景观透水铺装材料分析

透水铺装

是城市节约水资源

改善环境的重要措施

也是节水的发展方向之一

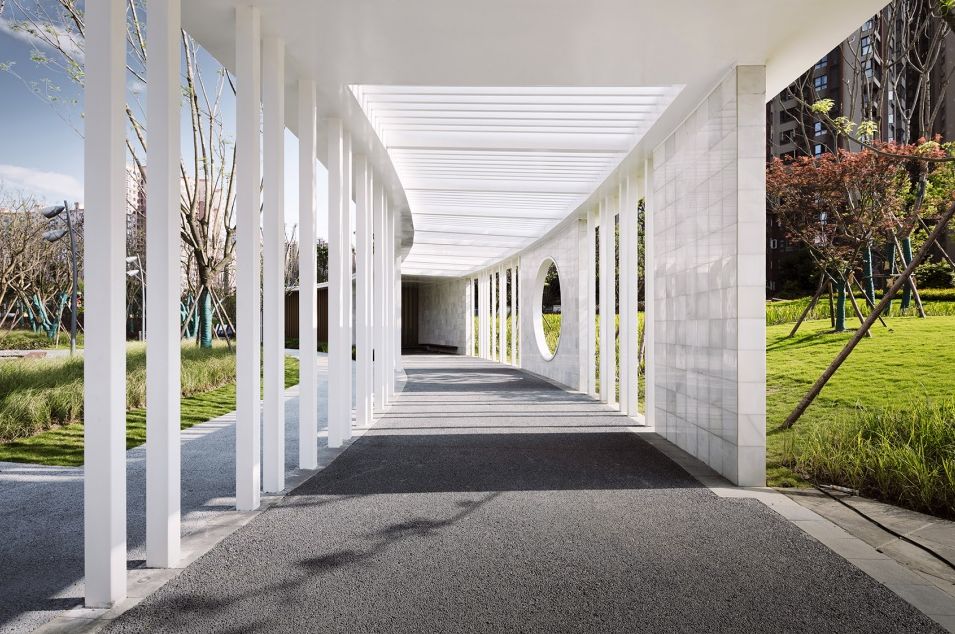

640-1

透水地面可以大量收集雨水、

吸收地面扬尘

夏天比常规路面更凉爽

有效补充小区地下水及缓解了城市热导效应

实现小区雨天无路面积水

还能对雨水起到净化作用

下渗的雨水通过透水性铺装

及下部透水垫层的过滤作用得到净化

使得下渗的雨水得到净化

640
  01.

透水铺装形式

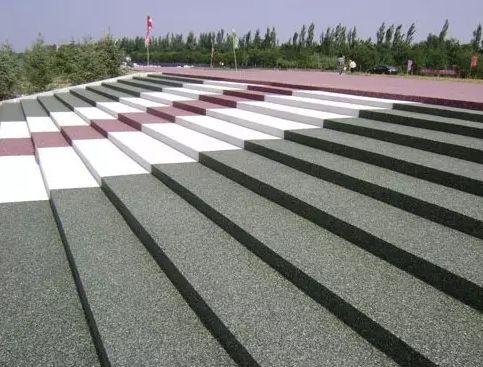

(1)用透水性地砖、透水性混凝土、透水性沥青进行铺装,铺装材料本身即具有良好的透水效果,兼具性和生态性。
640-2

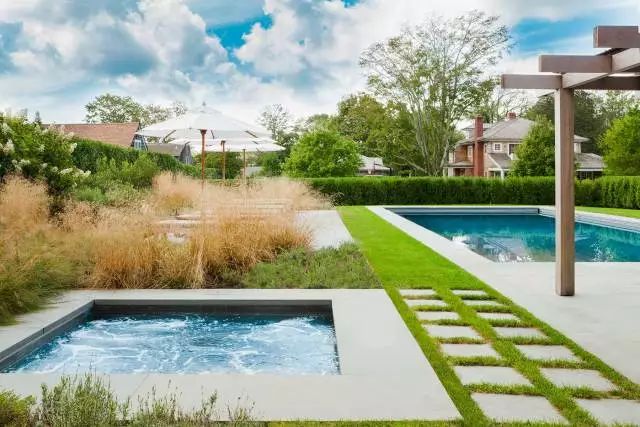

(2)用或孔形混凝土砖进行铺装,材料本身不具透水性,制作成品的样式为孔洞形,一般都能达到 40%以上的孔洞率,可进行植草。
640-3
(3)用实心砖或石块铺装,砖或石块之间留出一定空隙,空隙中为自然泥。

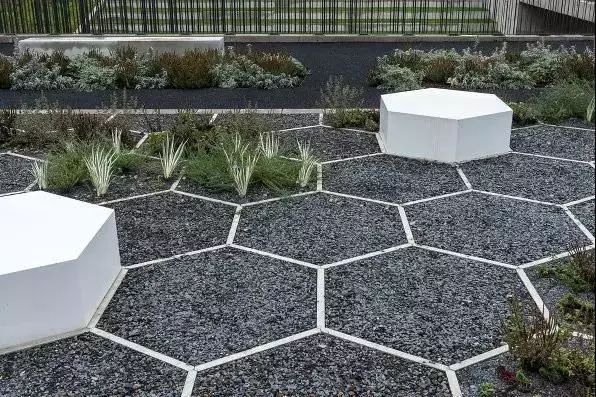

(4)用细碎石或细鹅卵石,地面仅由大小均匀的石子散落铺成,地面透水性好,不长草。

640-4

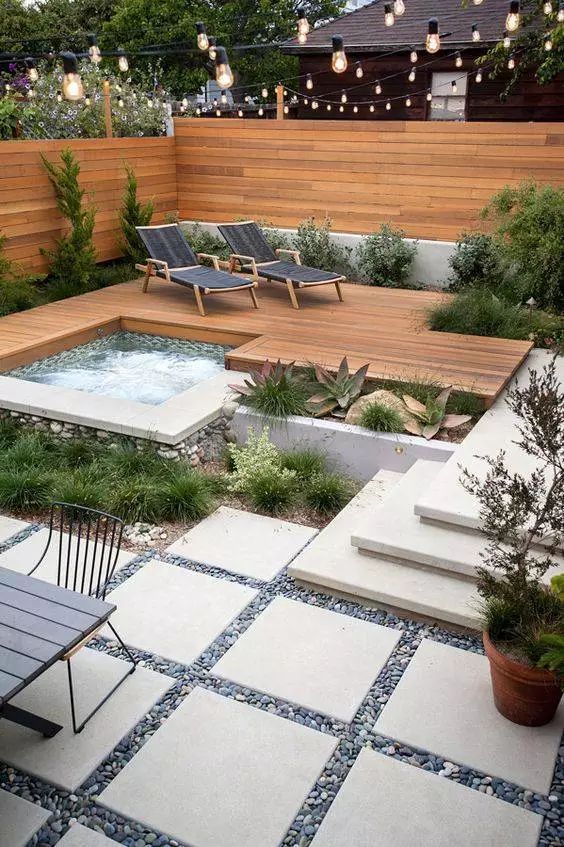

(5)用孔型砖加碎石来铺路,即在带孔的地砖中撒入小卵石或碎石来铺地面,地面热反射大大低于全硬化地面。
640-6
  02.

常用的透水路面材料



透水混凝土是多孔、轻质、无细骨料的混凝土,由水泥、特殊添加剂、骨料、水用特殊配比混合而成。比其它地面铺装材料更为优良、生态、环保,属于全透水类型,特点就是:透水性、保水性、透气性。

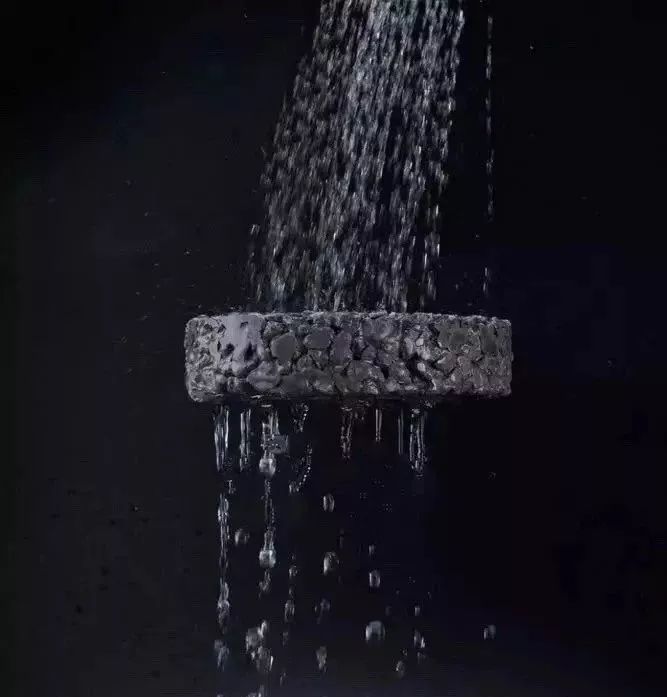

640-5
透水混凝土作为环境负荷减少型混凝土

除却透水效果良好、雨水收集充足等功能外

兼具吸声降噪、抗洪涝灾害、

缓解城市“热岛效应”等作用

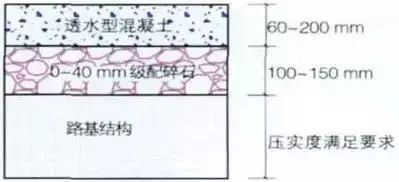

透水路面结构形式从上而下依次为

素土夯实、级配碎石、60~120mm透水混凝土

640-7
透水混凝土施工:主要包括摊铺、成型、表面处理、接缝处理等。

1)摊铺:机械或人工方式均可;

2)成型:可采用平板振动器、振动整平辊、手动推拉辊、振动整平梁等进行施工;

3)表面处理:主要是为提高表面观感,对已成型的透水混凝土表面进行修整或清洗;

4)透水混凝土路面接缝的设置与普通混凝土基本相同,缩缝等距布设,间距不宜超过 6m 。

640-8

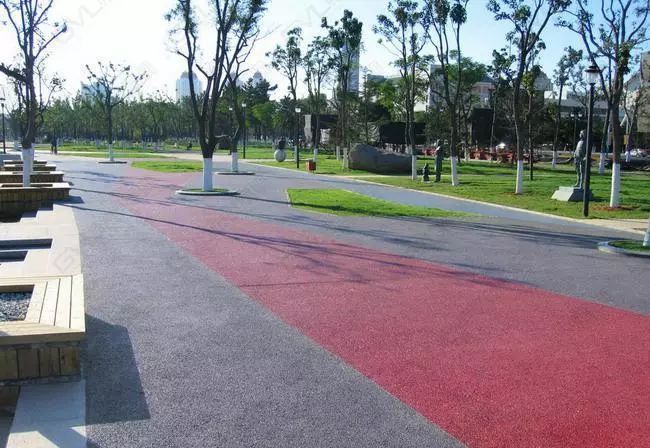

施工后采用覆盖进行保护

洒水保湿养护至少需要7天

养护期间防止混凝土表面空隙被泥沙污染

 透水沥青

透水沥青路面是“排水降噪路面”

是一种新型路面结构,属于半透水类型

道路结构形式与普通沥青路面相同

原料中混入特制改良性沥青、消石灰、纤维

能有效降低高速行驶的车辆

与路面摩擦引起的爆破声

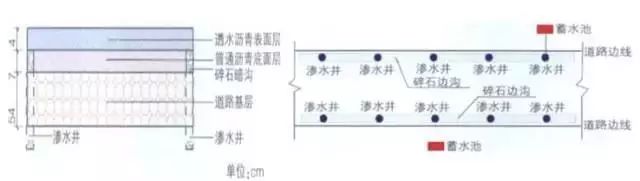

透水性沥青路面只是在表面层采用透水沥青

底层依旧是普通沥青

640-9

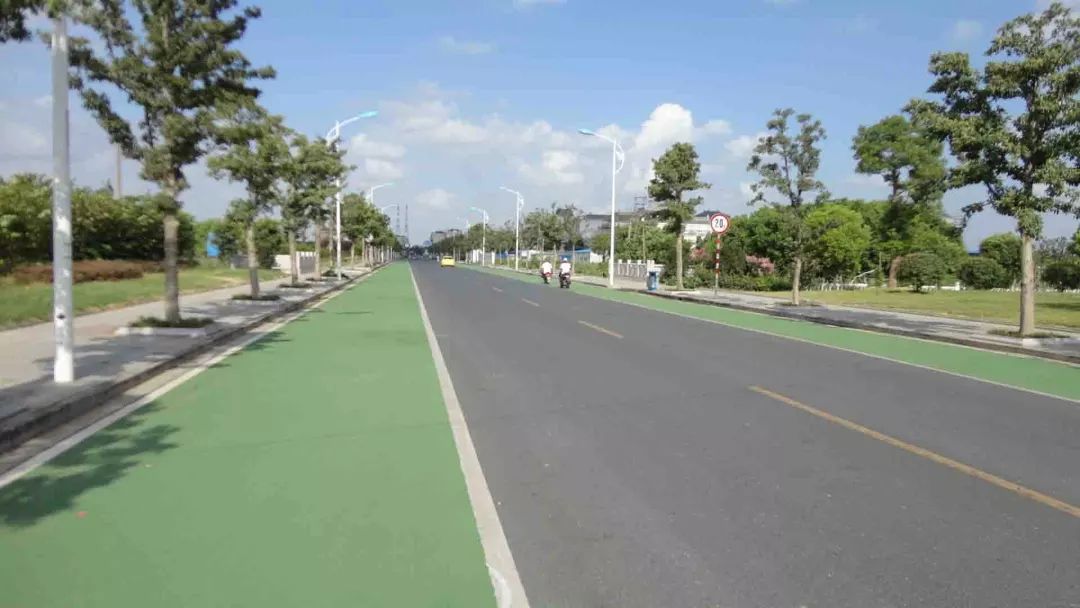

透水沥青路面让路面积水、反光问题不再发生,雨天机动车打滑的现象也大幅度减少,大幅度提高雨天行车的安全性。

此外,其大空隙表面结构让路面温度比一般路面温度更低,还能改善城市热岛效应。这样就要求底面层施工时一定要控制好道路的横坡,否则沥青路面会有层间水长期存在,加快道路的破损。

640-10

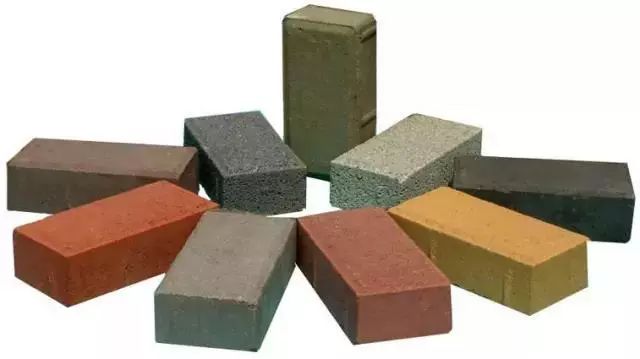

起源于荷兰,是荷兰人在围海造城过程中

为了使地面不再下沉

而制造的一种小型路面砖

并使砖与砖之间预留2mm缝隙,又称荷兰砖

特点是不积水、排水快、抗压性强

适用于对路基承载能力要求不高的人行道、

步行街、休闲广场、非机动车道、

居住区道路及停车场等

640-11
从材料和生产工艺角度考虑,主要有两种类型:

1)陶瓷透水砖:以固体工业废料、生活垃圾、建筑垃圾为原料,通过粉碎、高温烧制制成。

特点:高透水性;主要原料是工业废料,因此减轻对环境的污染;装饰效果非常好;由于其使用的工业废料都要经过高温煅烧,烧制过程中除燃料本身排放气体外,很少产生有害气体,减轻废气污染;孔隙率高,吸音防噪效果好。

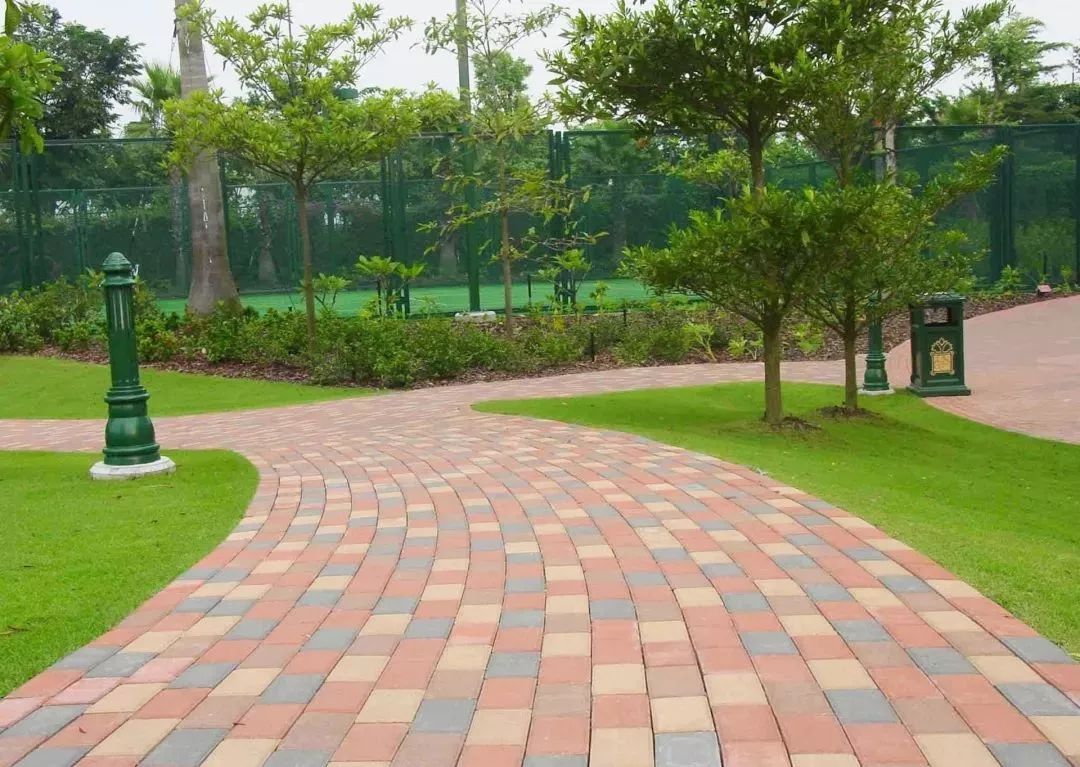

640-13
2)非陶瓷透水砖:以无机非金属材料为主要材料,利用有机或无机粘结剂,通过成形、固化制成,但是无须煅烧。

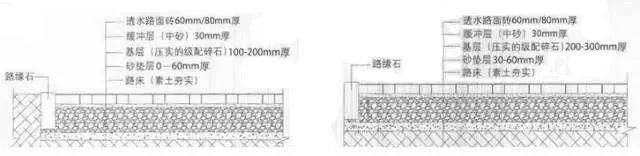

透水砖的路面结构可参见下图

640-12

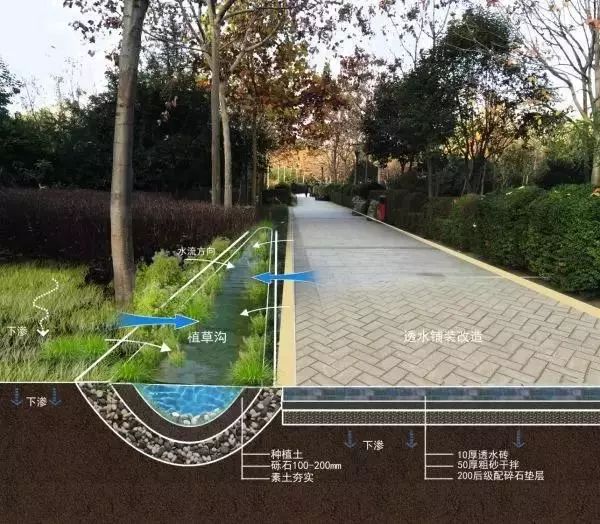

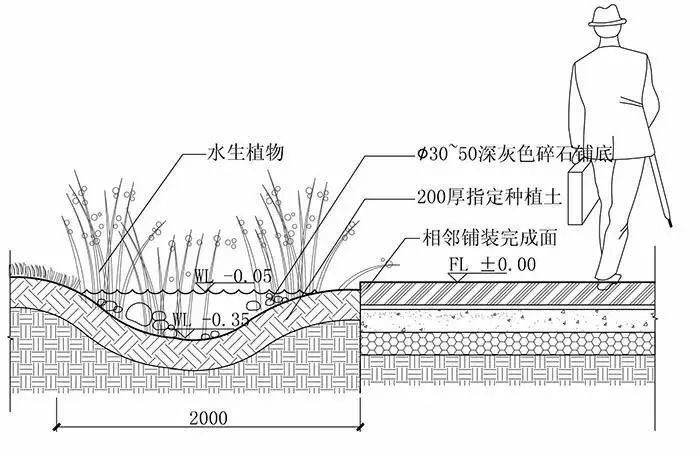

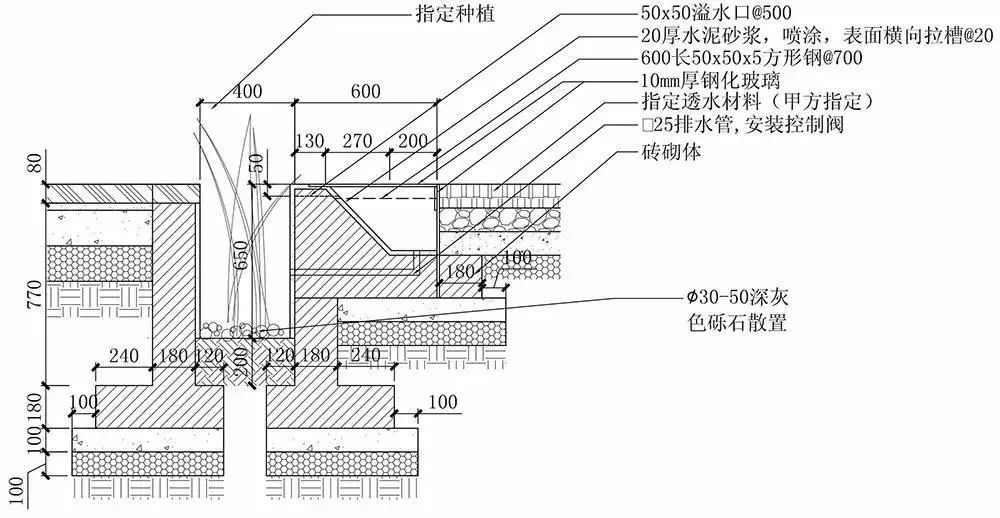

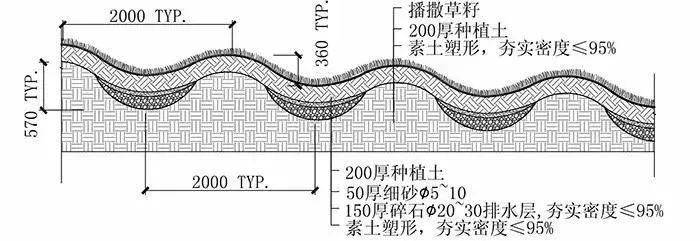

更多透水场地施工图

640-14

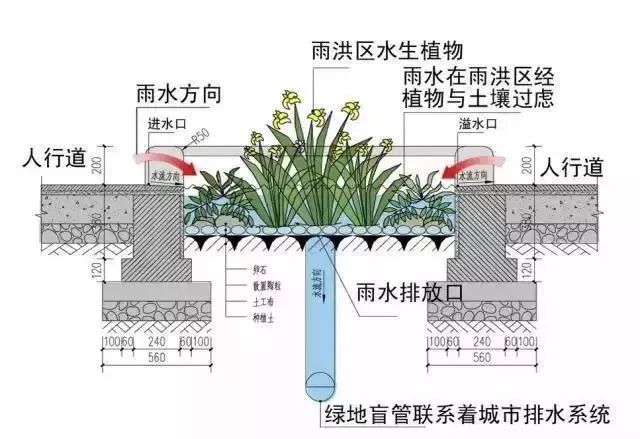

640-15
640-16

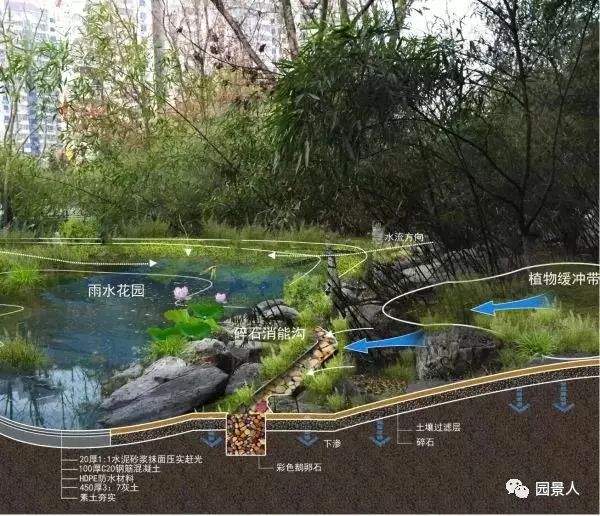

640-17
640-18
640-19
  03.

透水铺装的类型与性能比较

目前常用的透水材料主要有

透水砖类、透水混凝土、透水沥青、

碎石地面、糠粮砂等

这些材料的都具有一定的透水性

但性能各不相同

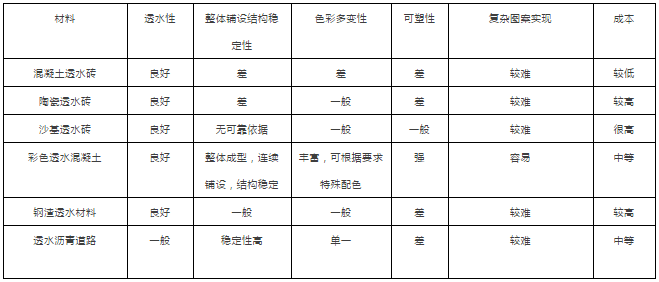

以下是常用透水铺装材料性能的比较

640
  04.

铺装材料组合模式

主要有两大类
一类为单一透水模式和组合铺装模式

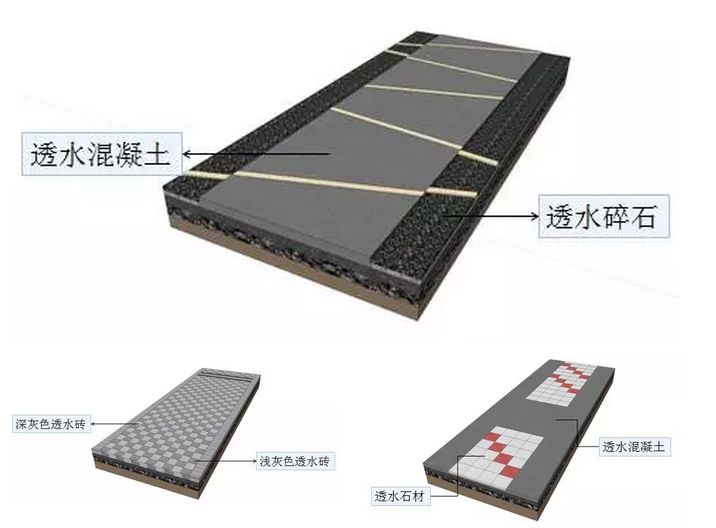

单一铺装模式

640-20

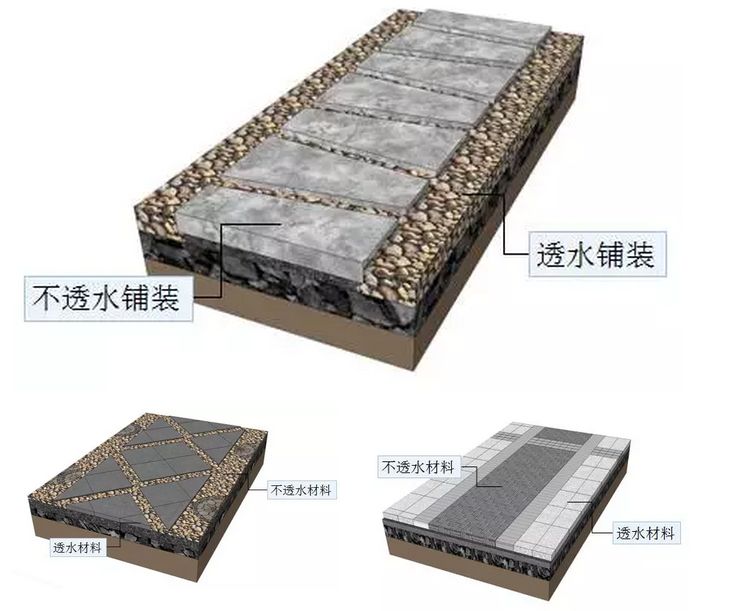

组合铺装模式

640-21
  05.

铺装边界空间处理

边界空间
指人行通道与绿地或设施的交接空间
边界空间的处理可以增强铺装场地应对雨水的能力
弥补透水铺装渗透能力的不足
边界空间的处理方式主要有三种:

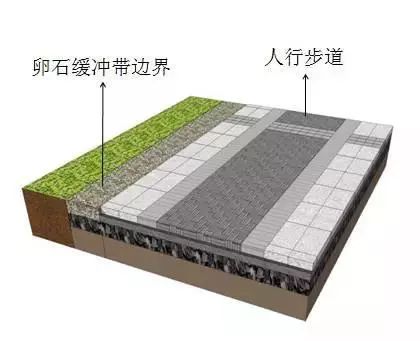

 卵石缓冲带边界

卵石缓冲带不但为雨水进入绿地提供

过滤缓冲效果

而且使道路更加美观

640-22

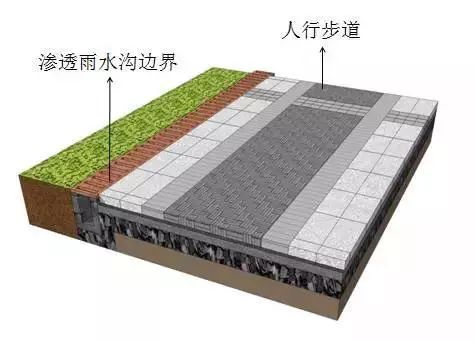

 渗透雨水沟边界

渗透雨水沟可以对铺装面多余的雨水

进行收集下渗

640-23

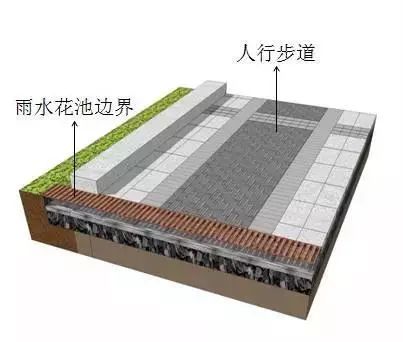

 雨水花池边界

雨水花池是将人行空间中的

绿地,树池,花坛等休憩性空间

做成雨水花池的形式

形成一个个生态绿岛

起到了空间与效果生态“集约”的效果

640-24

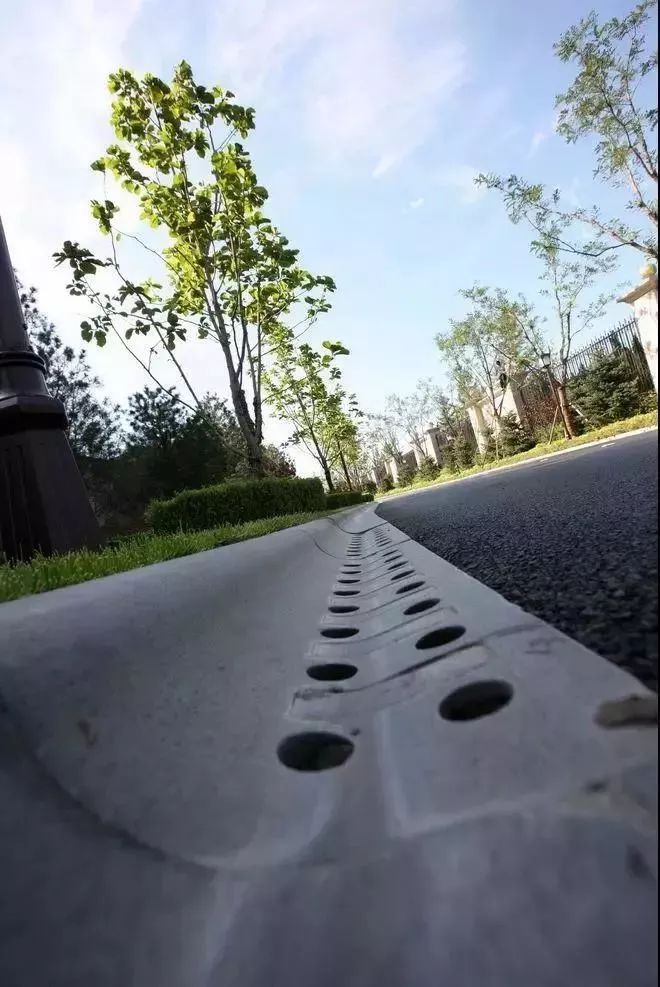

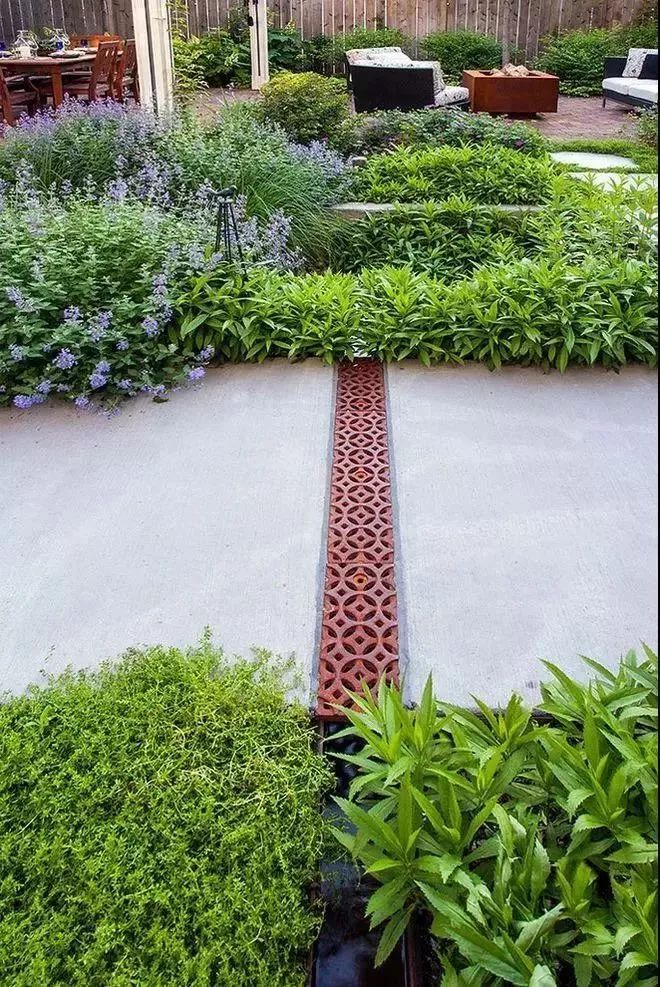

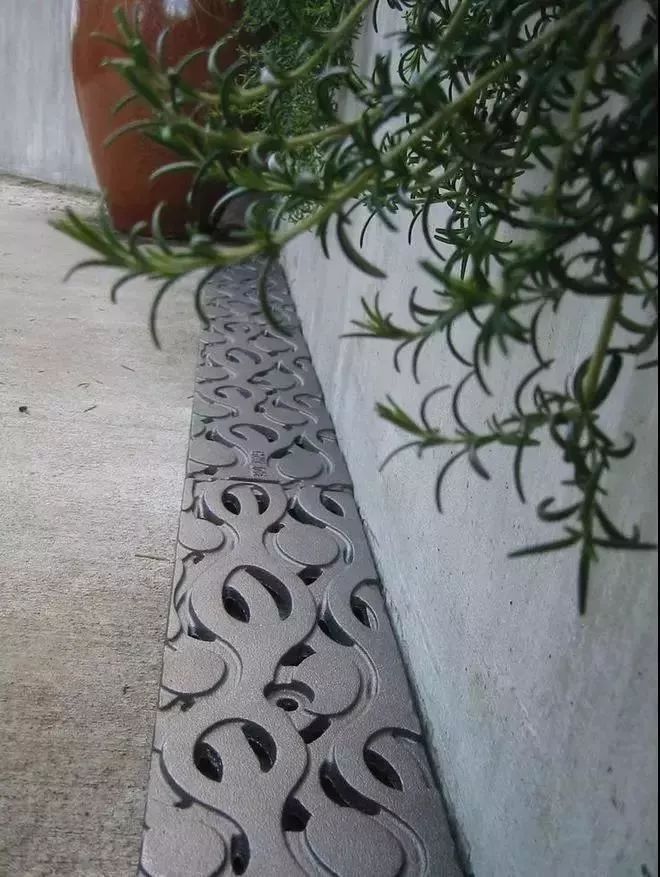

铺装边界空间处理图

640-25
640-27

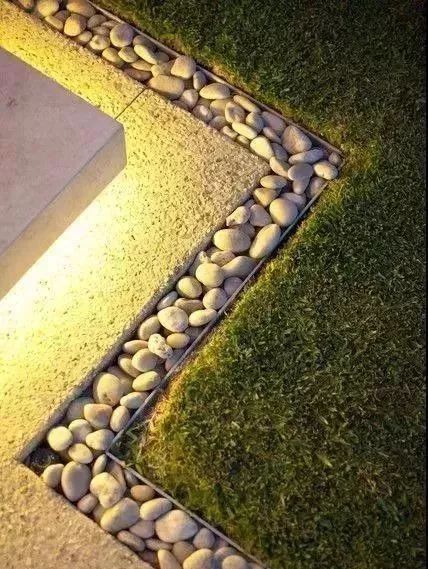

640-26
640-28
  06.

透水铺装在庭院中的应用

选择合适的透水铺装

不仅可以美化庭院

还可以保持水土平衡

让庭院看上去更有活力

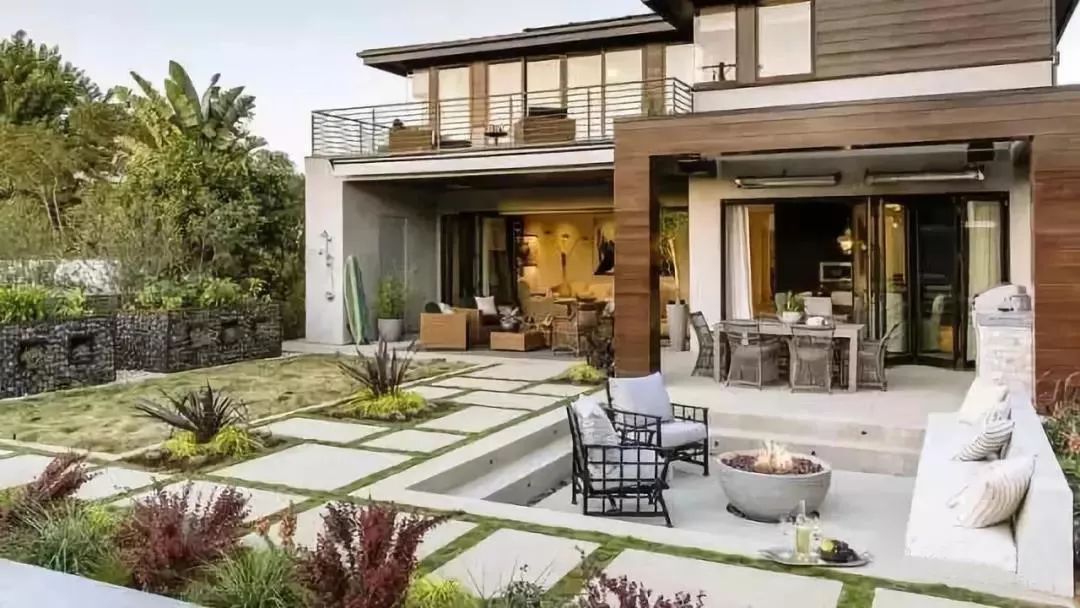

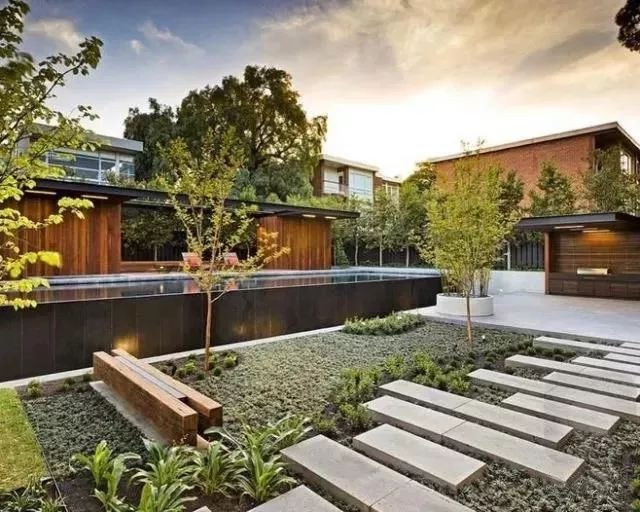

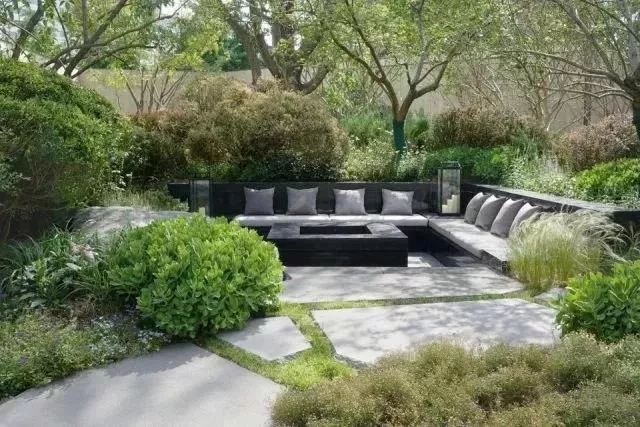

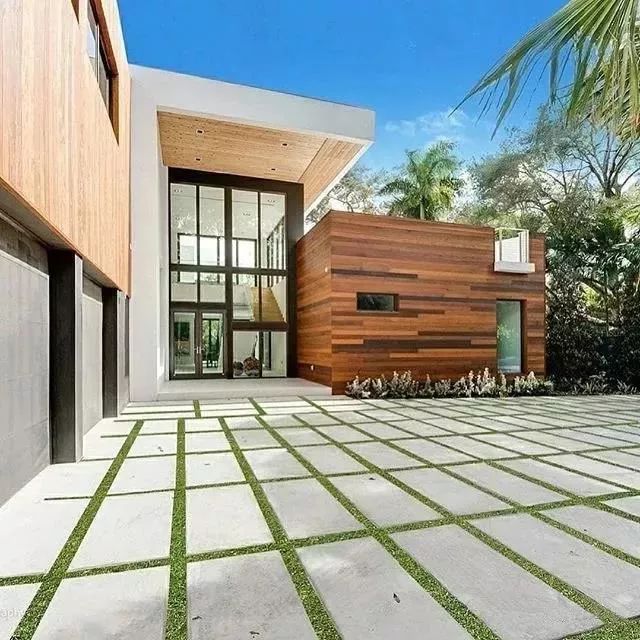

 植草
铺装之间,留有一定宽度的缝隙

再于其间种植草坪

具有渗透性的同时

也为庭院增加了一抹绿色

640-29
640-30
640-31
640-32

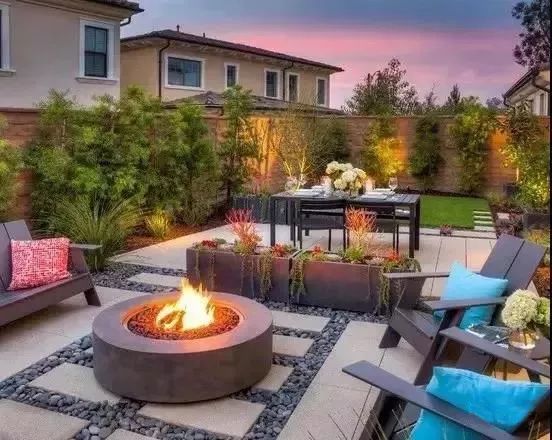

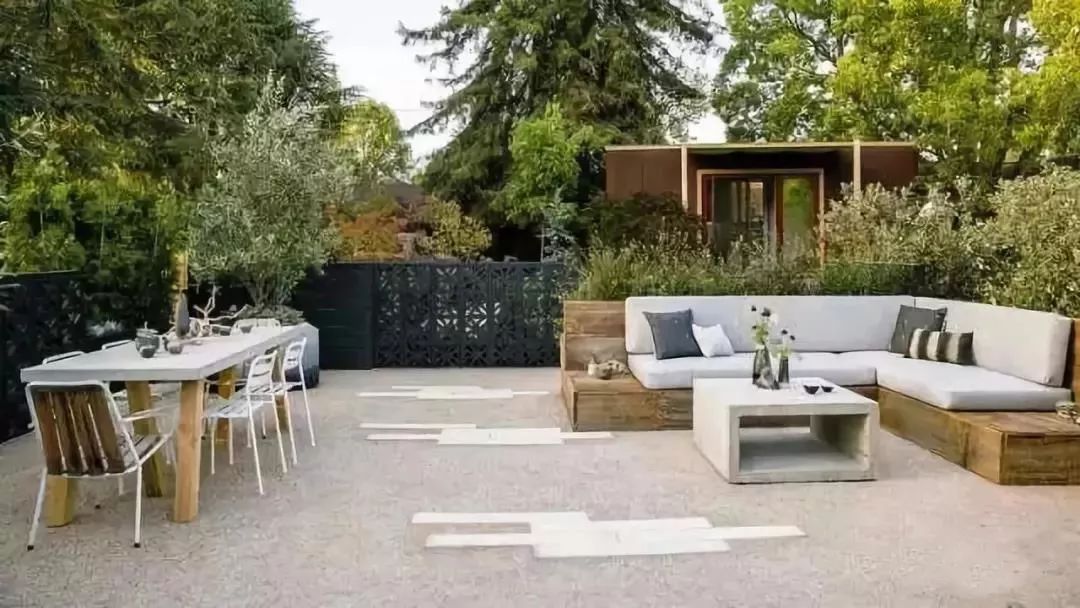

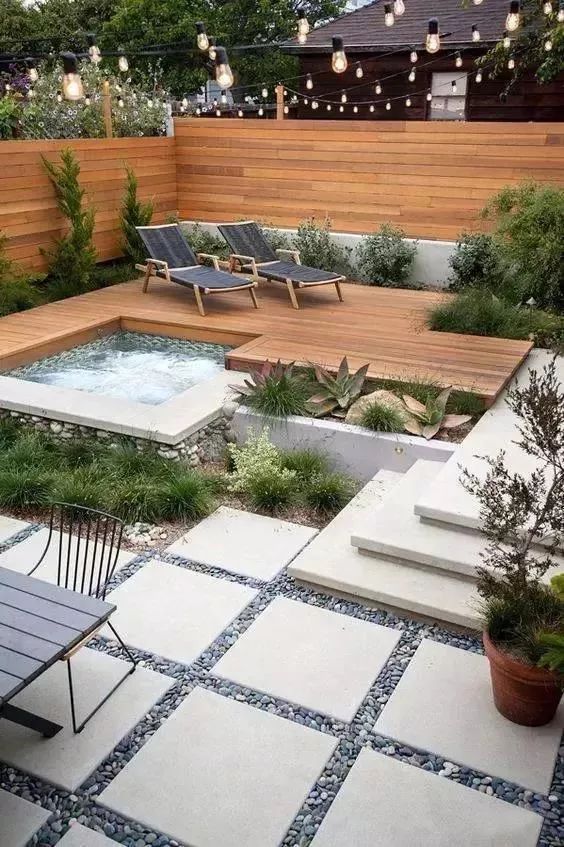

应用沙、砾石
填充沙砾,这样既能保持水土

又能达到较好的视觉效果

还不需要过多的精力去维护

640-33
640-35

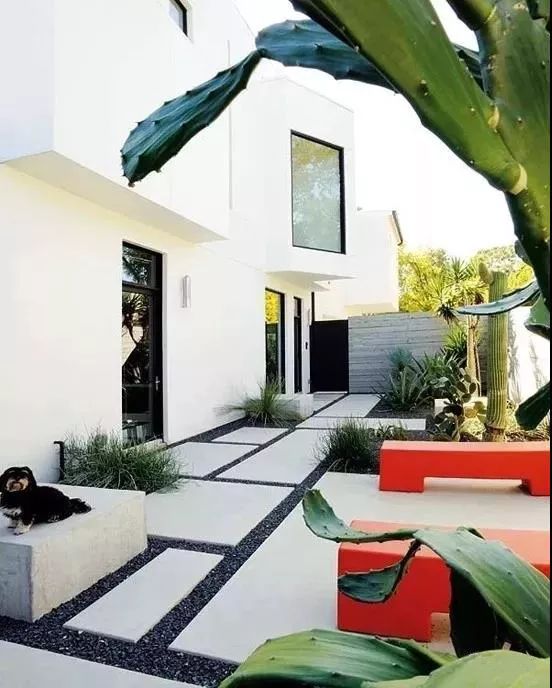

640-34
640-36
透水铺装被称为“会呼吸的地面”
建设中的重要技术
今天的干货有解决你对透水铺装的所有问题吗?
欢迎转发与收藏~
