说到这个就是画施工图使用到的软件：CAD+天正，具体怎么去熟悉和使用呢？有很多快捷命令和方式，同时也说几个在作图过程中能提高工作效率的快捷方式。
◆使用绘图模板
一般做总图要从base图开始，详图和单体的话需要新建文件，不可能在原来的其它图上画图。那你们是习惯新建一个空白文件把base模板拷贝到里面，还是打开自己的制图模板另存到使用文件呢？当然是后者效率更高，把绘图模板另存到将画的文件，图里面所有的属性都是我们可以直接使用的。新建的空白cad不带这些属性，修改起来比较费时间或跟协作者使用的不是一套字体和模板体系，最终出图不会太整洁。
◆图块制作

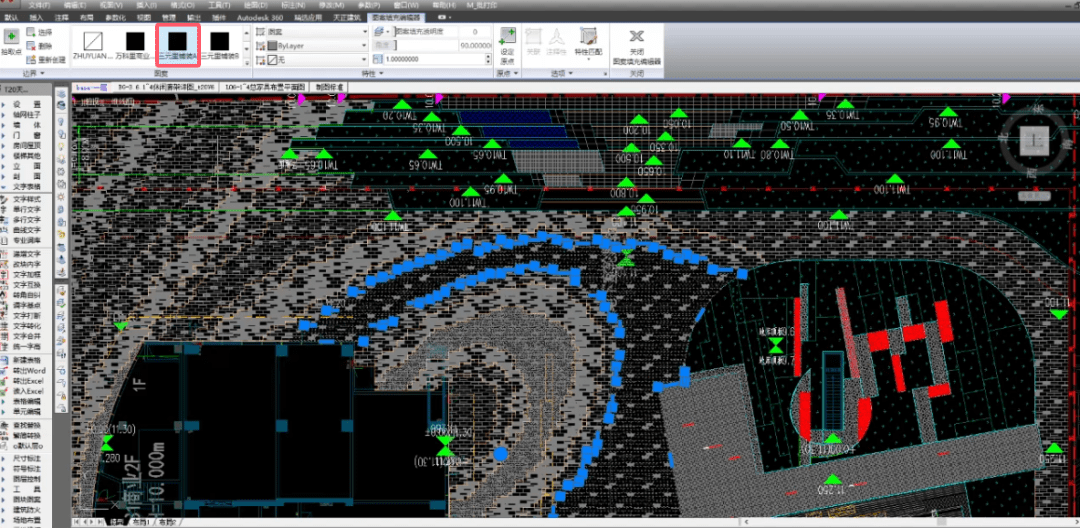

你们拿到这张图后，第一思路是怎么去做这张图呢？
为什么要做填充图案的图块呢？这张图每个区域其实是有分层级，从深到浅的渐变过程。如果填充的图块需要一个个去画和裁剪的话，项目工作量非常惊人，所以说要学会制作图块，这样点选区域后可以直接填充，修改起来也很方便。
◆竖向标注
提升我们做总图竖向这块效率倍增，出错率也会低很多！
如果想画对面这条路的标高，复制标高过去，再测量两者的距离，根据旁边的坡度去计算它。现在不需要这么复杂的操作，先修改标高的名称，然后用天正命令【场地布置】-【道路标高】，输入旁边的坡度，选择标注位置。
还可以调整标高位数
◆批量修改

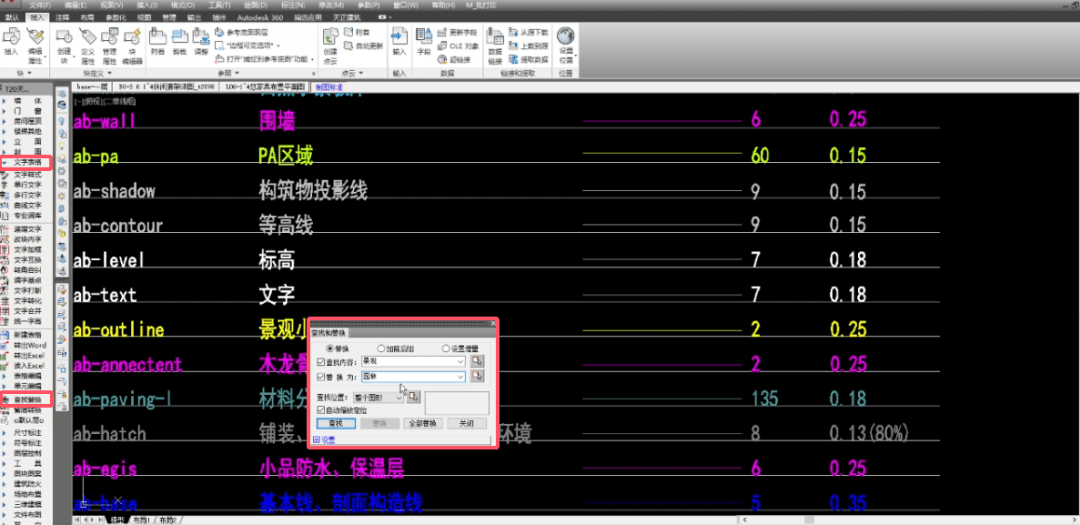

【文字表格】-【文字查找】，然后进行替换。在作图过程中要规范和标准，我们改的最多的是铺装面层的尺寸和颜色，这些数据在标注的时候统一，按照某个顺序长宽高，颜色肌理颜色名称，这样按照顺序标注后面修改起来会很快，效率就会很高。
◆图片边线绘制
找到图片很简单，用软件导成cad线稿很方便，如果用cad描的话得费老半天。还有下面的文字logo，cad字体显示的都是实心的，字体不是很丰富齐全，大小没法精确控制。可以用别的软件模型协调一致后，比如说su或ps里面导过来会快捷很多。
◆透视图
cad经常会使用到小的透视图，把关系表达的更加准确。单纯画立面图或剖面图的话，空间关系看起来不立体和直观，绘制出透视图后，一目了然这个地方是怎么做的，提高现场制作准确性。在大的断面或者剖断面很多地方也需要这样的空间关系的，直接在cad里面画太费时间，本身是不需要精确的表达尺寸。
◆从文件、文件夹的名称开始
从我们拿到一个项目时应该建立起逻辑体系来，有几个专业就把文件排序清楚（有自己的逻辑关系），方便以最快的速度找到图。
◆总图、通用、详图同时进行
如果总图、详图是同时进行的时候该怎么以最快捷的方式分配工作完成呢？
图层归置很重要，只需要看到这张图希望出现的内容，如果图层整理不够干净，有可能会在建筑的图层上有很多其他的颜色、线条或者字迹，影响整个图层的美观度。
base图大的轮廓出来后就可以开始做布局图，做好总索引图的布局。在画这个区域的时候，把分区节点单独拎出来，可能会分给3-4个小伙伴一起完成。在前期方案接到进入的过程中，根据难度系数高低单独拿草稿纸圈出，把图的名称标注好分配给A同学，开始布这块的平面图，由他去细化这个区域的单体、铺装等，可能他再分给其他小伙伴。
一边在做总图平面的分配时，也需要思考到铺装系统，需要有人协助做铺装或者其他单体通用图的部分。前期阅读资料的时候会了解到铺装和导水槽的类型，雨水井盖是否有特殊的，台阶有哪几种特殊的，需要画几张图。清楚哪几个区域适合哪几种标准，分配给其他的小伙伴。
◆让图面变清楚
注意每个小图的图名和文字的标注，不要挤成一堆，还有比例的控制。
