利用CAD做好施工前的石材排版工作

石材装饰的前期石材加工排版尤为重要，它直接影响到整体的铺装效果，今日小编以景观石材排版为例，教给大家如何有效有效运用CAD达到精细排版效果，希望能够帮助大家在景观石材排版上以后所帮助！

本文案分三大步骤进行解析：

一、认识美——初步了解石材排版

二、研究美——熟识石材排版规范及要求

三、创造美——熟悉掌握排版工具—CAD

一、认识美——初步了解石材排版

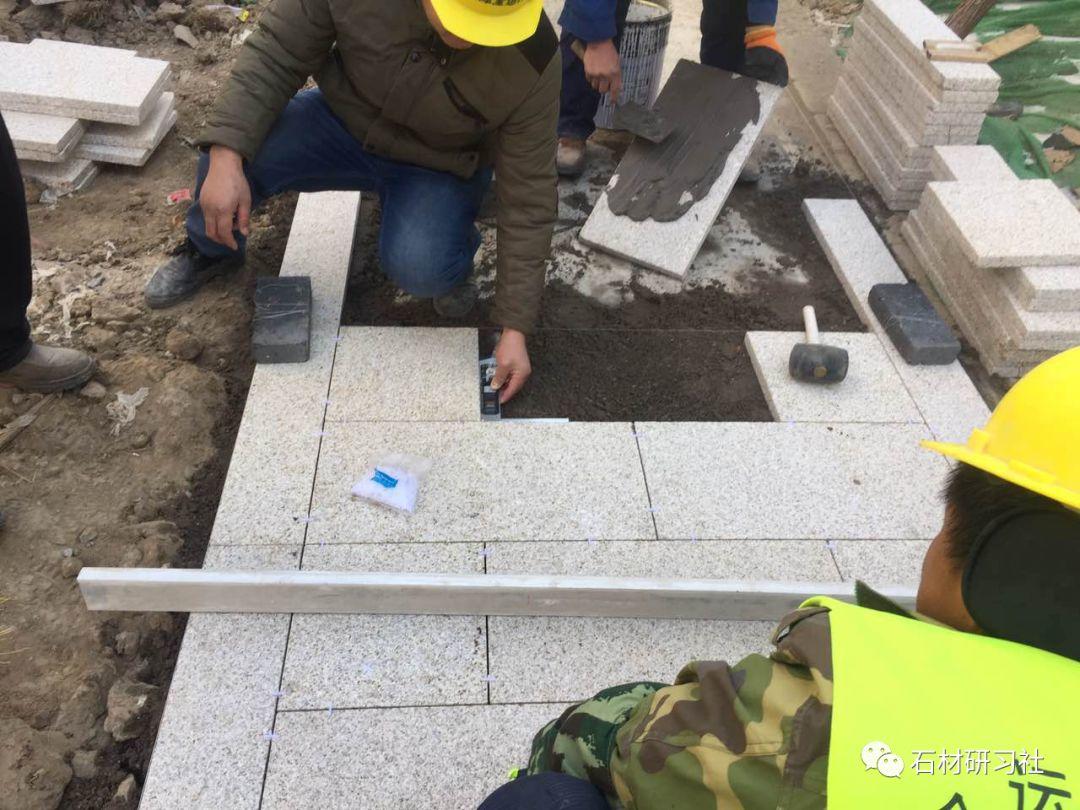

»初识石材排版

为什么要石材排版？

由于原设计图纸中石材拼贴设计的不合理或精细度不够，施工前我们有必要对石材拼贴方式进行进一步深化设计，从而充分达到石材的高效利用，增加图纸落地性，并且提高景观的精致度。

1、提高景观的落地性，降低风险。

2、提高景观精致度、美观度。

3、优化工艺，降低施工难度。

4、降低成本，避免浪费。

二、研究美——熟识石材排版规范及要求

» 石材排版思路

1、提前规划好所有的排板布局模数，考虑平面及与立面交口及对缝关系，综合考虑材料的出材率及石材加工、现场找料及安装难度。

2、需做到比石材厂的料单还细，减少石材厂与项目的沟通和二次排板的时间成本，同时使供应商报价更为标准统一及准确。

3、检查图纸所涉及石材的尺寸规格，根据项目风格确定排版思路(如：法式风格多采用对称式，中式则多采用规整式铺装；园路的曲直、场地的造型关系不同，由此产生的填芯和对缝方式也不同），然后调整图纸，做半径、尺寸标注。

目的①、将道路半径进行归类或统一，减少异形材料的多样性，方便下料、开料及施工。

目的②、调整尺寸，避免半块材料（或碎料）的出现，使饰面材料完整。

4、对需要排版的平立面图纸等进行全图铺装填充，避免漏项。 目的①、将饰面材料达到拼缝对齐（或体现拼缝之间的逻辑关系）、铺装模块完整的要求体现出来。

5、对异形材料进行大样标注（在异形材料所在位置的就近空白处）。

6、对石材进行编号，按照不同节点进行出图编号，做好索引，避免漏项，方便查找。

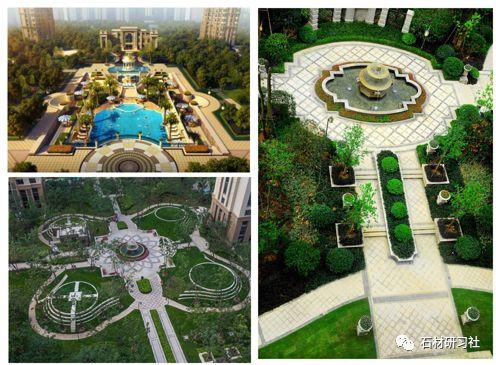

***法式园林

法式园林属于平面图案式园林。中央主轴线控制整体, 辅之以几条次要轴线, 外加几条横向轴线。所有这些轴线与大小路径组成了严谨的几何格网, 主次分明。

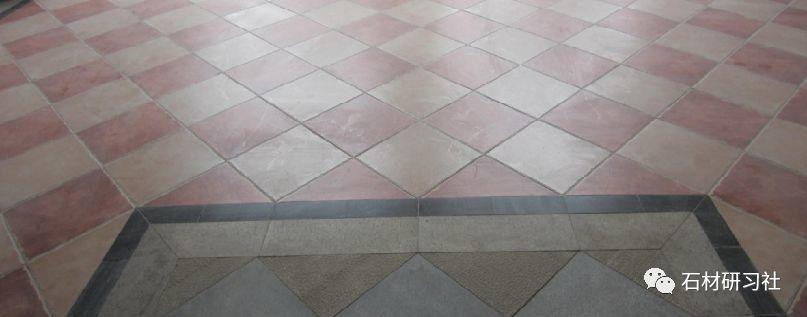

此类项目对铺装排版的轴线对称、铺砖轴线的延续性有较高要求，铺装填芯多采用45°斜铺。

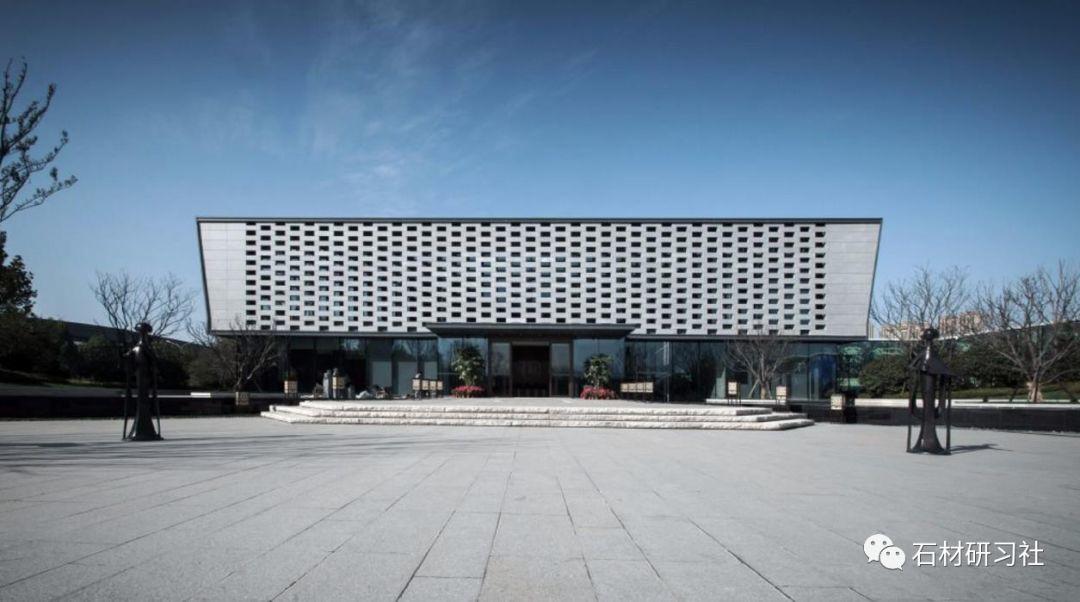

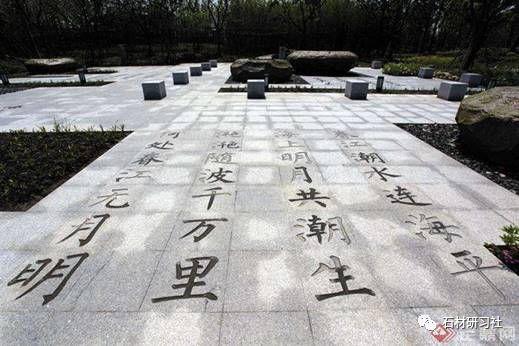

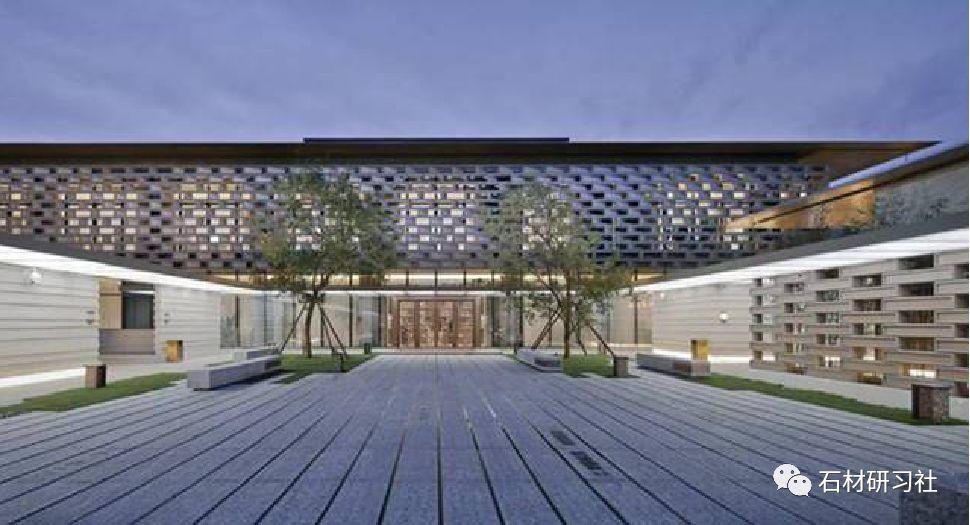

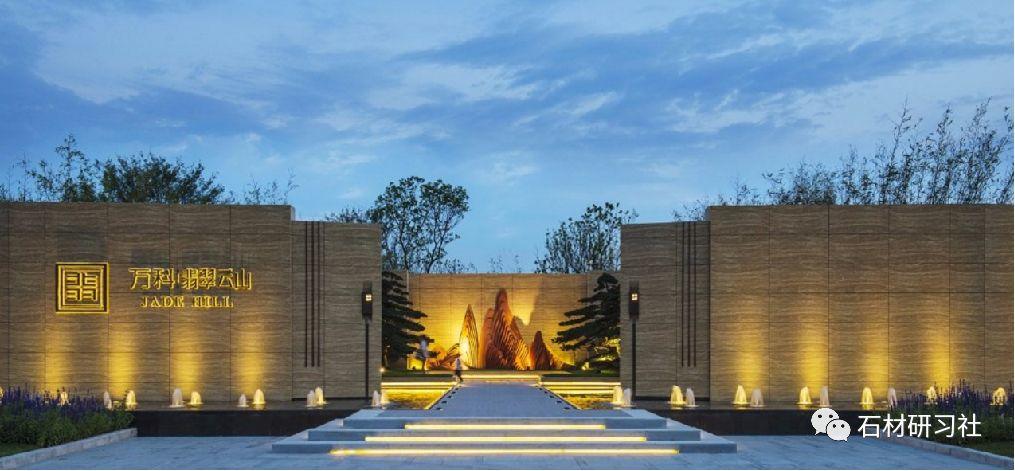

***新中式园林

从新中式景观的思维来看，铺装形式是由意境决定的，好的铺装恰如其分，不夸张、不造作、不粗糙，与整体融为一体，宛如天成。

传统园林里的铺装往往过于繁琐和图案化，工艺上和审美上已经跟不上时代的需求，新中式景观中铺地要服务于整体环境既有变化又能统一，铺装形式越来越简洁是大的趋势。故铺装多采用规整式铺装。

» 石材排版要求

1、难点区块：

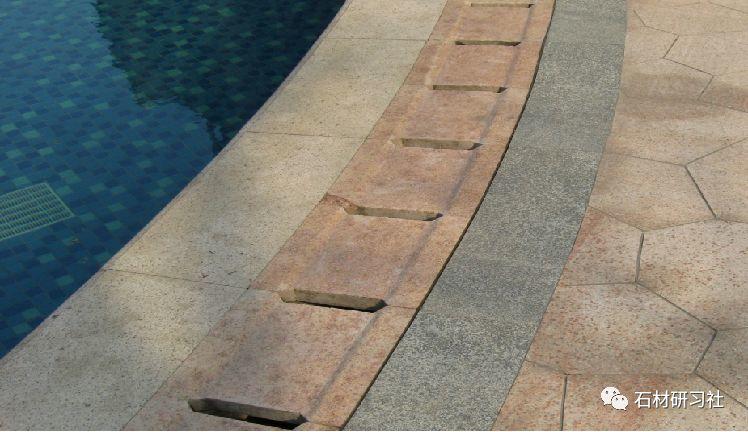

对称线、各类水池、泳池、树池异形压顶，建筑连接部位、架空层、波打对缝等。

2、排版要求：

1）、同一个项目中不出现多种相似规格,料单石材要求整尺寸排模，整尺寸加工。

2）、仔细核查竖向图纸，避免侧面板下料漏项。

3）、甲供材料要在图纸中显示并标注清楚工程部位。

4）、石材加工要求精度，一般为+0，-1；根据甲方要求是否做石材防护（水性、油性）。

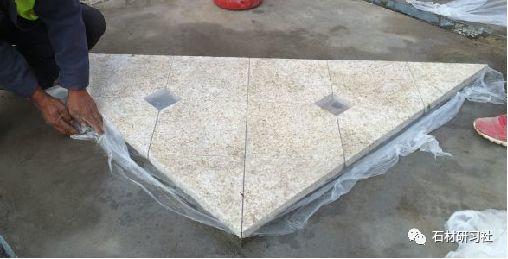

5）、异型石材或镶嵌铜铁艺条带的石材在厂家粘贴好后，方能进场。

6）、矿山订板到北京加工厂时间基本为15天以内（除新疆板），其中山东板到京7天，福建板到京船运10~15天，汽运5天。

7）、毛板切成工地所用板材其锯缝宽度为3mm/每刀，即600头板正常可以出材61宽，故较为经济的成材规格为200、300、600，其上下浮动10mm以内出材率最高。

8）、地面大面铺装不能使用光面，黄锈石、黄金麻慎用烧面，丰镇黑不能使用荔枝面， 654、614最好用烧面等。

9）、干挂石材和表面为荔枝面、剁斧面等需要使用敲击工艺的材料厚度不能低于25mm。

» 料单规范-版面要求

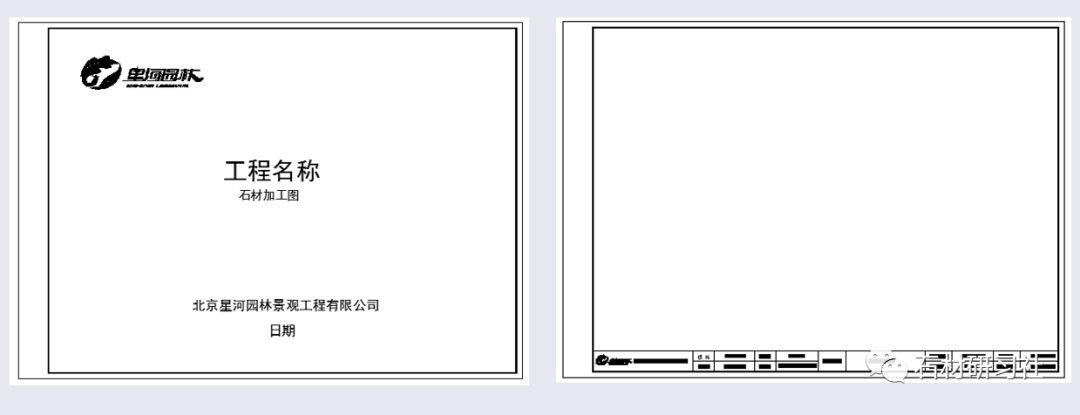

1、封面标准：

封面尺寸规格要求为A3幅面；横向格式；注意填写工程名称及日期。

2、图框标准 ：

尺寸规格：要求为A3幅面；格式：采用横向格式。注意标题栏的填写；图框中要求所有的相关人员必须签字。

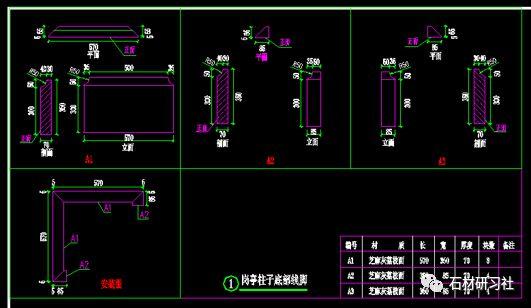

例如下图模板：

3、分隔框：

规格不同的图形必须用分隔框分隔。

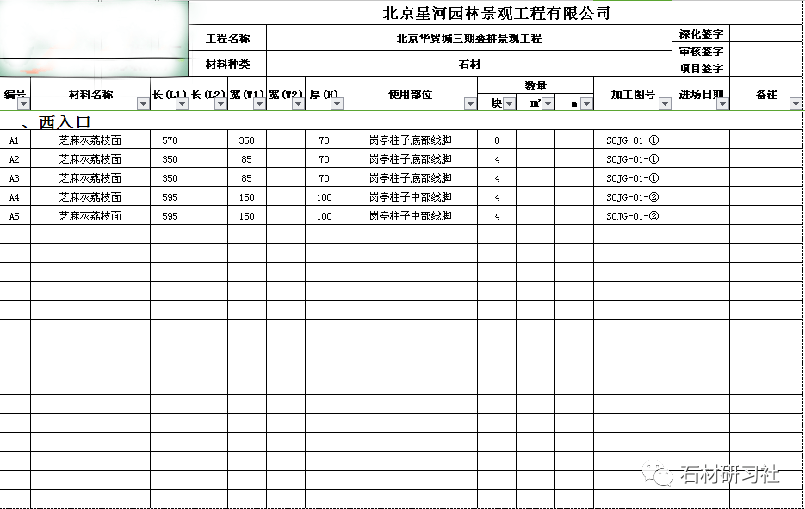

4、Excel料单格式：

带有星河LOG的公司标准料单。

5、图号：

加工图的图号必须和Excel料单表格里的图号完全相符,字体为宋体，规范整齐。

6、材料表格：

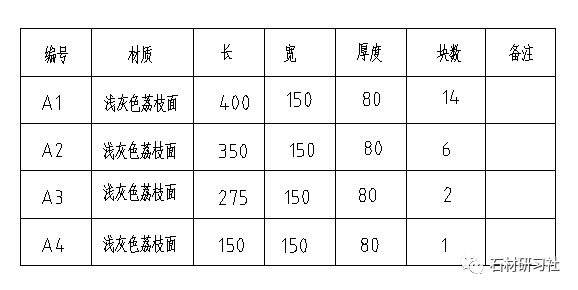

表格内容包括：材料编号、材质、长、宽、厚度、数量、备注，字体为宋体。

7、比例：

CAD模型中1:1制图。

8、布局：

在A3图框内合理编排图形及料单表格。

» 料单规范-制图标准

1、图形：

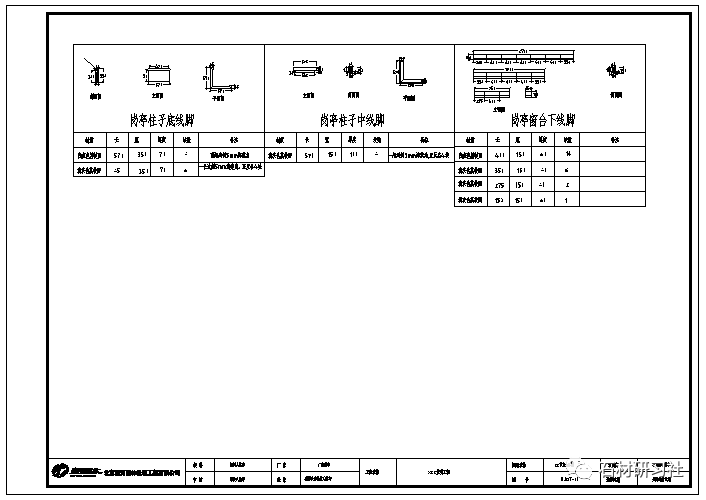

异型加工的材料必须绘制平面、立面、剖面图、材质索引图以及安装图。 在明显位置列出石材料单，包含图号、序号、材质、规格、使用部位、备注；花岗岩、大理石、板岩等应分开列表。

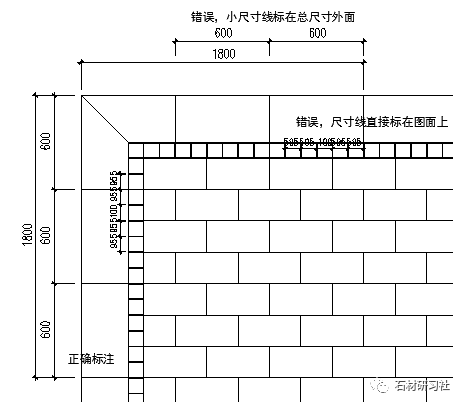

2、尺寸标注：

（1） 尺寸文字标注于图样轮廓线以外，不得与图纸、文字及符号等相交。

（2）互相平行的尺寸线，应从被标注的图形轮廓线由近向远排列，小尺寸线应距轮廓线较近，大尺寸线应距轮廓线较远。

（3） 尺寸文字标注字体的大小必须与图形相匹配。

» 下料细节-填芯

1、填芯（对缝、工字缝、45°斜铺）

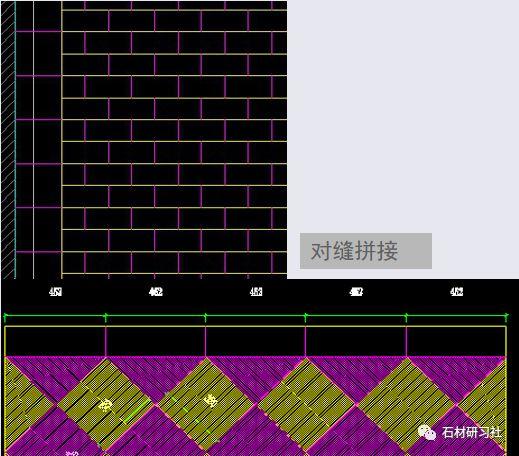

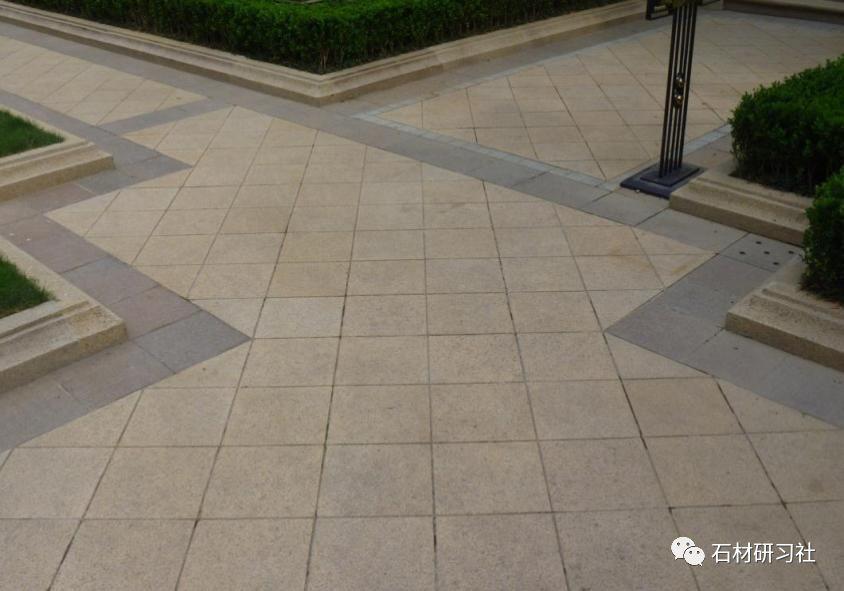

①、填芯讲究对缝或工字缝：一块或几块填芯与波打对缝，填心石材之间的工字铺等。

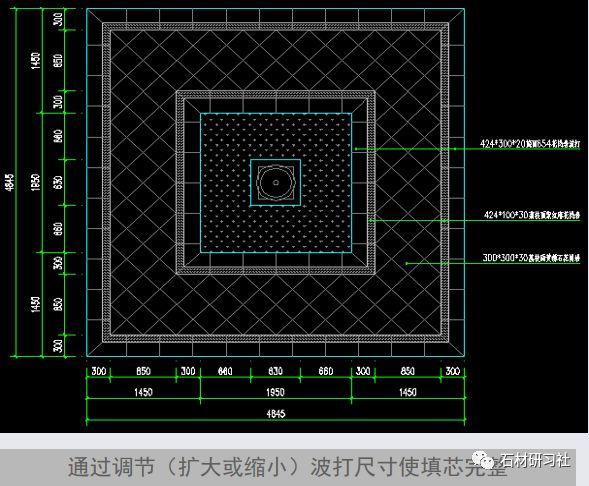

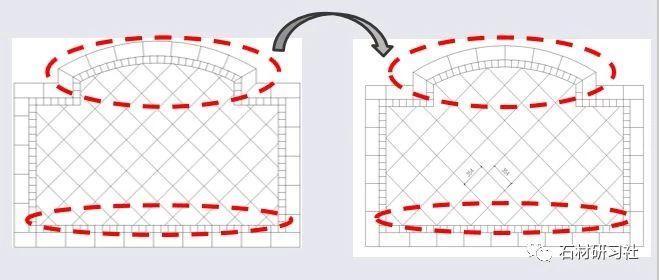

②、填芯45°斜铺：为避免出现小块石材，通常在不影响整体格局下，可对平面尺寸进行适当扩大或缩小，石材刚好合（整块或半块）。

③、填心如非必要，尽量大面使用同一规格石材，只在收边或局部使用其他规格石材，减小施工难度。

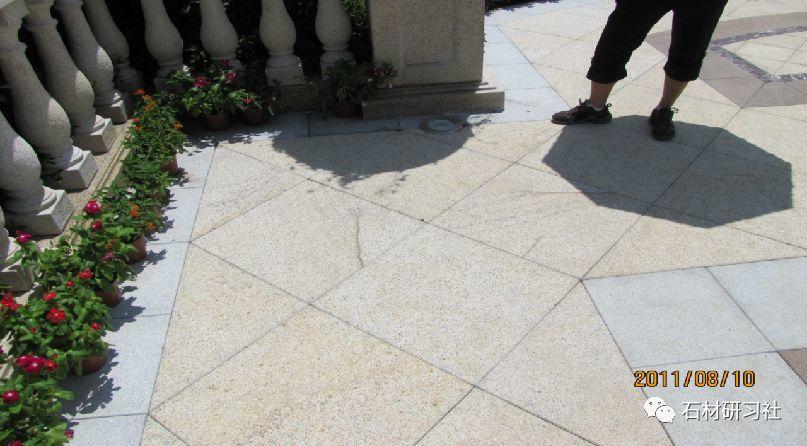

④、如不可避免出现小块，要求小块必须≥二分之一整块。

» 下料细节-波打

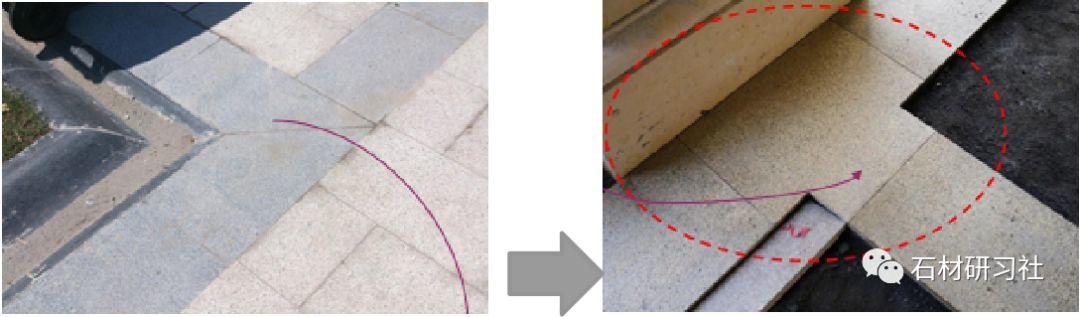

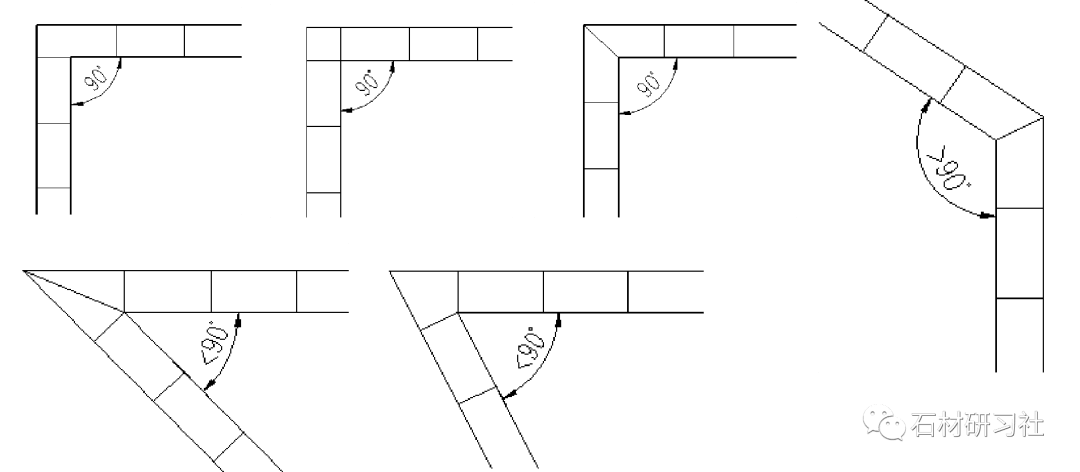

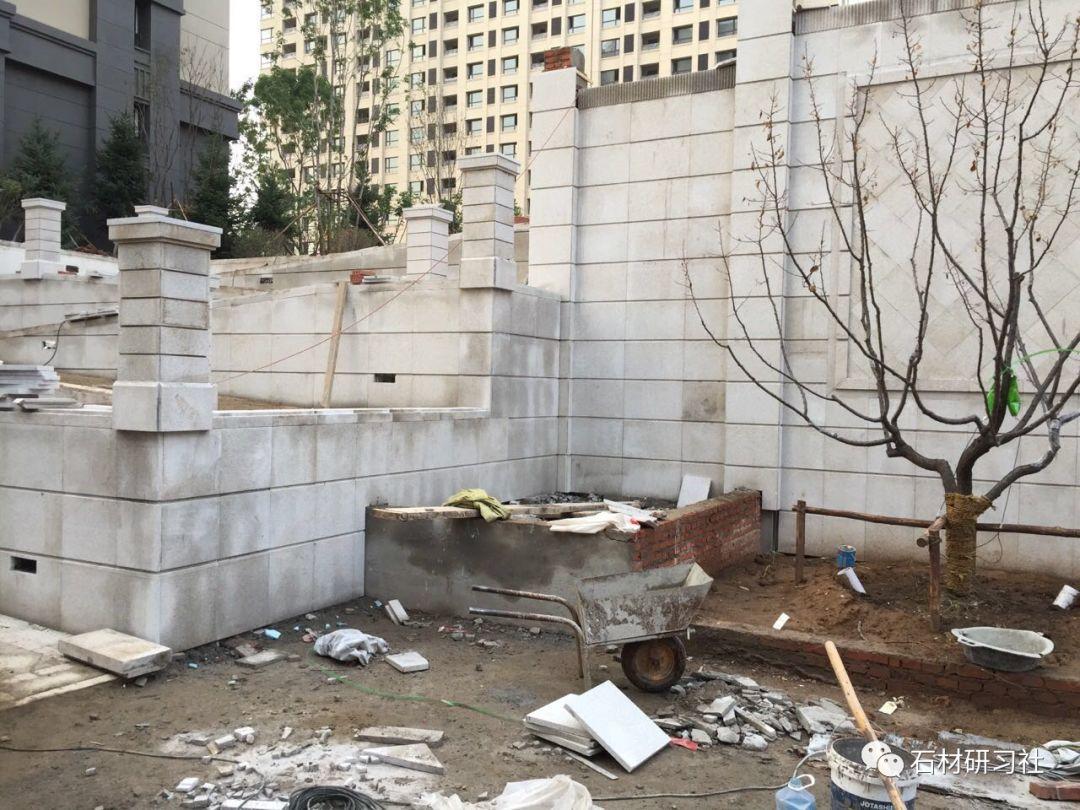

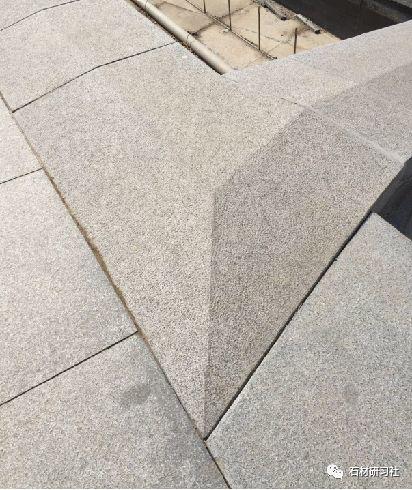

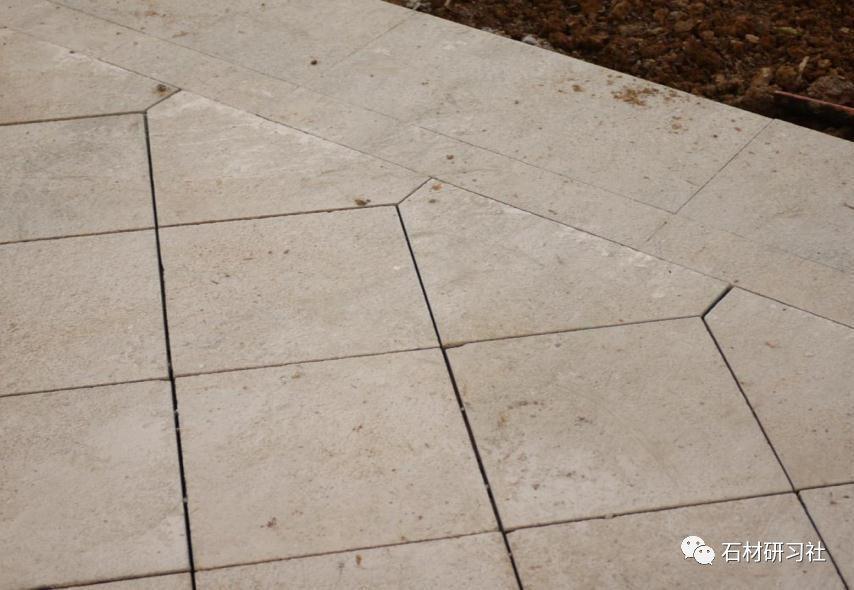

1、转角形式：锐角转角、钝角转角和直角转角。对缝方式为45°对缝、直角缝或异形板。 要求转角处两边斜边、角度和缝口必须对称等分。建议压顶转角采用整块石材，45°易崩角。

2、如有小料石收边，为增强效果，可留8mm或10mm缝。

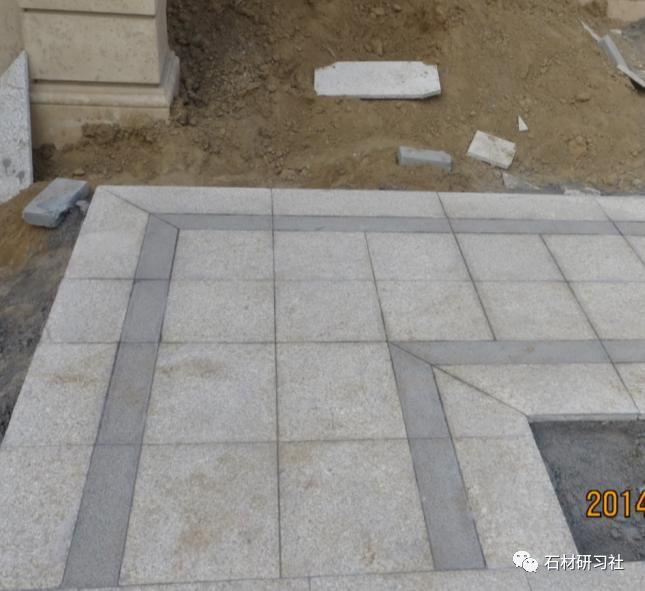

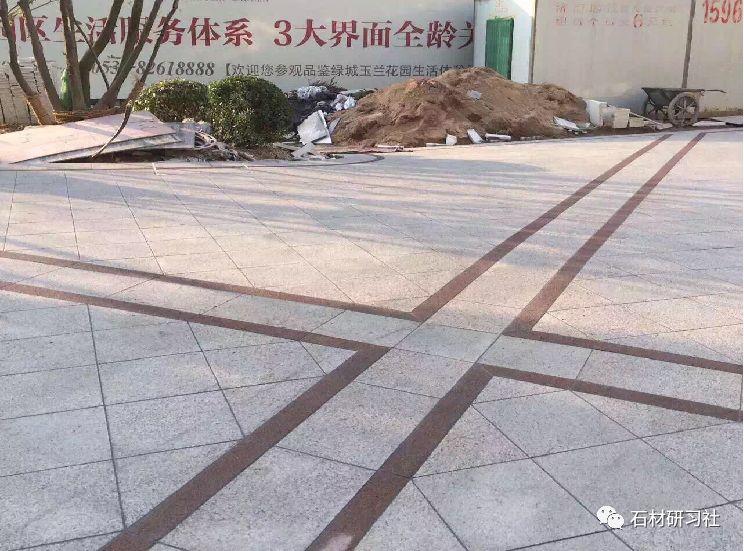

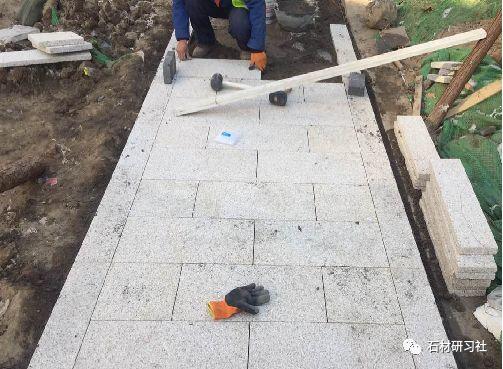

3、平台、园路不管形式如何、波打线有几圈，要求波打线等分，对缝。

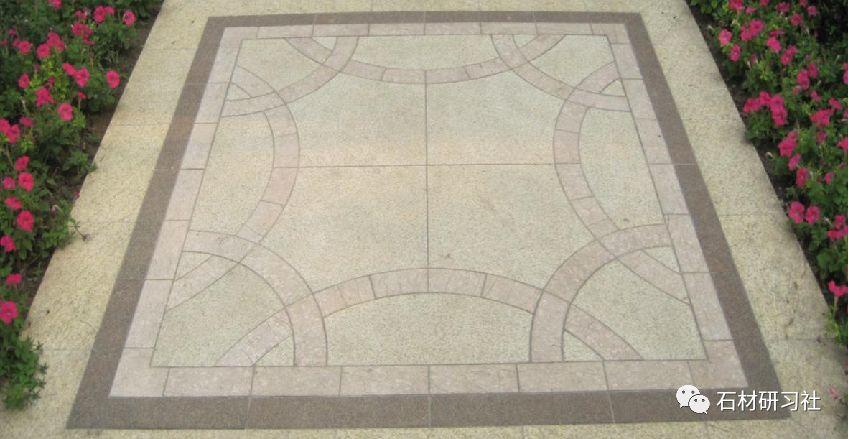

三圈波打严格对缝

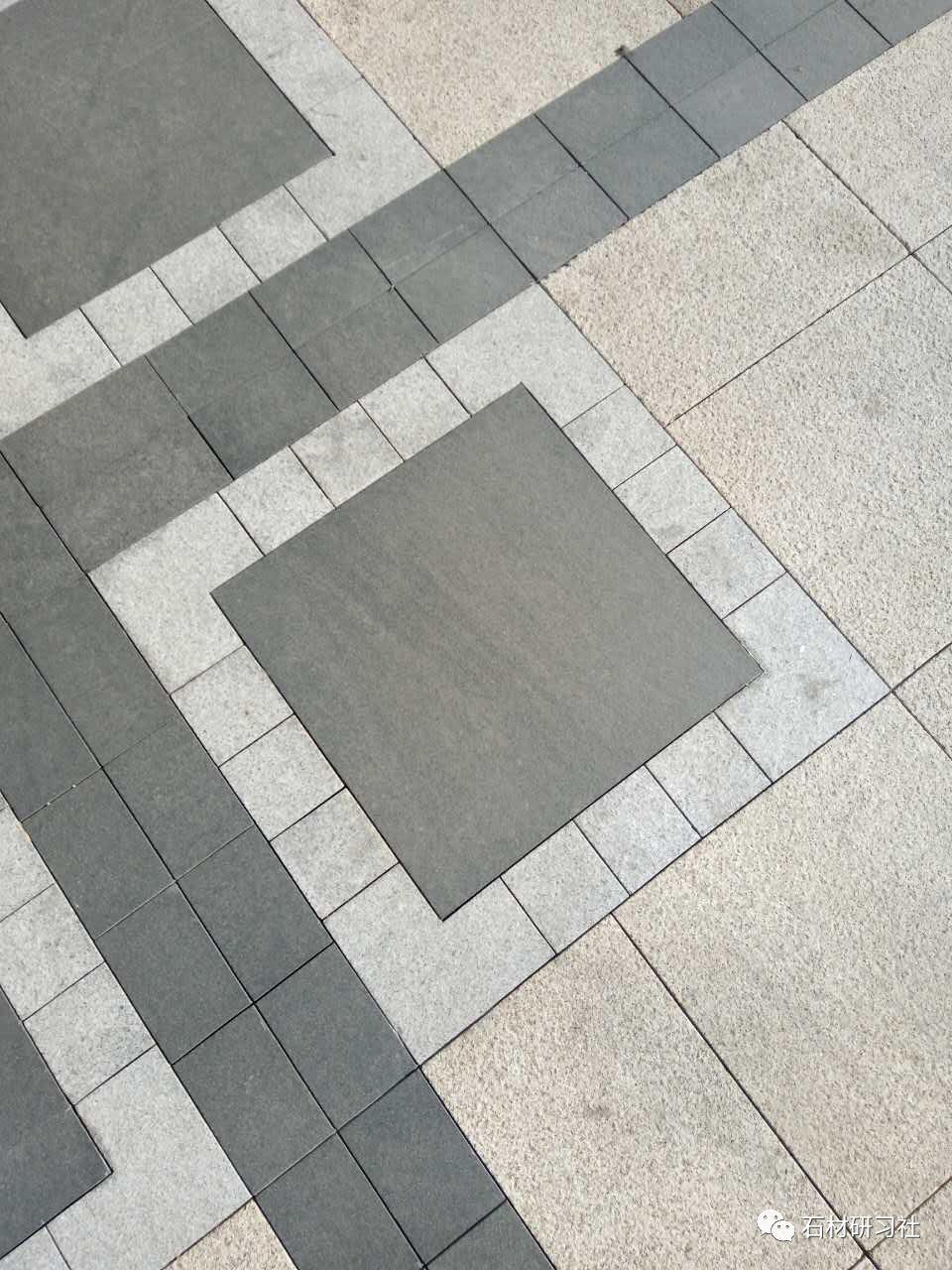

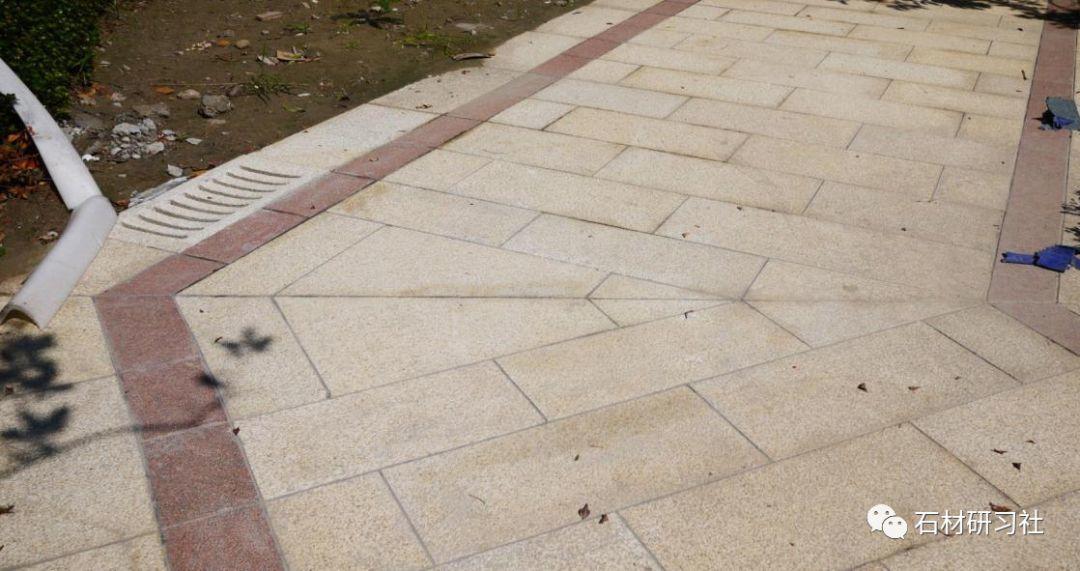

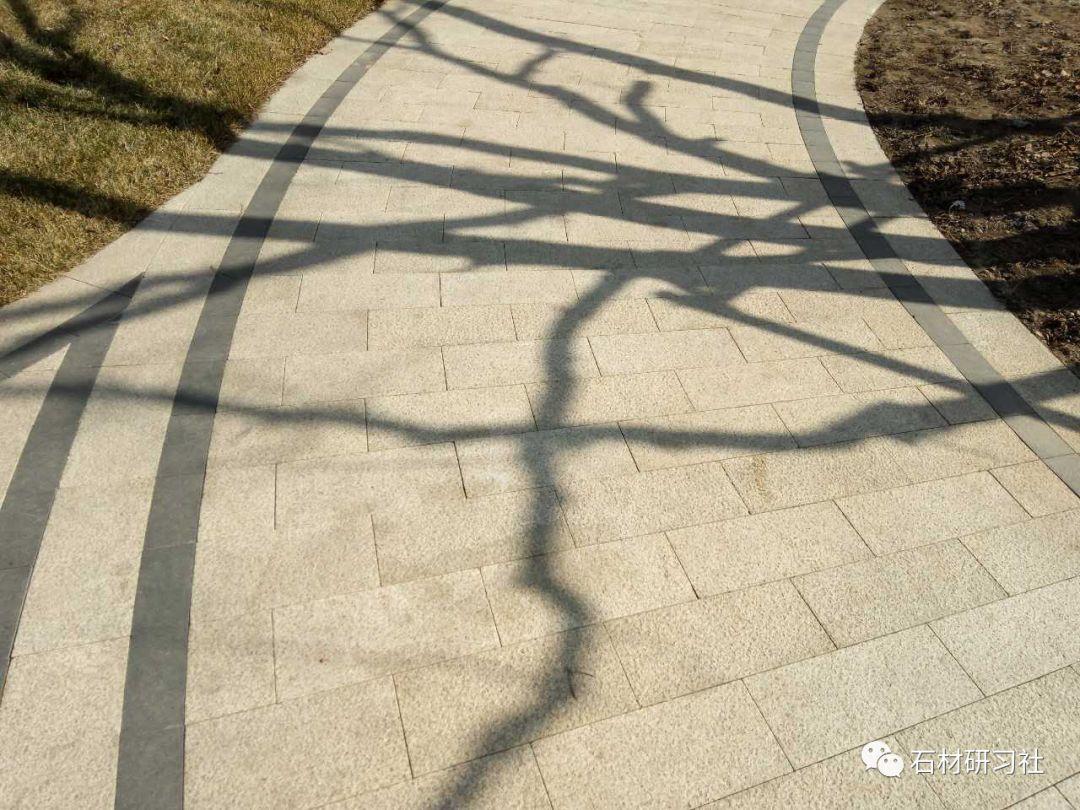

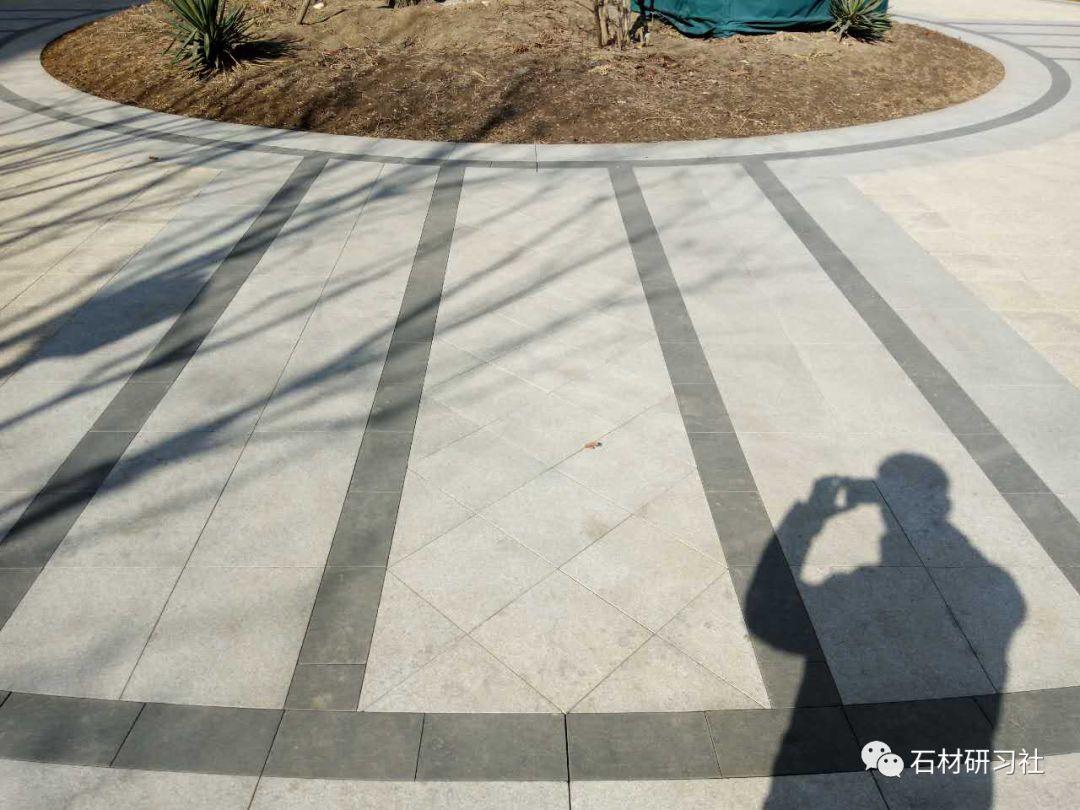

4、不管任何形式的铺装，周边都能找到相应的对缝、错缝关系，一般保留主饰面材料为规格板，通过调整波打线的尺寸来达到相应的关系。同心圆铺装只要求波打线对缝或工字缝；弧形园路主饰面不要求对缝;直线形园路需对缝。

5、石材间收口排版（波打线、压顶）转角交接位置可采用“T”形板。

交接可采用“T”形板

»下料细节—异形板

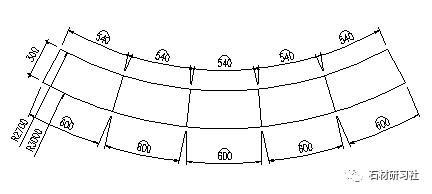

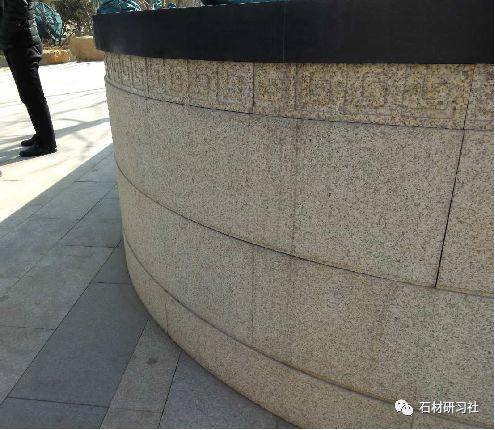

1、形状为弧形时，如规格板不能满足景观需求，则采用弧形加工（也可用梯形板）。弧形尺寸需标注两弧长、半径长。

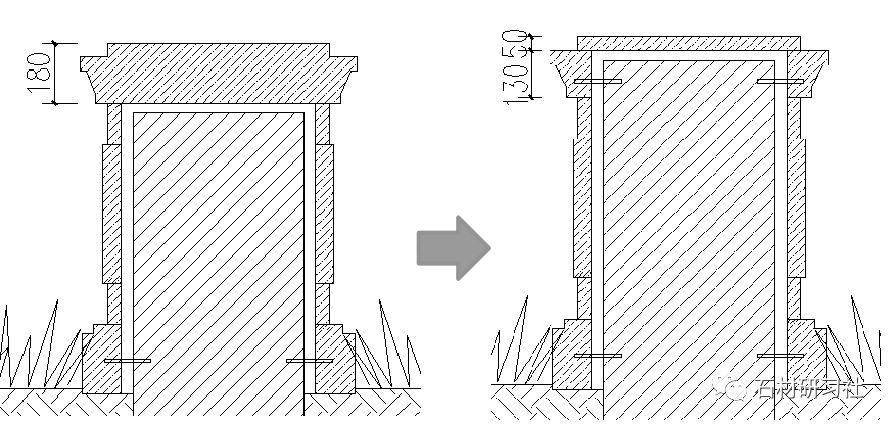

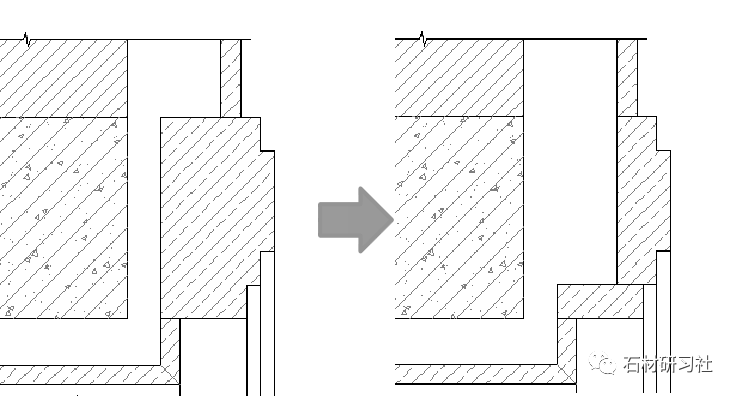

2、当压顶形式较为复杂，为保证安全或节约成本，在不影响效果同时，可把整打石材改为拼接板。
