小青瓦在景观中的应用（工艺、分类及案例）景观新材料-小青瓦

小青瓦    Chinese-style Tile

材料简介     Introduction

小青瓦在北方地区又叫阴阳瓦，在南方地区叫蝴蝶瓦、阴阳瓦，俗称布瓦，是一种弧形瓦。青瓦给人以素雅，沉稳，古朴，宁静的美感，是修建楼台、宫殿榭枋、亭廓以及各种园林建筑的首选材料。

瓦适用于混凝土结构、钢结构、木结构、砖木混合结构等各种结构新建坡屋面和老建筑平改坡屋面，适用坡度15-90度，适用温度-50℃-70℃。

材料性能及特征Performance

小青瓦是粘土烧制的，用手工成型，在烧熟之后还有一道工序就是洇窑，洇窑之后起化学反应才呈青灰色。小青瓦具备以下特点：

1、小青瓦一般取自于黏土，可就地取材，造价低廉。

2、小青瓦历史悠久，具有素雅，沉稳，古朴，宁静的美感。

3、小青瓦具有黏土厚重的天然本色，质地细腻，质朴自然，富艺术气息。

4、小青瓦常以交叠方式铺设屋顶，隔热性能良好。

5、小青瓦属脆性材料，施工易损坏。

6、小青瓦片小，施工效率低，且需要大量木材。

7、随着国家对土地资源的保护力度逐年加大，粘土建材制品在部分城市限制使用，小青瓦的用量逐年减少。在人口密度大、耕地少的地区已经明令禁止使用小青瓦。

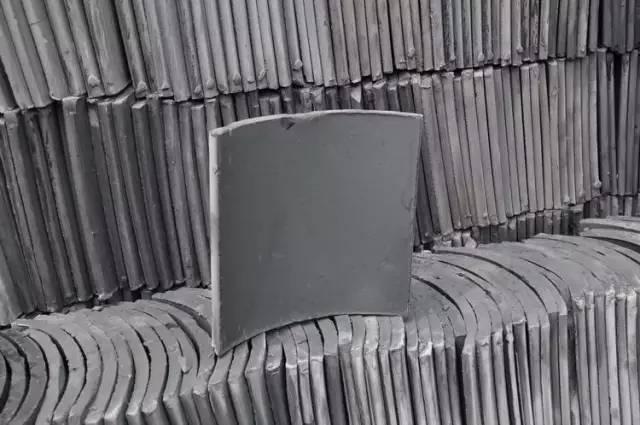

小青瓦规格一般长为200mm，宽为130～200mm，厚度为6～10mm。

产品工艺及分类

Technic | Category

小青瓦以粘土（包括页岩、煤矸石等粉料）为主要原料，经泥料处理、成型、干燥和焙烧而制成。

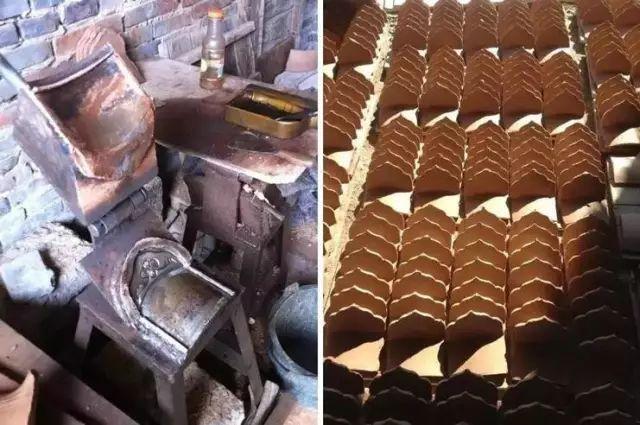

（成型、干燥↑）

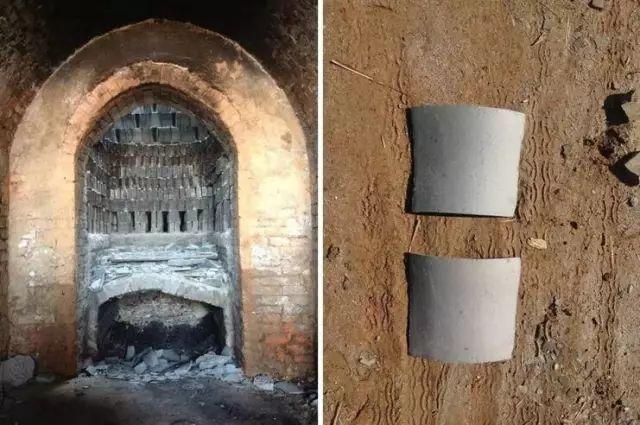

（焙烧↑）

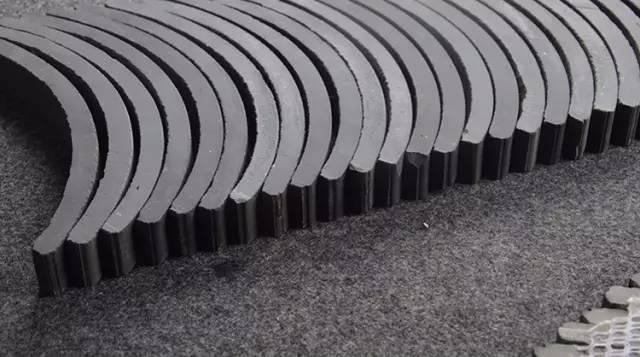

根据小青瓦在建筑部位的运用，可分为勾头、滴水、筒瓦、板瓦、罗锅、折腰、花边、瓦脸等。

同时现在由于粘土制品的禁止，市场上大量存在仿古青瓦。以下为部分仿古装饰青瓦产品，仅作装饰之用。

施工及安装节点

Construct | Install

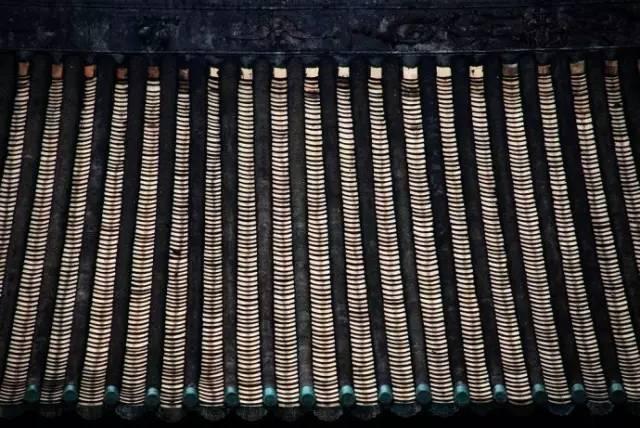

小青瓦的铺筑形式分为仰瓦屋面(也称单层瓦)、俯仰瓦屋面(也称阴阳瓦)。一般在雨雪量较小的地区，常采用仰瓦屋面，即屋面全部用仰瓦铺筑成行。仰瓦屋面又分为有灰梗仰瓦屋面和无灰梗仰瓦屋面两种做法。在雨、雪较大的地区，多采用俯仰瓦屋面，即在两行仰瓦之间的灰梗上再铺盖一行俯瓦。

（仰瓦屋面↑）

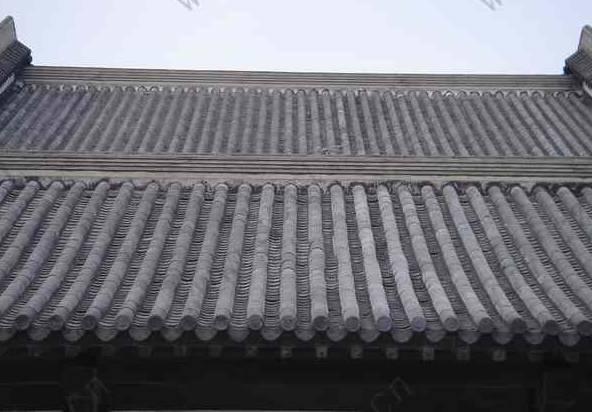

（俯仰瓦屋面↑）

屋面铺设小青瓦的操作工艺流程：铺瓦准备工作→基层检查→上瓦、堆放→铺筑屋脊瓦→铺檐口瓦、屋面瓦→粉山墙披水线→检查、清理。

小青瓦的搭接，即纵向上下两块瓦的搭接，通常为瓦长的2∕3，俗称“压七露三”、“压六露四”或“一搭三”(即瓦露面1∕3的冷摊瓦施工做法)，檐头瓦一般伸出檐口50mm。俯仰瓦的俯瓦搭盖仰瓦宽度每边为40～60mm。

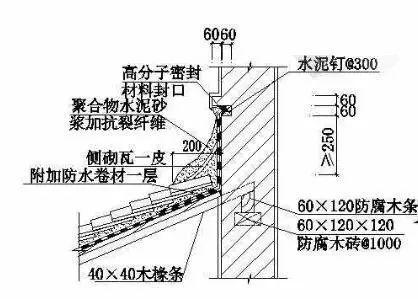

（小青瓦用于木屋面通常做法↑）

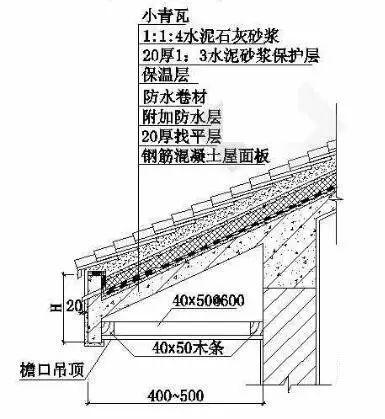

（小青瓦用于混凝土屋面通常做法↑）

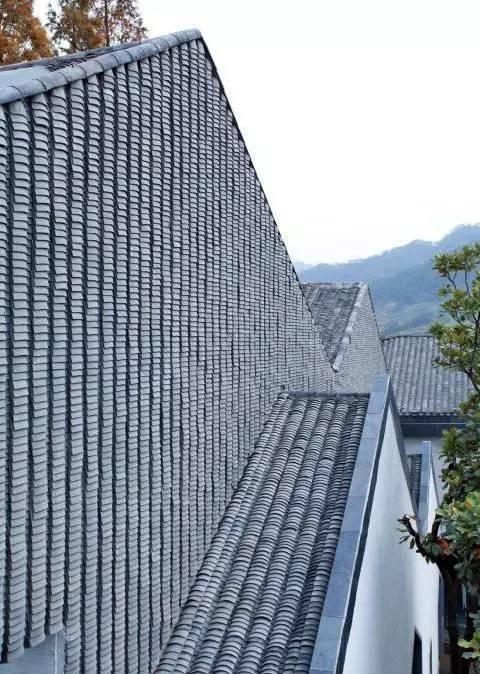

小青瓦运用在现代建筑上，有着更为新颖的造型需要，有着更高的技术要求。

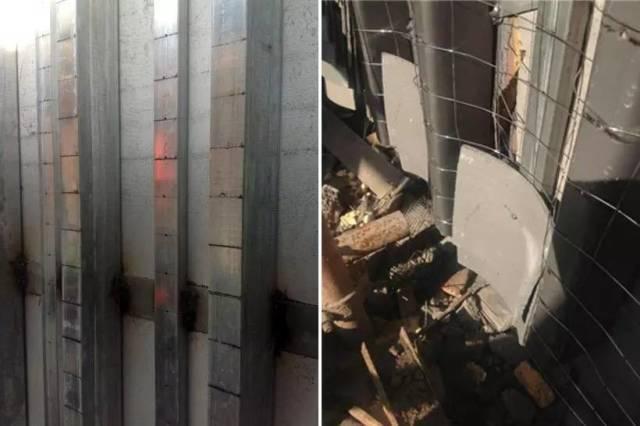

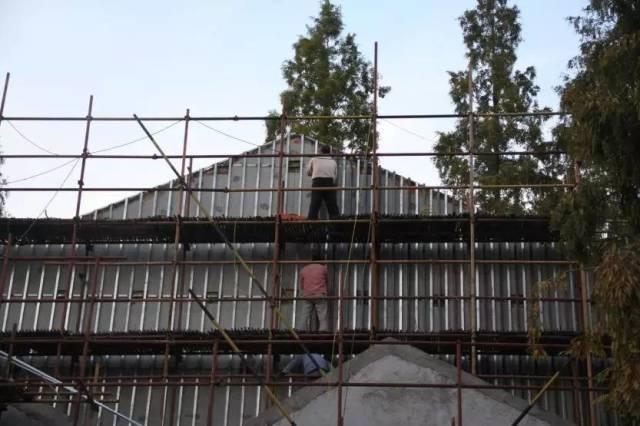

（龙骨支撑↑）

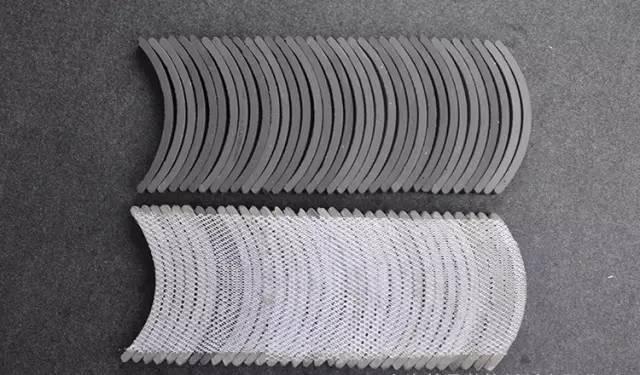

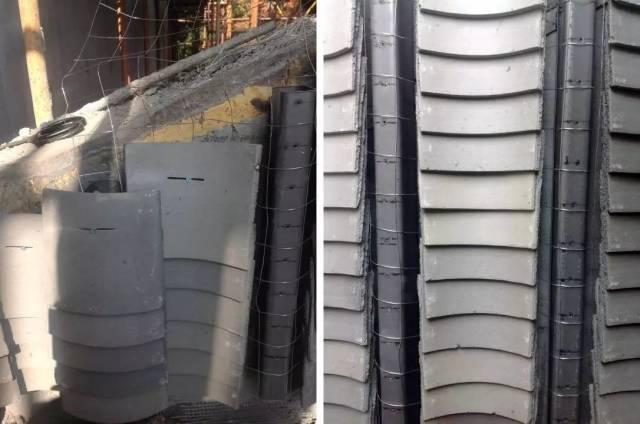

（弹线、挂网↑）

（铺瓦↑）

（完成效果↑）

除建筑屋顶外，小青瓦还广泛应用于建筑其他方面，如围墙、漏窗、铺地等。

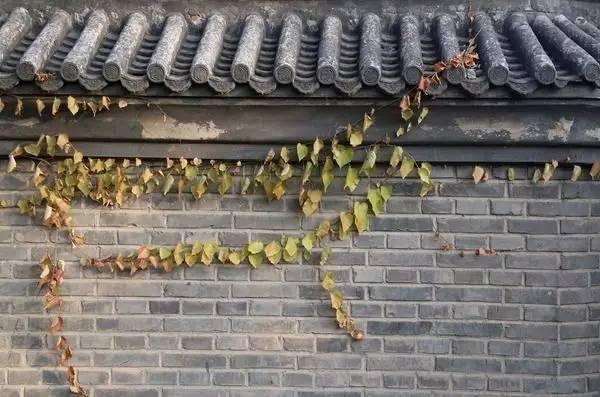

（小青瓦用于围墙）

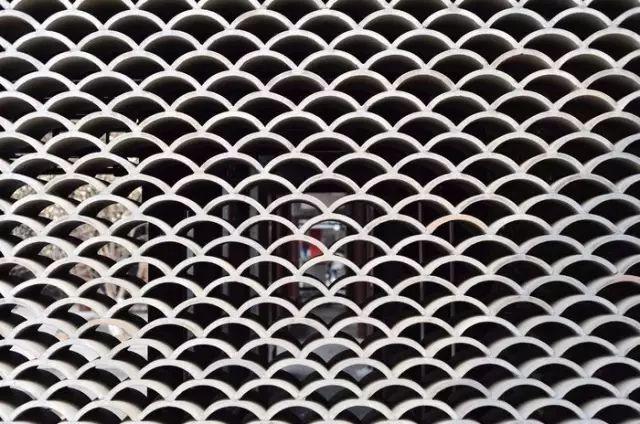

（小青瓦用于漏窗）

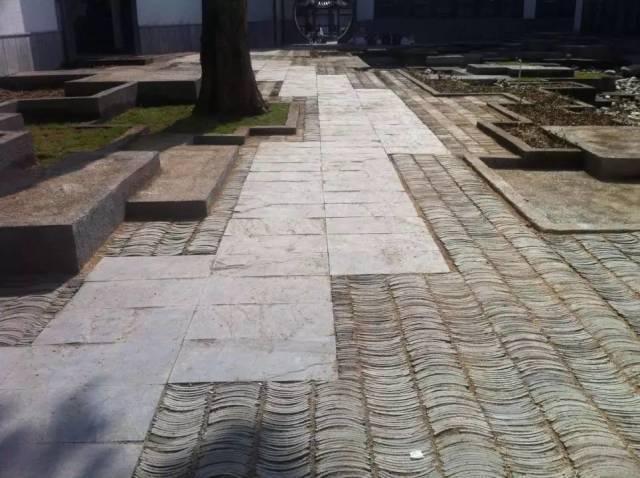

（小青瓦用于铺地）

价格区间

Price

50-90元/平米

小青瓦屋面（含沟瓦，滴水沟瓦筒盖瓦及青灰色筒脊瓦），单片价格在0.5元左右。根据搭接宽度的不同，以三分之二搭接长度，平均一平米用量在138块左右。折合每平方米材料价格在50至90元左右。

（以上价格仅为市场普通中端价格，材料价格根据其不同项目，不同品牌，以及定制等多方原因会有较大浮动，仅供参考。）

经典案例

Case

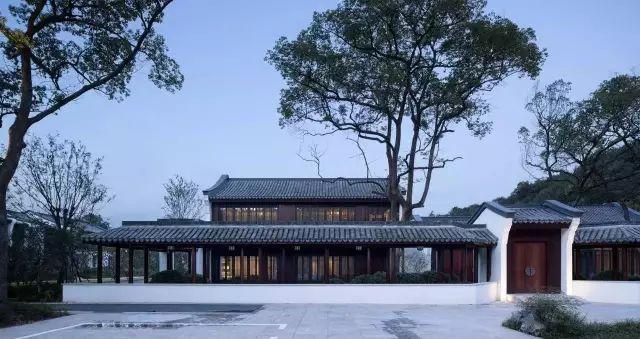

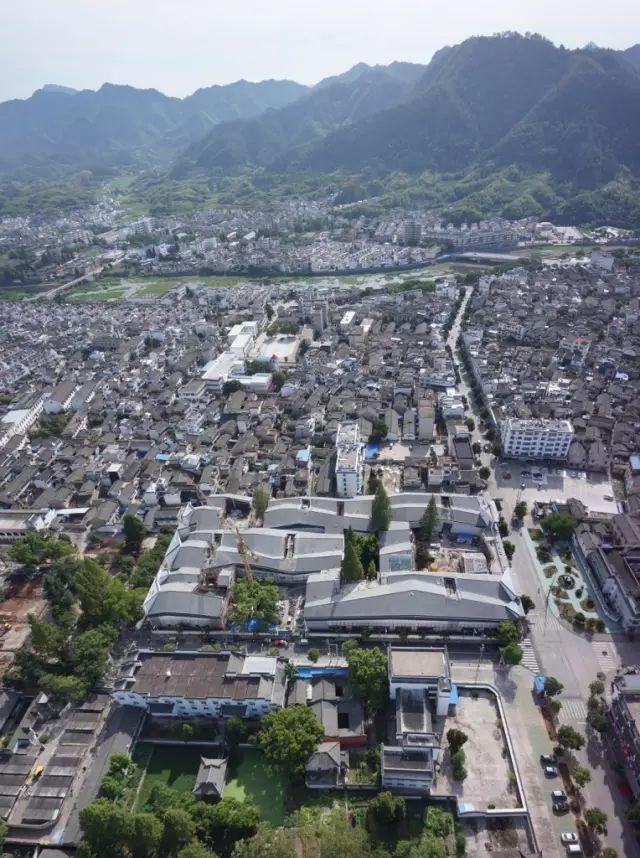

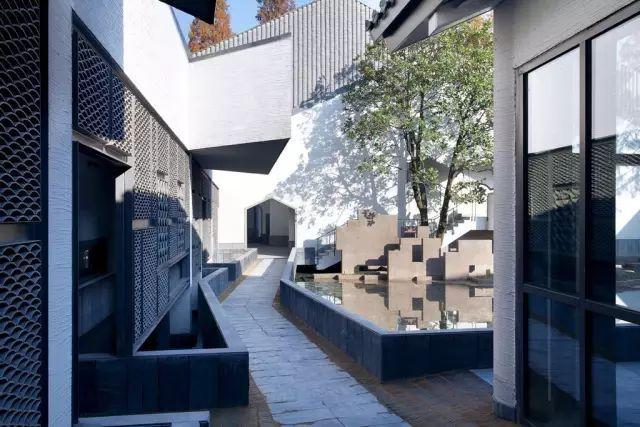

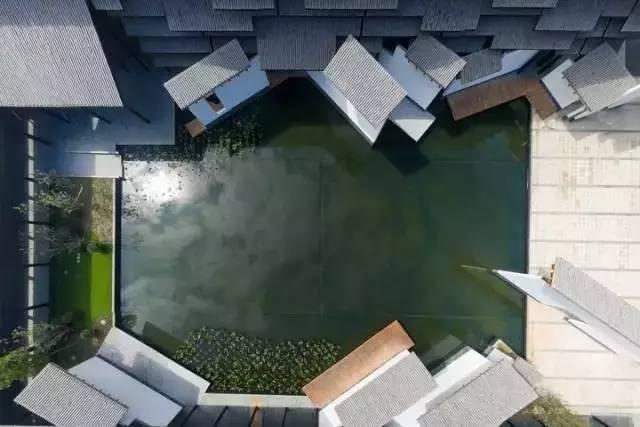

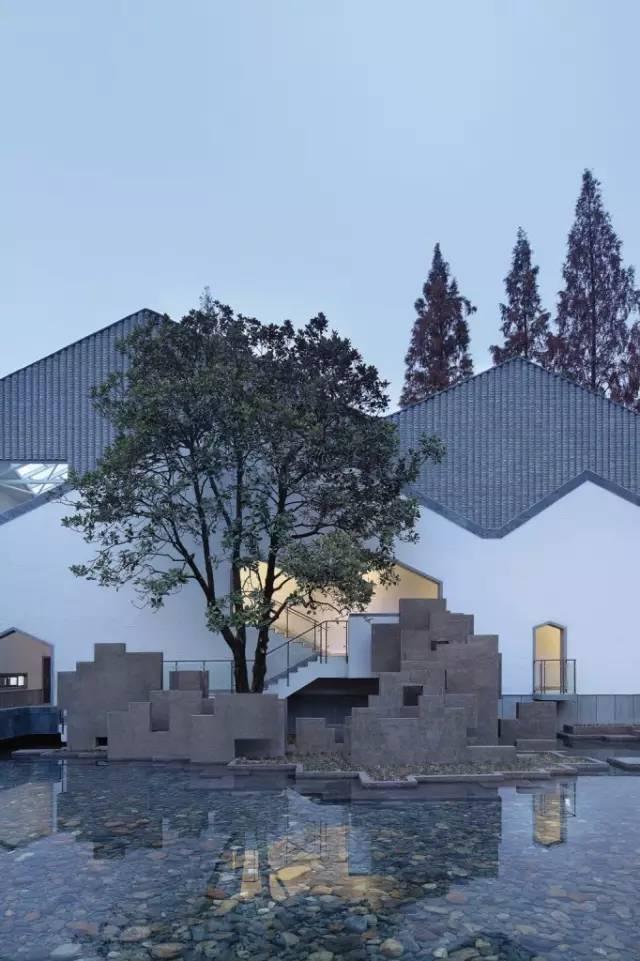

绩溪博物馆–李兴钢↓

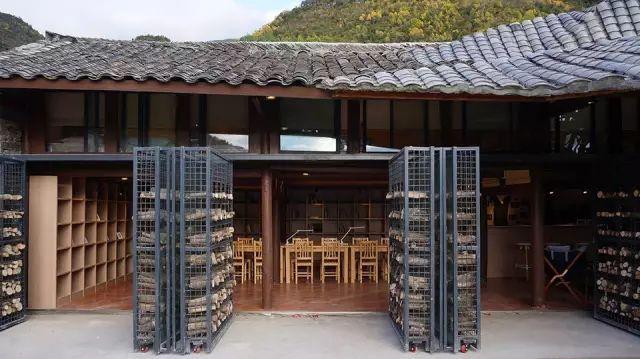

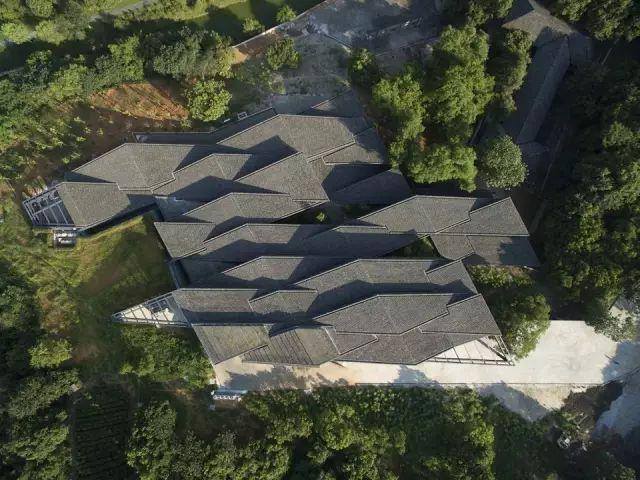

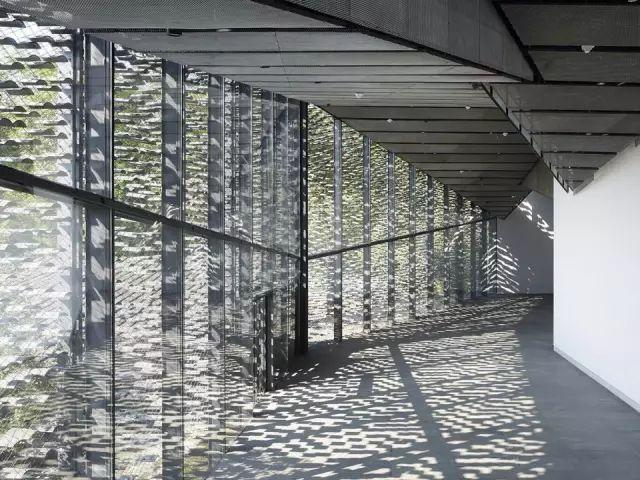

中国美术学院民俗艺术博物馆–隈研吾↓

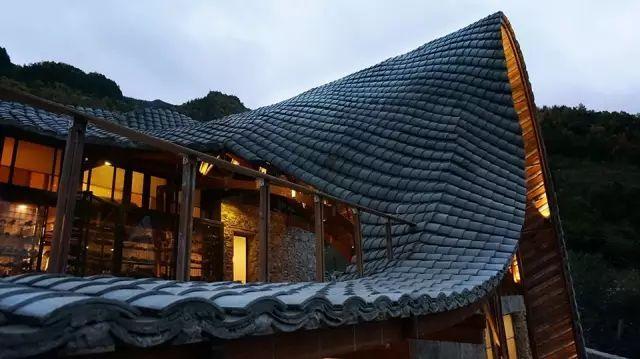

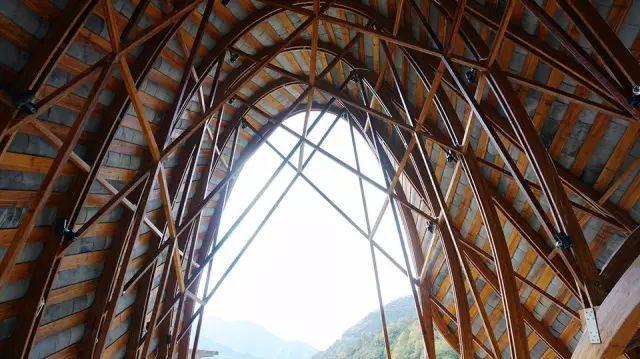

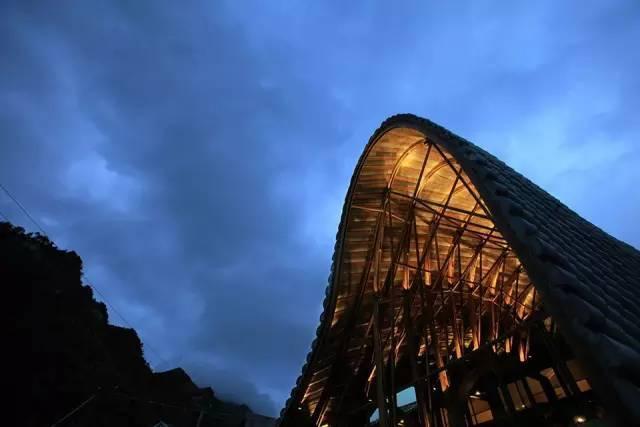

牛背山志愿者之家–dEEP Architects↓

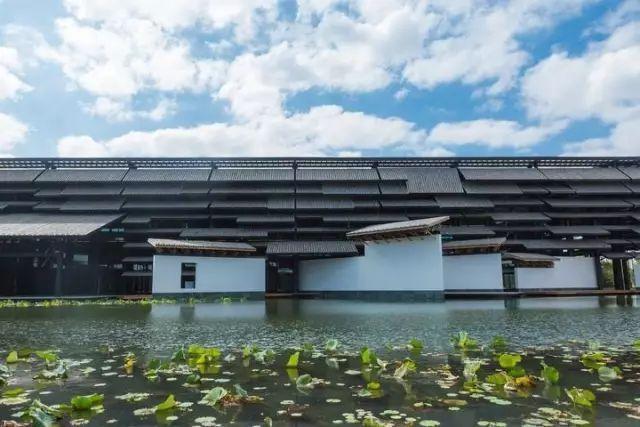

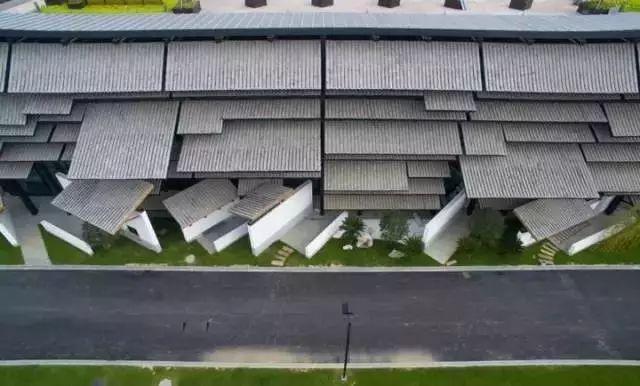

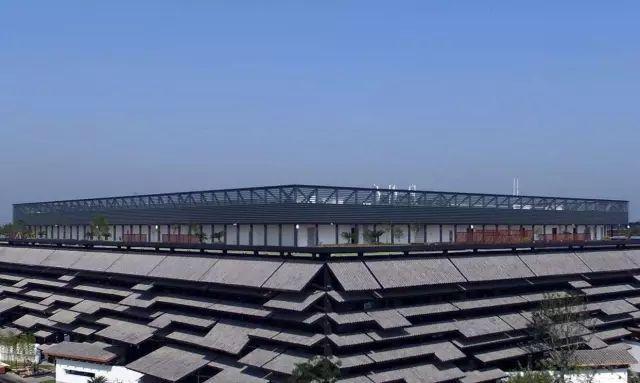

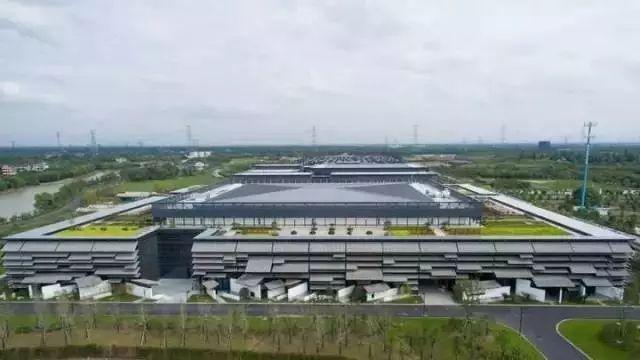

乌镇国际会展中心–王澍↓
