是城市节约水资源
改善环境的重要措施
透水铺装材料的分类及性能解读_1
透水地面可以大量收集雨水、
吸收地面扬尘
夏天比常规路面更凉爽
有效补充小区地下水及缓解了城市热导效应
实现小区雨天无路面积水
还能对雨水起到净化作用
下渗的雨水通过透水性铺装
及下部透水垫层的过滤作用得到净化
使得下渗的雨水得到净化
透水铺装材料的分类及性能解读_2
透水铺装形式
（1）用透水性地砖、透水性混凝土、透水性沥青进行铺装，铺装材料本身即具有良好的透水效果，兼具景观性和生态性。
透水铺装材料的分类及性能解读_3
（2）用植草格或孔形混凝土砖进行铺装，材料本身不具透水性，制作成品的样式为孔洞形，一般都能达到 40%以上的孔洞率，可进行植草。
透水铺装材料的分类及性能解读_4
(3)用实心砖或石块铺装,砖或石块之间留出一定空隙,空隙中为自然泥。
(4)用细碎石或细鹅卵石,地面仅由大小均匀的石子散落铺成,地面透水性好,不长草。
透水铺装材料的分类及性能解读_5
(5)用孔型砖加碎石来铺路,即在带孔的地砖中撒入小卵石或碎石来铺地面,地面热反射大大低于全硬化地面。
透水铺装材料的分类及性能解读_6
常用的透水路面材料

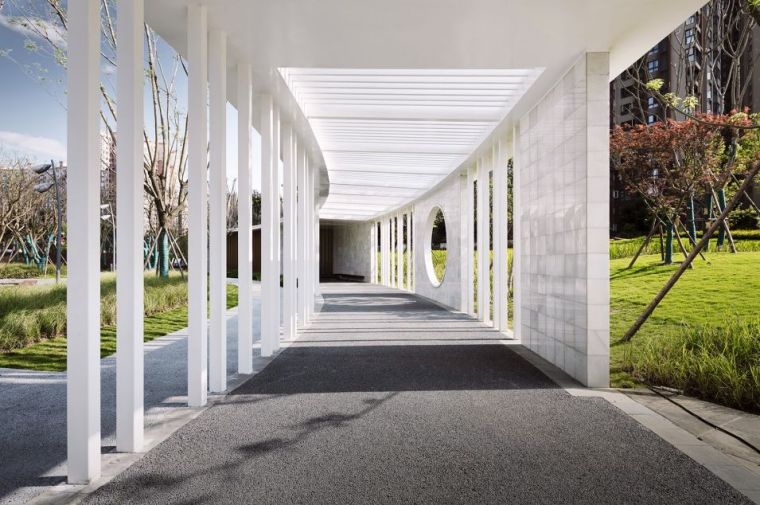

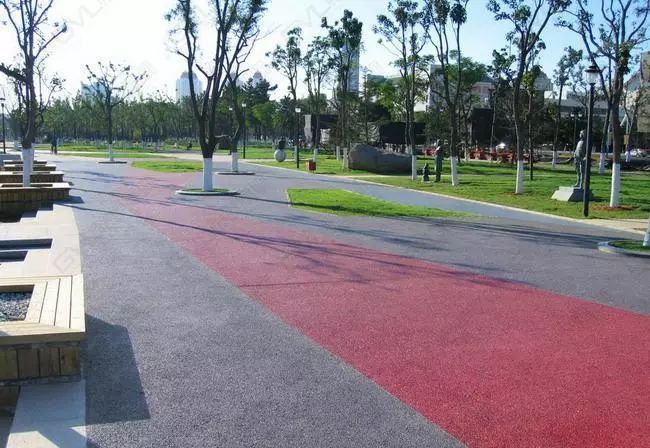

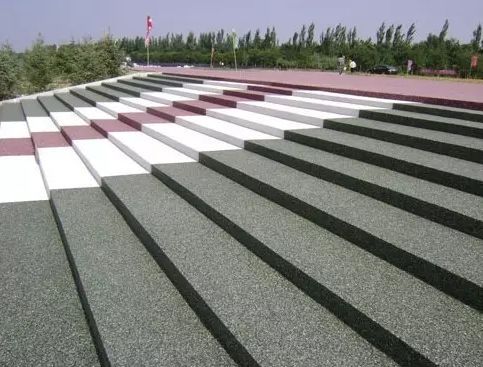

透水混凝土
透水混凝土是多孔、轻质、无细骨料的混凝土，由水泥、特殊添加剂、骨料、水用特殊配比混合而成。比其它地面铺装材料更为优良、生态、环保，属于全透水类型，特点就是：透水性、保水性、透气性。
透水混凝土作为环境负荷减少型混凝土
除却透水效果良好、雨水收集充足等功能外
兼具吸声降噪、抗洪涝灾害、
缓解城市“热岛效应”等作用

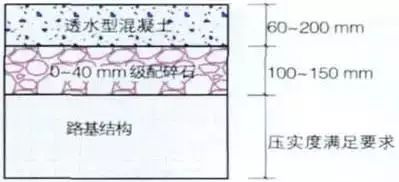

透水路面结构形式从上而下依次为
素土夯实、级配碎石、60~120mm透水混凝土
透水铺装材料的分类及性能解读_7
透水混凝土施工：主要包括摊铺、成型、表面处理、接缝处理等。
1）摊铺：机械或人工方式均可；
2）成型：可采用平板振动器、振动整平辊、手动推拉辊、振动整平梁等进行施工；
3）表面处理：主要是为提高表面观感，对已成型的透水混凝土表面进行修整或清洗；
4）透水混凝土路面接缝的设置与普通混凝土基本相同，缩缝等距布设，间距不宜超过 6m 。
透水铺装材料的分类及性能解读_8
施工后采用覆盖进行保护
洒水保湿养护至少需要7天
养护期间防止混凝土表面空隙被泥沙污染

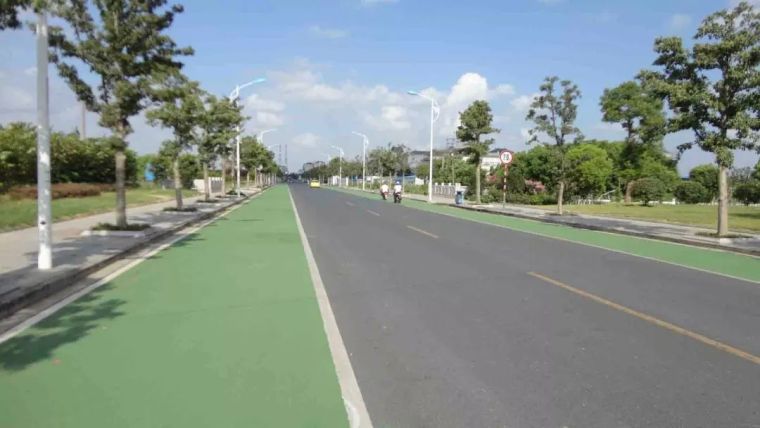

透水沥青
透水沥青路面是“排水降噪路面”
是一种新型路面结构，属于半透水类型
道路结构形式与普通沥青路面相同
原料中混入特制改良性沥青、消石灰、纤维
能有效降低高速行驶的车辆
与路面摩擦引起的爆破声

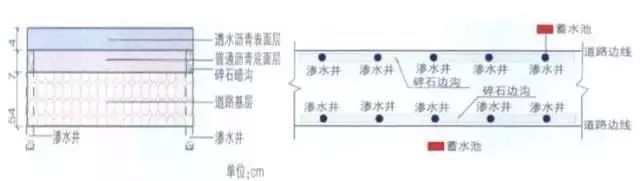

透水性沥青路面只是在表面层采用透水沥青
底层依旧是普通沥青
透水铺装材料的分类及性能解读_9
透水沥青路面让路面积水、反光问题不再发生，雨天机动车打滑的现象也大幅度减少，大幅度提高雨天行车的安全性。
此外，其大空隙表面结构让路面温度比一般路面温度更低，还能改善城市热岛效应。这样就要求底面层施工时一定要控制好道路的横坡，否则沥青路面会有层间水长期存在，加快道路的破损。
透水铺装材料的分类及性能解读_10

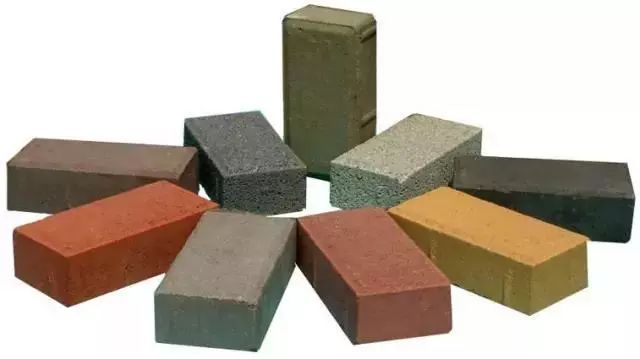

透水砖
起源于荷兰，是荷兰人在围海造城过程中
为了使地面不再下沉
而制造的一种小型路面砖
并使砖与砖之间预留2mm缝隙，又称荷兰砖
特点是不积水、排水快、抗压性强
适用于对路基承载能力要求不高的人行道、
步行街、休闲广场、非机动车道、
居住区道路及停车场等
透水铺装材料的分类及性能解读_11
从材料和生产工艺角度考虑，主要有两种类型：
1）陶瓷透水砖：以固体工业废料、生活垃圾、建筑垃圾为原料，通过粉碎、高温烧制制成。
特点：高透水性；主要原料是工业废料，因此减轻对环境的污染；装饰效果非常好；由于其使用的工业废料都要经过高温煅烧，烧制过程中除燃料本身排放气体外，很少产生有害气体，减轻废气污染；孔隙率高，吸音防噪效果好。
2）非陶瓷透水砖：以无机非金属材料为主要材料，利用有机或无机粘结剂，通过成形、固化制成，但是无须煅烧。

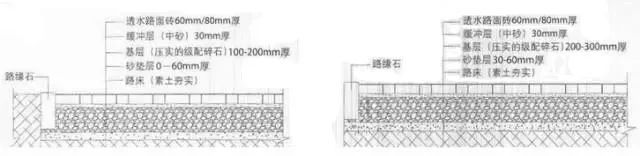

透水砖的路面结构可参见下图
▼
透水铺装材料的分类及性能解读_13
更多透水场地施工图
▼
透水铺装材料的分类及性能解读_14
透水铺装材料的分类及性能解读_15
透水铺装材料的分类及性能解读_16
透水铺装材料的分类及性能解读_17
透水铺装材料的分类及性能解读_18
透水铺装的类型与性能比较
目前常用的透水材料主要有
透水砖类、透水混凝土、透水沥青、
碎石地面、糠粮砂等
这些材料的都具有一定的透水性
但性能各不相同
以下是常用透水铺装材料性能的比较
▼
透水铺装材料的分类及性能解读_19

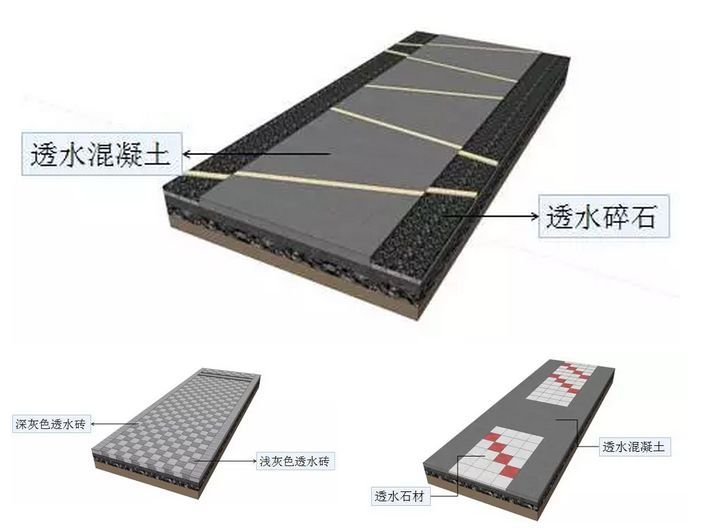

铺装材料组合模式
单一铺装模式
▼
透水铺装材料的分类及性能解读_20
组合铺装模式
▼
透水铺装材料的分类及性能解读_21
铺装边界空间处理

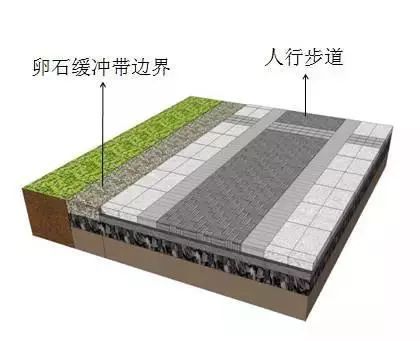

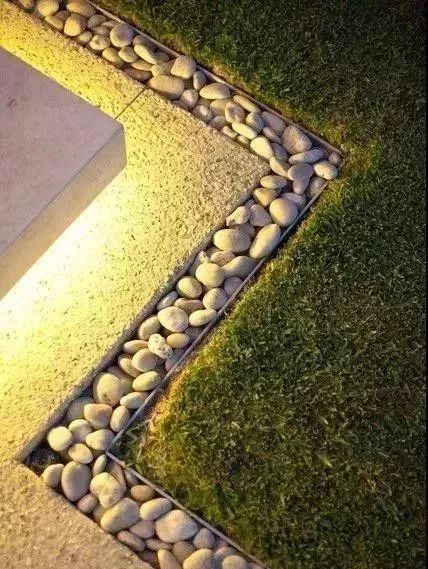

卵石缓冲带边界
卵石缓冲带不但为雨水进入绿地提供
过滤缓冲效果
而且使道路更加美观
透水铺装材料的分类及性能解读_22

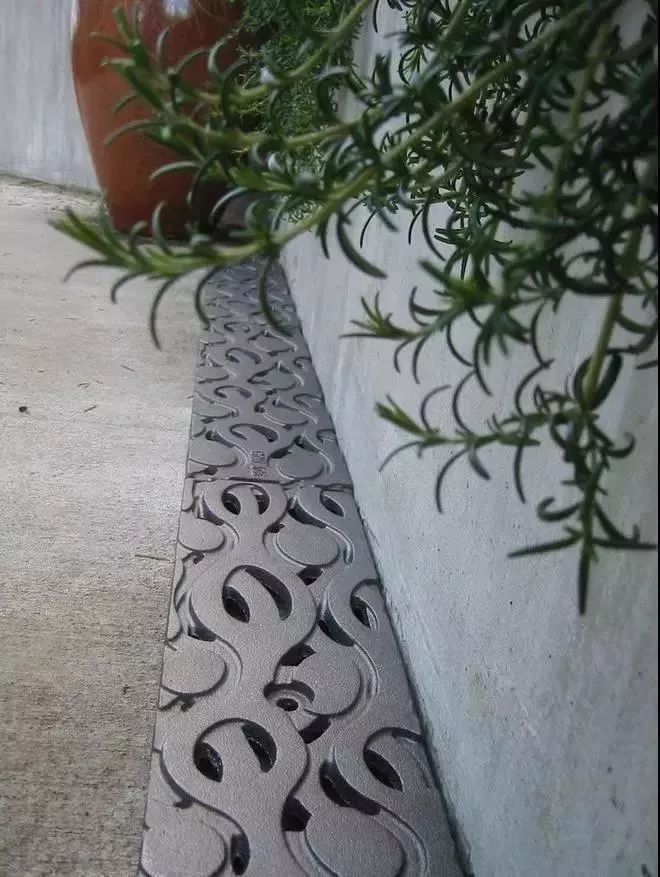

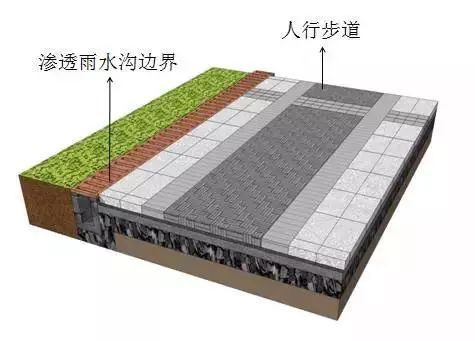

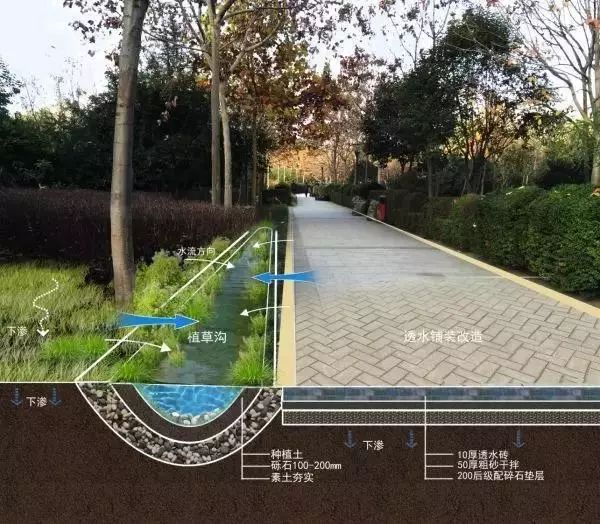

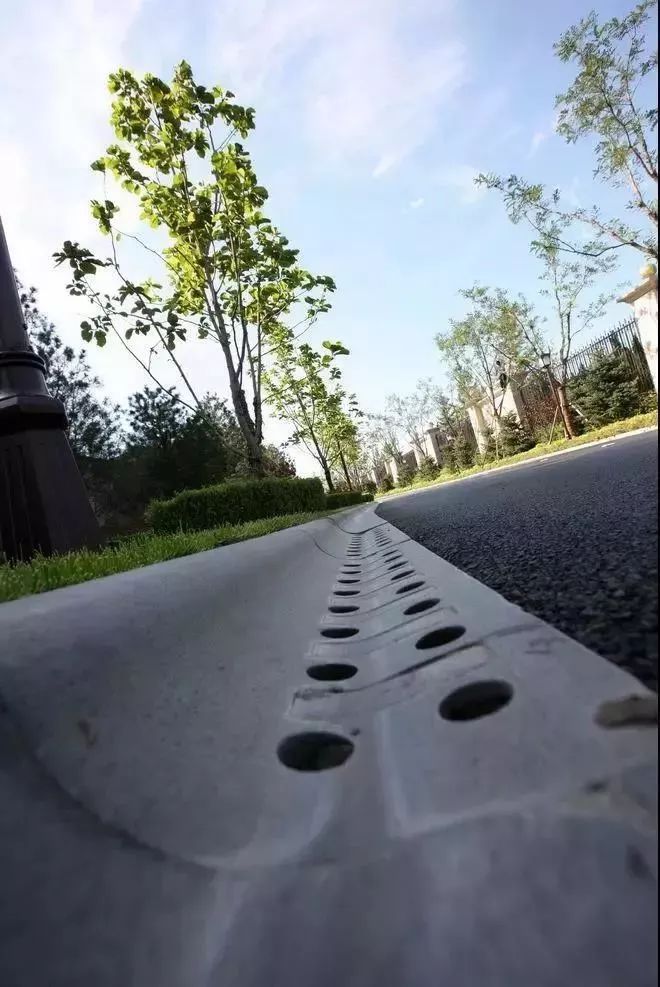

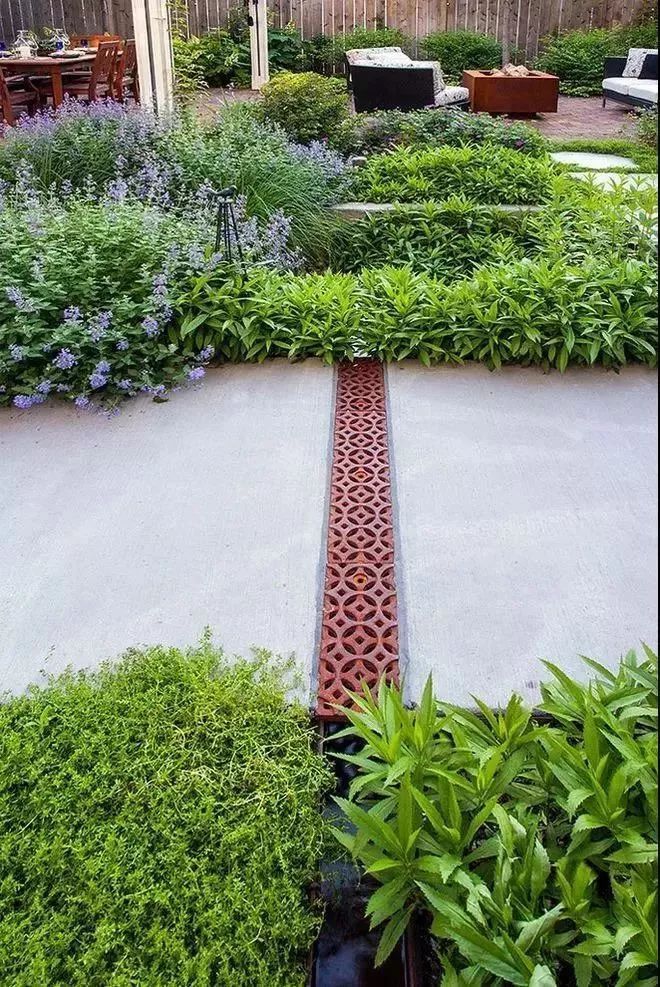

渗透雨水沟边界
渗透雨水沟可以对铺装面多余的雨水
进行收集下渗
透水铺装材料的分类及性能解读_23

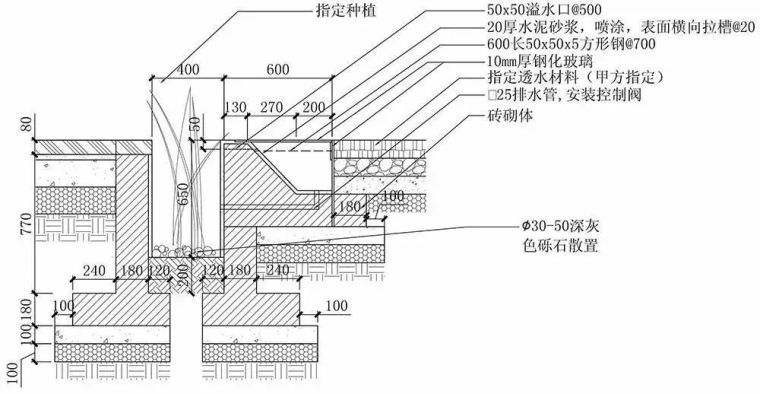

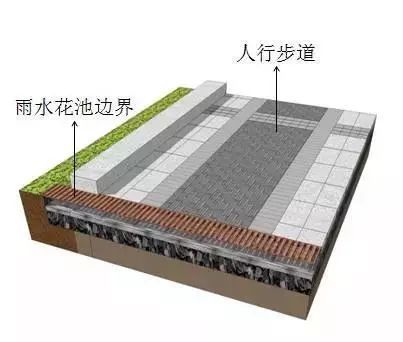

雨水花池边界
雨水花池是将人行空间中的
绿地，树池，花坛等休憩性空间
做成雨水花池的形式
形成一个个生态绿岛
起到了空间与效果生态“集约”的效果
透水铺装材料的分类及性能解读_24

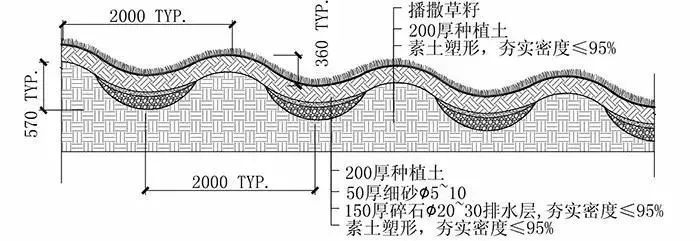

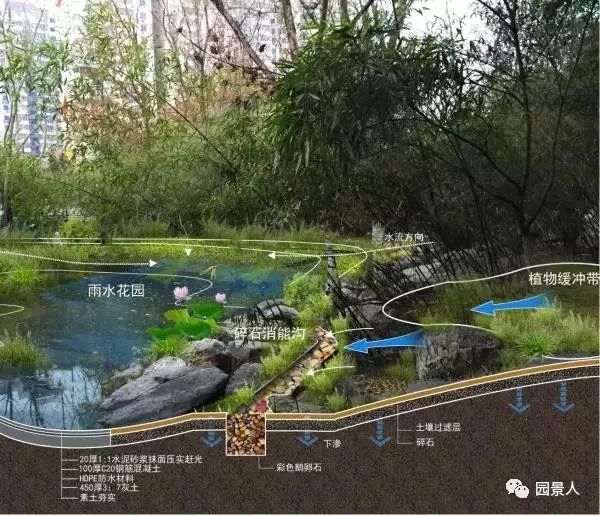

铺装边界空间处理图
▼
透水铺装材料的分类及性能解读_25
透水铺装材料的分类及性能解读_26
透水铺装材料的分类及性能解读_27
透水铺装材料的分类及性能解读_28
透水铺装在庭院中的应用
选择合适的透水铺装
不仅可以美化庭院
还可以保持水土平衡
让庭院看上去更有活力

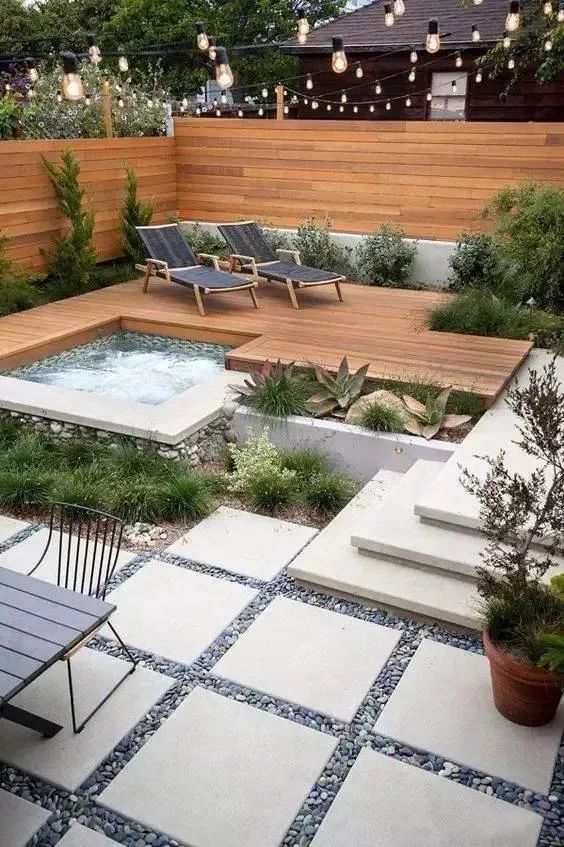

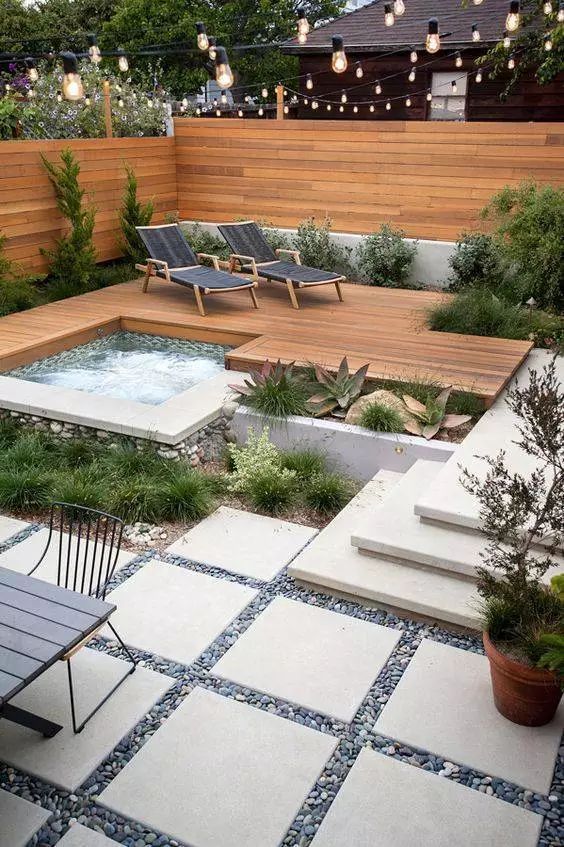

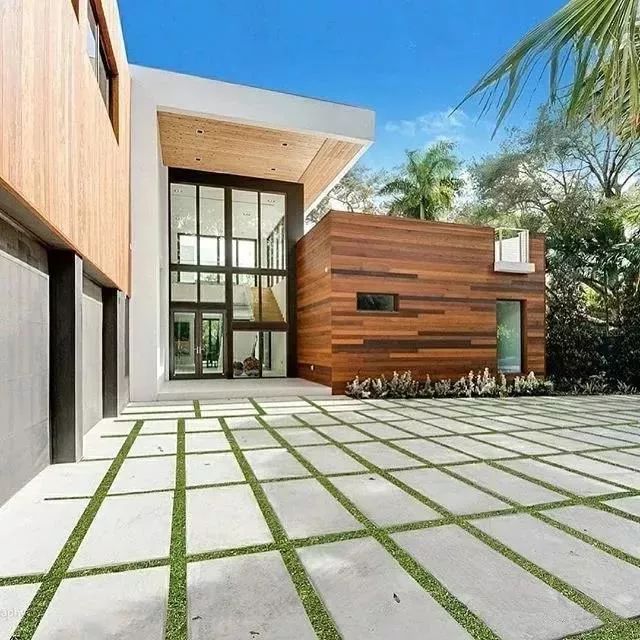

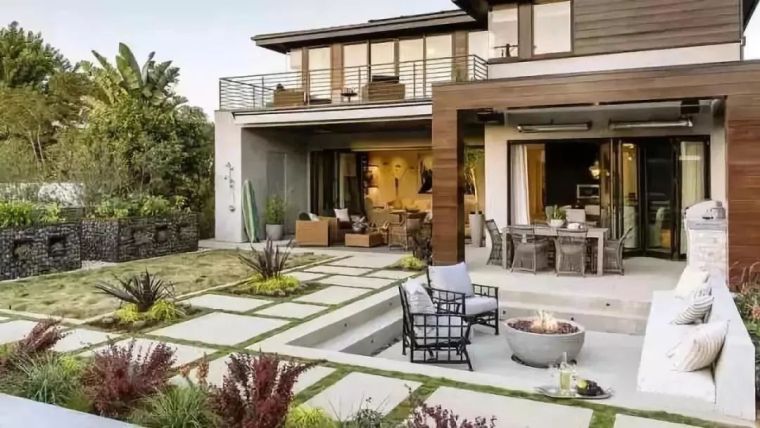

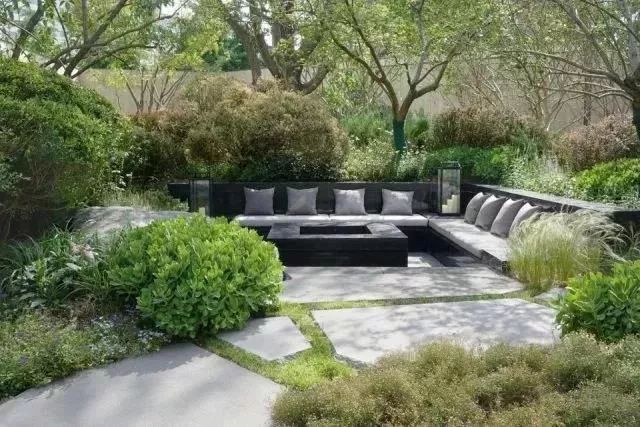

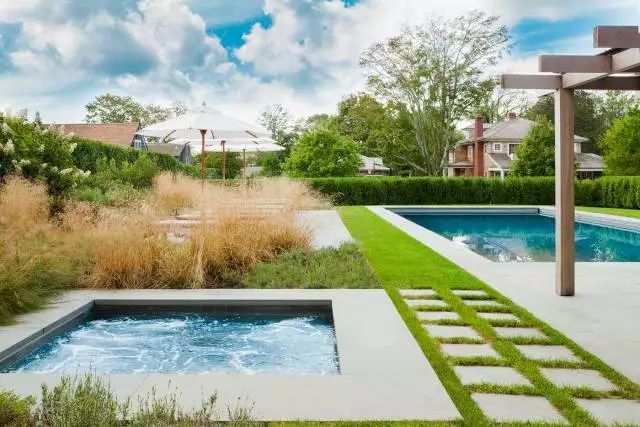

植草
铺装之间，留有一定宽度的缝隙
再于其间种植草坪
具有渗透性的同时
也为庭院增加了一抹绿色
透水铺装材料的分类及性能解读_29
透水铺装材料的分类及性能解读_30
透水铺装材料的分类及性能解读_31
透水铺装材料的分类及性能解读_32

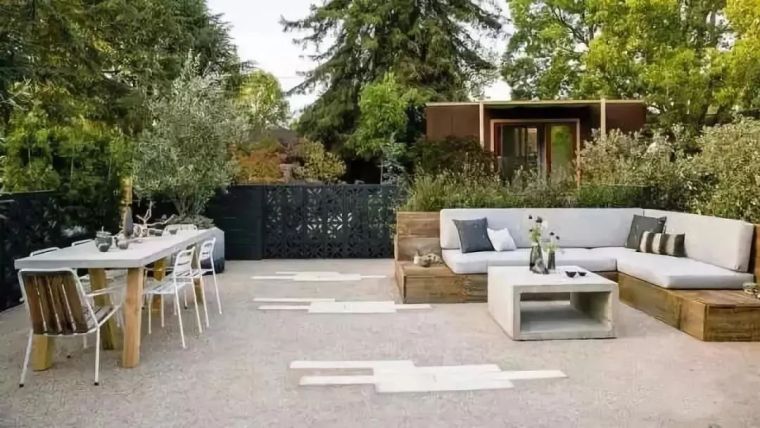

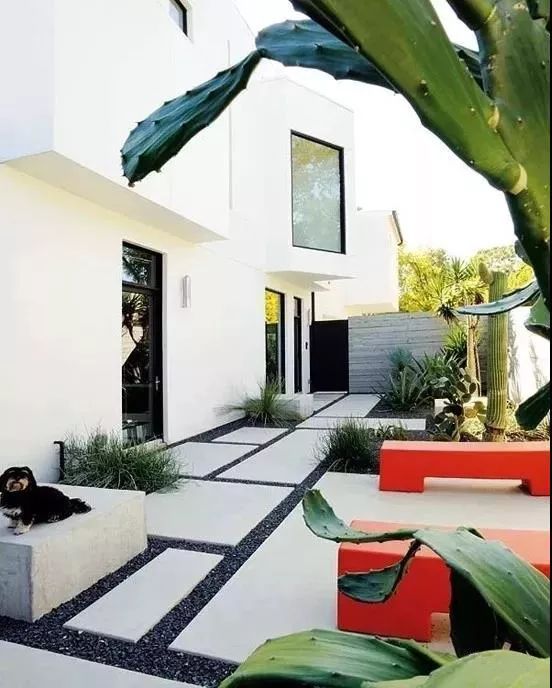

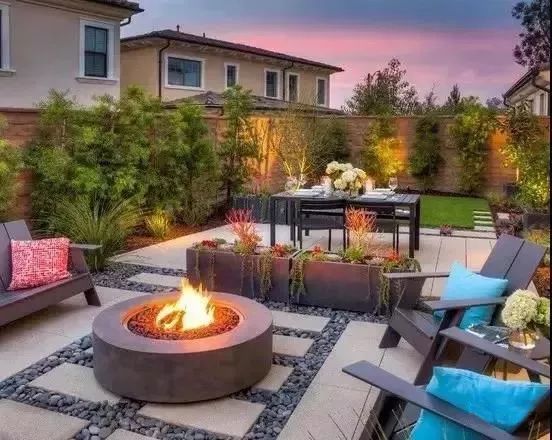

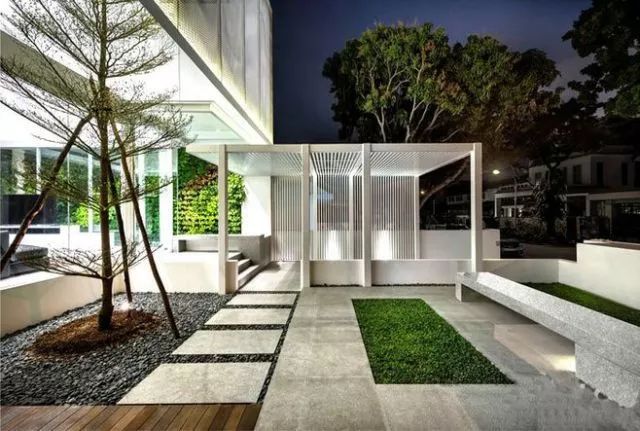

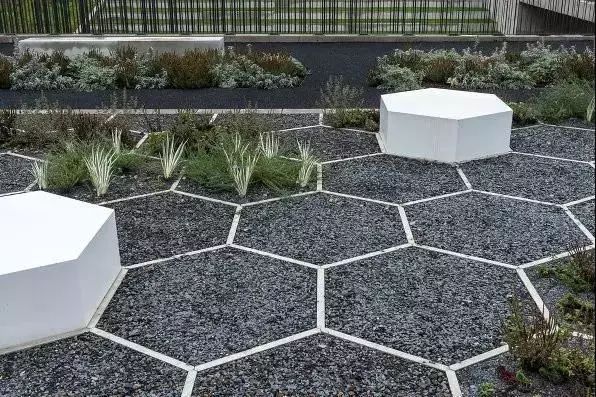

应用沙、砾石
填充沙砾，这样既能保持水土
又能达到较好的视觉效果
还不需要过多的精力去维护
透水铺装材料的分类及性能解读_33
透水铺装材料的分类及性能解读_34
透水铺装材料的分类及性能解读_35
透水铺装材料的分类及性能解读_36
