同层排水|降板与非降板建筑构造

介于上篇写了《同层排水|有缺点吗？》这篇续集结合《居住建筑卫生间同层排水系统安装》图集来总结一下降板与非降板同层排水建筑构造、优点及成本。

微降板同层排水

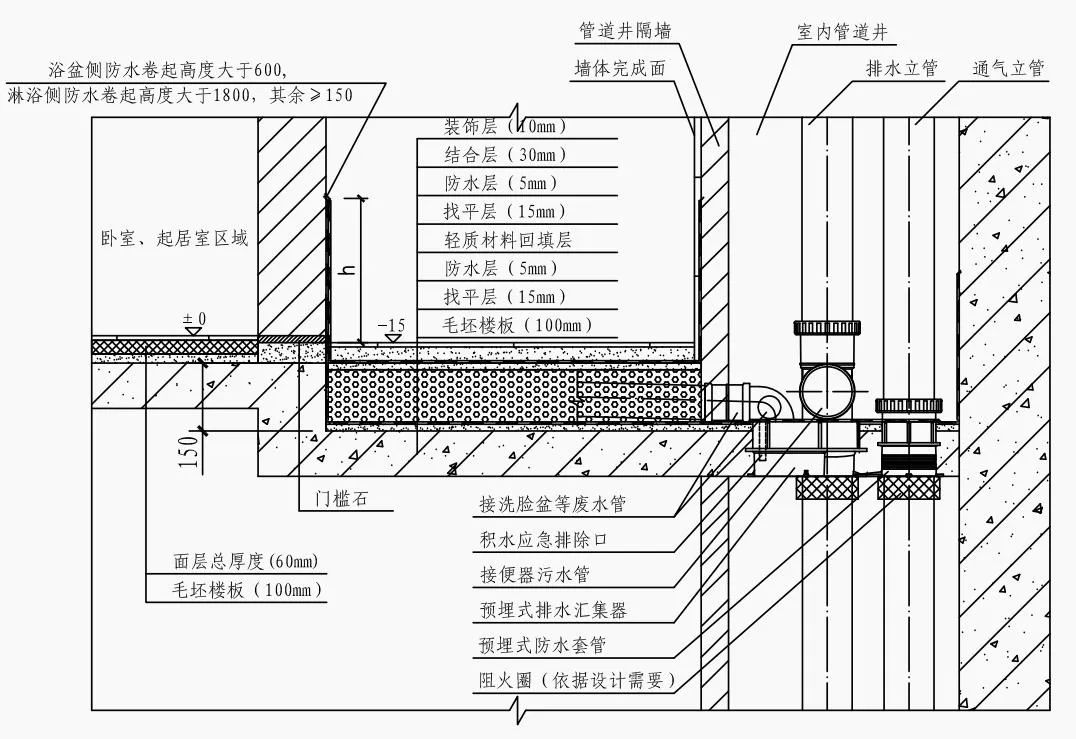

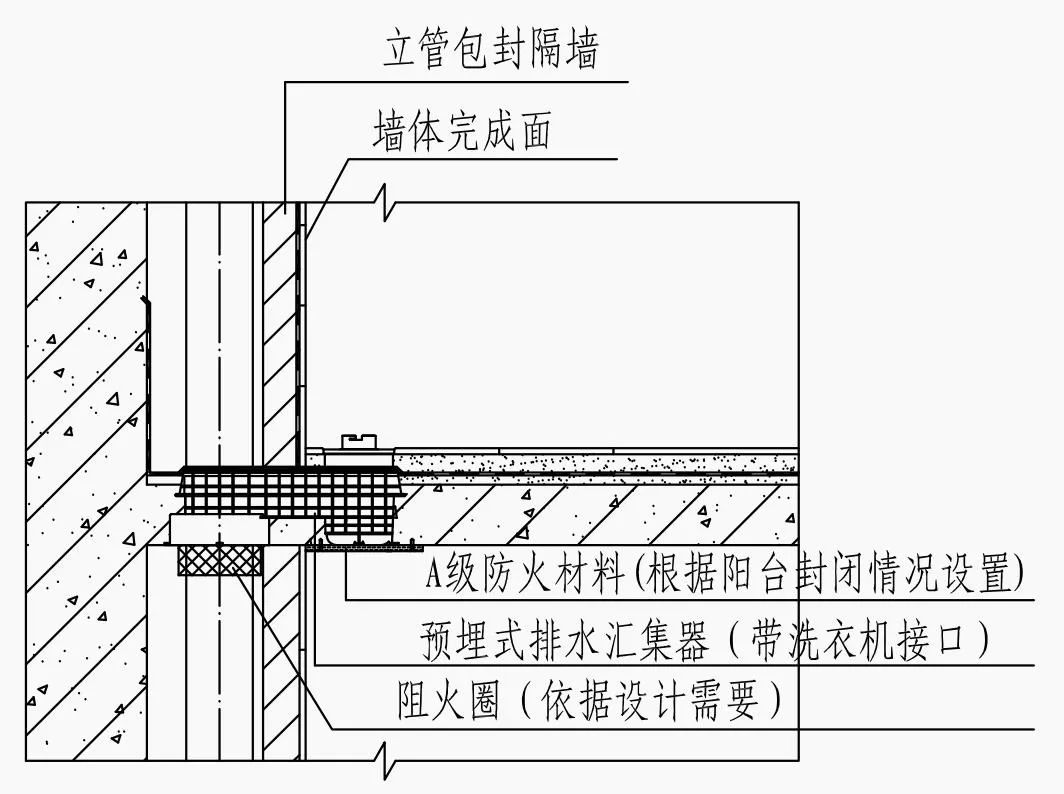

微降板同层排水建筑构造大样（降板150mm）

降板同层排水

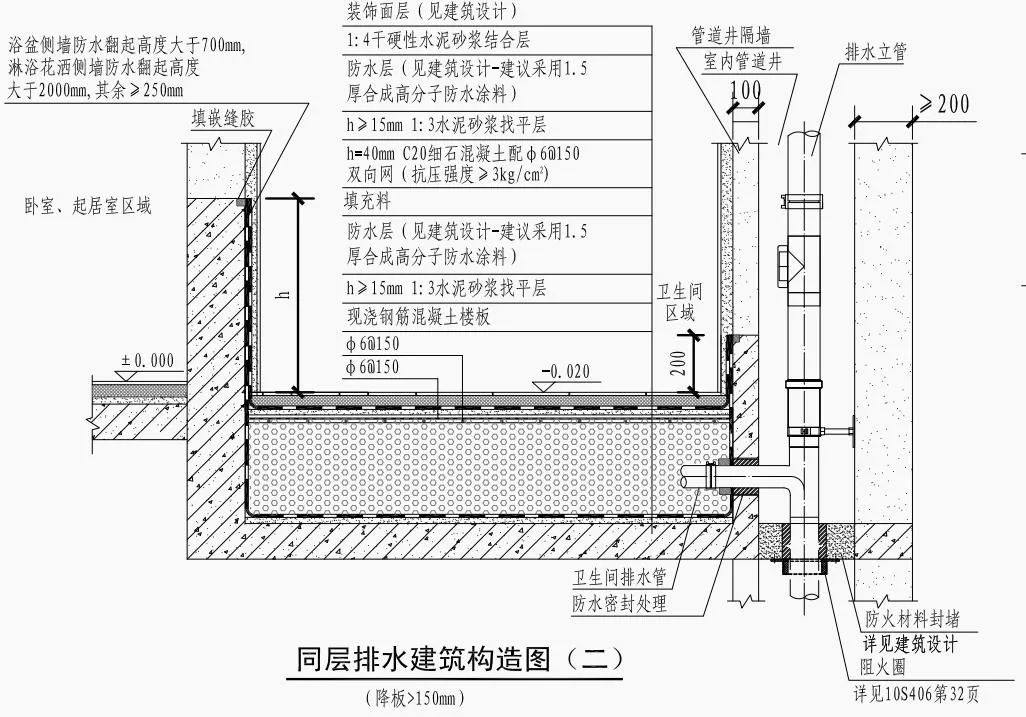

降板同层排水建筑构造（降板＞150mm）

沉箱积水，土建成本高，检修困难。

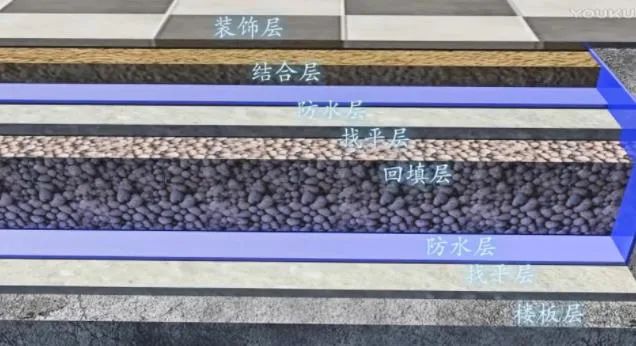

构造示意图

不降板同层排水

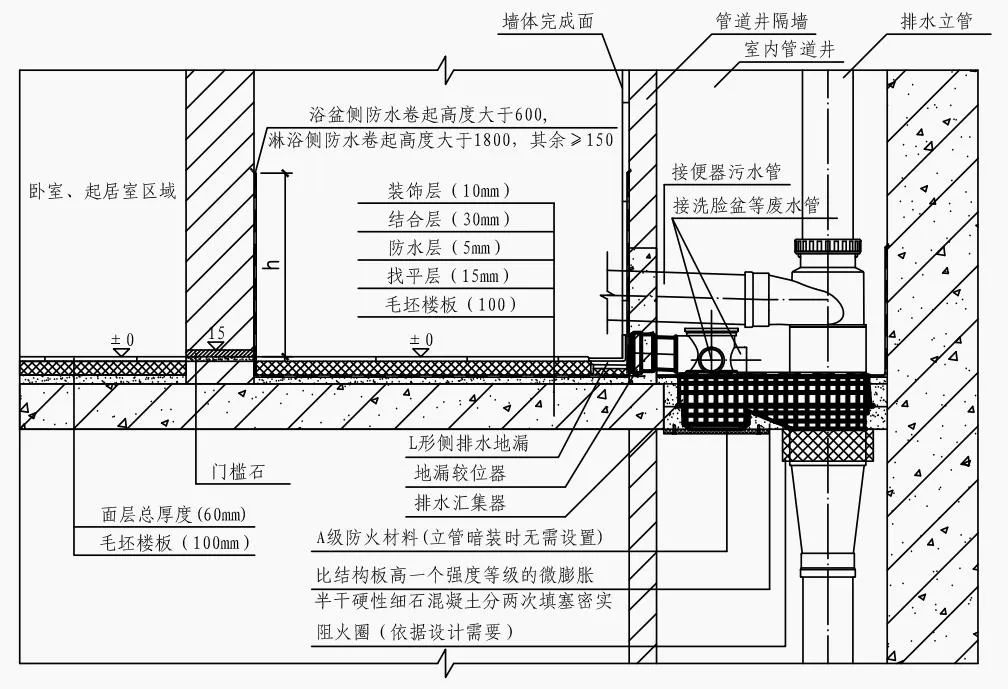

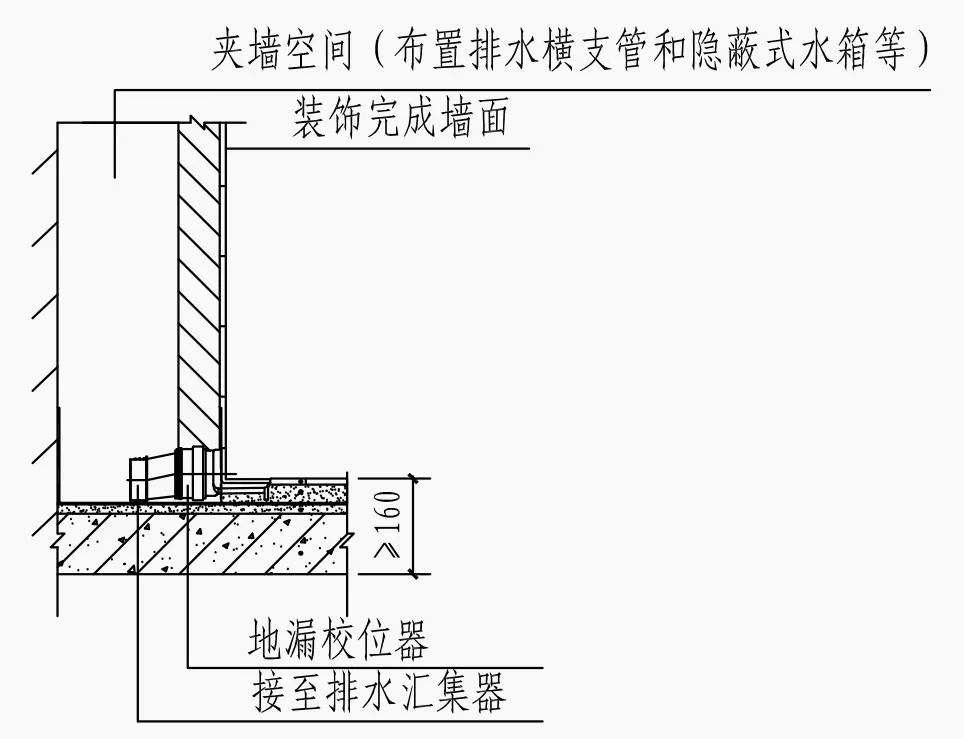

同层排水建筑构造（不降板，设地漏）

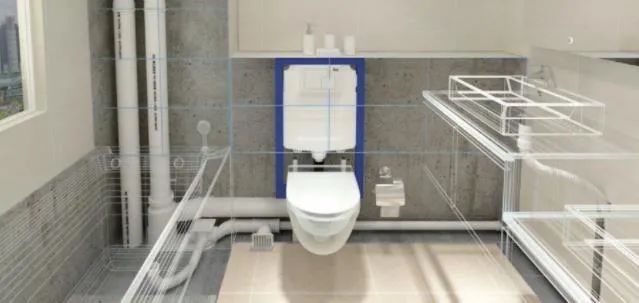

效果示意图

不降板同层排水优点

01提高空间利用率

02解决异味问题

03解决沉箱积水

04易于检修

05地漏设置方便

不降板同层排水成本低的原因

01只做一道防水

02无需支模

03无需降板，不需回填

04只需简单砂浆找平

05无二次排水装置

总之，同层排水随着工程实践和技术成熟未来必会越来越完善，不降板同层排水新趋势也必将大有可为。
