sketch up一键生成—提取地形

　Tips1：sketch up抓取地图

　　准备软件：sketch up pro 2017/2018 科学上网神器（文末获得）

　　优点：简单，易上手。

　　缺点：抓取范围较小，精度稍差。

　　①首先“科学上网”一下

　　话说，想当年SU8之前的版本，都可以直接抓地形的，那时的SU还是属于大佬g的。)

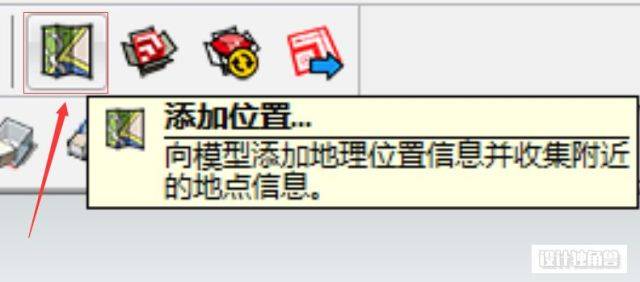

　　②打开SU 找到添加位置选取需要的范围（注意范围不能过大 有限制）

　　（注意，此处只能Sketch Up Pro 17或18）

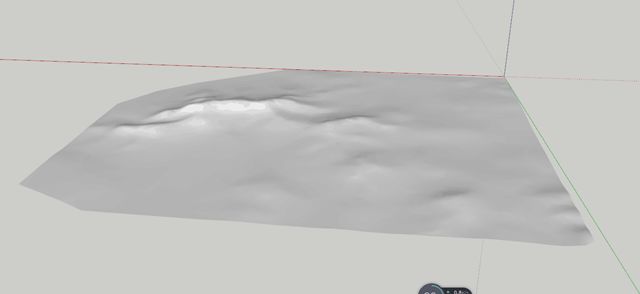

　　③获取地图 生成地形

　　▼动图演示▼

　　④如果需要阶梯状地形，可以导入rhino处理一下。

　　（具体操作见Tips3）

　　Tips2：LSV抓取地图

　　准备软件：LocaSpace viewer 、global mapper

　　（文末获得软件安装包）

　　优点：无范围限制，不需要“科学上网”

　　缺点：操作略复杂，需要下载安装上述软件

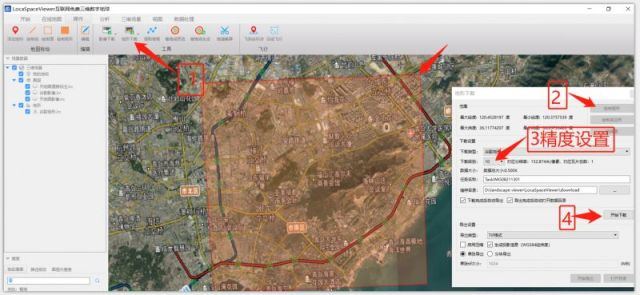

　　①打开LocaSpace viewer下载地形数据文件

　　②打开globalmapper→打开数据文件 找到刚下载的.tif数据打开

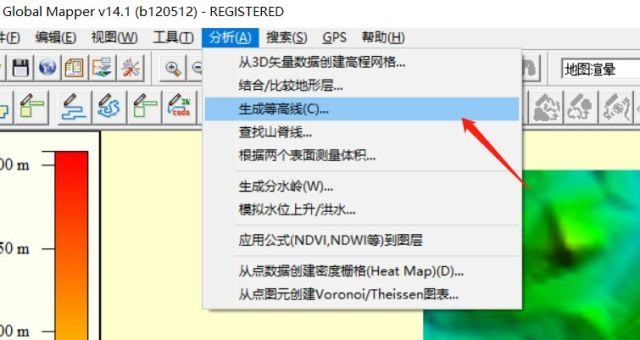

　　③分析→生成等高线

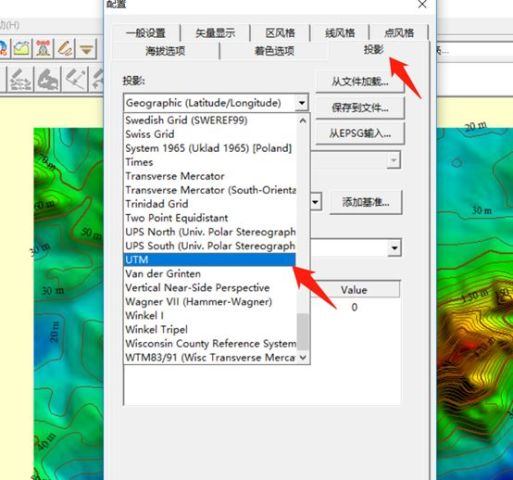

　　④工具→设置→投影 改成UTM

　　（不然生成的比例会错）

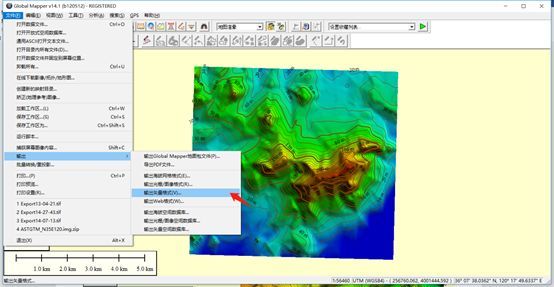

　　⑤选择导出DWG或DXF格式

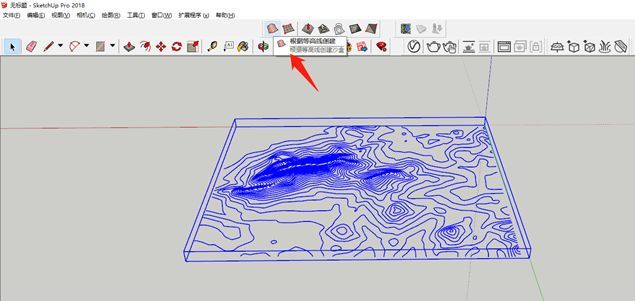

　　⑥ 将DWG导入SU 在沙盒工具中 点击根据等高线创建，就可以得到地形啦

　　（这个工具只有sketch up17或18中才有）

　　Tips3:阶梯地形转换

　　很多人见过这类地形图，

　　那如何把刚刚生成的地形做成这个样子呢？

　　请往下看~

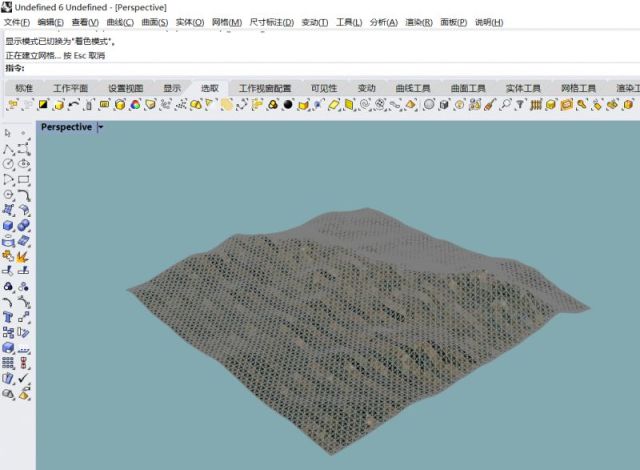

　　①把刚才得到的地形导入Rhino中

　　在导入选项中，选择修剪过的曲面，便于修改

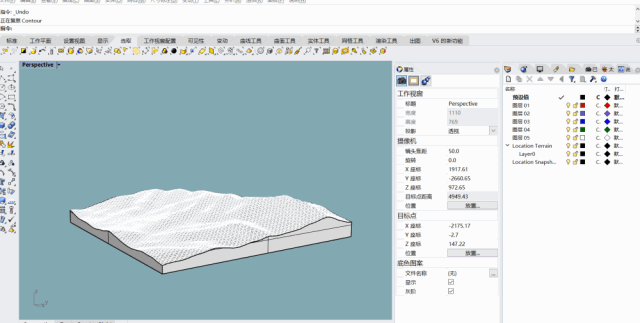

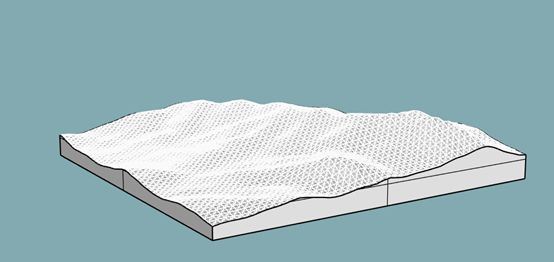

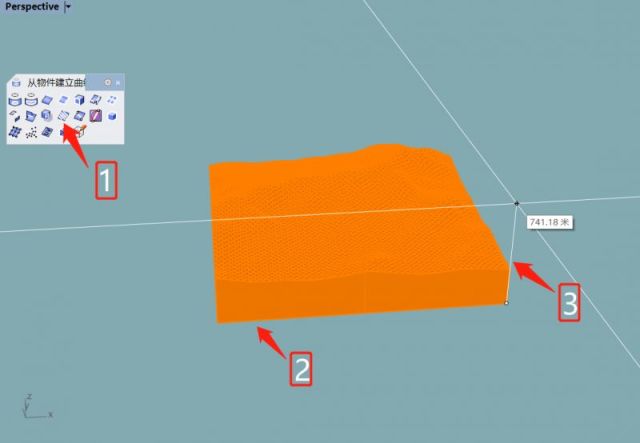

　　②利用挤出与修剪命令做个台子出来

　　③生成等距断面线。

　　点击等距断面线＞选择要生成等距断面线的物体＞绘制端点与方向（竖向）

　　▼动图演示▼

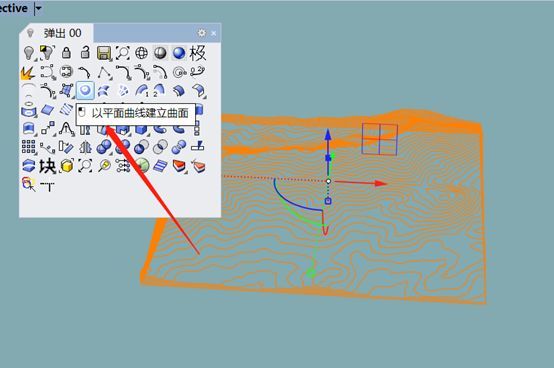

　　④将上一步生成的曲线单独拿出来，以平面曲线建立曲面

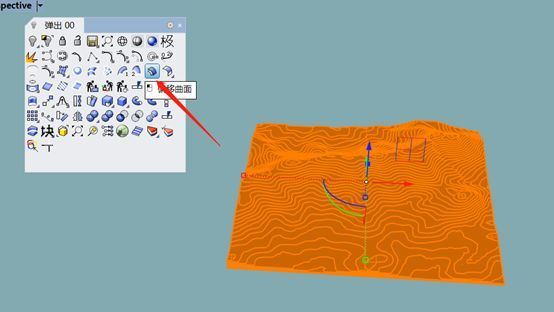

　　⑤将生成的曲面，向上偏移出一定厚度

　　（一般为相邻等高线高差）

　　⑥可以为它附上渐变色贴图，方便用于后期分析图。

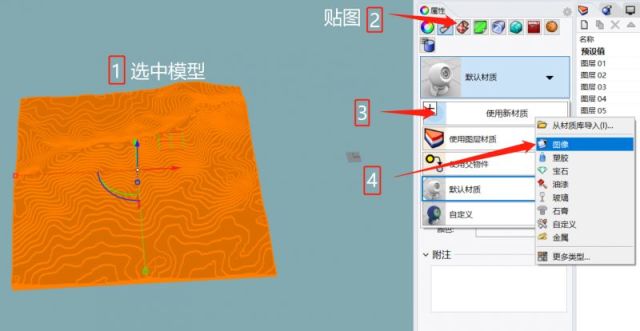

　　（先选中模型＞点击贴图＞点击使用新材质＞选择图像）

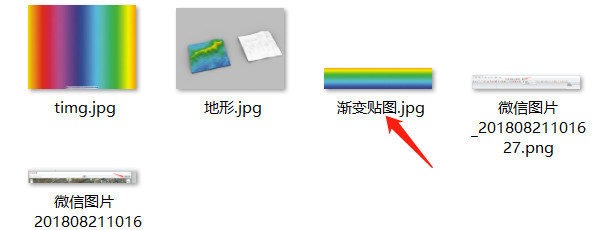

　　（找到渐变贴图，确定）

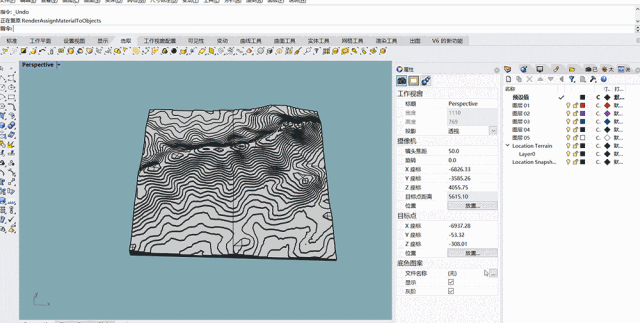

　　接着你就会发现自己的模型变成了这个鬼样子

　　这和想象的不一样啊

　　少侠莫慌，稍微设置一下就好啦

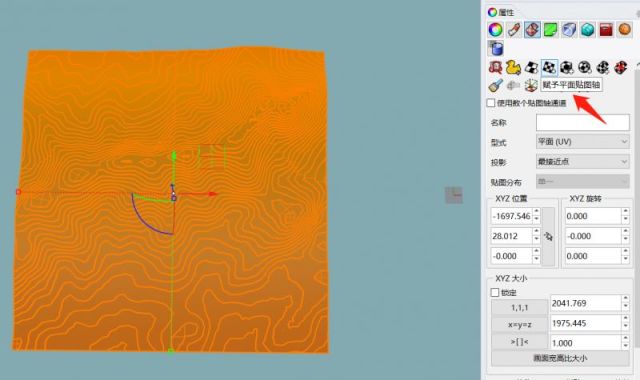

　　找到贴图轴，点击赋予平面贴图轴

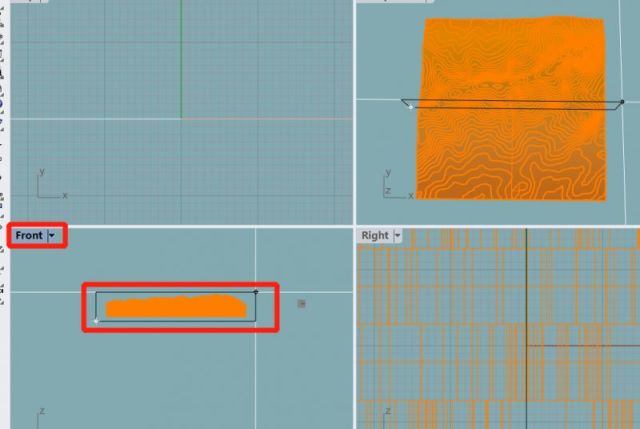

　　在Front视图中，画一个比模型稍大一些的框。

　　然后就成啦~ 可以拿去随便用啦。

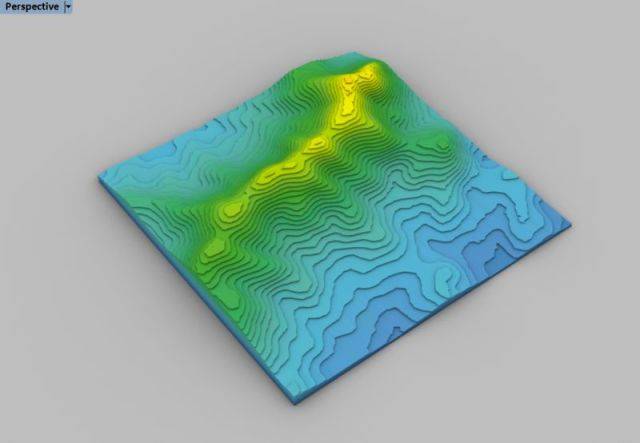

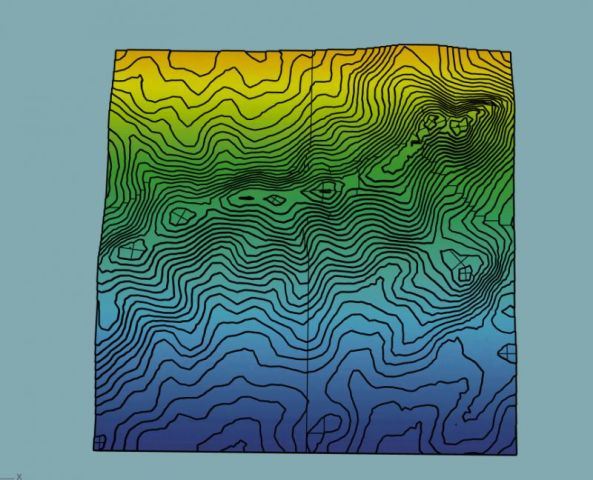

　　ps.这是Rhino6的渲染模式直接截图，是不是很好看~

　　▼动图演示▼

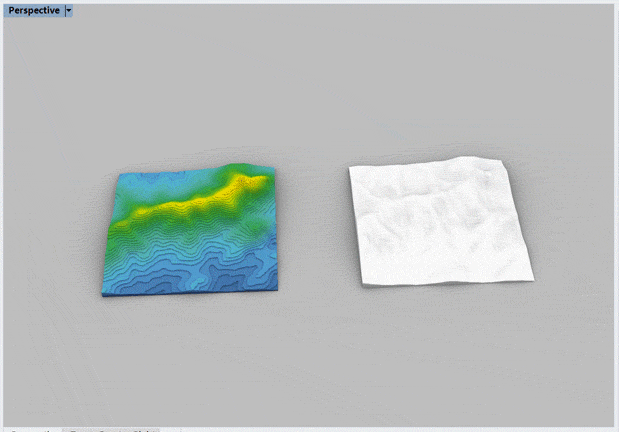

　　▼最终成果▼

　　怎么样，就问你6不6？

　　有了这三大法

　　无论是山川还是大河

　　无论是周边地形还是场地分析

　　让你从起跑线赢过其他同学
