1、LN-0首页(A2, 按公司标准)
2、LN-1.01图纸目录(A2图纸目录按公司标准)
3、LN-2.01设计说明(制作标准版,不同项目只进行局部修改;按国标提纲进行):
(1)项目概况:(需要注明项目名称;项目位置及建设单位)
(5)竖向设计说明:(主要包括地形设计说明,道路及及节点硬质铺装排水设计坡度规定以及遇到特殊情况如何解决)
(6)室外工程材料及构造措施:(主要包括材料的细节处理,本环节将最终影响到项目实施的最终效果,砌体做法要求及内部细节及与其他外在交接处理方式)
(7)施工要求:(主要是设计图纸中;一些不能具体反映的部分施工中的处理)
(8)图纸编排说明及图纸使用说明(主要介绍图纸索引及各专业图纸图号使用说明)

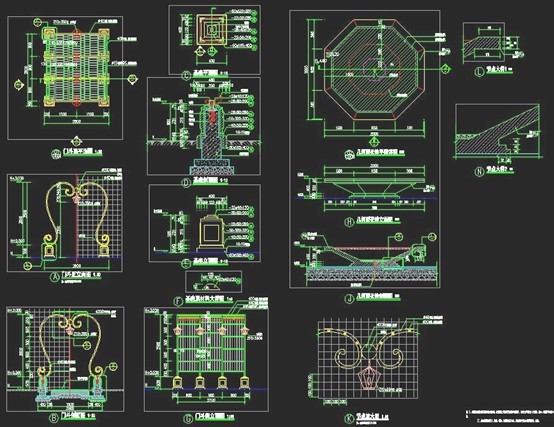

二、通用大样(图号以LD开头,图幅A2)
(1)硬质广场(分车行和人行)、道路(分主干道、次干道、园路、汀步)、路缘石做法(平地面、高出地面,道牙降坡),各种硬质相接细部做法,伸缩缝处理等类
(2)绿地收边做法,绿地与道路广场硬质相接做法类,绿地与木质平台相接做法、木质平台与硬质相接做法。
(5)栏杆、台阶通用做法类(含各种防护栏杆的节点做法)
(6)水景防水做法(横跨地库边界和落与素土上两种情况),坡道,挡土墙等类
(7)灯具、标识、家私或小品等非成品设计基座通用做法类
三、总图部分(图号以LP开头,图幅A1)

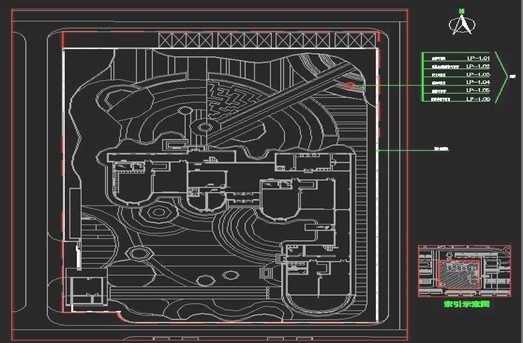

1、总平面索引图 LP-00 (A2)
技术要求原则:
(2) 尽量以景观功能组团或道路来分区,保证区域景观的完整性。以方便施工及看图;
(3) 分区后的图纸比例保证其不得超过1:300 (A1的图幅不够可以考虑加长版)

景观施工图图纸结构及内容技术要求_1

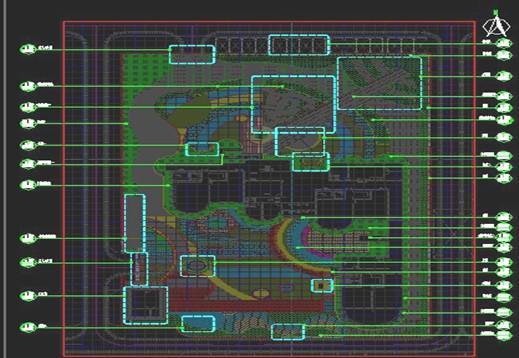

技术要求原则:
(1) 大节点的符号索引,不能与局部放大图作重复索引;
(2) 需表示清楚绿地、水体、和铺装线等关系;
(3) 索引符号均拉出平面图外整齐表达;不得出现交叉。

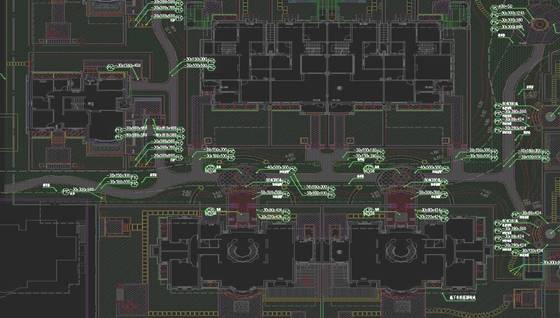

(4) 本图主要是对总图无法交代清楚的细部节点;进行下一步深化设计做出引导,主要是细部的铺装节点,景观构筑物节点,小品做出引导方便看图。

景观施工图图纸结构及内容技术要求_2
技术要求原则:

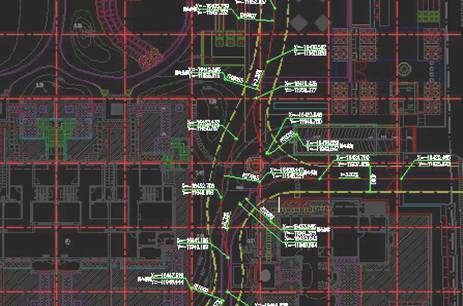

(1) 含大定位和控制点;需注意标注清楚与道路定位、建筑轴线之间的关系;
(2) 已经有索引的“局部放大详图”的区域不需重复定位,以免与局部图冲突
(3) 尽量以尺寸定位为主,必要时才使用坐标点;
(4) 尺寸尽量标三道,尽量在平面图外整齐表达,图内尺寸标注尽量不压线,需保证打印效果清楚;
(5) 不需表示铺装线,只需表示绿地和水体填充
示例图片

景观施工图图纸结构及内容技术要求_3

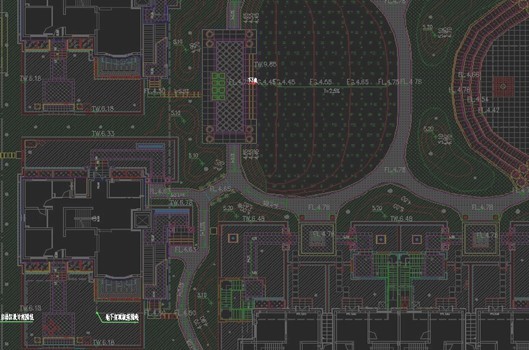

技术要求原则:(已经有索引“局部放大详图”的区域无需重复标高,只需有大控制点标高即可,以免与局部图冲突;不需表示铺装线,只需表示绿地和水体填充;除特殊要求外,均标完成面标高):
(1)道路标高:标交叉点、转弯点、变坡点标高,坡度、坡长及坡向;若无道路剖面可表示横断面坡向时,也需标明;需有道路中心线。
(2)场地(硬地)标高:仅标控制点标高和坡向,不需要标坡度和坡长。如一个广场内有坡度,则把最高标高和最低标高标一下,再加坡向即可。
(4)挡土墙标高:仅标角点和控制点标高
(5)水体标高:分“水面/水底”标高,在同一标高点上标注。
(6)需表示雨水口和地漏位置;排水沟用双虚线图例表示。(排水由顾问公司设计的,有排水平面图的,在此张图可以不表示雨水口和地漏)

景观施工图图纸结构及内容技术要求_4
技术要求原则:

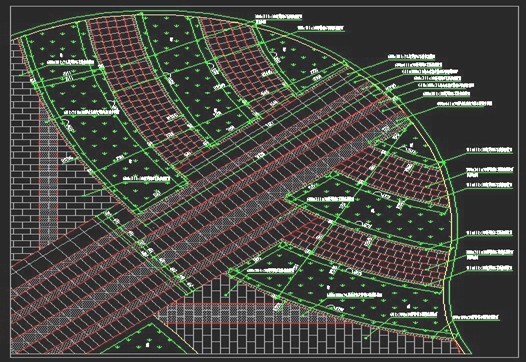

(1)按铺装材料规格1:1绘制在图纸模型空间里;
(2)已经有索引铺装详图的区域不需重复定位及标注材料,以免与详图冲突;
(3)同种规格不同材质或面层的需用点状填充加以区分。
(4)多次运用的铺装图形,索引到通用铺装详图里(比如园路分隔条,入户铺装平台)

景观施工图图纸结构及内容技术要求_5
技术要求原则:

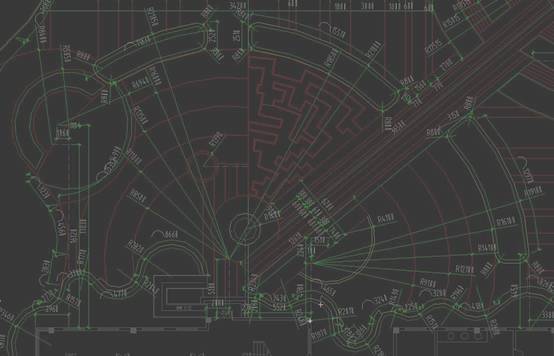

(1)如平面图无法用尺寸定位的不规则图形,需增加网格定位平面图
(2)以建筑轴线交点为原点,并标注其X、Y的坐标。
(3)网格单位为M,以方便在网格上标号;
(4)分大网格和小网格两各不同的线型,大网格宜为10M、20M,小网格酌情处理。
(5)在图右下角注明原点的绝对坐标,单位,及网格大小。

景观施工图图纸结构及内容技术要求_6
家具小品主要包括:小品、雕塑、指示牌、移动花钵、花箱、垃圾箱、成品桌椅等
技术要求原则:
(1)此张图可以如果能在索引平面图中表达清楚的话,可以不用单独出图
(2)此图不显示铺装,植物。仅表示水体填充。
(3)所有小品图例必须建立单独的图块。并且设为6号色,以便清晰打印。
(4)同类家具小品在不同地方需要不同的选型时,命名和对应的图谱上命名一致,并且图块用数字编号,如:
技术要求原则:
(1)图纸内需体现定位平面,铺装材料。

景观施工图图纸结构及内容技术要求_7
(5)大样及剖立面详图可采用相对标高,但要标明±0.00的绝对标高值.
(6)在大样平面图中,水底铺装要用铺装线来画,并且保证水池喷头及水底射灯在铺装的中心位置。
(8)如果门窗比较多的,需要出门窗表,包括门窗的数量,材料,以及开关方式等等。
(9)一些特殊材料或做法图纸上不能表达清楚的须在图右下角注明:
如:a.所有钢结构均为单面或双面贴角满焊,焊缝高不小于6MM,焊口除毛刺后挫平,防锈漆两道.
b.防腐木作防腐处理,连接方式为榫接,榫接处采用高性能胶粘结.
(10) 注意与一些配套工程的驻留及美化,如空调机箱,预埋管线等。
示例图片:

景观施工图图纸结构及内容技术要求_8
