01
道路篇
(w:宽度,L:长度,H:高度,S=L*W,i:坡度)
1、居住区市政道路:W>20.0m。
2、小区路:W=6.0~9.0m。
3、组团路: W=3.0~5.0m。
4、宅间小路:W>2.50m。
5、园路、人行道、坡道宽:W=1.20m。
6、轮椅通过:W≥1.50m。
7、轮椅交错:W≥1.80m。
8、尽端式道路的长度: L<120.0m,尽端回车场:S>12.0mx12.0m。
9、楼梯踏步最常用:H=0.15M,L=0.30M。
(1)范围:室外:H=0.12~0.16m,W=0.30m~0.35m。
(2)特别要注意的是不允许只设一级踏步,至少要两级,防止摔伤。
(3)旋转楼梯在距内圈扶手或简壁0.25m处,其踏面宽不应小于0.22m。
10、可坐踏步:H=0.20~0.35m,W=0.40~0.60m。
11、台阶长度超过3米或需改变攀登方向的地方,应在中间设置休息平台,平台:W<1.20m。
12、居住区道路最大纵坡:i<8%;园路最大纵坡:i<4%。
13、自行车专用道路最大纵坡:i<5%。
14、轮椅坡道一般:i=6%;i<8.5%;人行道纵坡:i<2.5%。
15、无障碍坡道高度和水平长度:(注:加*者只适用于受场地限制的改建、扩建的建筑物。)
坡度:1:20 1:16 1:121:10* 1:8*。
最大高度(m):1.50 1.00 0.75 0.60 0.35。
平长度(m):30.00 16.00 9.00 6.00 2.80。
(1)供残疾人使用的门厅、过厅及走道等地面有高差时应设坡道,坡道的宽度不应小于0.90m。
(2)每段坡道的坡度、允许最大高度和水平长度,应符合表3.3.2的规定。
(3)每段坡道的高度和水平长度超过规定时,应在坡道中间设休息平台,休息平台的深度不应小于1.20m。
(4)坡道转弯时应设休息平台,休息平台的深度不应小于1.50m。
(5)在坡道的起点及终点,应留有深度不小于1.50m的轮椅缓冲地带。
(6)坡道两侧应在0.90m高度处设扶手,两段坡道之间的扶手应保持连贯。
(7)坡道起点及终点处的扶手,应水平延伸0.30m以上。
(8)坡道侧面凌空时,在栏杆下端宜设高度不小于50mm的安全档台。
16、栏杆扶手:H=0.90m(室外踏步级数超过了3级时)。
17、残障人轮椅使用扶手:H=0.68m.85m。
18、栅栏竖杆的间距:W<0.11m。
19、低栏杆:H=0.2~0.3m;中栏杆:H=0.8~0.9m;高栏杆:H=1.1~1.3m。
20、路缘石:H=0.10~0.15m。
21、水篦格栅:W=0.25~0.30m。
22、车档:H=0.70m;间距=0.60m。
23、机动车停车车位指标大于50个时,出入口不得少于2个;机动车停车车位指标大于500个时,出入口不得少于3个;出入口之间净距须大于10m,出入口宽度不得少于7m,服务半径<150.0m。
24、主路纵坡宜小于8%,横坡宜小于3%,粒料路面横坡宜小于4%,纵、横坡不得同时无坡度。山地公园的园路纵坡应小于12%,超过12%应作防滑处理。主园路不宜设梯道,必须设梯道时,纵坡宜小于36%。
25、支路和小路,纵坡宜小于18%。纵坡超过15%路段,路面应作防滑处理;纵坡超过18%,宜按台阶、梯道设计,台阶踏步数不得少于2级,坡度大于58%的梯道应作防滑处理,宜设置护拦设施。
26、经常通行机动车的园路宽度应大于4m,转弯半径不得小于12m。
27、园路在地形险要的地段应设置安全防护设施。
02
水体及其他小品构筑物篇
1、一般近岸处水宜浅(0.40~0.60m),面底坡缓(1/3~1/5)。
2、底人工水体的近岸2.0m范围内的水深,不得大于0.7m,达不到此要求的应设护栏。无护栏的园桥、汀步附近2.0m范围以内的水深不得大于0.5m。
3、室外座椅(具):H=0.38~0.40m,W=0.40~0.45m。
4、双人椅:L=1.50m,靠背倾角:100-110°为宜。
5、围墙:墙柱间距:3-4m。
6、一般园林柱子灯高3-5m。
7、树池铸铁盖板:有1.2、1.5m规格大小和圆、方外型。
8、雨水篦子规格300×500、250×500。
9、亭:H=2.40~3.00m,W=2.40~3.60m,立柱间距=3.00m左右。
10、廊:H=2.20~2.50m,W=1.80~2.50m。
11、棚架:H=2.20~2.50m,W=2.50~4.00m,L=5.00~10.00m。
12、立柱间距=2.40~2.70m。柱廊:纵列间距=4-6m,横列间距=6-8m。
03
景观结构施工图、景观电气施工图篇
1、常见工字钢梁一般取1/20,受力小的时候可以取到1/30,再小的话稳定性堪忧。常见的混凝土梁取1/10左右,木梁 1/20。
2、灯具间距:按<<民用电气设计规范>>,为15~25m。
a、庭院灯高3米2*23W的节能灯,要求间距15米左右。
b、草坪灯高0.5米1*23W的节能灯,要求间距11米左右。
c、双臂路灯高10米2*250W的高压钠灯,要求间距40米左右。
3、室外音响 15-25w 间距15m。
依据以往景观工程设计及施工经验,和国家相关设计规范进行提炼,从硬景设计、种植设计、水电设计等方面总结景观设计施工图必知点。
【硬景设计】
一、总体设计要求
1.消防要求
总图中应做好消防车道及消防车登高面设计,注意人车分流;
高层建筑周围宜设环形或沿建筑的两个长边设置消防车道;尽端式消防车道应设18m×18m回车场。
消防车最小转弯半径:高层12m,多层9m。
消防车道最小宽度:登高面处6m,其它处4m,可做成隐性消防通道。
消防车道的坡度:登高面≯1%,其它处≯7%。
消防车道距建筑物距离宜≮5m。
2.流线设计
住宅出入口处应设置人车分流专用通道;动静态交通应组织合理,通达性好,对居住不造成干扰。
当商住楼住户大堂与流量大的商业服务空间临近时,商业用房的货运出入口宜设在地下室或与大堂入口异向布置,避免人、货流交叉,减少交通安全隐患。
3.无障碍设计
应考虑无障碍设计,各内容应满足规范或业主认可。
4.安全性考虑
水景、泳池边界有否护栏或绿化处理,平台临界边的护栏是否满足规范及安全要求(高度要在1050㎜以上)。
汀步小桥两米内水深不得超过500mm,否则就得设置栏杆,栏杆高度要求在1050㎜以上。

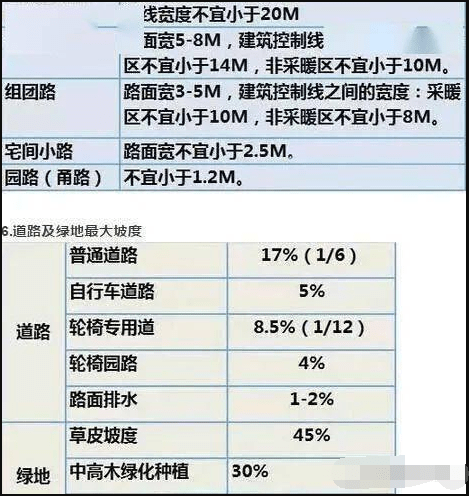

5.居住区道路宽度
二、总图设计图纸
1.图纸目录图纸名称与图号要准确。
2.设计总说明要包含(不限于)以下内容:
工程概况、设计依据、基本要求、土建构造说明、灌溉给排水工程说明、电气工程说明、种植工程说明、其他杂项。
3.总平面图重点要求
所采用的底图为最终确定的建筑规划总平图,并且各种建筑出地面部分已全部画出,位置尺寸准确。
图纸要涵盖全部的设计范围,无缺失漏画。
图纸中要包含所设计的全部硬质景观,且尺寸与大样图一致,位置准确。
正确的指北针与比例尺。
道路等要满足规范等的要求。
4.索引平面图
底图是最终正确的景观平面图。
所有的硬质景观均有大样详图索引,没有漏标。
硬质景观索引无重复,索引图号与后面对应的索引详图号一致。
5.总平面放线网络图(坐标定位图)、总平面放线尺寸图
底图是最终正确的景观平面图。
各硬质景观与道路广场要给出准确的坐标定位,或图纸给出易找的网络定位原点。
各硬质景观与道路广场要给出正确的尺寸标注,圆形、弧形要标明半径(或直径)并且还要给出圆心的坐标点,并且弧形还要标注出弧度。
6.铺装总平面
底图是最终正确的景观平面图。
各道路广场是否均注明了铺装面层所用材料的材质(含尺寸、厚度、色彩)。不能完全注明材料的区域要给出大样索引图号,在大样图中标明所用材料的材质。
各种铺装可采用不同的填充图案加以区分,不同铺装分界处要画出明确的分界线。
要给出物料统计表,列出各种铺装的面积及具体材质。
7.竖向总平面图
底图是最终正确的景观平面图。
所标注的标高要统一,绝对禁止相对标高与绝对标高同时出现的情况。
场地标高与排水坡度不能有矛盾。
不能有标注错误。
所有场地不能有漏标。
各坡度是否满足无障碍设计规范的要求。
水景深度、防护墙体是否满足设计规范要求。
8.户外家具平面布置图
底图是最终正确的景观平面图。
室外标志系统是否满足物业要求。
室外休息坐椅、凳布置是否合理。
室外垃圾桶等布置是否满足需要,位置安排是否合理,其选址应注意减少混乱且方便易达。
三、节点详图
1.广场道路铺装
道路要一次设计到位,避免纠纷。
广场铺装以硬质材料为主,形式及色彩搭配应具有一定的图案感,不宜采用无防滑措施的光面石材、地砖、玻璃等。广场出入口应符合 无障碍设计要求。
广场等处要给出做法或图案大样,如图案中有异型的面层材料,要给出异型的面层材料的大样图(要标明详细尺寸)。
除小园路外,道路应设置路牙,避免草地高于路面,造成雨水泥水流到道路上,路牙高度一般100-150mm为宜。
道路、广场的砼板要每隔4-6米留条伸缩缝。间隔60米应留一胀缝。
要给出各种不同铺装及道路的剖面做法详图。
2.健身、游乐场所
健身运动、游乐场应分散在住区、方便居民就近使用又不扰民的区域,不允许有机动车和非机动车穿越运动场地。
运动区应保证有良好的日照和通风,地面宜选用平整防滑适于运动的铺装材料,同时满足易清洗、耐磨、耐腐蚀的要求。
室外健身器材要考虑老年人的使用特点,要采取防跌倒措施。
儿童游乐场应该在景观绿地中划出固定的区域,一般均为开敞式。游乐场地必须阳光充足,空气清洁,能避开强风的袭扰。应与住区的主要交通道路相隔一定距离,减少汽车噪声的影响并保障儿童的安全。游乐场的选址还应充分考虑儿童活动产生的嘈杂声对附近居民的影响,离开居民窗户10m远为宜。
儿童游乐场周围不宜种植遮挡视线的树木,保持较好的可通视性,便于成人对儿童进行目光监护。
儿童游乐场地面铺装最好用弹性材料,游戏场内避免有坚硬的石头等硬物,避免儿童受到伤害。
3.硬质景观小品
通常要有平面大样、立面、剖面、及结构剖面图,如比较复杂的还应该有细部做法大样图。
(1)便民设施
便民设施包括有音响设施、自行车架、饮水器、垃圾容器、座椅(具),以及书报亭、公用电话、邮政信报箱等。
音响设计外形可结合景物元素设计。音箱高度应在0.4-0.8m之间为宜,保证声源能均匀扩放,无明显强弱变化。音响放置位置一般应相对隐蔽。
自行车在露天场所停放,应划分出专用场地并安装车架。自行车架分为槽式单元支架、管状支架和装饰性单元支架,占地紧张的时候可采用双层自行车架,自行车架尺寸要满足要求。
饮水器的高度宜在800mm左右,供儿童使用的饮水器高度宜在650mm左右,并应安装在高度100-200mm左右的踏台上。
饮水器的结构和高度还应考虑轮椅使用者的方便。
垃圾容器分为固定式和移动式两种。普通垃圾箱的规格为高60-2000px,宽50-1500px。放置在公共广场的要求较大,高宜在2250px左右,直径不宜超过1875px。
室外座椅(具)的设计应满足人体舒适度要求,普通座面高38-1000px,座面宽40-1125px,标准长度:单人椅1500px左右,双人椅3000px左右,3人椅4500px左右,靠背座椅的靠背倾角为100-110°为宜。
座椅(具)材料多为木材、石材、混凝土、陶瓷、金属、塑料等,应优先采用触感好的木材,木材应作防腐处理,座椅转角处应作磨边倒角处理。
(2)信息标志:
各种标志应确定统一的格调和背景色调以突出物业管理形象。
(3)栏杆、扶手:
栏杆大致按高度尺寸分为以下3种:
矮栏杆,高度为30-1000px,不妨碍视线,多用于绿地边缘。也用于场地空间领域的划分。
高栏杆,高度在2250px左右,有较强的分隔与拦阻作用。
防护栏杆,高度在100-3000px以上,超过人的重心,以起防护围挡作用。一般设置在高台的边缘,可使人产生安全感。
扶手,设置在坡道、台阶两侧,高度为2250px左右,室外踏步级数超过了3级时必须设置扶手,以方便老人和残障人使用。供轮椅使用的坡道应设高度0.65m与0.85m两道扶手。
(4)围栏、栅栏
围栏、栅栏具有限入、防护、分界等多种功能,立面构造多为栅状和网状、透空和半透空等几种形式。
围栏一般采用铁制、钢制、木制、铝合金制、竹制等。栅栏竖杆的间距不应大于110mm。

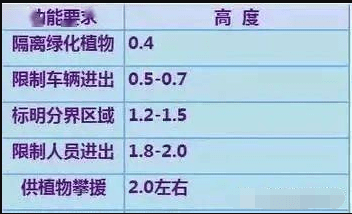

围栏、栅栏设计高度:
(5)挡土墙
挡土墙的形式根据建设用地的实际情况经过结构设计确定。
挡土墙必须设置排水孔,一般为3m2设一个直径75mm的排水孔,墙内宜敷设渗水管,防止墙体内存水。
钢筋混凝土挡土墙必须设伸缩缝,配筋墙体每30m设一道,无筋墙体每10m设一道。
(6)坡道
居住区道路最大纵坡不应大于8%;园路不应大于4%;自行车专用道路最大纵坡控制在5%以内;轮椅坡道一般为6%;最大不超过8.5%,并采用防滑路面;人行道纵坡不宜大于2.5%。
(7)台阶
台阶的踏步高度(h)和宽度(b)是决定台阶舒适性的主要参数,两者的关系如下:2h+b=60-150px为宜,一般室外踏步高度设计为300px-400px,踏步宽度750px-875px。
低于250px的高差,不宜设置台阶,可以考虑做成坡道。
台阶长度超过3米或需改变攀登方向的地方,应在中间设置休息平台,平台宽度应大于1.2m,台阶坡度一般控制在1/4-1/7范围内,踏面应做防滑处理,并保持1%的排水坡度。
为了方便晚间人们行走,台阶附近应设照明装置,人员集中的场所可在台阶踏步上暗装地灯。
4.雕塑
雕塑在布局上一定要注意与周围环境的关系,恰如其分地确定雕塑的材质、色彩、体量、尺度、题材、位置等,展示其整体美、协调美。
雕塑应具有时代感,要以美化环境保护生态为主题,体现住区人文精神。以贴近人为原则,切忌尺度超长过大。更不宜采用金属光泽的材料制作。
5.水景
水景设计应结合场地气候、地形及水源条件。根据设计确定适当的防水方式。
(1)瀑布跌水
瀑布按其跌落形式分为滑落式、阶梯式、幕布式、丝带式等多种,并模仿自然景观,采用天然石材或仿石材设置瀑布的背景和引导水的流向(如景石、分流石、承瀑石等),考虑到观赏效果,不宜采用平整饰面的白色花岗石作为落水墙体。
为了确保瀑布沿墙体、山体平稳滑落,应对落水口处山石作卷边处理,或对墙面作坡面处理。
瀑布因其水量不同,会产生不同视觉、听觉效果,因此,落水口的水流量和落水高差的控制成为设计的关键参数,居住区内的人工瀑布落差宜在1m以下。

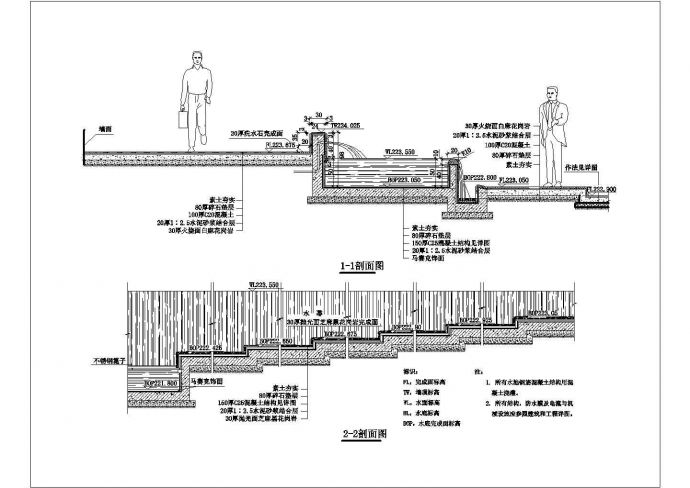

跌水是呈阶梯式的多级跌落瀑布,其梯级宽高比宜3∶2-1∶1之间,梯面宽度宜在0.3-1.0m之间。
(2)溪流
溪流分可涉入式和不可涉入式两种。可涉入式溪流的水深应小于0.3m,以防止儿童溺水,同时水底应做防滑处理。可供儿童嬉水的溪流,应安装水循环和过滤装置。不可涉入式溪流宜种养适应当地气候条件的水生动植物,增强观赏性和趣味性。
溪流的坡度应根据地理条件及排水要求而定。普通溪流的坡度宜为0.5%,急流处为3%左右,缓流处不超过1%。
溪流宽度宜在1-2m,水深一般为0.3-1m左右,超过0.4m时,应在溪流边采取防护措施(如石栏、木栏、矮墙等)。
溪流水岸宜采用散石和块石,并与水生或湿地植物的配置相结合,减少人工造景的痕迹。
(3)大面积水池
一般在水深0.3-1.5m,为了防止陆上动物的侵扰,池边平面与水面需保证有0.15m的高差。不足0.3m的浅水池,池底可做艺术处理,显示水的清澈透明。水深如超过50㎝,岸边必须加防护栏杆。
(4)喷泉
喷泉所用喷头要适应场所的需要。
6.亭廊等景观构架
(1)亭
亭的形式、尺寸、色彩、题材等应与所在居住区景观风格相适应、协调。亭的高度宜在2.4-3m,宽度宜在2.4-3.6m,立柱间距宜在3m左右(设计有特殊需要的除外)。
木制凉亭应选用经过防腐处理的耐久性强的木材。
图纸要有完整的平面大样、立面、剖面、结构及细部大样做法图。
平面大样图中要注明详细尺寸,通常应该有顶平面图、底平面图,底平面图中还应该注明地面饰面材料。
立面、剖面图中应包含详细尺寸,所用材料及做法。
结构图应包含柱子的基础做法,如为混凝土结构的亭子,还应该明确柱梁等的配筋。
(2)廊
廊的宽度和高度设定应按人的尺度比例关系加以控制,避免过宽过高,一般高度宜在2.2-2.5m之间,宽度宜在1.8-2.5m之间。
图纸要有完整的平面大样、立面、剖面、结构及细部大样做法图。
各图纸应按需要标明准确的尺寸、材料及做法。
(3)棚架
棚架高宜2.2-2.5m,宽宜2.5-4m,长度宜5-10m,立柱间距2.4-2.7m。
棚架下应设置供休息用的椅凳。
图纸要有完整的平面大样、立面、剖面、基础做法、整体结构及细部大样做法图,各图纸要标明准确的尺寸、材料及做法。
(4)膜结构
结构及详细做法要由专业厂家二次设计。
居住区内的膜结构设计应适应周围环境空间的要求,不宜做的过于夸张,位置选择需避开消防通道。
膜结构的悬索拉线埋点要隐蔽并远离人流活动区。
膜结构一般为银白反光色,醒目鲜明,因此要以蓝天、较高的绿树,或颜色偏冷偏暖的建筑物为背景,形成较强烈的对比。
【种植设计】
一、总体设计要求:
1.设计的基本要求
植物配置要有足够的层次,除设计特殊要求外,一般都要有 大乔木-小乔木-花灌木-修建球类、地被-草坪等五个层次。
除销售要求必须设计为欧式风格的几何图案外,一般要设计为自然式种植,以显现生态。
绿地率要达到规范要求。
充分发挥植物的各种功能和观赏特点,合理配置,常绿与落叶、速生与慢生相结合。
要注重 种植位置的选择,以免影响室内的采光通风和其他设施的管理维护。
植物品种的选择要在统一的基调上力求丰富多样。
2.苗木选用要求
选用的植物要适应本地气候与土壤。并且多选用本地区生长或易找的植物,以控制成本。
多数为无需修剪或易修剪的植物。
选用不易染病虫害的植物。
选用无毒、无难闻气体挥发的植物。
如有由刺、落果的植物,其布置要考虑对人体可能造成的伤害,尽量布置在行人不易接近的地方。
基地内原有植物尽量留用。

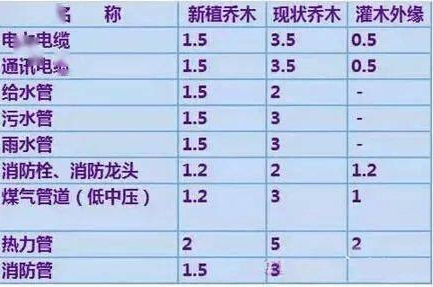

3.植物与地下管线的距离要求(指外沿到乔灌木中心距离单位M)

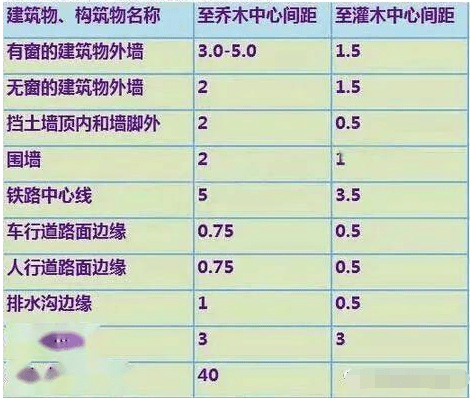

4.植物与建筑物、构筑物的最小间距单位M
二、具体图纸
1.植物材料表
图纸中应注明的规格、数量是否全面。
乔木规格应注明:高、冠幅、胸径,如果是行道树还要注明最低要求的分枝点。
灌木规格应注明:高、冠幅、地径
地被要标明:高、冠幅、每平米种植数量、修剪要求
蔓生物要注明枝长;丛生植物要注明一丛最低要保证多少枝。
2.乔灌木种植图
底图是最终正确的景观平面图。
小环境的各生态特性是否适合所设计植物种类的生长。
是否满足消防等规范的要求。
要标明植物种类、规格、数量。
各种不同品种的植物要用不同的图例,以便于区分。
地下车库或人防顶板上回填土是否满足种植要求。
3.地被种植图
底图是最终正确的景观平面图。
小环境的各生态特性是否适合所设计植物种类的生长。
要明确各地被种植块的种植范围。
要标明地被种类、种植面积。
各不同地被植物运用不同的填充图案,以便于区分。
【水电设计】
一、室外排水
景观排水施工图是否与原设计室外雨污水施工图就接驳关系协调一致,对景观设计增加的雨水口、检查井等要求纳入室外雨污水施工图。
景观排水施工图的管底标高、管段长度、排水方向、排水坡度标注是否规范,管网是否有定位标注。
景观排水管道与其它管网是否在标高上存在冲突。
路面排水方向与路面标高有无矛盾,道路面层标高设计时应向雨水进水口方向找1-2 %坡,避免进水口高于路面。
设计的雨水口位置是否恰当,数量是否能够满足排水需要。
室外工程如雨水管井过多而影响路面美观,可采用雨水盲沟排水方式,上用卵石装饰,雨水或雨水管排入盲沟内,统一排入市政管网(本方法主要适用多层住宅)。
景观排水设计的管井定位是否与道路、路崖、单元出入口、入户庭院、主要道路出入口、残疾人坡道、地下车库入口坡道等冲突,影响美观。
是否有详细的施工说明以明确管材选型、管井选型,做法参照的图集。
是否有各类管井、雨水口的详图,管道过道路埋深不足时的包固详图,各类管道进出管井的详图或参照图集。
景观水池的放空管及溢水管设否设置合理,是否已接入雨水管网。
各类管井盖板的详图,是否与景观相匹配。
二、绿化灌溉用水
不同性质的用水是否分别设置计量水表。
各类用水的接驳点是否合理,是否已纳入室外给水施工图中。
灌溉取水点分布是否均匀,是否能够满足绿化养护的基本需要。
水表井及浇水井的做法详图或引用图集。
景观喷水池的补水设计。
三、水景动力及景观照明用电
计量配电总箱设计需满足苏州供电习惯性做法要求,定位是否合理,是否有合适的遮阳措施。
设计要满足国家有关规范要求。
景观照明设计分全夜、半夜两个时段控制,回路设置应便于平时与节日区别控制。
草坪灯、路灯、围墙灯等应分别为不同的多个回路,可单独开关,并应加装定时开关,灯的控制最好引到控制中心,通过BA一起控制。
注意通道和踏步的灯应和路灯放在一个回路中,便于行走。
在绿化带上的各种灯的基础应降低200,使灯基础的砼不要外露,可被草坪或苗遮挡,灯定做时,灯竿可加长。
有灯座的灯,其基础的形状应和灯座形状一样,可考虑预埋钢件固定。
大型的活动场所应考虑照明,并应单独控制。
避免强光直接照射到住户屋内。
避免漏布景观灯具、动力用电的线路。
所有回路要标明回路编号,且回路编号不能重复。
注意核定超长距离回路的电压损失。
景观喷水池、游泳池等是否按规范设置等电位联结,并选定参照图集。
水下灯是否采用安全电压。
水下灯、潜水泵的电源管路是否要求做好等电位。
接地系统是否与小区系统保持一致,相应的接地极做法是否明确。
各回路是否进行漏电保护。
总配电柜处是否设计了浪涌装置。
