景观施工图构成大纲(包含技术规范及原则)

 景施工的载体,是完美体现方案的工具,是施工进行的凭证,是从方案到现实落地的完美体现。

施工图组成是一个最基础的问题,也许有人会问,为啥老是强调这些基础?因为有很多人不知道其具体的大纲组成以及怎么正确的去画一套完整的施工图。

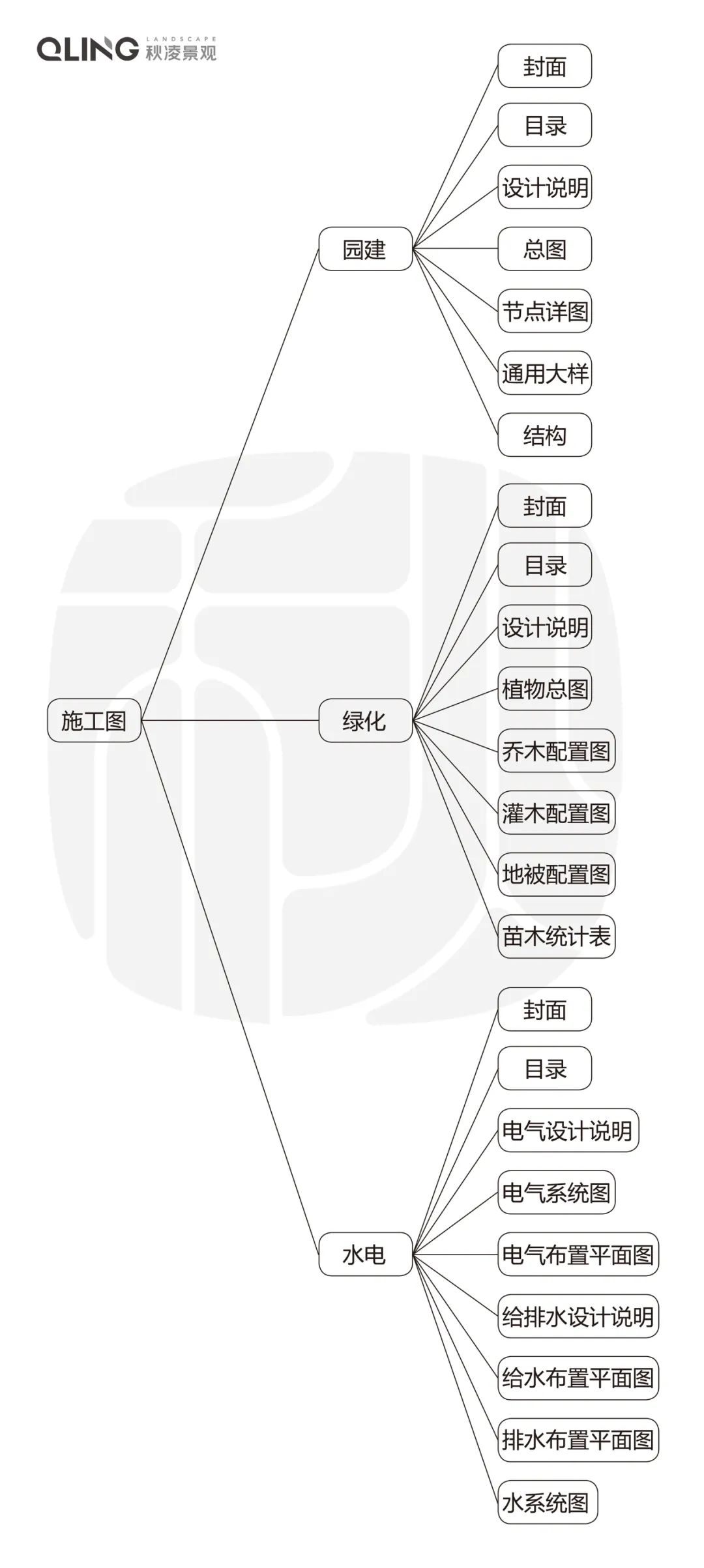

施工图构成大纲

640-651

01

规范要求

规范要求:其实就是在画图之前你必须所知的技术规范及原则,不仅包含国家及地方颁布的有关规范及规程,还有公司内部的制图及排版要求。

下面就一些基本画图要求做一个示范讲解

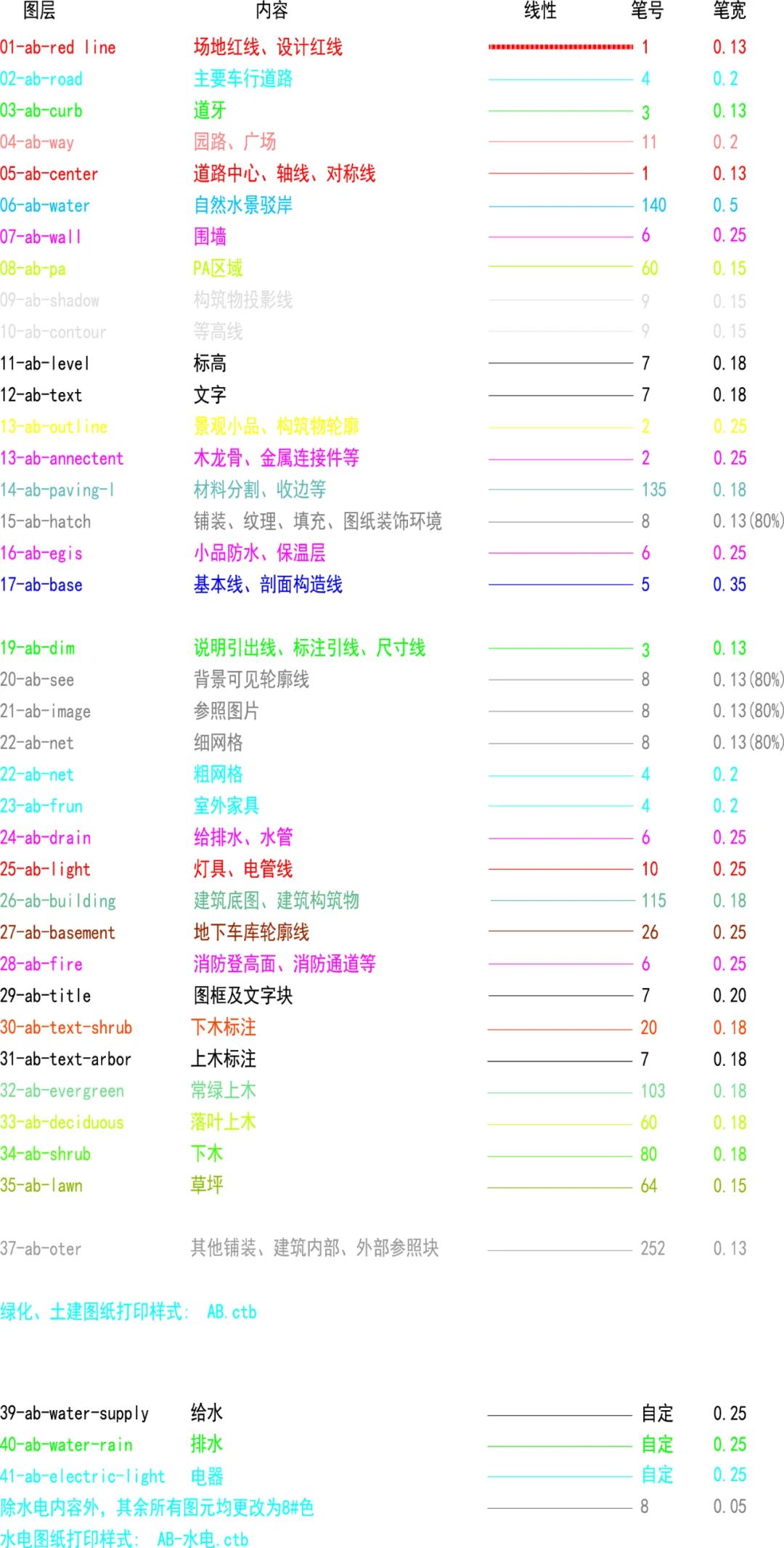

01、线型及图层设置(打样)

640-652

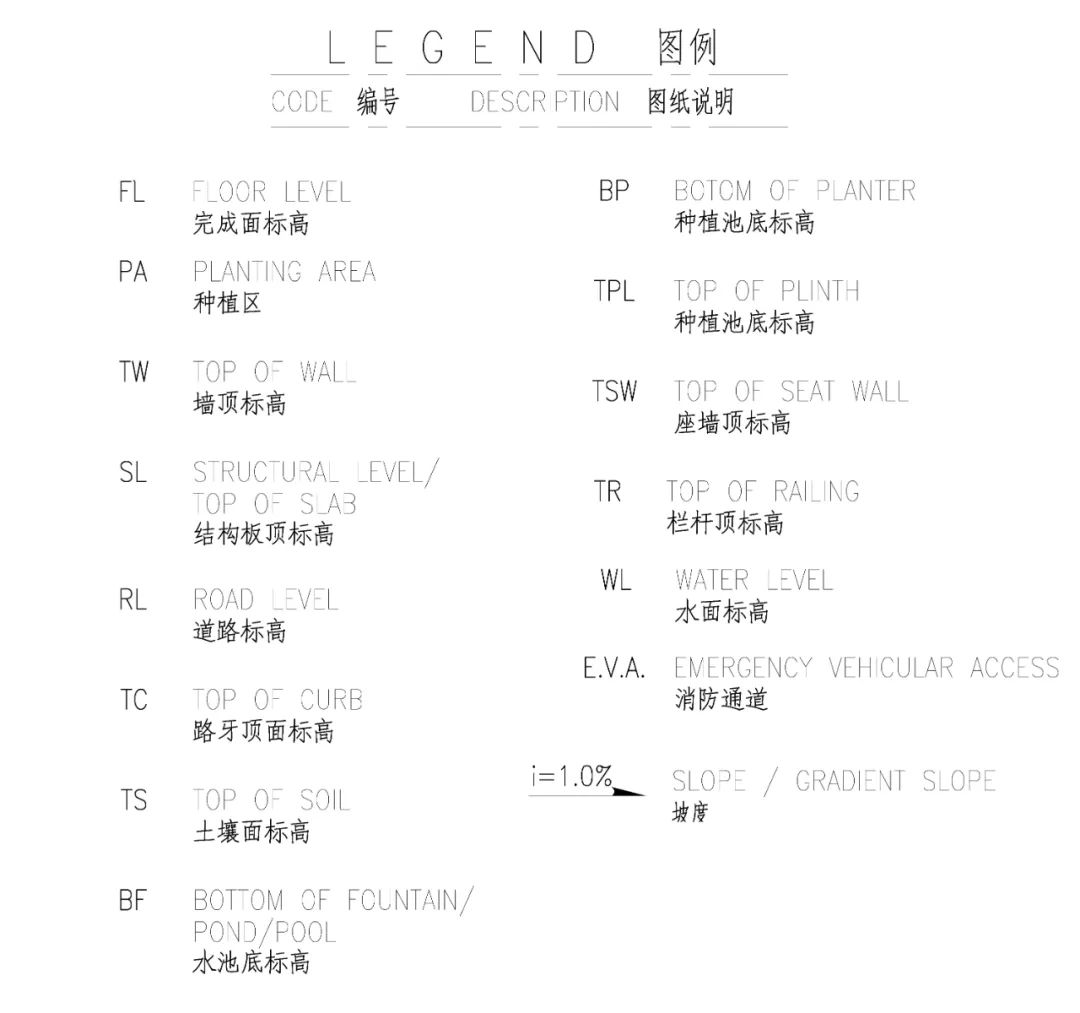

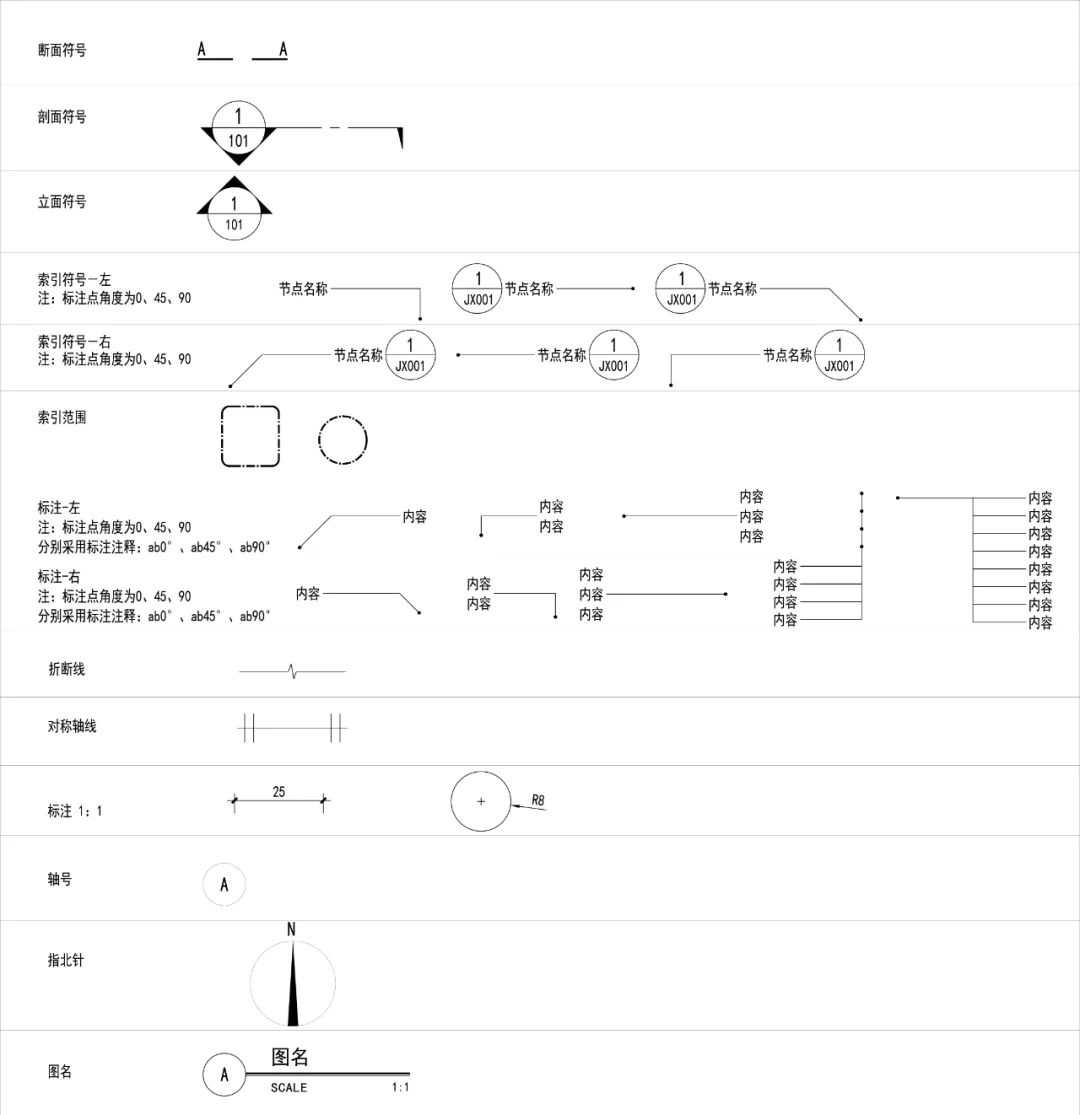

02、图纸符号说明

640-653

03、图纸标注说明

640-654

02

园建部分内容

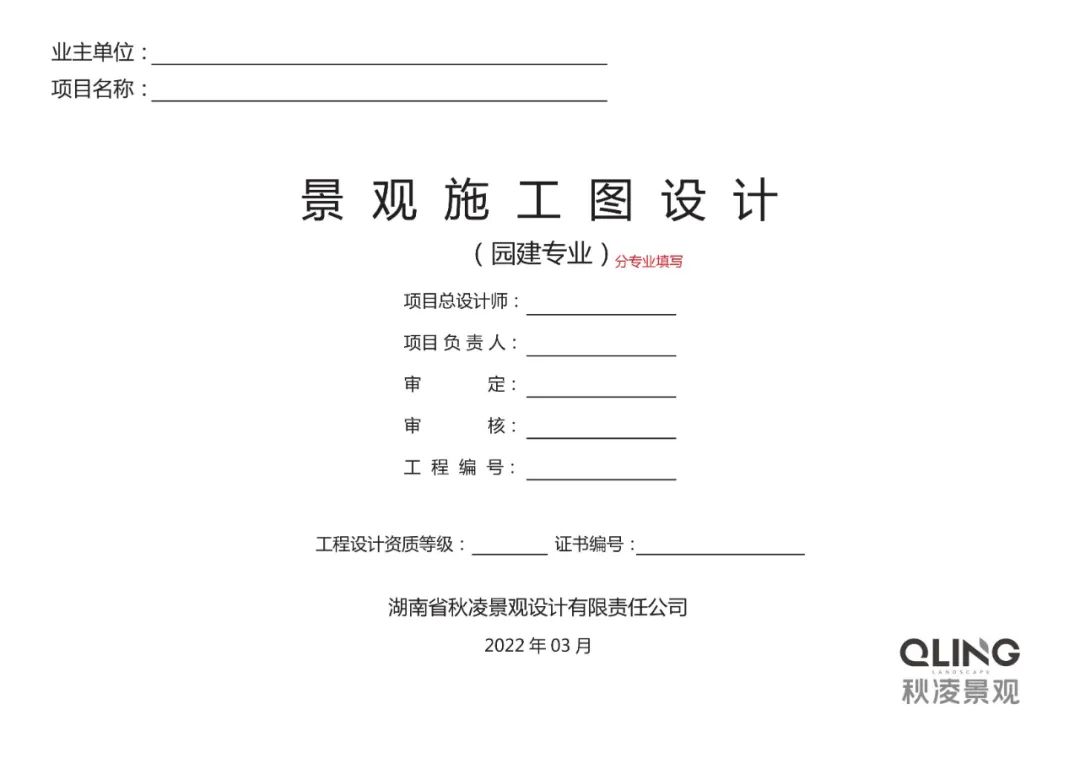

01、封面制作要求(打样)

640-655

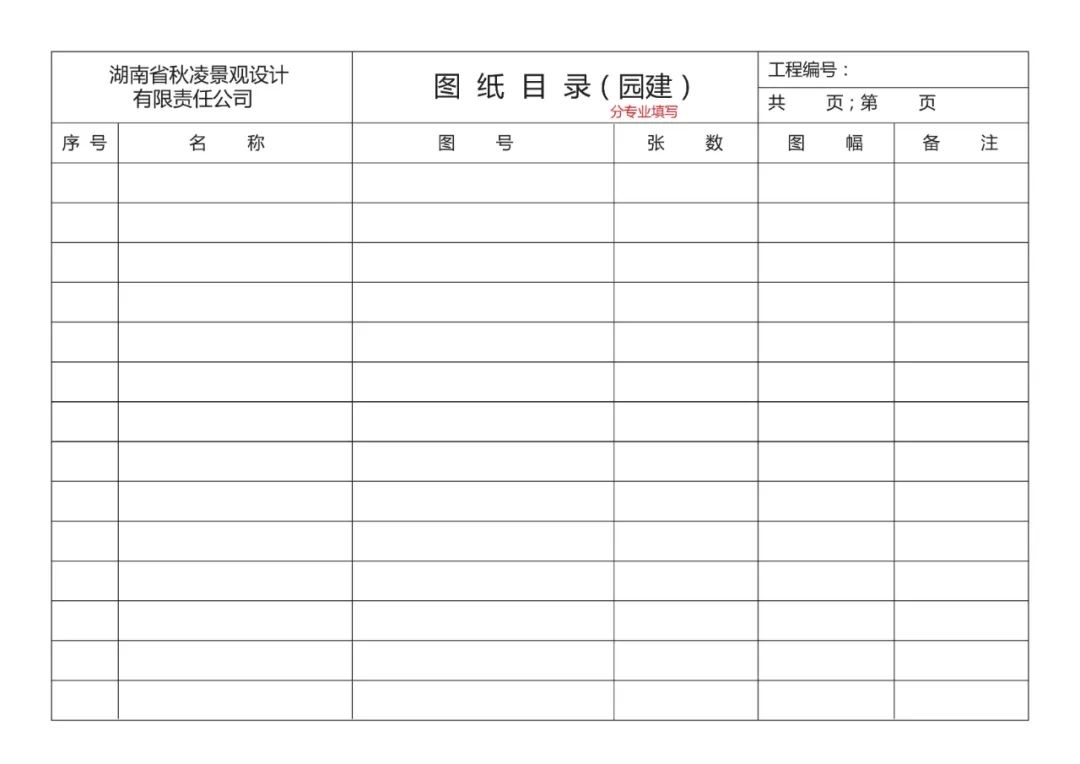

02、目录制作(打样)

640-656

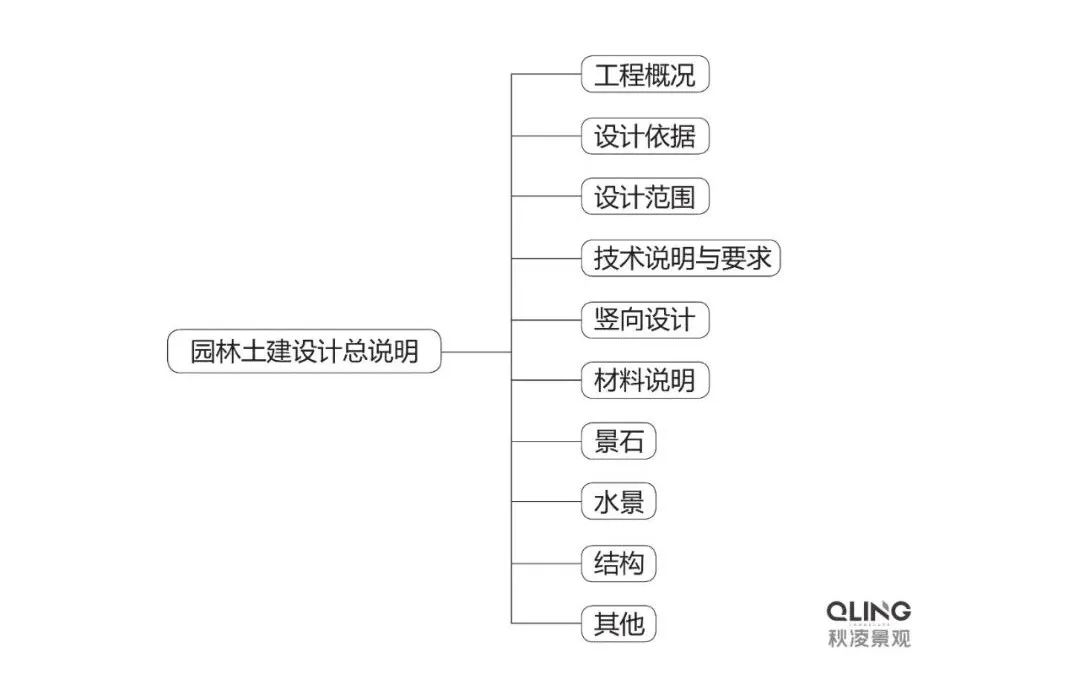

03、园建总说明(打样)

640-657

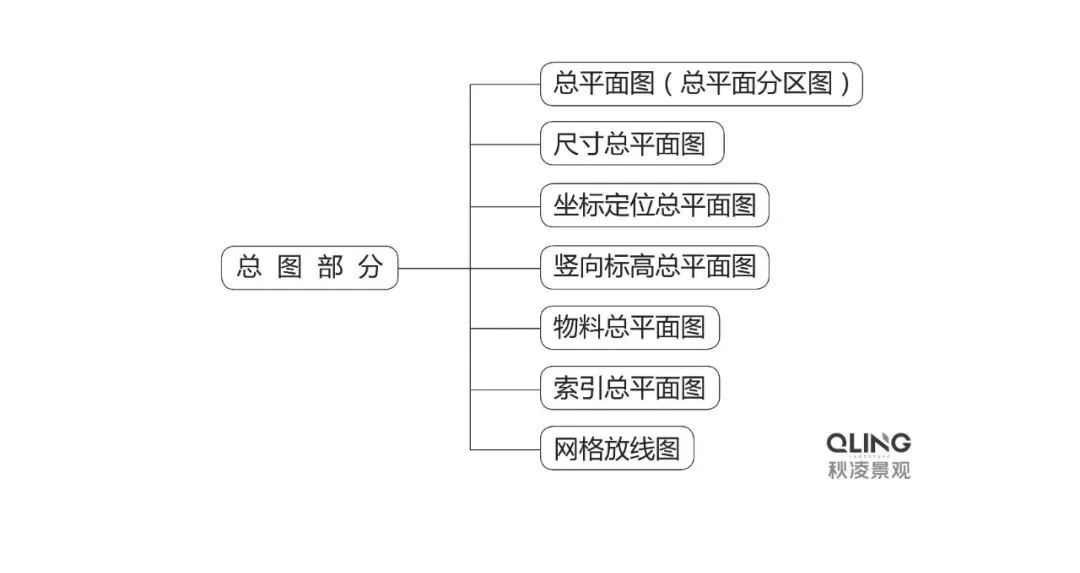

04、总图部分构成(打样)

640-658

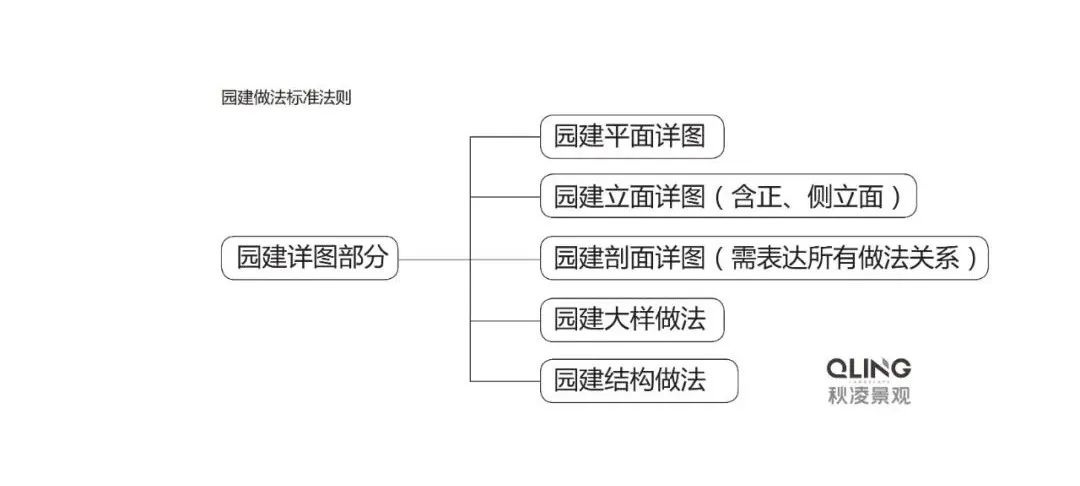

05、园建部分构成(打样)

640-659

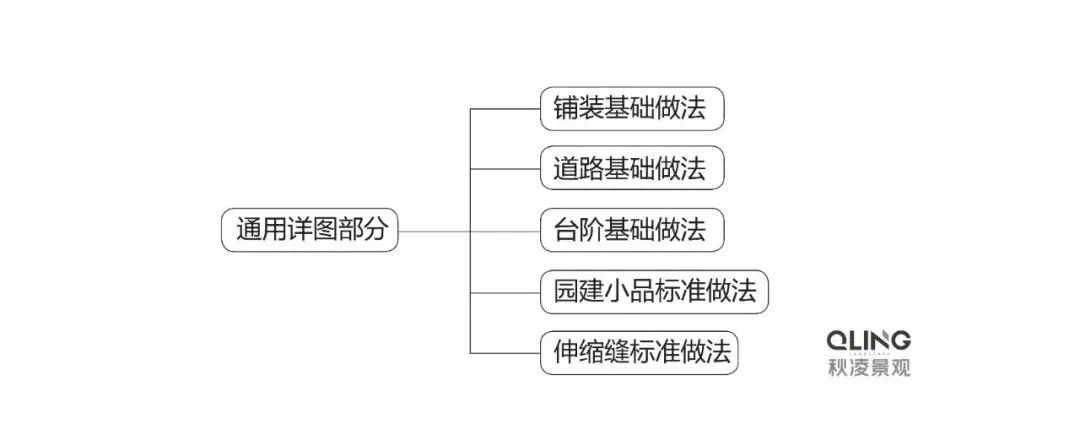

06、通用详图部分构成(打样)

640-660

03

绿化部分内容

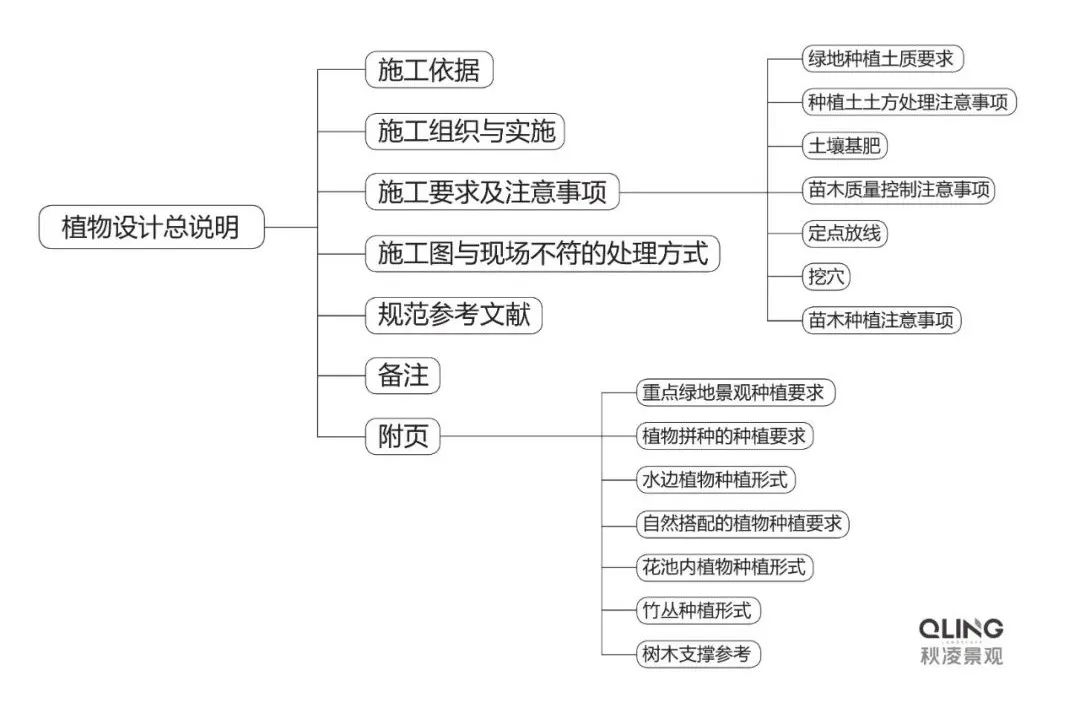

01、绿化设计总说明(打样)

640-661

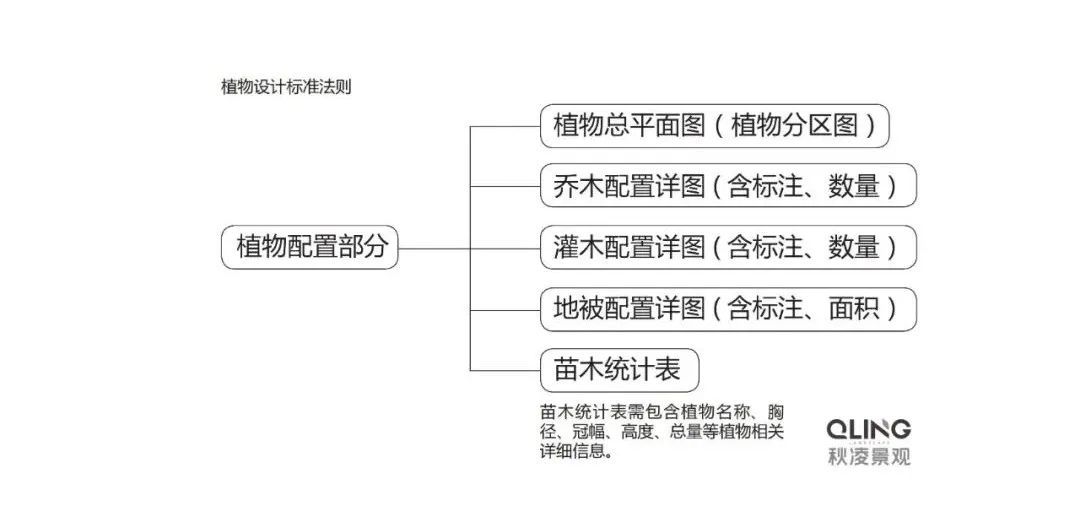

02、部分构成(打样)

640-662

04

水电部分内容

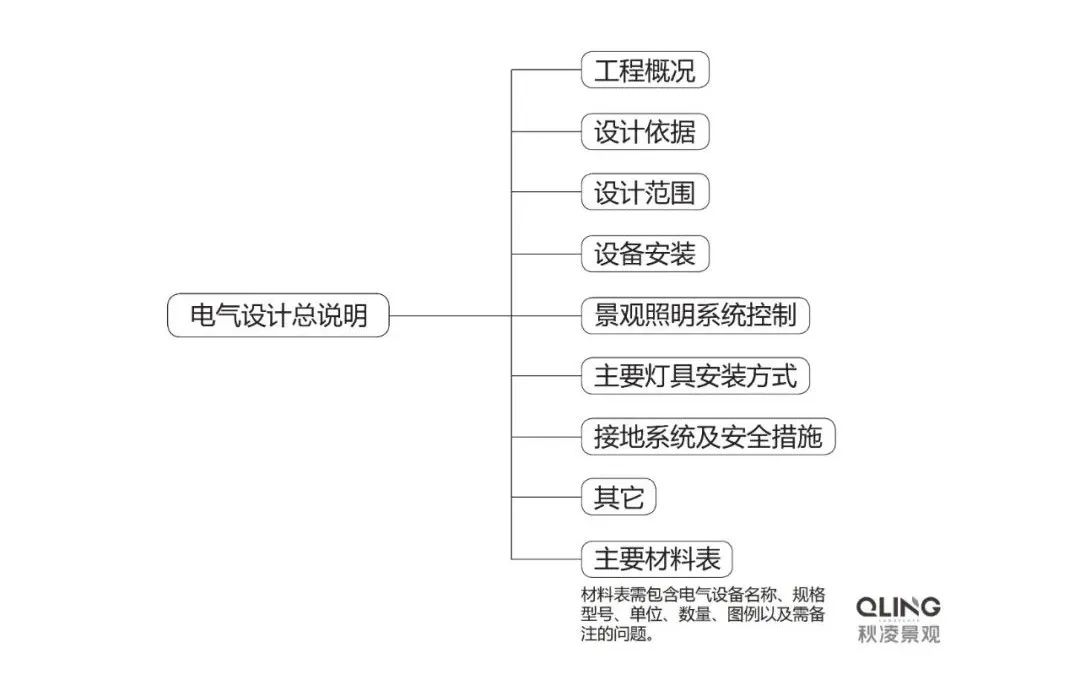

01、电气设计总说明(打样)

640-663

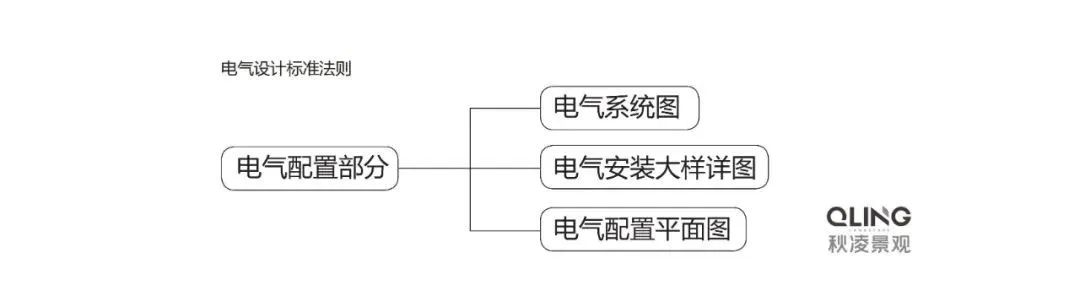

02、电气部分构成(打样)

640-664

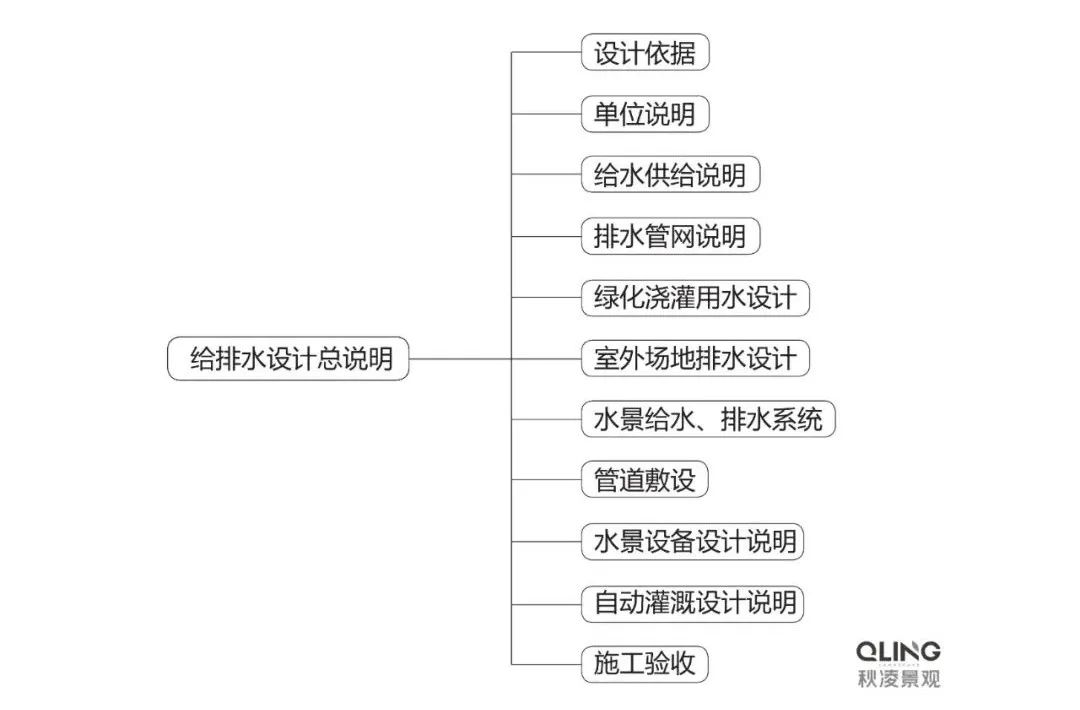

03、给排水设计总说明(打样)

640-665

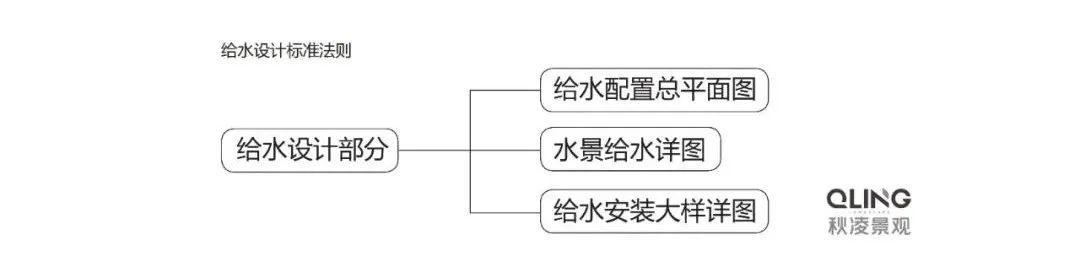

04、给水部分构成(打样)

640-666

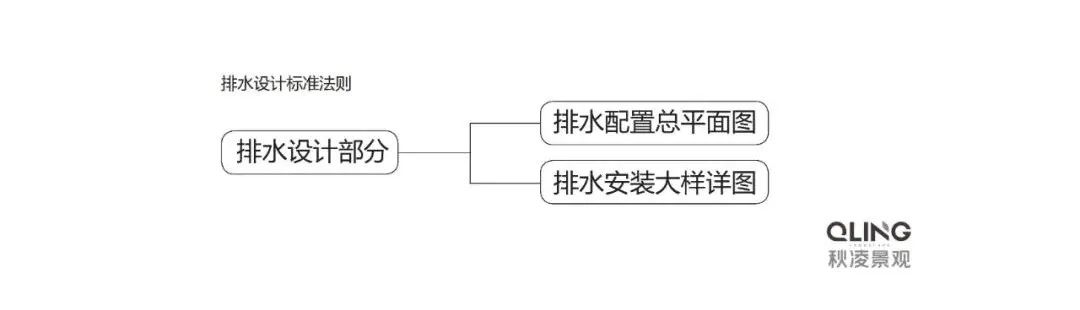

05、排水部分构成(打样)

640-667
