景观检查井井盖的设计施工全攻略

灵感屋

2个月前发布

0487

在景观设计中，检查井既要满足检修功能，又需融入环境不显突兀。其设计核心在于功能实用与视觉“隐身”之间的平衡，同时保障施工人员和使用者的安全防坠。

检查井的功能/ Manhole

检查井担任着管道检修的入口功能，工人通过井口进入地下，维修或更换破损的给排水、电缆管道；

还是连接枢纽：在管道拐弯、变径或交汇处，确保水流、线路顺畅过渡.

检查井还帮助我们进行清淤疏堵：雨季前打开井盖清理落叶泥沙，防止排水系统瘫痪。

最后，检查井方便我们进行流量调控：安装阀门控制灌溉或水景用水，比如旱季限流保护生态。

类型	功能	适用场景	井深要求
雨水检查井	雨水管网连接、清淤检修	广场、道路、绿地排水系统	≥0.7m（管径≤600mm）
污水检查井	生活污水管道检修	建筑周边、化粪池连接	≥1.0m
电力电信井	管线敷设与检修	景观照明、监控系统	≥0.8m
绿化给水井	灌溉系统阀门控制	草坪、花坛灌溉节点	0.5-0.6m

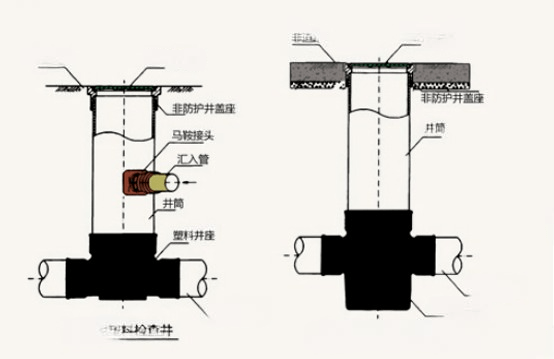

检查井的构造

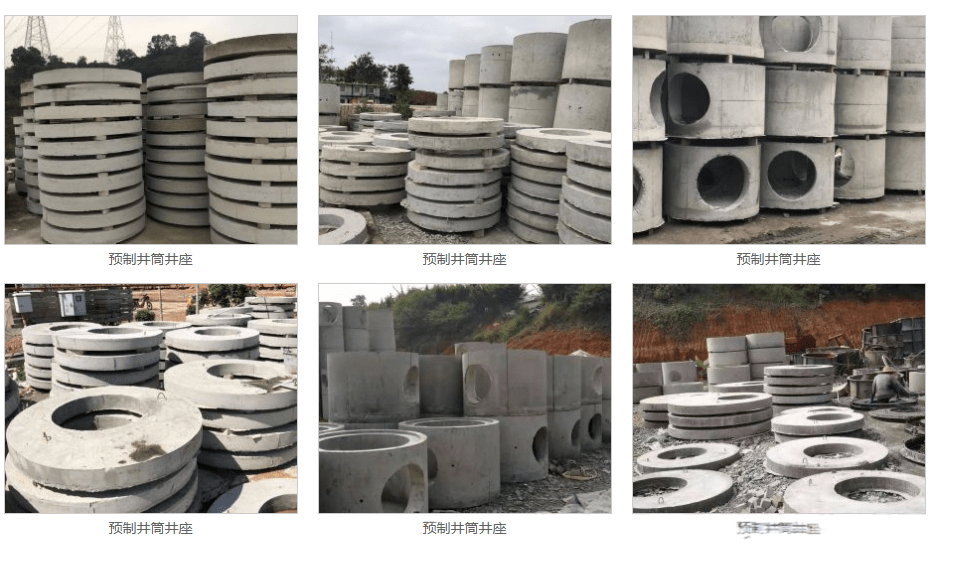

井体常采用预制混凝土或砖砌结构，内径不小于70厘米，井深根据管线深度调整。井底需浇筑10厘米厚混凝土垫层，侧壁以防水砂浆抹面，防止渗漏。井盖则选用承重250kN以上的球墨铸铁或复合材料，表面可定制镂空花纹或植草孔洞，既保障安全，又弱化工业感。

井体结构表（以圆形混凝土检查井为例）：

构件	材料与规格	施工要点
井盖	球墨铸铁/复合材料，承载力≥250kN	与铺装平齐，误差≤±3mm
井筒	预制混凝土管（Φ700-1000mm）	接口用橡胶圈+水泥砂浆密封
流槽	C20混凝土浇筑，坡度≥0.01	与管道内底平齐，防止积淤
井底	10cm厚C15混凝土垫层	超挖时换填碎石并夯实
踏步	塑钢/铸铁，间距30cm	距井口70cm开始设置

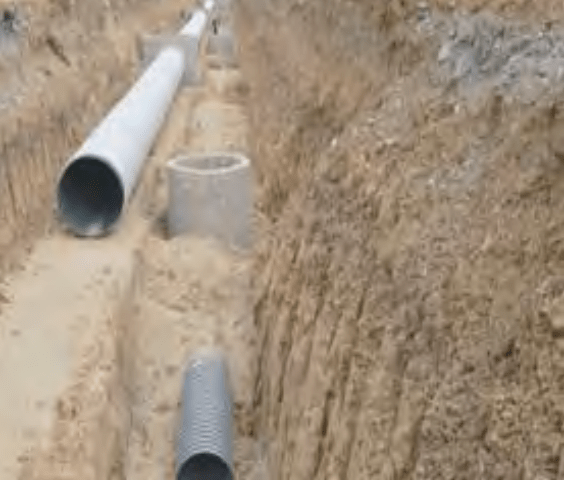

施工时，先精准定位放线 → 开挖后夯实基底 → 分层砌筑井壁并预埋管道接口 → 关键细节在于井周回填——采用粗砂分层夯实，避免后期沉降 → 完工前需进行闭水试验，确保30分钟内渗水量达标。

b01e1d6630085f7d6116a388423a0d0c

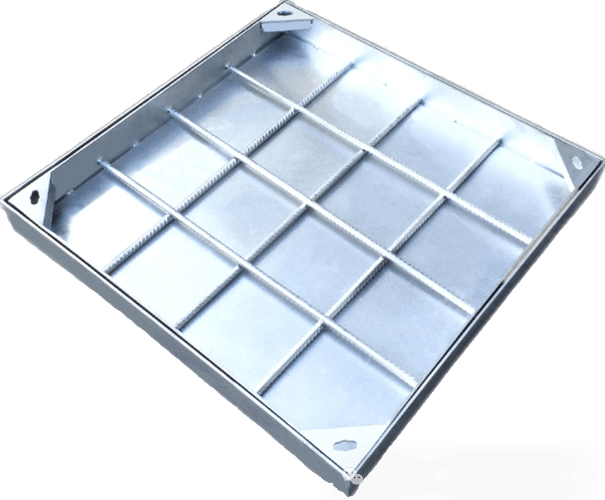

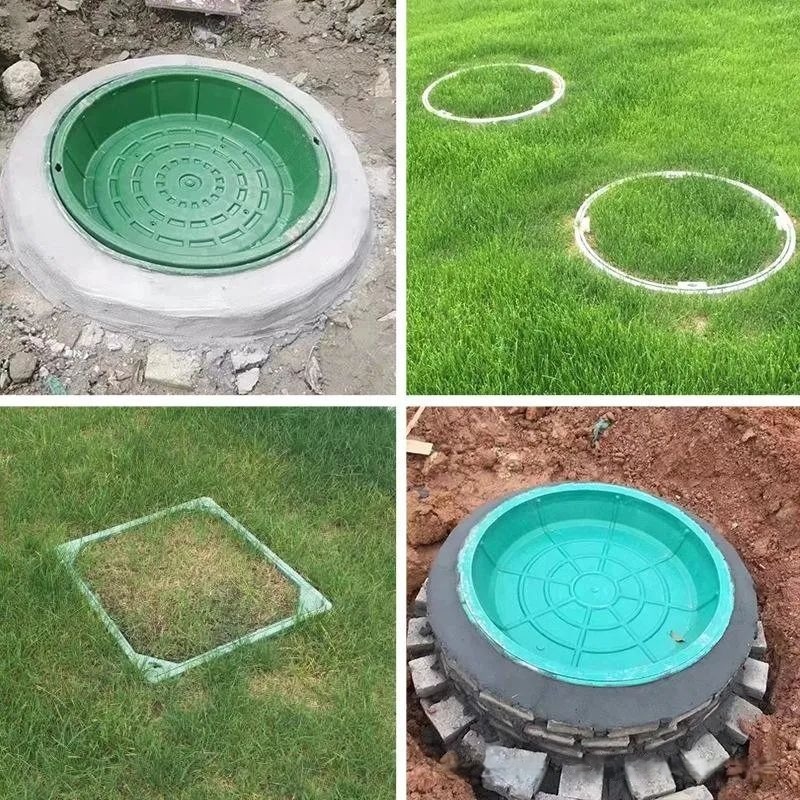

景观设计时，检查井与景观的融合是点睛之笔。下沉式井盖嵌入铺装，覆以卵石或草坪；

c3b345ddaf5618b3ee94d183b385601b

什么是检查井防坠网

/ World Water Day

检查井防坠网是安装在检查井井口下方的安全防护装置，主要用于防止人员或物体意外坠入井内造成伤亡或设施损坏。距井口15-30cm处水平安装，确保坠落缓冲空间。距井口15-30cm处水平安装，确保坠落
