景墙自成风景，不同元素的组合，不同材质的搭配，不同色彩的运用，甚至是不同科技的应用，能让景墙给人不一样的体验。这其中，最让人眼前一亮的要属一种会随风舞动的墙面。

图片[1]-景观风动幕墙设计-灵感屋

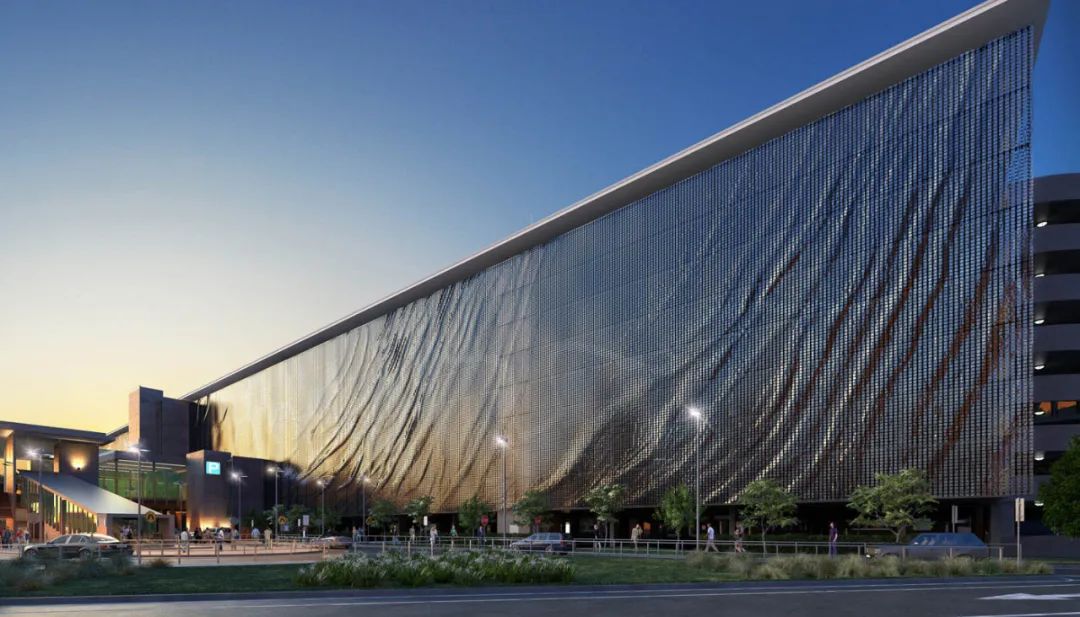

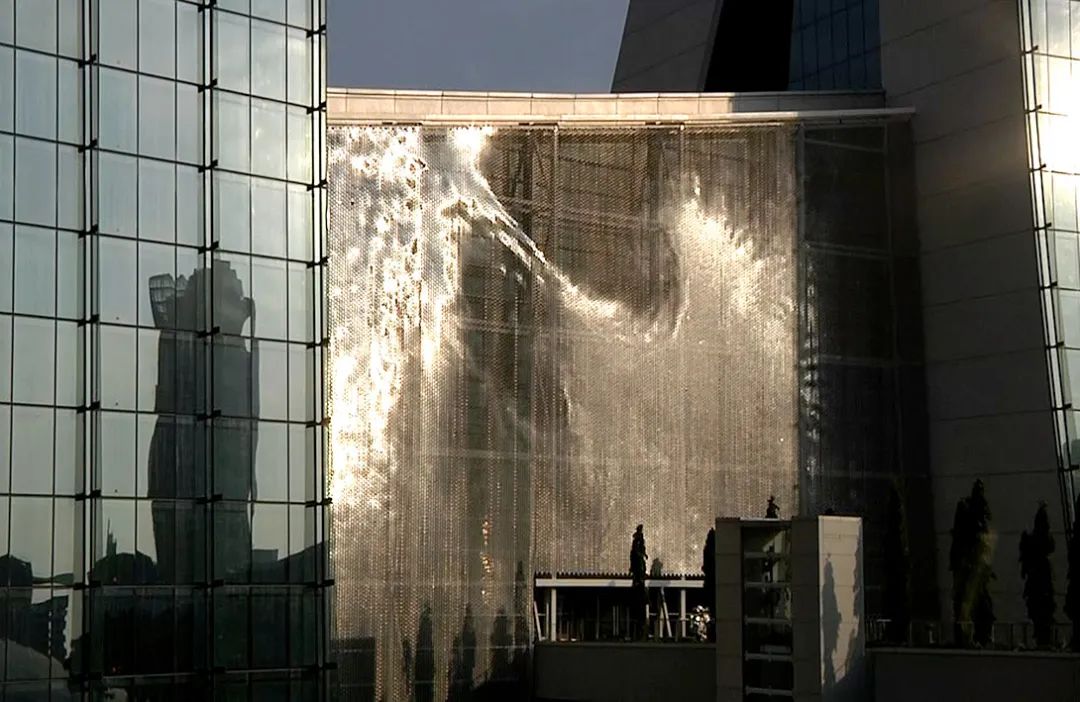

▲布里斯班机场

图片[2]-景观风动幕墙设计-灵感屋

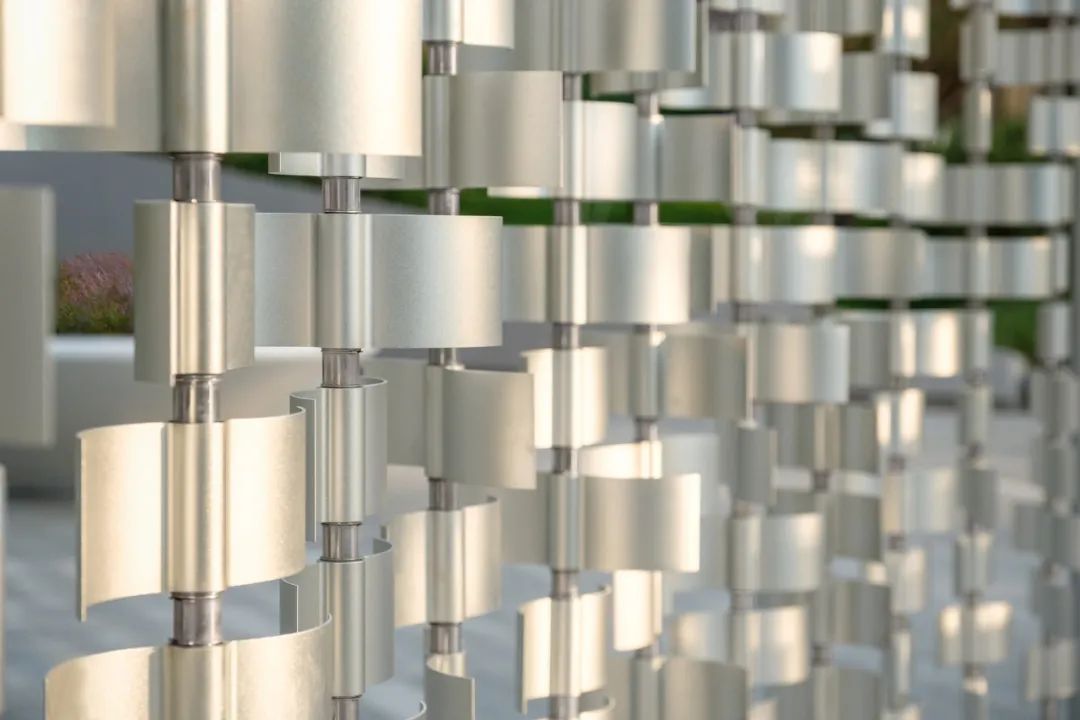

▲新加坡金沙酒店

图片[3]-景观风动幕墙设计-灵感屋

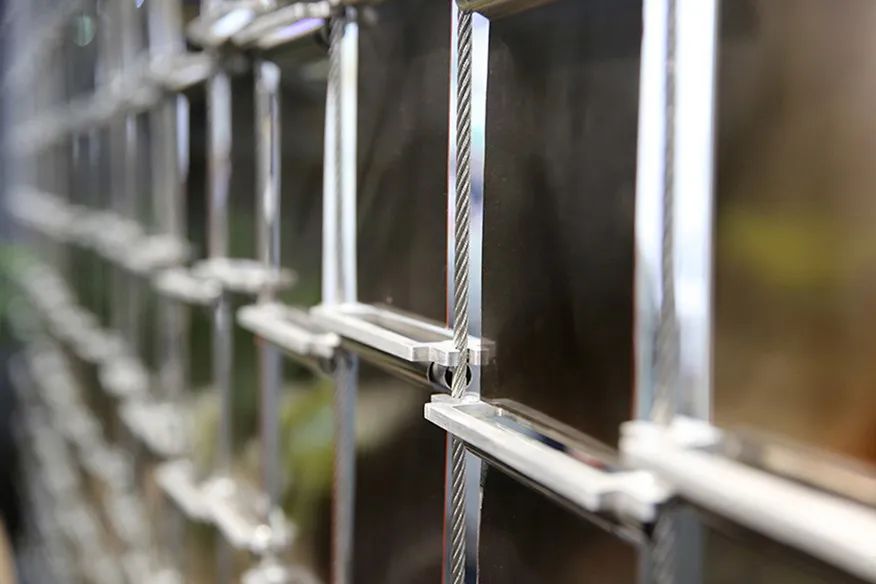

风动幕墙也叫风铃幕墙，其原理简单来说就是利用动力学的风力来模拟风吹的效果。其结构较为简单，通常用不锈钢拉索把金属风动片串链起来，固定住风动片的单边，限制仅在一个方向能移动。让墙面在空中随风飘舞，轻盈灵动、自然流畅。

图片[4]-景观风动幕墙设计-灵感屋


图片[5]-景观风动幕墙设计-灵感屋


图片[6]-景观风动幕墙设计-灵感屋

A.飘动方向

我们小编们收集整理了常见风动幕墙，总结下来风动墙的的飘动方向大致可以分为两种，水平方向及旋转方向。

（1）水平方向：采用金属拉索搭建结构，控制风动片水平方向飘动。

图片[7]-景观风动幕墙设计-灵感屋

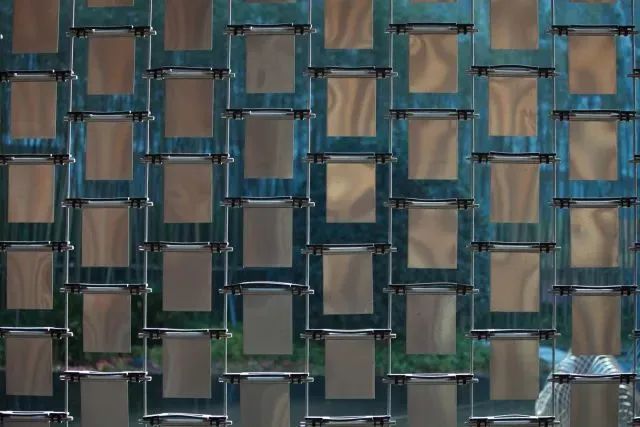

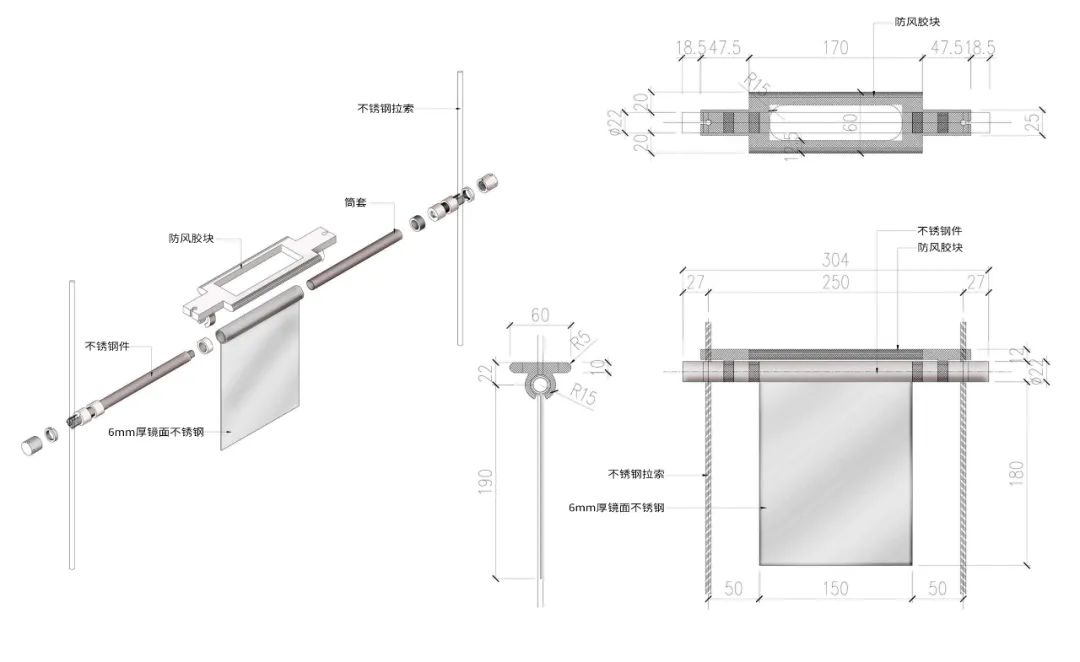

▲水平飘动方向细节图图片[8]-景观风动幕墙设计-灵感屋图片[9]-景观风动幕墙设计-灵感屋图片[10]-景观风动幕墙设计-灵感屋

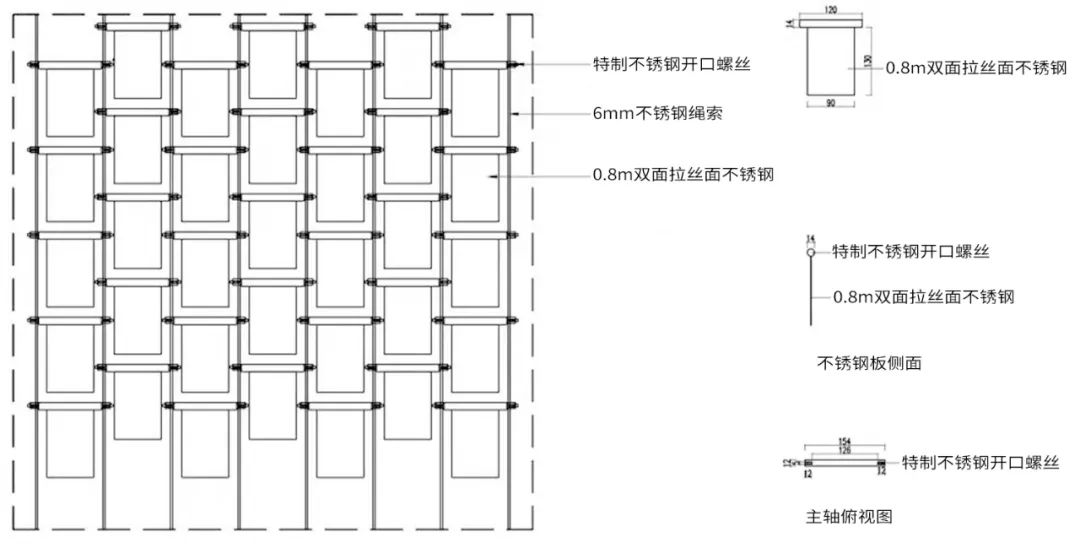

▲风动幕墙的金属片常规采用90mm~150mm*120mm~180mm*0.6mm~0.8mm,中间构造间隔30mm~50mm,转角处南侧整面布满，西侧调整位置，保证边侧风动片各自不受影响。

图片[11]-景观风动幕墙设计-灵感屋

▲泰州溱湖景区

图片[12]-景观风动幕墙设计-灵感屋

▲泰州溱湖景区

图片[13]-景观风动幕墙设计-灵感屋

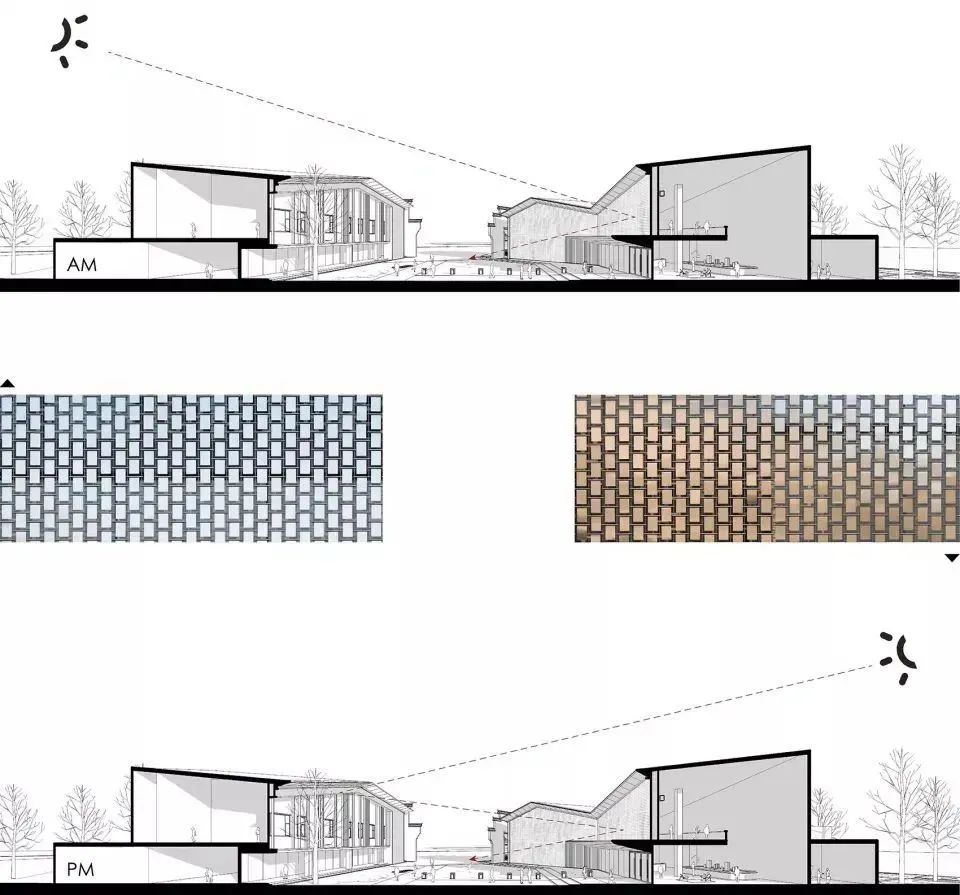

▲光照对风动幕墙的分析图

图片[14]-景观风动幕墙设计-灵感屋

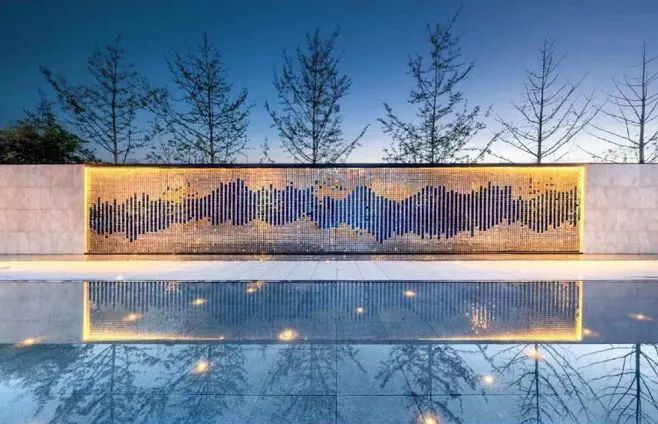

▲抚州.中奥天悦

图片[15]-景观风动幕墙设计-灵感屋

▲重庆市华润.润西山

图片[16]-景观风动幕墙设计-灵感屋

▲重庆市华润.润西山风动景墙设计效果及结构示意

图片[17]-景观风动幕墙设计-灵感屋


图片[18]-景观风动幕墙设计-灵感屋

▲北京世园会央视动画馆

图片[19]-景观风动幕墙设计-灵感屋图片[20]-景观风动幕墙设计-灵感屋

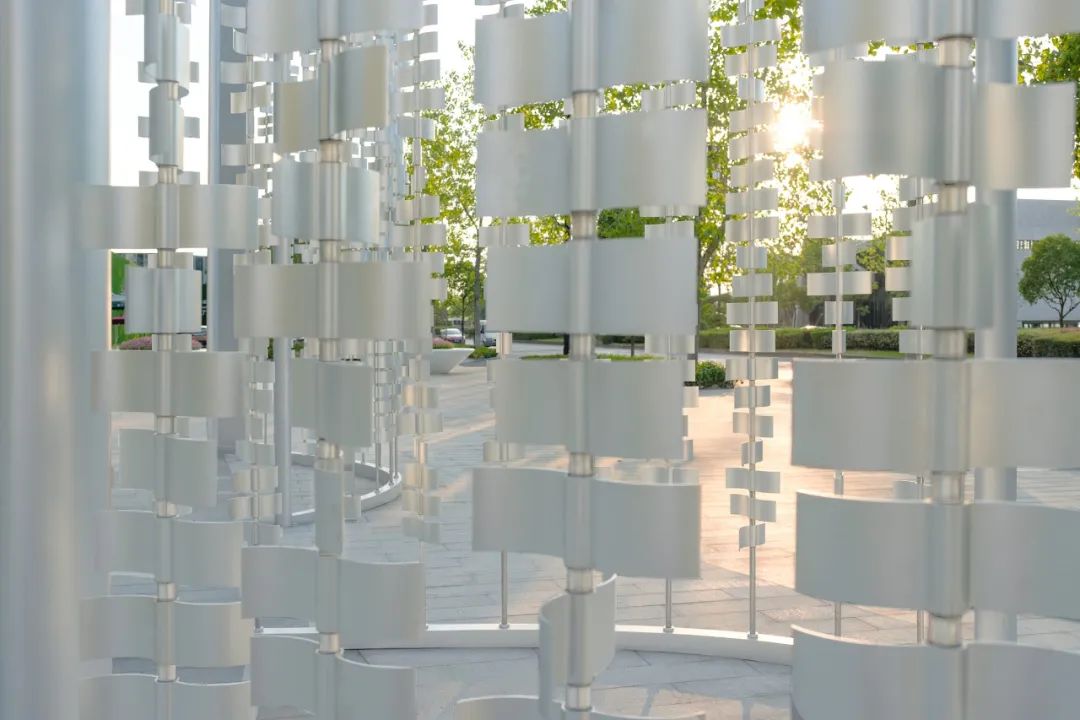

（2）旋转方向：使用金属柱搭建固定结构。风动片串接后固定在金属柱上，随着风吹绕金属柱旋转。

图片[21]-景观风动幕墙设计-灵感屋


图片[22]-景观风动幕墙设计-灵感屋

▲富力湖滨花园

图片[23]-景观风动幕墙设计-灵感屋

▲富力湖滨花园

B.搭建安装结构

本节主要指风动片的排列组合方式，既有重叠排列，也有间隔一定的间隙排列。不同的排列组合，对视觉营造、空间氛围，甚至是听觉感触上都有不同的效果。

（1）重叠式：风动片与风动片之间的排列在竖直向或水平向有重叠。当云起风动的时候，除了看到风动墙表面肌力的流动变化，他们之间的相互碰撞击打发出的清脆声音，在视觉和听觉并驾齐驱丰富游览的体验感。

图片[24]-景观风动幕墙设计-灵感屋

▲武汉万科御玺滨江

图片[25]-景观风动幕墙设计-灵感屋

▲武汉万科御玺滨江

图片[26]-景观风动幕墙设计-灵感屋图片[27]-景观风动幕墙设计-灵感屋

▲韩国Scale装置-SON-A

（2）不重叠式：风动片排列留缝隙，风动墙整体呈现轻盈质感，风吹流动效果明显。

图片[28]-景观风动幕墙设计-灵感屋

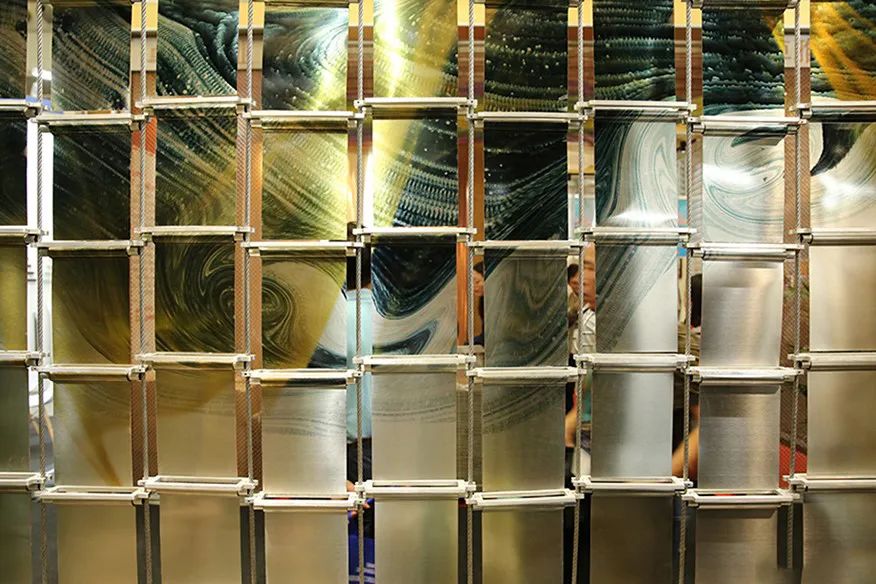

▲上海展会艺术印花风铃幕墙细部图

图片[29]-景观风动幕墙设计-灵感屋

▲上海展会艺术印花风铃幕墙

图片[30]-景观风动幕墙设计-灵感屋

▲上海展会艺术风铃幕墙，纯色的风动景墙的独特魅力

图片[31]-景观风动幕墙设计-灵感屋

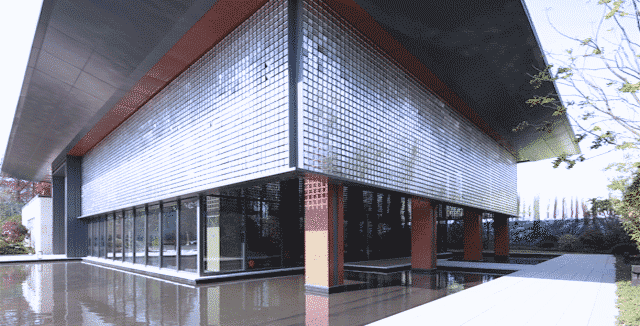

▲武汉花山图书馆

图片[32]-景观风动幕墙设计-灵感屋

▲武汉花山图书馆

图片[33]-景观风动幕墙设计-灵感屋

景观行业在蒸蒸日上的发展过程中，新材料，新工艺的运用层出不穷。随着工艺层层的解锁，留给设计师可玩可控的空间越来越大。风动片的形状从始祖的矩形，现在新添加菱形，多边形、圆形等等不同形状。

图片[34]-景观风动幕墙设计-灵感屋

▲长方形风铃幕墙

图片[35]-景观风动幕墙设计-灵感屋

▲正方形风铃幕墙

图片[36]-景观风动幕墙设计-灵感屋

▲正方形

图片[37]-景观风动幕墙设计-灵感屋

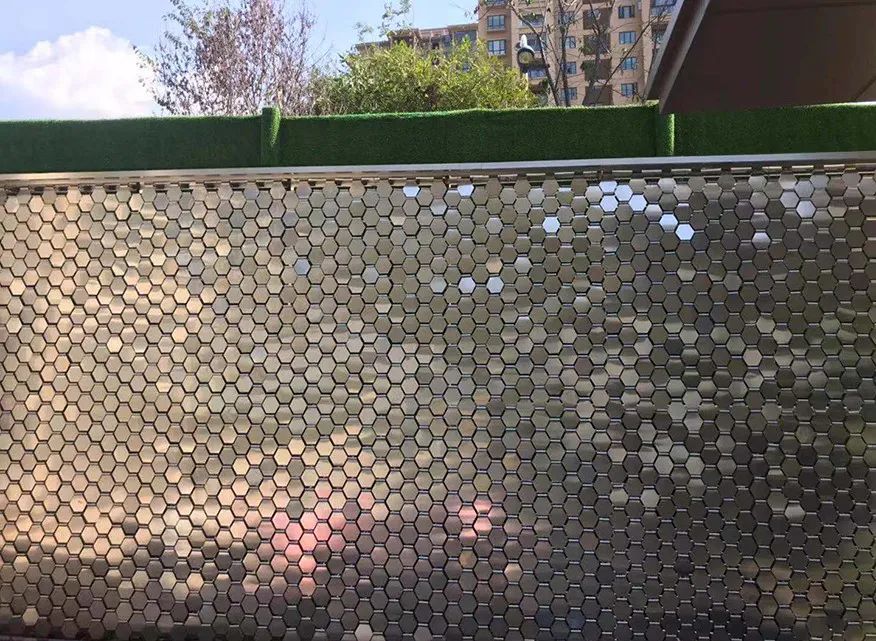

▲昆明俊发创业园.六角风铃幕墙

图片[38]-景观风动幕墙设计-灵感屋

▲合肥龙湖春城郦城体验区.六角风铃幕墙

图片[39]-景观风动幕墙设计-灵感屋

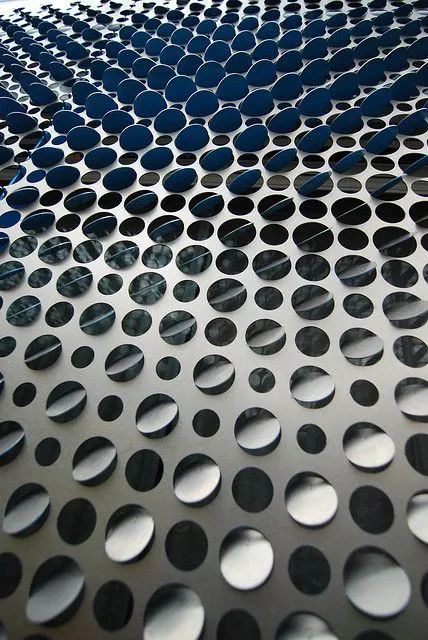

▲圆形金属风铃幕墙

图片[40]-景观风动幕墙设计-灵感屋

▲圆形PET风铃幕墙

图片[41]-景观风动幕墙设计-灵感屋

图片[42]-景观风动幕墙设计-灵感屋

图片[43]-景观风动幕墙设计-灵感屋图片[44]-景观风动幕墙设计-灵感屋

金属材质作为风铃幕墙的表皮再合适不过了，具有极强的反光力和独特的金属光泽，都为流动的表皮景观中大大增色；别以为只有铝板风动幕墙，还有不锈钢材质风动幕墙、铜材质风动幕墙、PET材质风动幕墙。

（1）不锈钢亮面材质：不锈钢亮面材质作为风动幕墙首选材料，他具有以下优缺点：

【优点】：不锈钢具有坚固耐用、美观大方、防污、防腐蚀性能等特点，保证了风动幕墙外表面效果持久并且长新的效果。

【缺点】：不锈钢材密度高，重量大；造价高。

图片[45]-景观风动幕墙设计-灵感屋

▲西安中海学府路示范区风动景墙细部图

图片[46]-景观风动幕墙设计-灵感屋

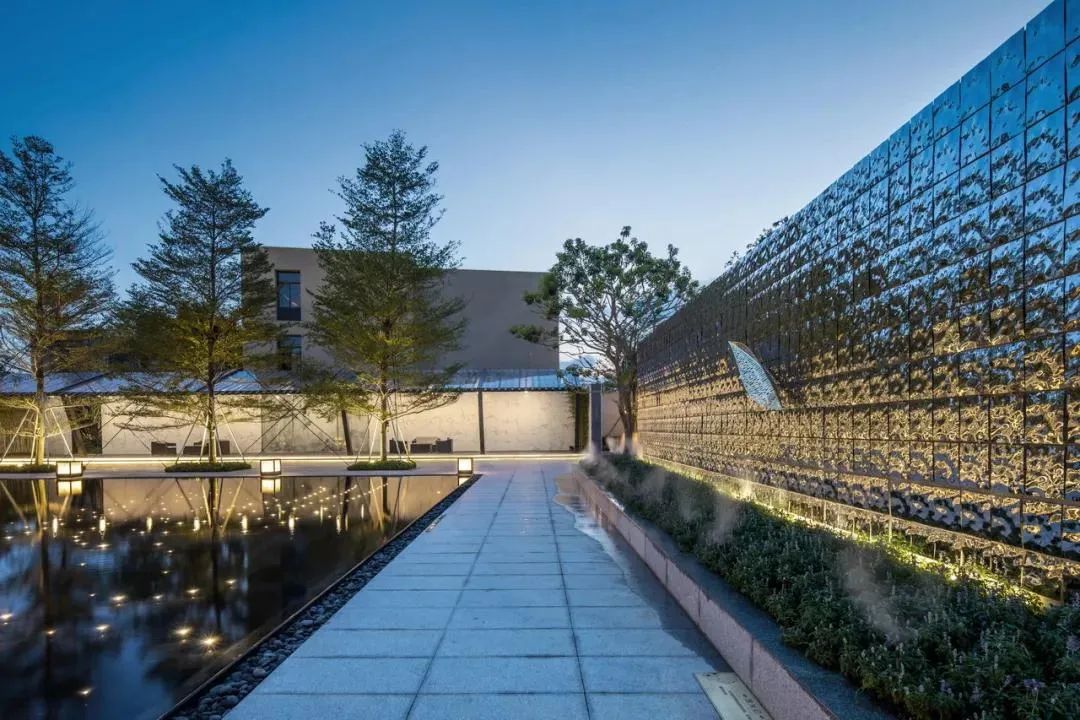

▲西安中海学府路示范区

图片[47]-景观风动幕墙设计-灵感屋

▲佛山招商樾园

图片[48]-景观风动幕墙设计-灵感屋

▲佛山招商樾园

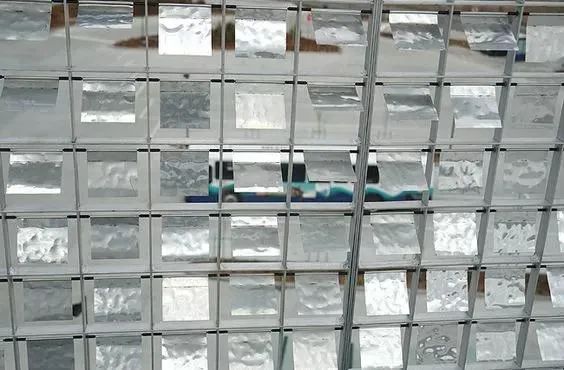

（2）铝板凹凸材质：铝材质的风动幕墙质感独特，色泽丰富持久，外观形状可以多样化，并能与玻璃幕墙材料、石材幕墙材料完美地结合。

【优点】：质轻且柔软，强度好，耐蚀性能好，加工性能好，易于再生，性能的价格比高，受业主青睐。

【缺点】：疲劳性差，在一定振幅下能承受多少次的震动，超过这个次数就超过了金属的疲劳极限，就会发生变形，如果振幅很大，就直接产生变形了。

图片[49]-景观风动幕墙设计-灵感屋

图片[50]-景观风动幕墙设计-灵感屋

（3）铜材质：铜材质是金属材质其中的一种，经过氧化它有着自身独特的颜色更吸引人们的眼球。它也有着自身的优缺点。

【优点】：大气、美观、节能、易维护。

【缺点】：造价高，易氧化。

图片[51]-景观风动幕墙设计-灵感屋

（4）PET材质：PET材质是白色或浅黄色高度结晶性的聚合物，表面平滑而有光泽，但PET风动幕墙在室外运用效果欠佳，适用于室内装饰，它有着以下优缺点。

【优点】：耐蠕变、耐抗疲劳性、耐磨擦和尺寸稳定性好，磨耗小而硬度高，造价低，安装方便，运输成本低。

【缺点】：抗老化能力差，耐高温能力差，易脱落。

图片[52]-景观风动幕墙设计-灵感屋

图片[53]-景观风动幕墙设计-灵感屋

▲长方形PET风铃幕墙

图片[54]-景观风动幕墙设计-灵感屋

▲圆形PET风铃幕墙

图片[55]-景观风动幕墙设计-灵感屋

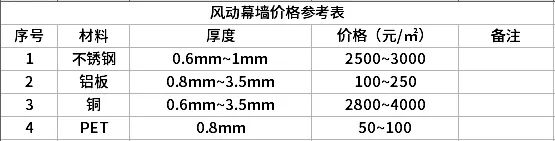

风动幕墙的价格受材质种类、材质厚度、加工工艺等影响。风动片的厚度也是影响风动幕墙效果的原因之一，风动片太厚，风动幕墙飘浮不动，风动片太薄，风动幕墙飘浮过快，效果不佳。

图片[56]-景观风动幕墙设计-灵感屋

（此数据为市场部分厂家参数，仅供参考）

图片[57]-景观风动幕墙设计-灵感屋

（1）与内装交接：图纸设计过程中提前考虑内装吊顶高度是否影响外立面开窗、百叶，考虑幕墙下口与内装地面的交接处理。

（2）与景观交接：图纸设计过程中提前考虑幕墙下口与室外侧景观的交接，考虑室外景观的完成面高度，并建议多方会议确定界面划分。

（3）与泛光照明交接：由于幕墙外立面上的亮化照明固定方式、点位、排线与幕墙系统通常紧密相关，照明设计应在前期介入，与幕墙系统设计同步考虑，一体设计；并后期进行与泛光照明单位的交接会议，避免施工时造成遗漏。

（4）适用地：风动幕墙由于是造型的独特性和安装的特殊性是悬浮的空中的，无过多的固定支撑，所以在景观设计中慎用于台风地带。
