CAD中的OLE对象与光栅图像有哪些区别？如何使用？

在CAD软件中有两种方法可以插入外部图片，一种作为OLE对象，另一种是光栅图像外部参照，究竟用哪一种好，在具体的运用中使用者各有分歧，在这里我们将为大家具体分析两种方法的差异，及各自的具体应用场景。

OLE对象：

OLE ( Object Linking and Embedding 对象链接与嵌入) 是能让应用程序包含不同来源的复合文档的技术。OLE技术中包含了对象的链接，也就是说其不单止无须外部来源的文件，内嵌到程序中的同时可跳转到原程序中。在景观行业中，CAD的OLE对象最主要是图片或表格内容的直接嵌入；其中的免去外带的文件就具有很大的实用性，且其具有外链编辑的特性，功能就更强大，适用范围也比较广。CAD的OLE技术支持以PS，AI，Microsoft ，画图，写字板等程序的内容的嵌入。

光栅图像：

光栅图像就是像素图，CAD中光栅图像参照就是以外部参照形式插入照片（支持JPG，png，tif等格式），必须附带外部文件才能显示内容。光栅图像主要针对是图片，不能插入其他程序的文件,比如EXCEL表格等。

方法一：通过CAD打开外部程序

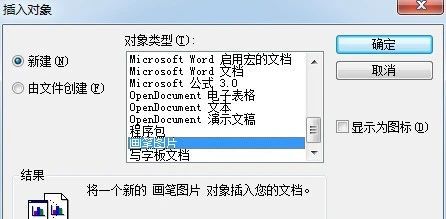

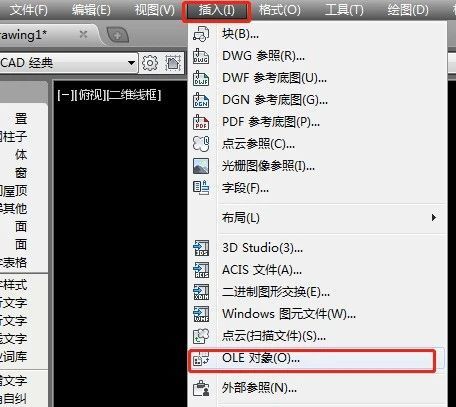

在菜单中找到插入-插入OLE对象，然后选择对象类型

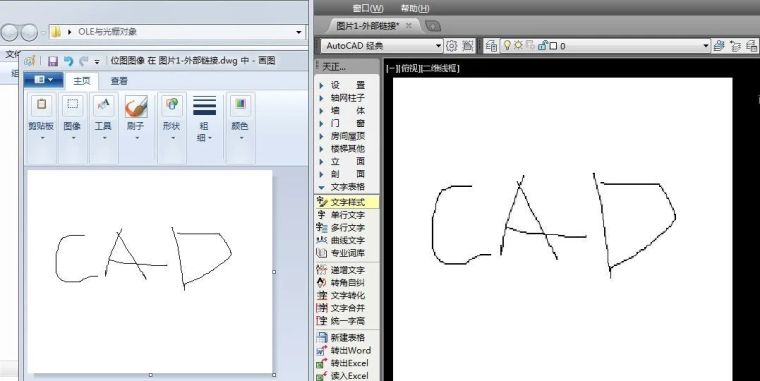

cad会自动打开相应的程序，即可输入内容，直接插入到cad中，（这里以画笔工具为例），输入的内容，可即刻同步到CAD中，关闭程序后，双击CAD中OLE对象，可打开相应的程序来编辑内容

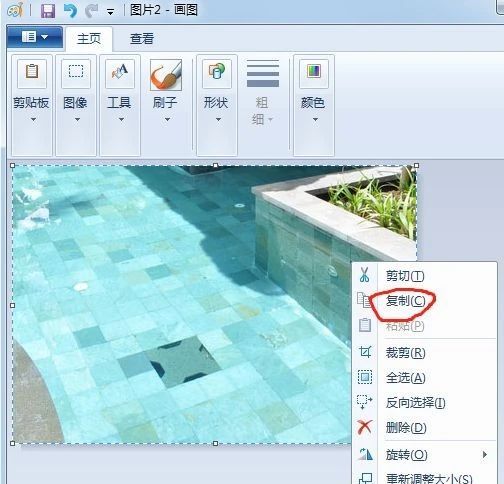

方法二：打开cad支持的OLE程序，直接复制粘贴

把需要插入的内容用OLE对象支持的程序打开，选择内容，复制，在cad中粘贴即可。双击对象，也可打开相应的程序编辑内容

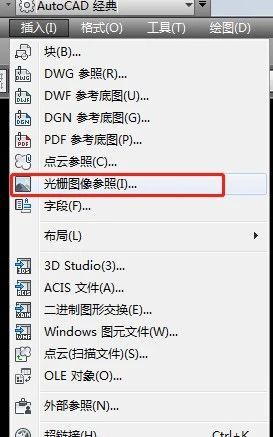

插入-光栅图像参照（或用命令IMAGIEATTCH），直接插入图片

① OLE对象不局限于图片对象，可直接插入EXCEL表格，WORD文字等内容，双击对象可打开相应的程序编辑其内容，功能强大。有点类似Abode InDesign 软件链接不同文件类型的应用，CAD可以直接内嵌，无需外部文件即可显示或编辑。OLE对象在CAD中只能放大缩小，不能旋转裁切等直接影响对象外观的操作，也由于对象内嵌了整个文件，相应的cad文档相对使用光栅图像参照的占用空间要大很多，且复制对象越多，文件就越大。

② 插入光栅图像参照功能相对单一，而除了需要外带外部文件外，文件大小相对小巧灵珑，对象在CAD中编辑功能也相对强大，复制对象对整个文件大小基本没有影响。

下面是大小为1M以下与1M以上的照片分别通过OLE插入（以画图工具和WORD为代表）和外部光栅图像参照后的CAD文件大小及作用功能的比较

总结：OLE对象的文件大小明显比外链照片要大；插入的OLE对象受选择的程序类型影响，以画图，AI，PS等不影响图片质量的程序打开的对象，键入CAD中，图片质量一般不受影响，若采用Microsoft类本身会对键入的照片有压缩功能的程序，嵌入的照片内容质量会下降。

OLE对象功能比较强大，对于景观来说，用来插入EXCEL表格（面积计算表格，苗木表等）有很大的便利性，一个是无需外附文件，二个是内容可以编辑修改。对于插入小量的或像素较小的照片，或流转较大的CAD文件，OLE对象还是有一定的优势，方便传阅而无需担心图片的丢失。如果需键入较大的照片时（例如手绘草图平面图、su导出来的参考意向图或其他较大的文件），则建议用光栅图像外部参照，OLE对象会使CAD文件变大，占用较多的空间，影响打开与查看的性能。
