cad里面计算面积、周长的方法收集整理

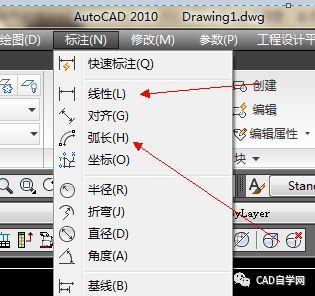

1、标注

调出方法：菜单栏——标注——线性/弧长。

适用：线性只针对直线、直的多线段，即两点间距；弧长只针对规范的圆弧。

2、命令di（dist）

调出方法：命令行输入di。

适用：两点间距。

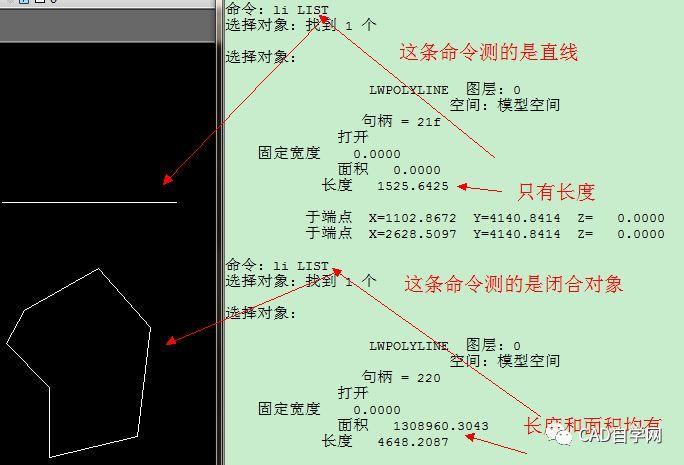

3、命令li（list）

调出方法：命令行输入li。

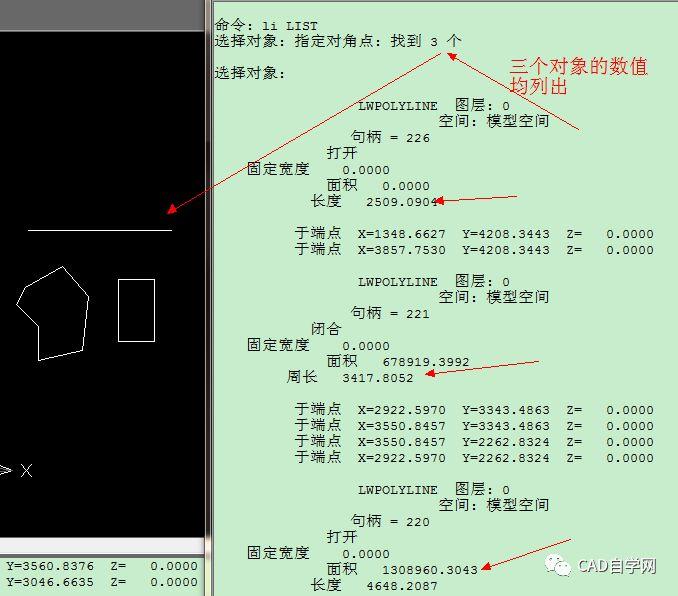

适用：对于非闭合对象，测量的是长度；对于闭合对象，测量的是长度和面积。且可以同时测量多个对象。如果你想要的是多个对象的总和，则需要自行进行数学加法运算。

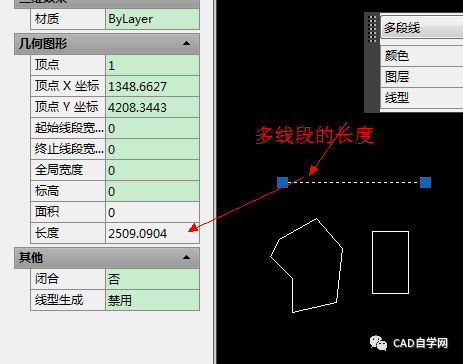

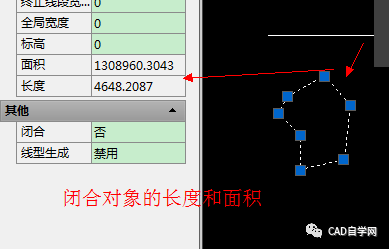

4、命令ch（PROPERTIES）或快捷键ctrl+1

调出方法：命令行输入ch，或直接用快捷键ctrl+1调出。

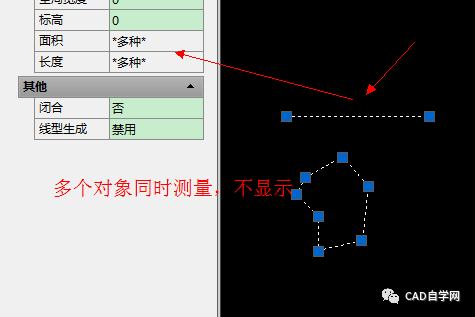

适用：对于非闭合对象，测量的是长度；对于闭合对象，测量的是长度和面积。但不可同时测量多个对象。只能一个一个对象的来测量。

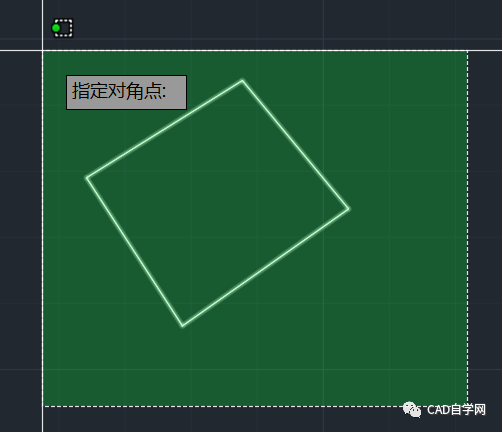

5、命令aa（AREA）

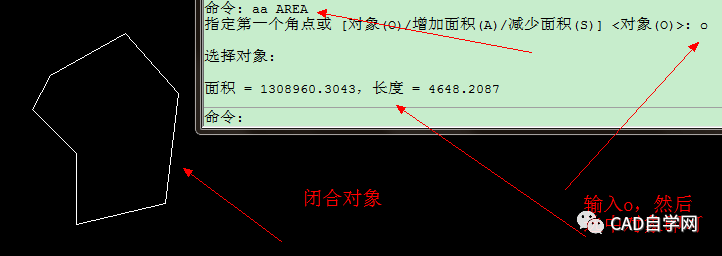

调出方法：命令行输入aa，框选对象的边界即可，或对象本身即是闭合的，可以直接输入o，然后选择对象即可。

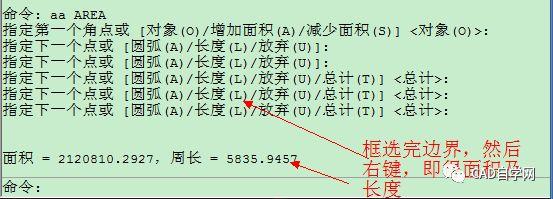

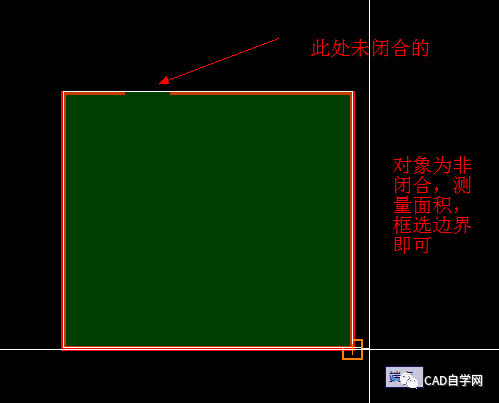

适用：测量闭合对象的面积和长度。如果对象是非闭合的，但你要测面积，也可。例如你要测量一个卧室的面积，但是因为有门所以是非闭合的对象，可以通过框选卧室的边界即可。

6、 插件1（好用的lisp）

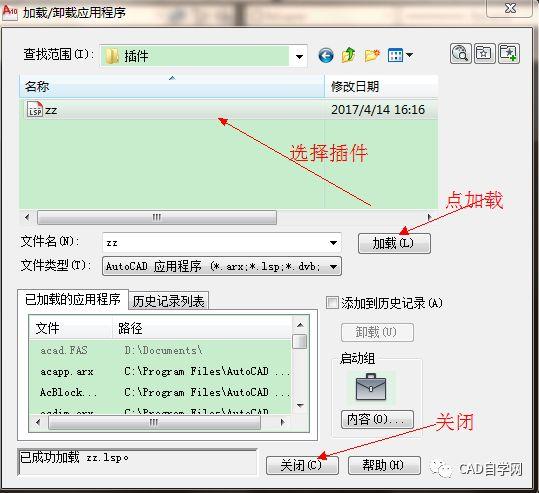

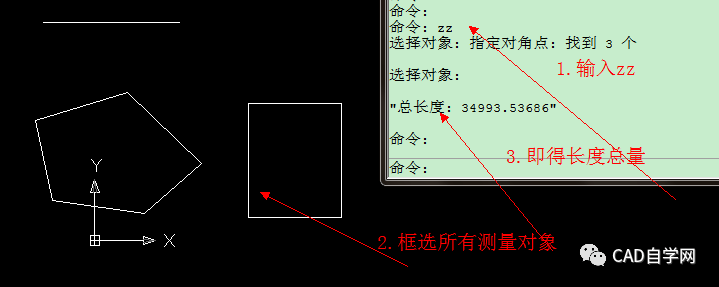

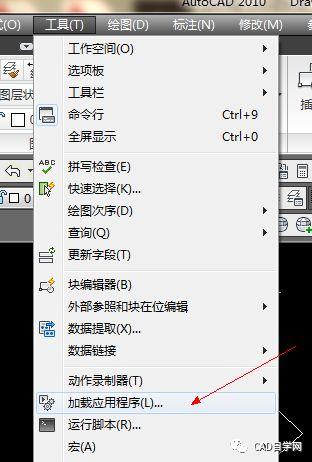

调出方法：工具——加载应用程序——选择插件——加载——确定。命令行输入zz，然后框选所有测量对象，即完成。

适用：不限对象，只测长度，不测面积。

插件下载：
链接：www.cadzxw.com/21335.html

7、功能强大的插件

推荐源泉设计，像贱人工具箱这些也可以，但统计面积前如果不是多段线，要先boy一下。

注：使用下列命令前先安装源泉设计插件。

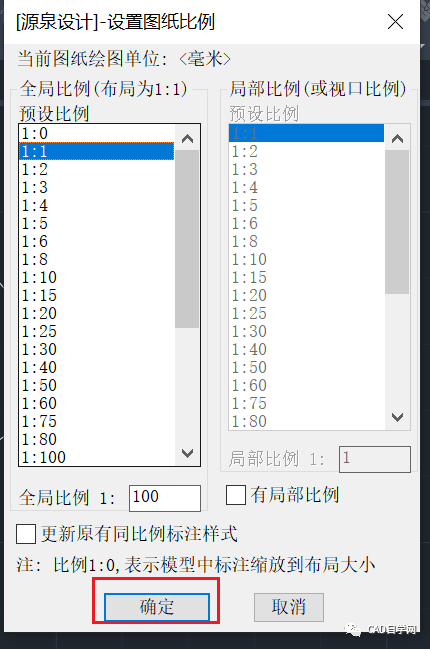

周长：输入快捷键zc回车，让你选择图纸比例，我这里选择1:1,大家根据自己图纸选择；

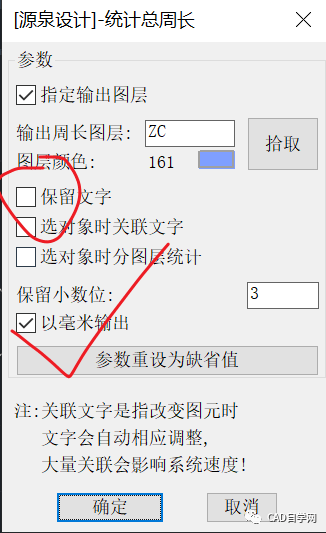

统计周长的一些设置，比如我一般勾选毫米，去掉保留文字；

选择对象回车；

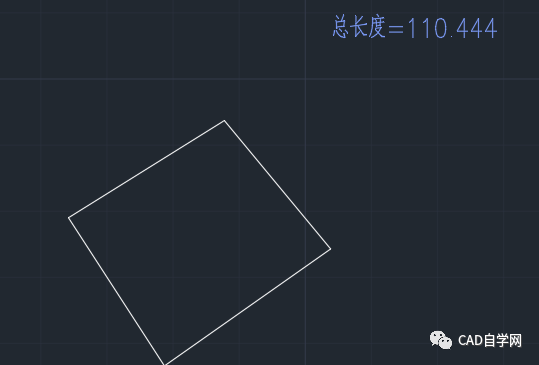

指定总长插入点；

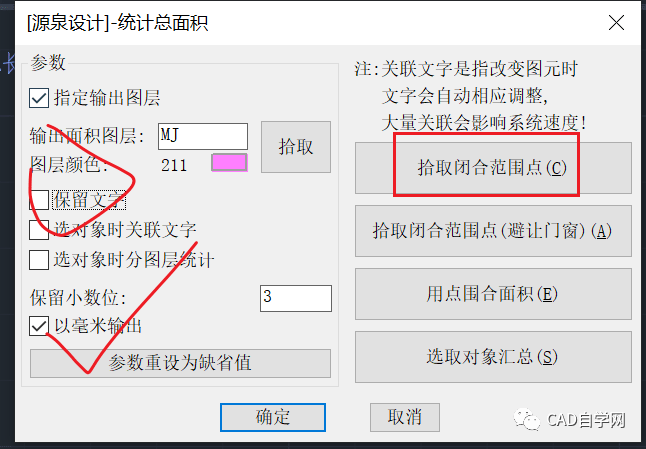

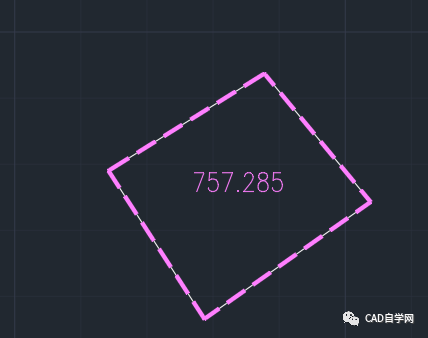

面积：输入MJ回车，进行面积统计的一些设置，比如去掉保留文字，改毫米，选择拾起闭合范围点；

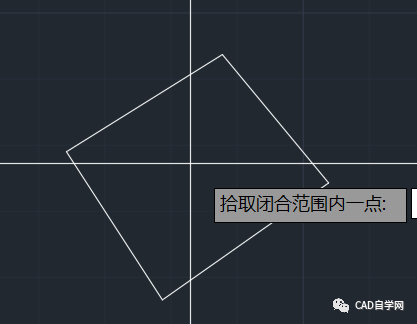

拾起面积内任一点；

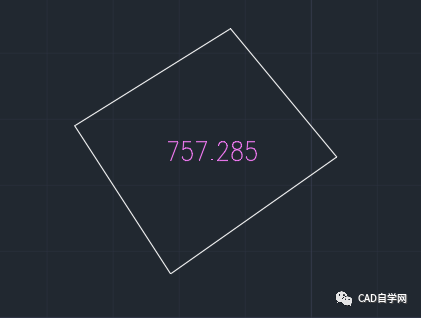

这个边界也可以删了。

完，感谢阅读。
