异形鳞片铝单板幕墙是怎么做成的呢？

031330

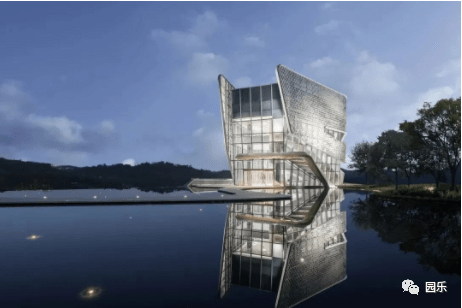

麓悦江城城市会客厅
盘踞于河谷之上并在顶端
利用铝板鳞片营造出轻盈的姿态
表现建筑体本身的通透明净之感
项目中异形鳞片幕墙是怎么做成的呢？
0937170u6odsrhchwan8am
  01.

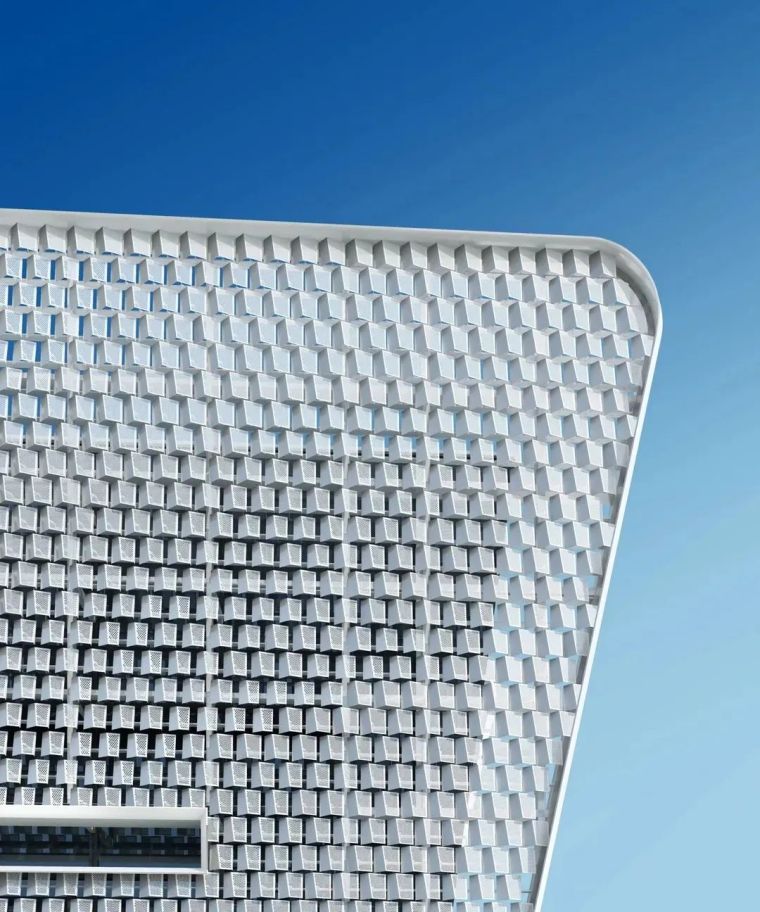

异形鳞片铝单板外立面
静态铝单板鳞片如何呈现动态效果

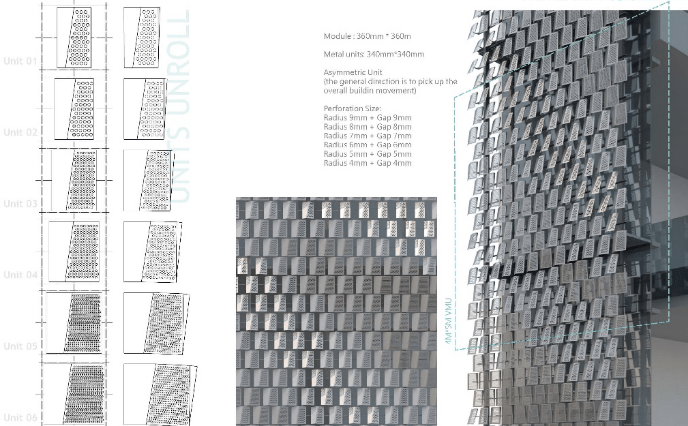

得益于不同角度组合的
几何状鳞片铝单板
093718qseng44two63dw6q
093719svntjwp18gsqkbgf
093720sh2dp4aizk0id16x
093721jrghntxcztcmo9m5

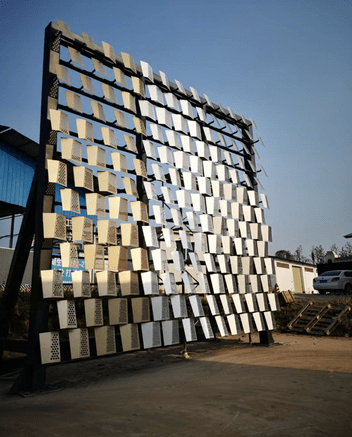

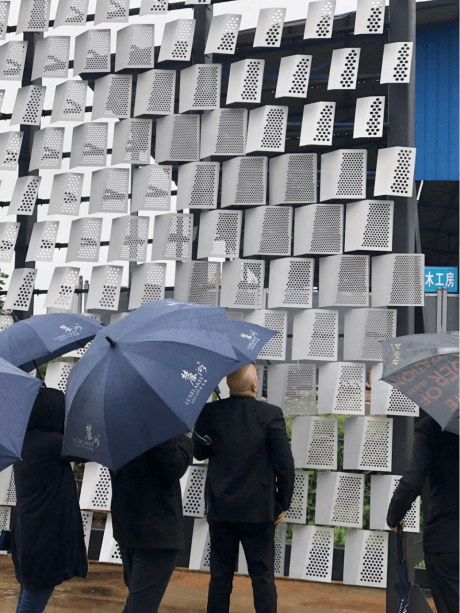

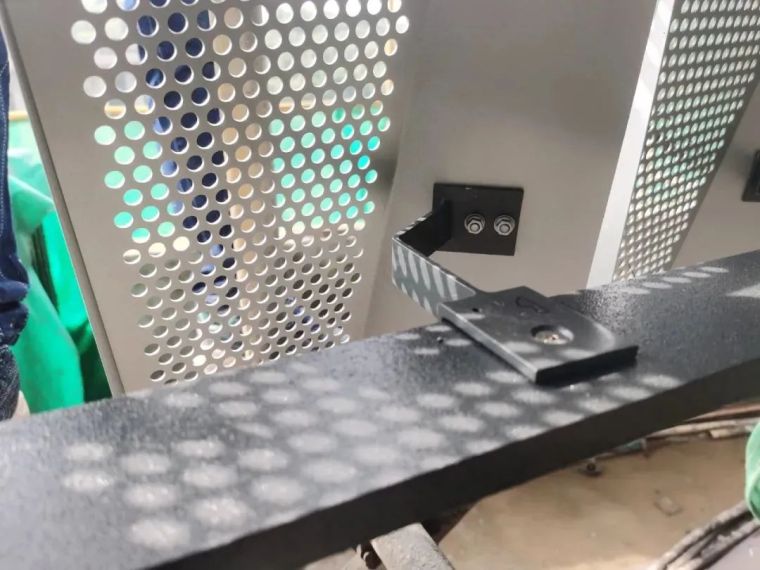

幕墙单位进行了多次实体打样测试
最后选定2mm厚度的鳞片铝单板
并定制不锈钢连接件
尽可能削减施工难度
在达到安全性能要求的同时
确保完成面的高度平整
与设计方案相吻合
093722ai5wk9zvz6vw8nyk.png.thumb_

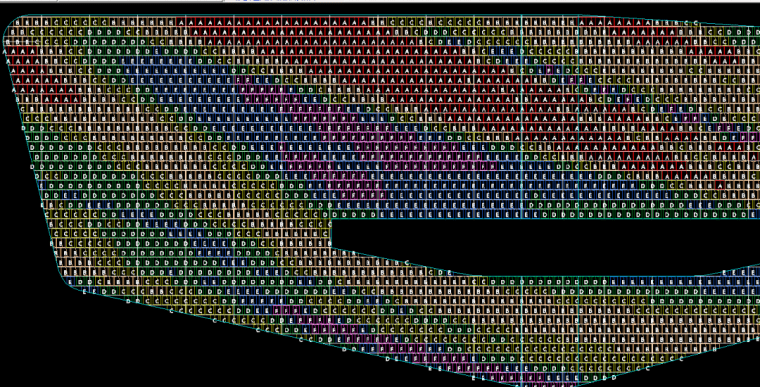

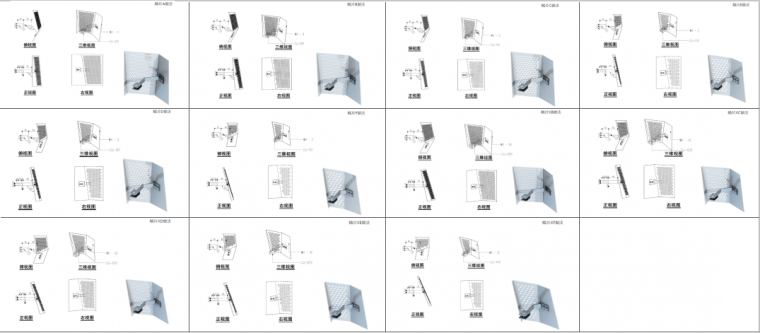

6种不同规格、不同角度的
铝单板鳞片
与11种不同角度的
304不锈钢连接件
一一结合
093723rmz2bwzddt0hptcn.png.thumb_
093725wqb2xifcb1o2pfrf

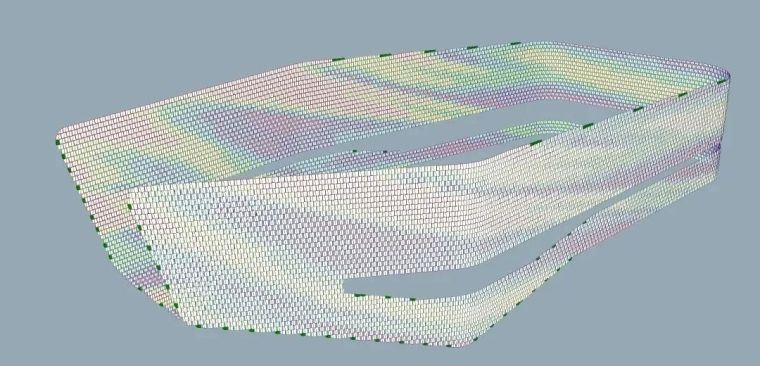

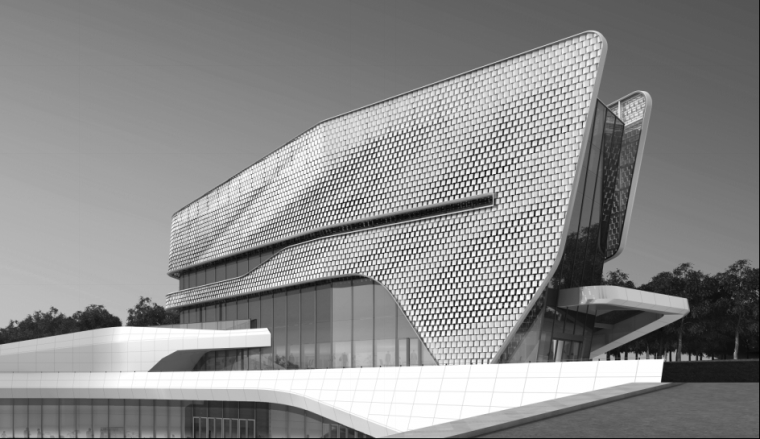

技术参与赋予每一组鳞片
专有编号及特定安装点

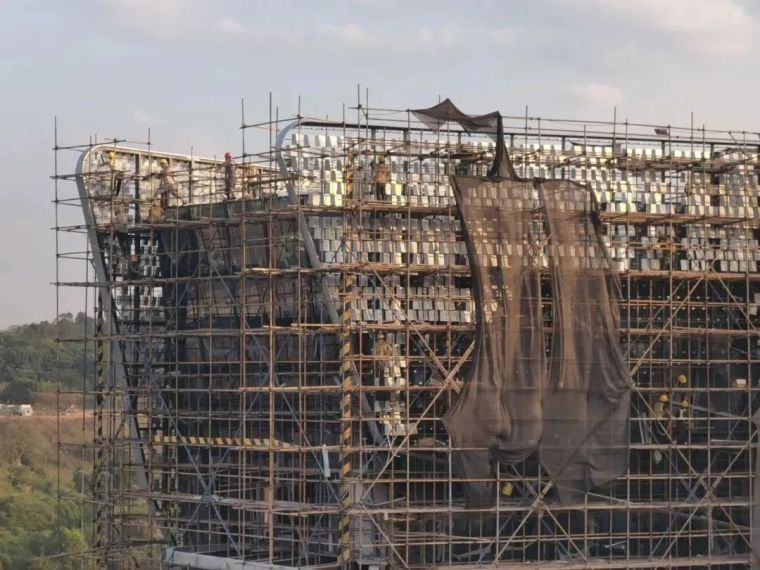

在后期施工过程中
工人们根据安装布置图
将指定的铸件固定安装到指定的点位上
保证最终效果在可控范围之内
093725nhv6ngyw5cpdigzc.png.thumb_
为了让铝合金鳞片
在阳光下的变化更富层次感
选用氟碳漆工艺
对8527件铝单板鳞片
表面进行了三涂两烤工艺处理

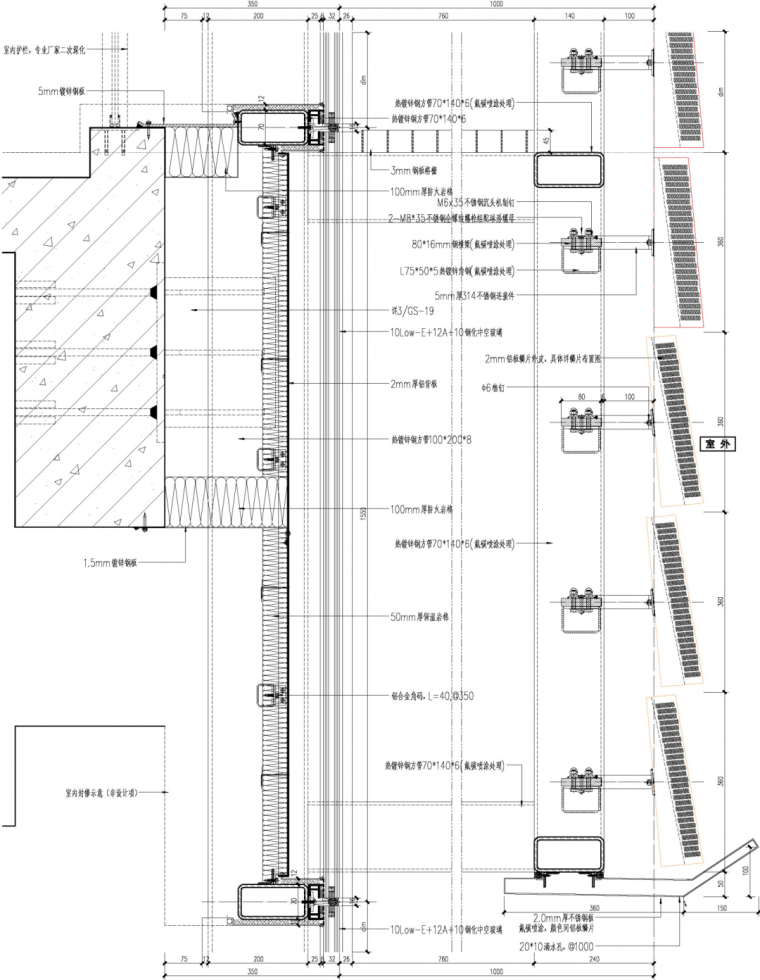

0937264aiwuctvmuflzfdy.png.thumb_
093728mwajx7ajvfaivzdf.png.thumb_

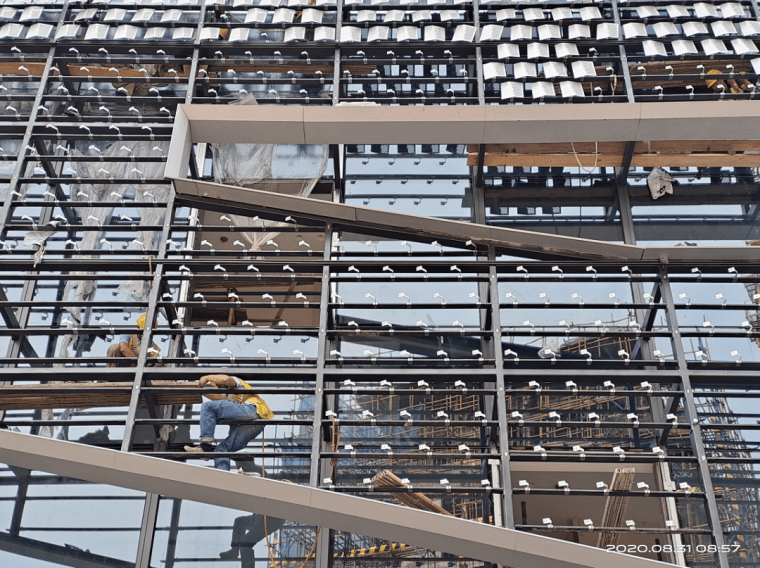

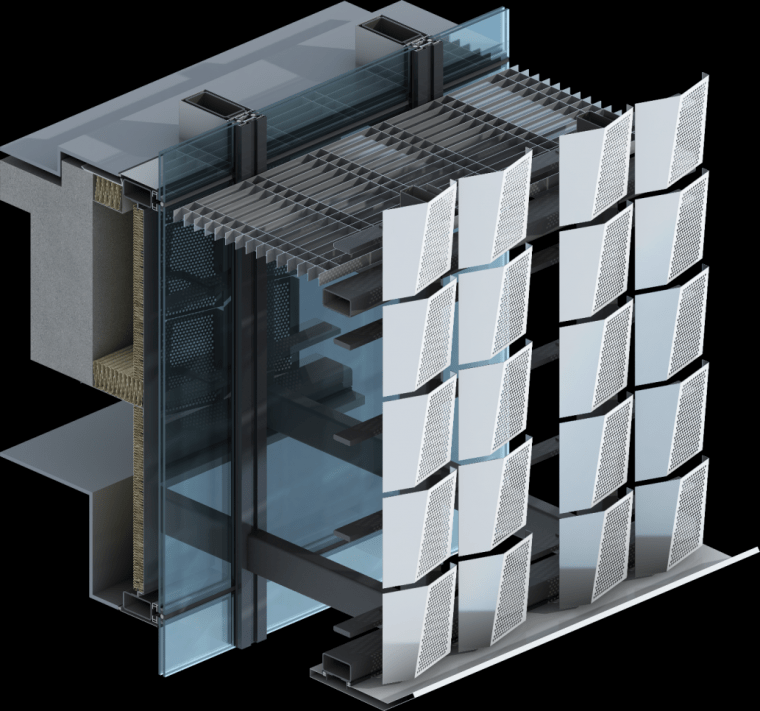

用16mm厚钢板作为钢横梁
力求将加装过不锈钢连接件后的
钢横梁对室内通透性的影响
降至最低程度
093730i3vjyjre3vdpcpxa.png.thumb_

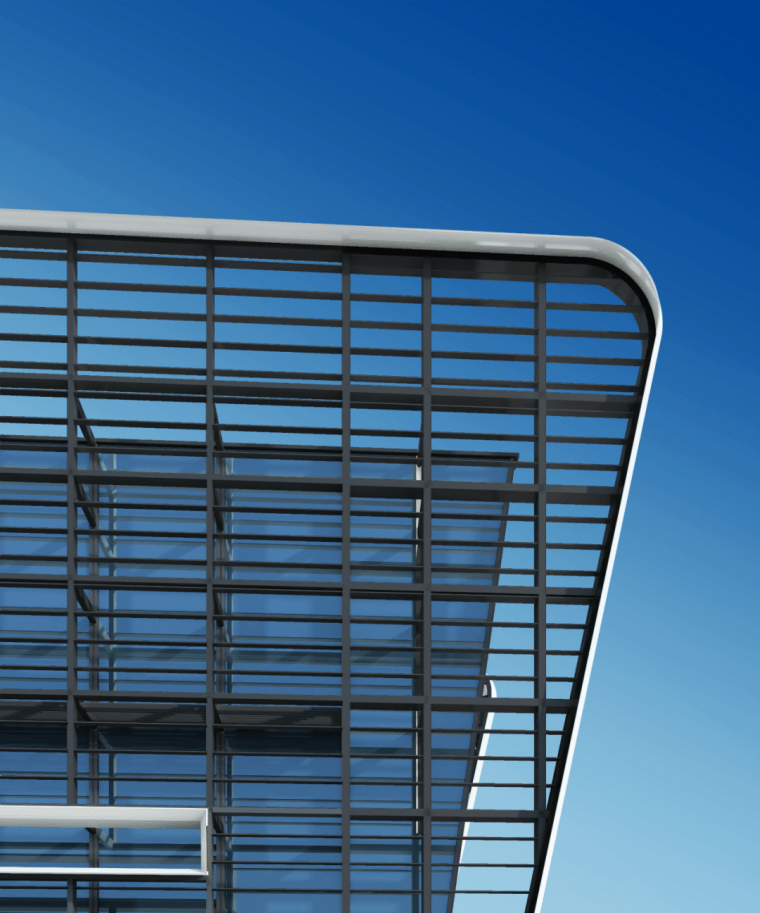

玻璃幕墙龙骨
肩负外层鳞片幕墙的承重大任
考虑到内装效果
师们改用系统
进行龙骨部分设计
将其尺寸降低为270mm*120mm
将传统螺栓节点连接模式更改为焊接模式
093732kyf7ns7mkzlwgz0c
093733lmdzcllw143wr885.png.thumb_
093736liolttangi71fvq0

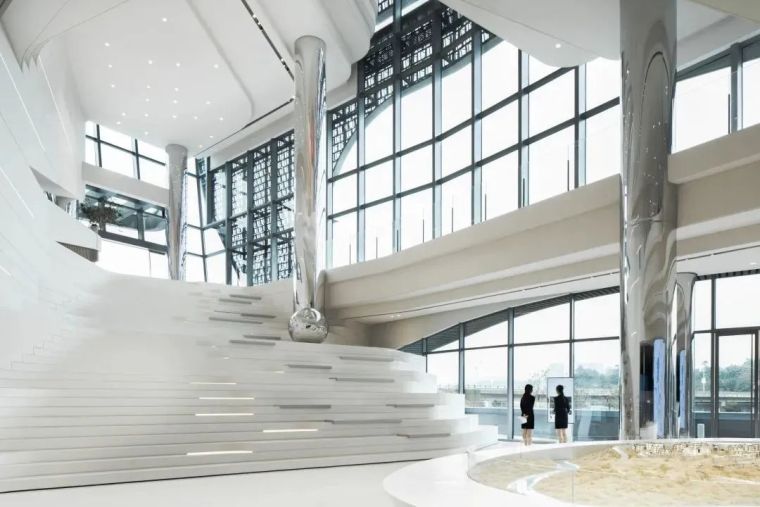

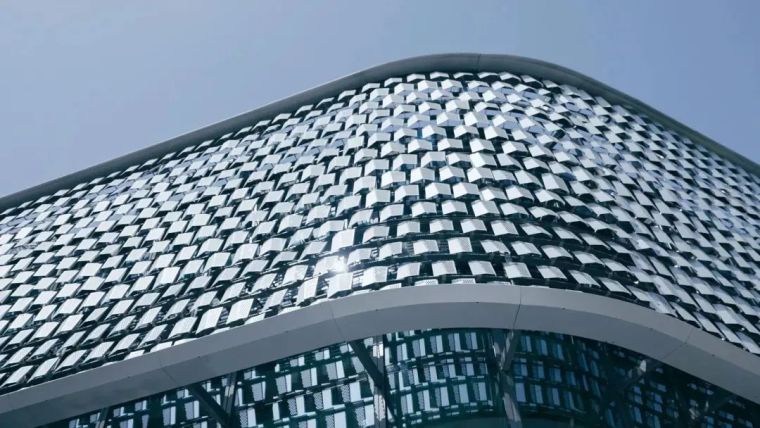

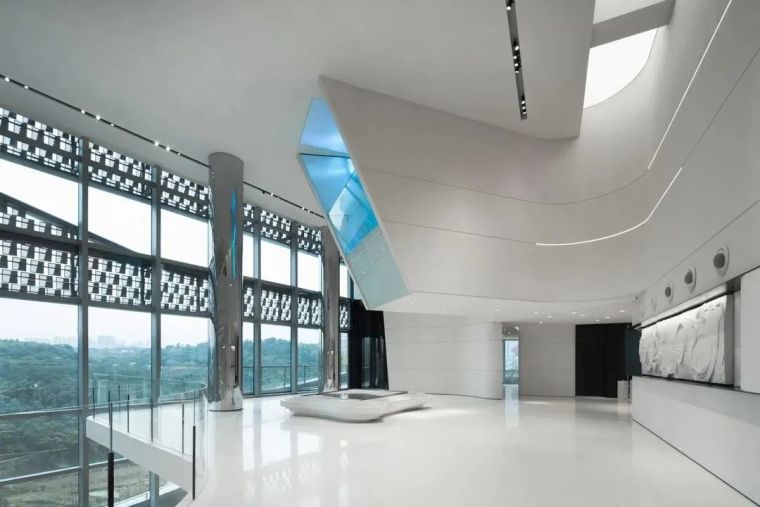

并采用1.5mm不锈钢
对幕墙龙骨
进行了重新包封及氟碳漆改色处理
进一步弱化其对室内效果的影响
093737reuuuxetl7fbgwyw
093738o3arlpjdlz9vntte
  02.

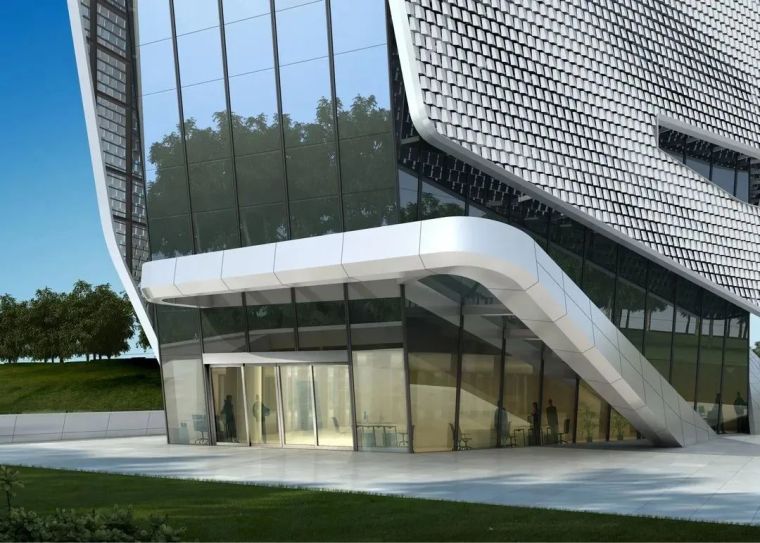

雨棚部异形板材
雨蓬部分选用3mm喷砂不锈钢板材质
其中双曲板16张，单曲板28张
异形板材占比总板数的1/3
093738evy0dxhtgne5kzmr

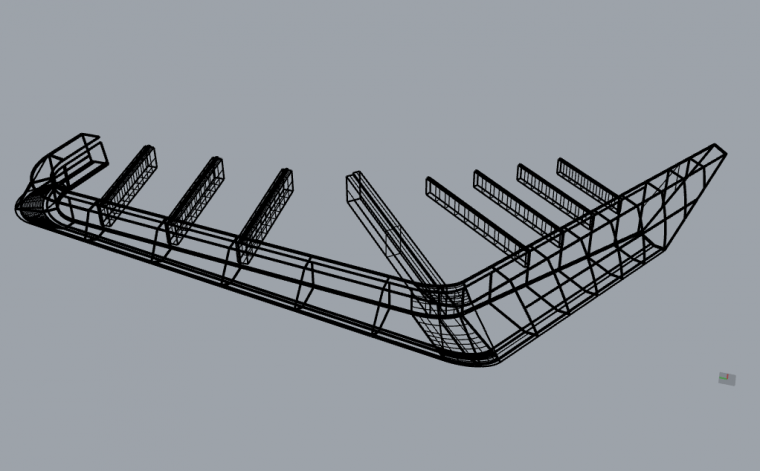

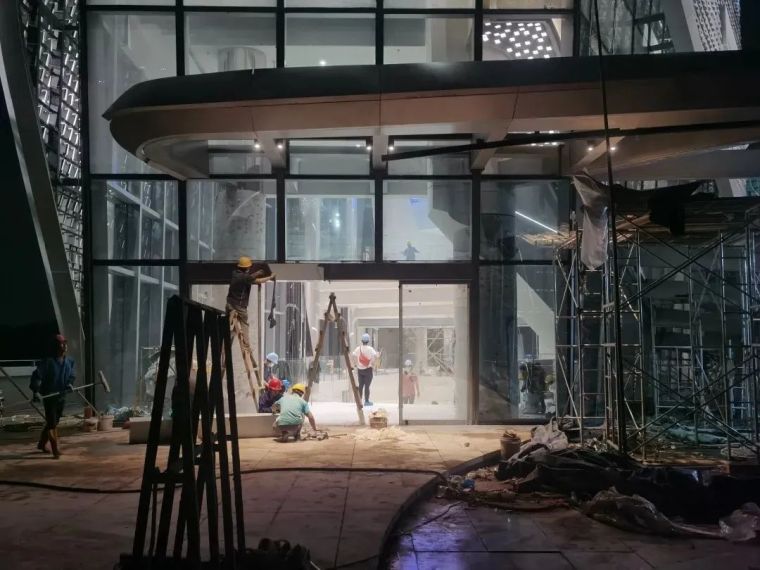

为了不让主入口处的雨蓬拉杆
破坏立面整洁效果
设计师提出将悬挑6m的雨蓬钢结构
与玻璃幕墙龙骨进行一体化处理的设计方案
达成方案最佳效果呈现
093739rbs1zridhbuf5hws.png.thumb_

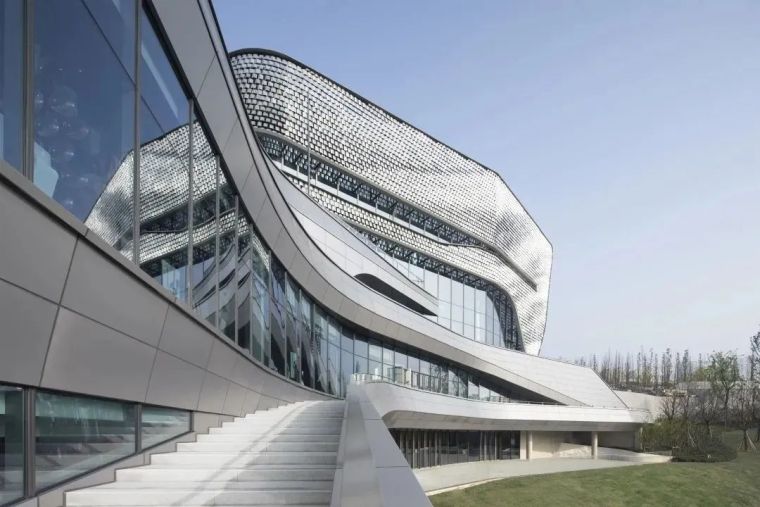

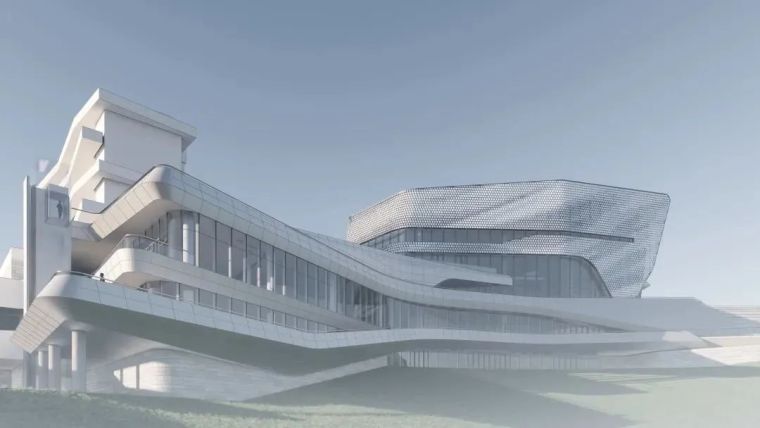

  03.

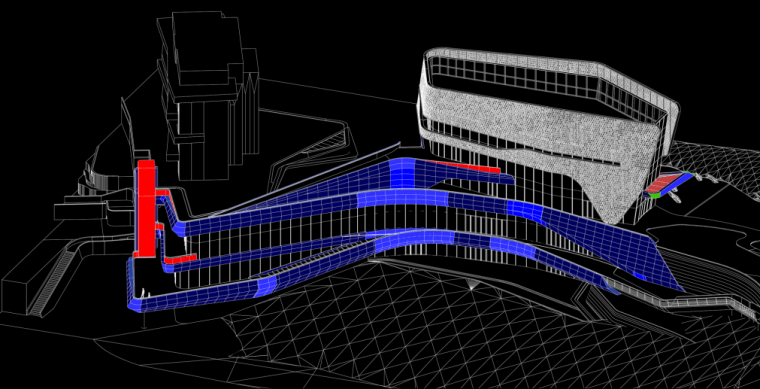

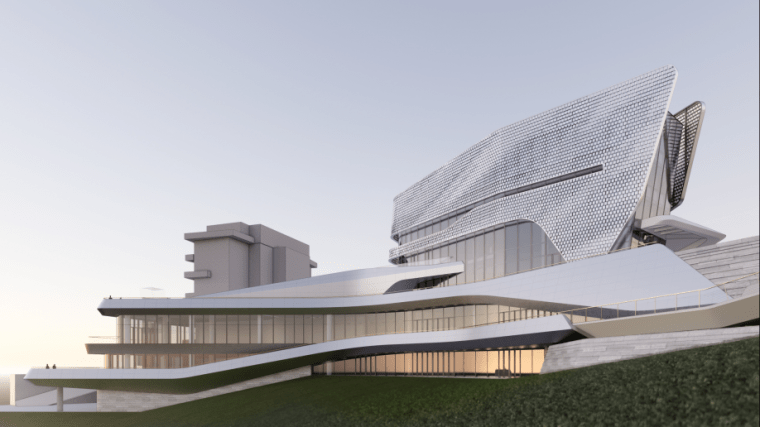

铝板立面
设计师们放弃了“折线成弧”的
简单铝板安装方案
苛求铝板表现出极致缎带感
787张铝单板中
异形板数量达到总数的20%
093741d7ojhrc89h3x1jov.png.thumb_
0937431nlpgz5ujlpzai4v.png.thumb_
093744fs3j1rjyvflb2ozv
093745zmg1ntcqqczzpnzc
093745fzebpvzdbcco3zjh.png.thumb_
093748qyywwdpgu6tri9gp.png.thumb_
093749xuayugq21eeki2td.png.thumb_

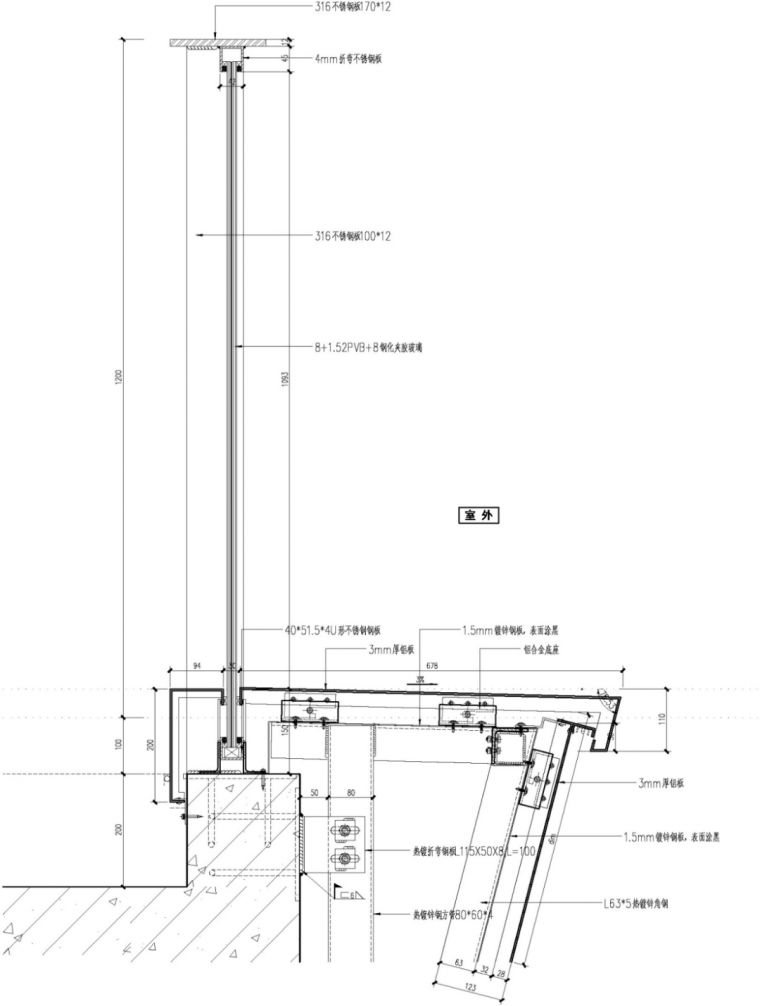

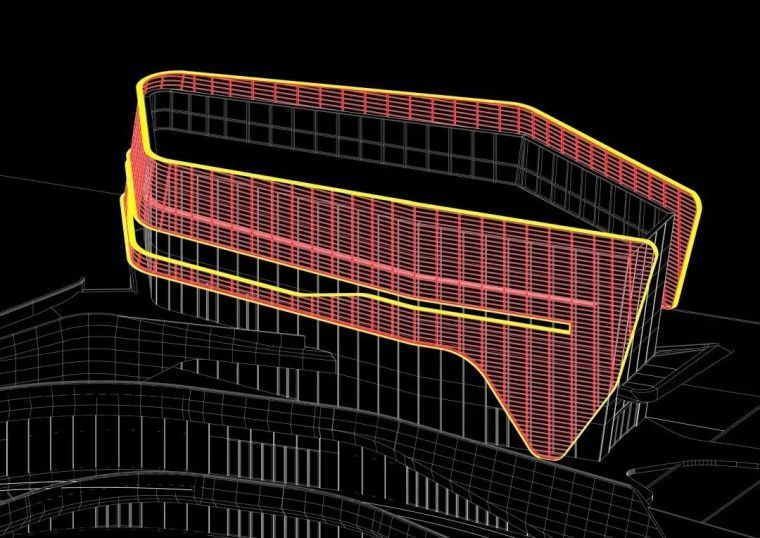

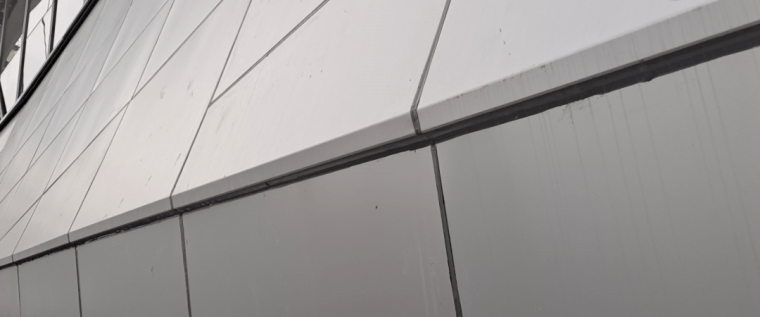

考虑到长期日晒风吹所带来的
立面挂污问题
设计师在铝板拼接缝位置
增加了滴水线设计
减少阴面铝板流挂
大大提高立面抗污性
在滴水线设计过程中巧妙设置泛光灯槽
满足泛光照明与幕墙一体化需求
09375156vcvelq2ik93ie7
  04.

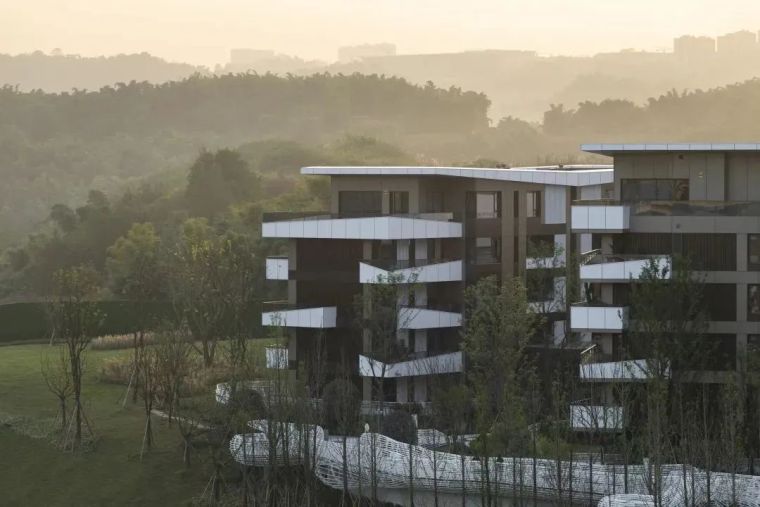

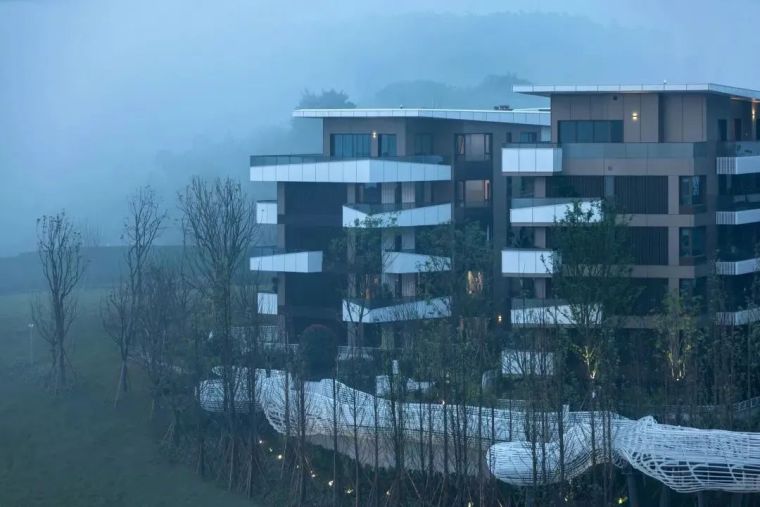

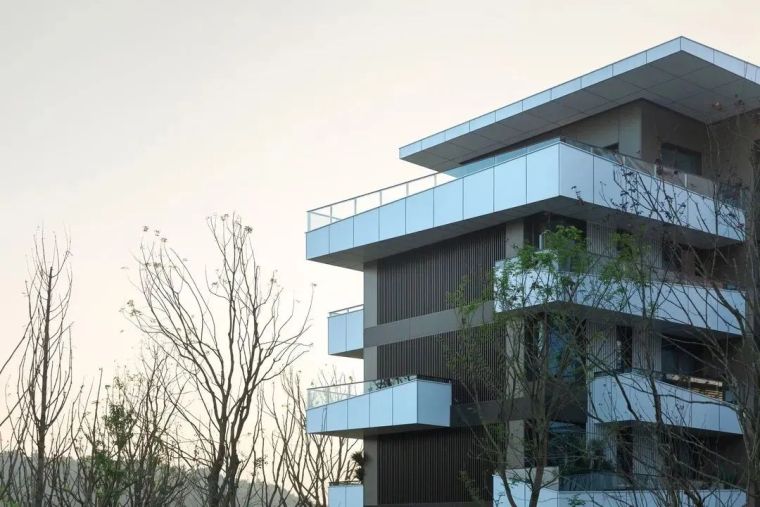

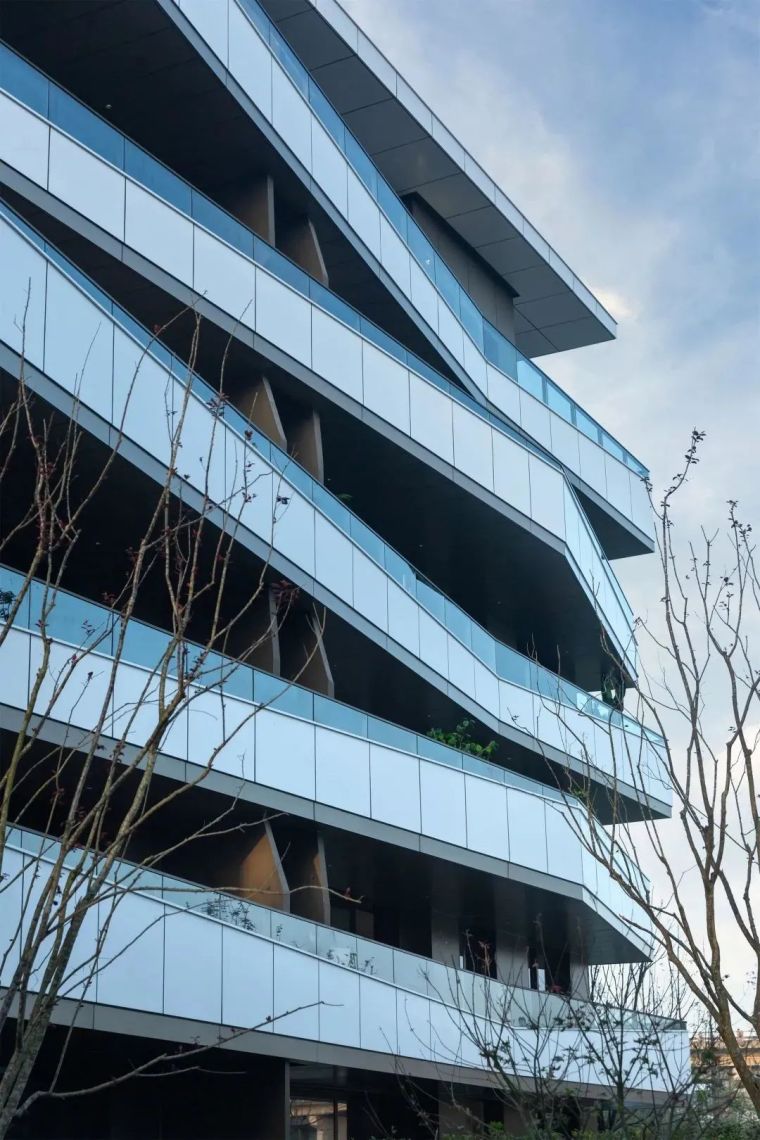

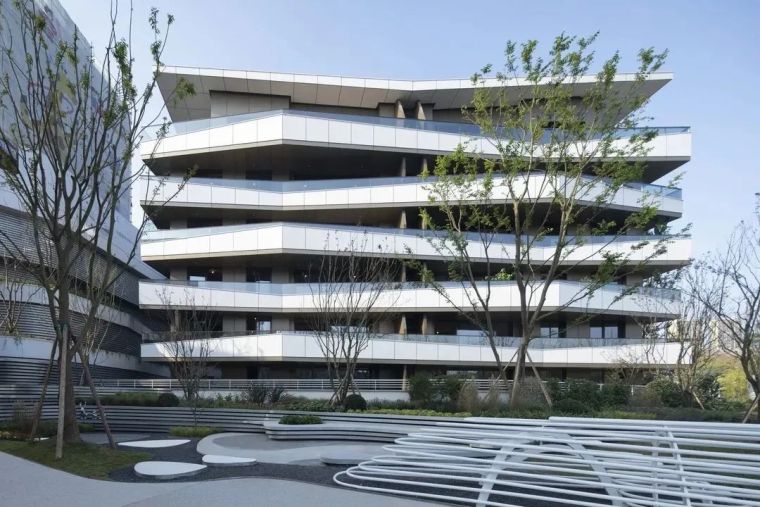

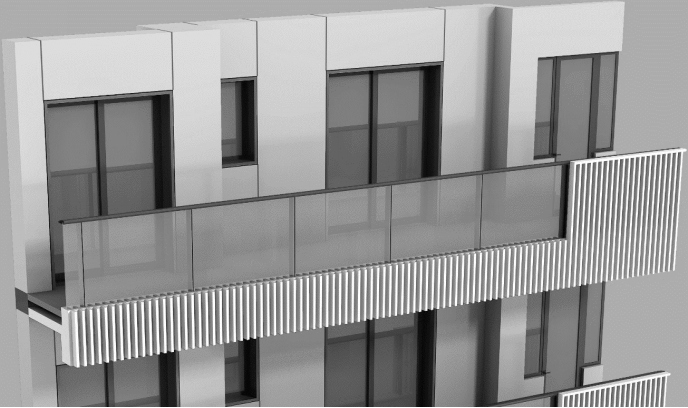

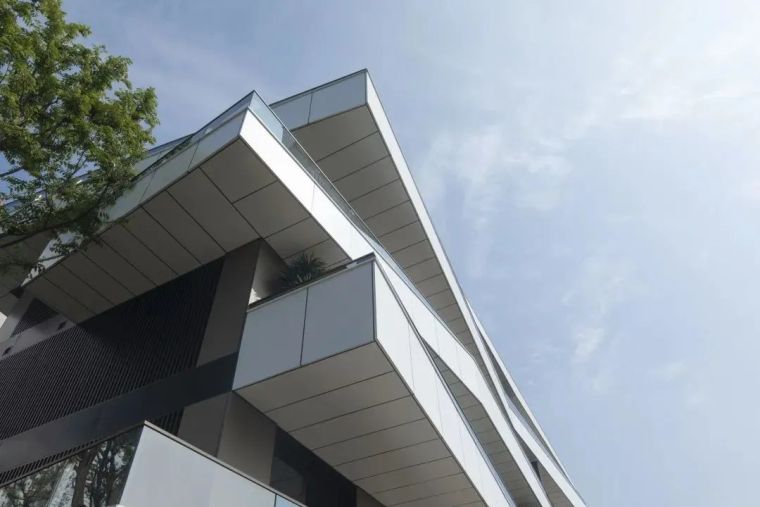

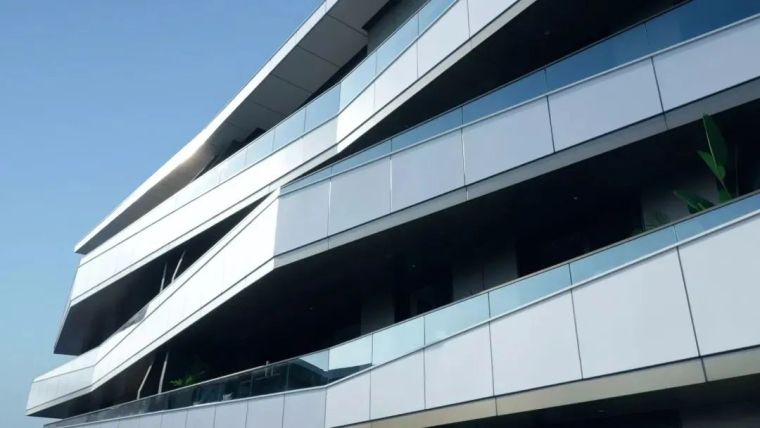

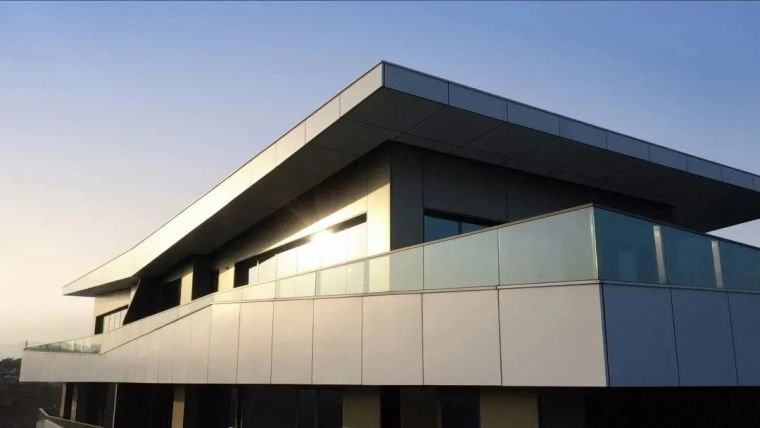

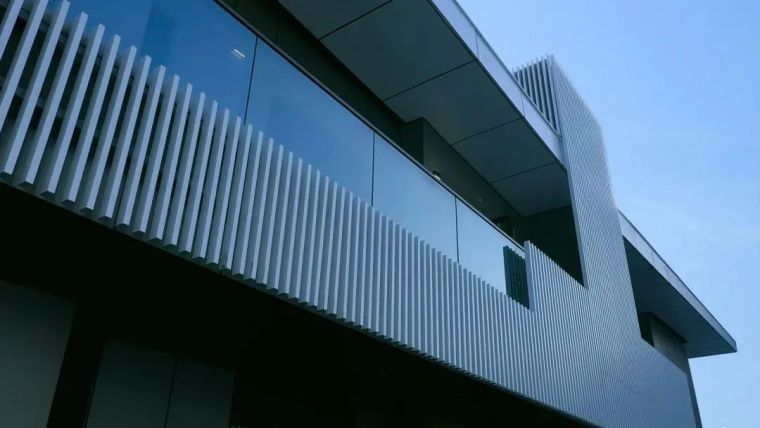

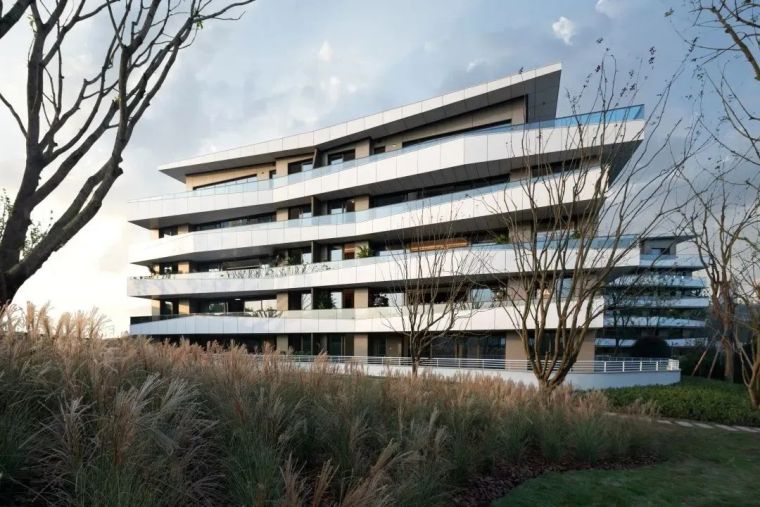

洋房露台
单栋与双栋、不同楼层、不同位置
各有一套铝板应用方案

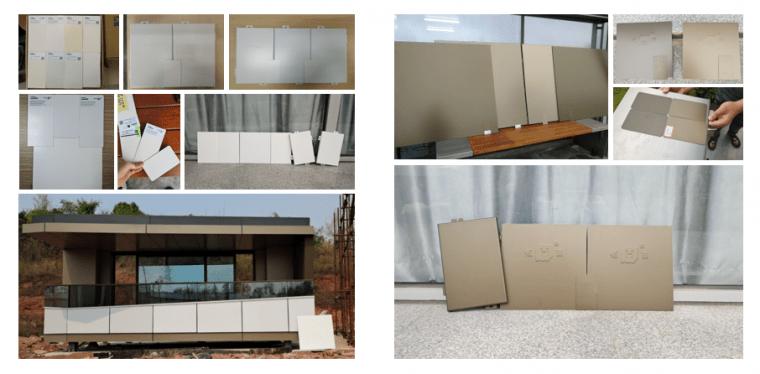

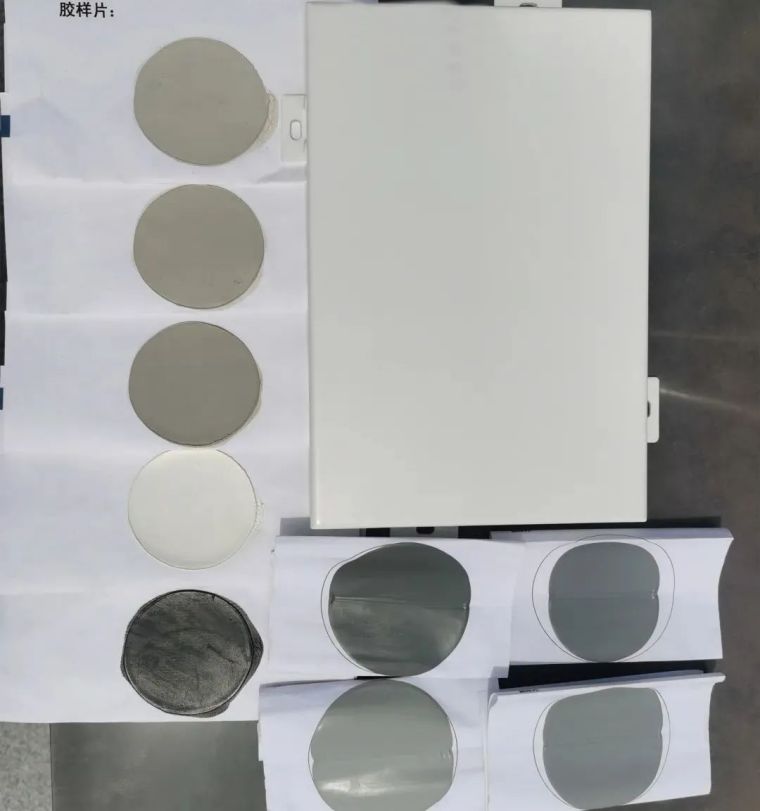

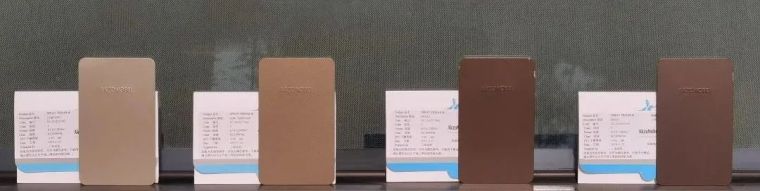

同样利用
三涂两烤氟碳漆静电喷涂工艺
帮助锁定铝合金型材型状和表面色泽
最大程度迎合耐候性能与视觉需求
093752f5b9iyb9jccblytx
093753kolyenjpilwastzn
0937533pqkwle49stgxbjz
093754greqpf5khwr6dwbr
093755lssyngxczgj3rmrt
093756jadkk9wa9fgltf7v
093757xkbknwramwyfuo8c.png.thumb_
093759dhlq6wdh17p5egcc
093800lqpqnebpbpwlrwor.png.thumb_
093801dscza5kkc8k3thfo
0938025djsopqrv12lwq43.png.thumb_
093805bwrvllpu6w9ghp00.png.thumb_

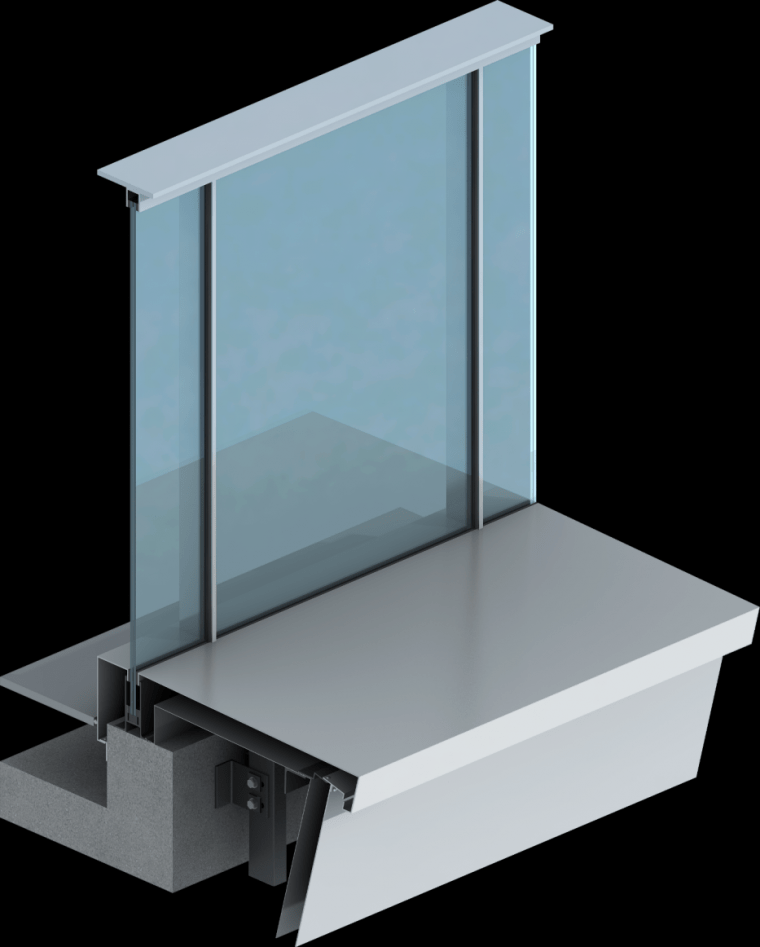

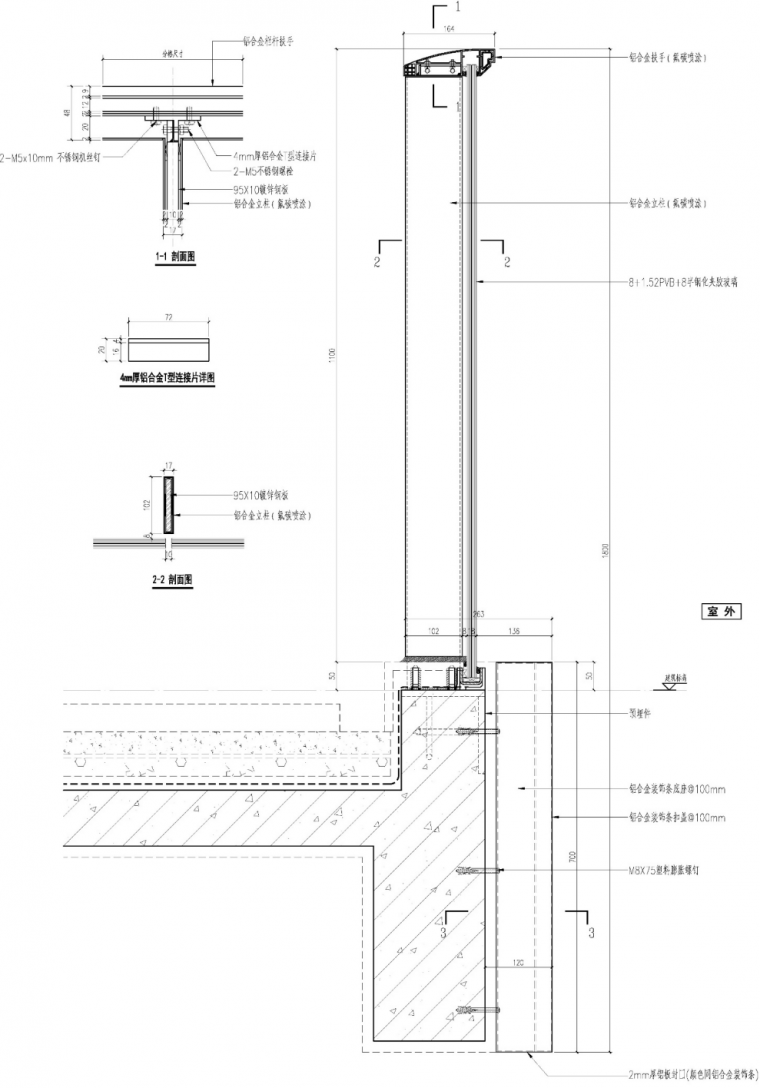

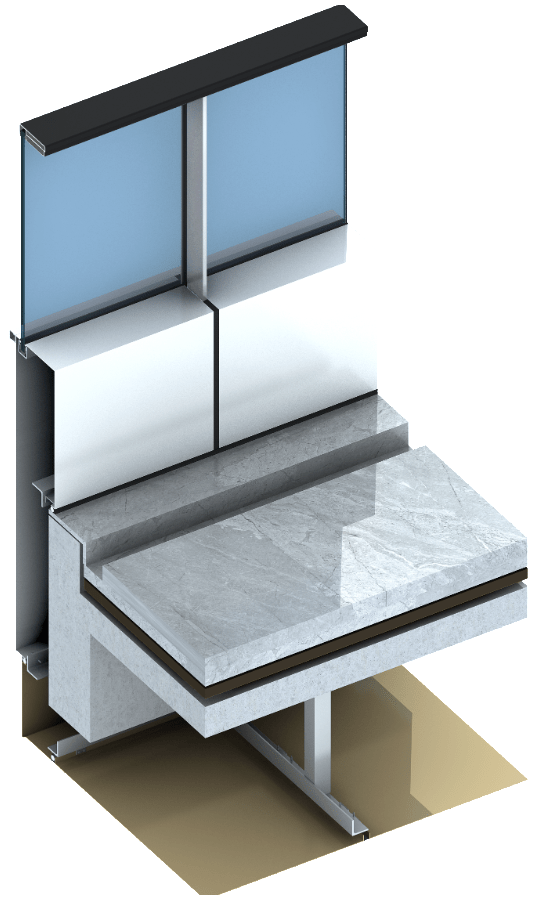

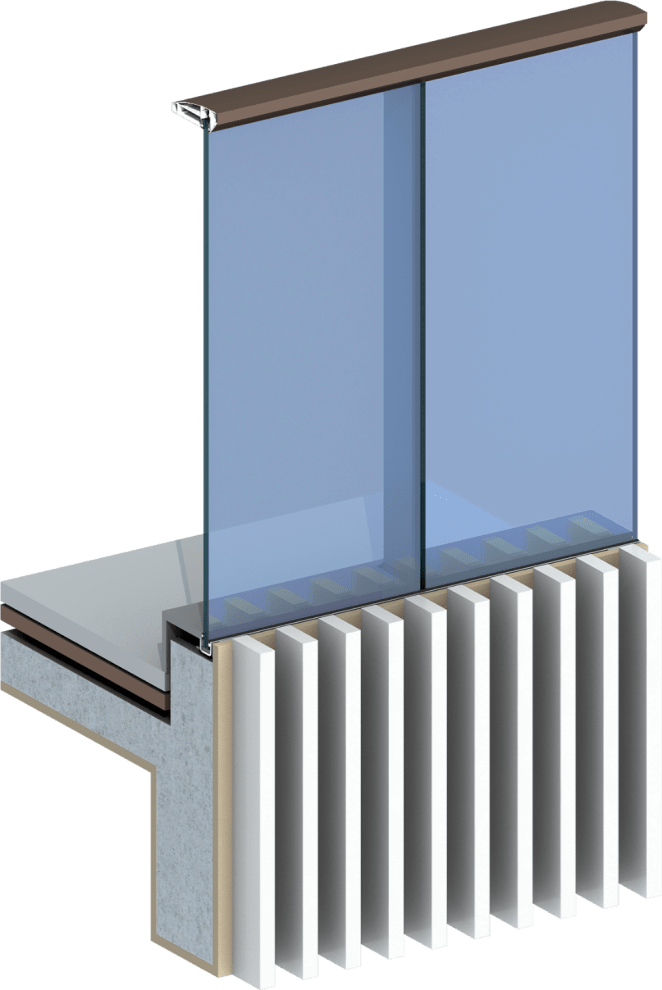

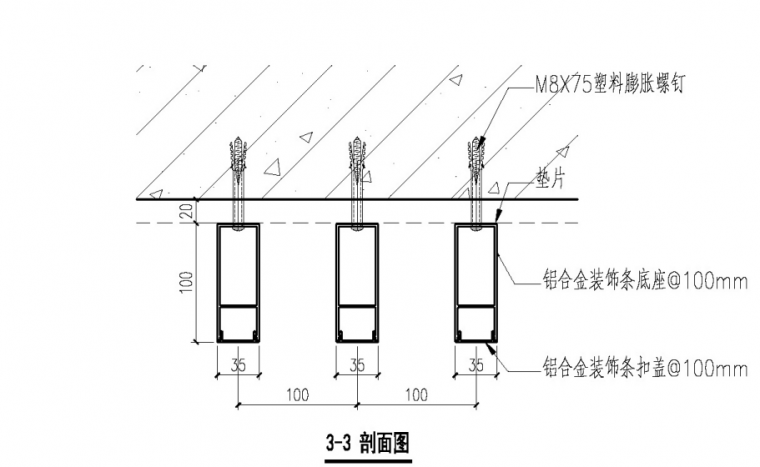

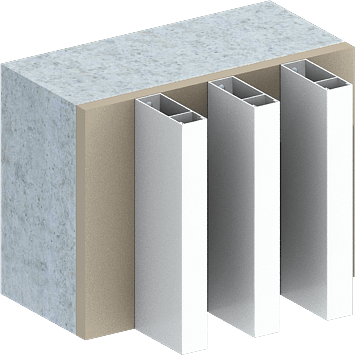

（阳台部分节点）
093806us89cn49i5ju250x
093807vtfxsocbl1uu6vll
093807eyy5jermionnj3go
093808ham2hvfyanu8eatc
093809ibfmlb2e745a2nqo
093809wtsnm6sdx6zixtll
093810bacneo4pumnrnjyh
093810ptkx5bbhje5ywo73.png.thumb_
093812jfvpav7iti4c9odd
093813oxrzrhtcrhrbakgk
093814irwjivko5anagwa6.png.thumb_

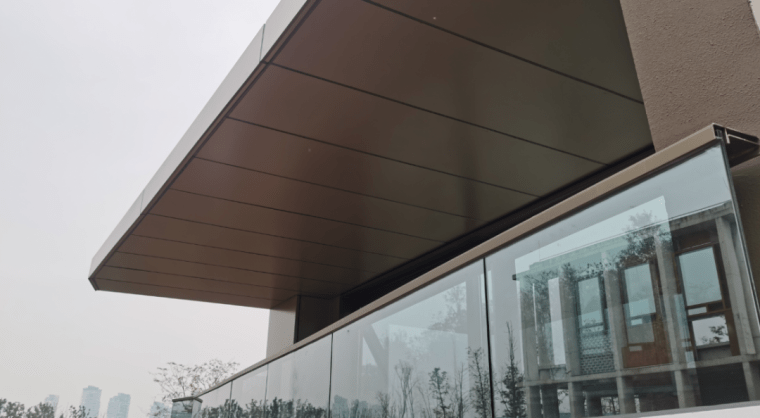

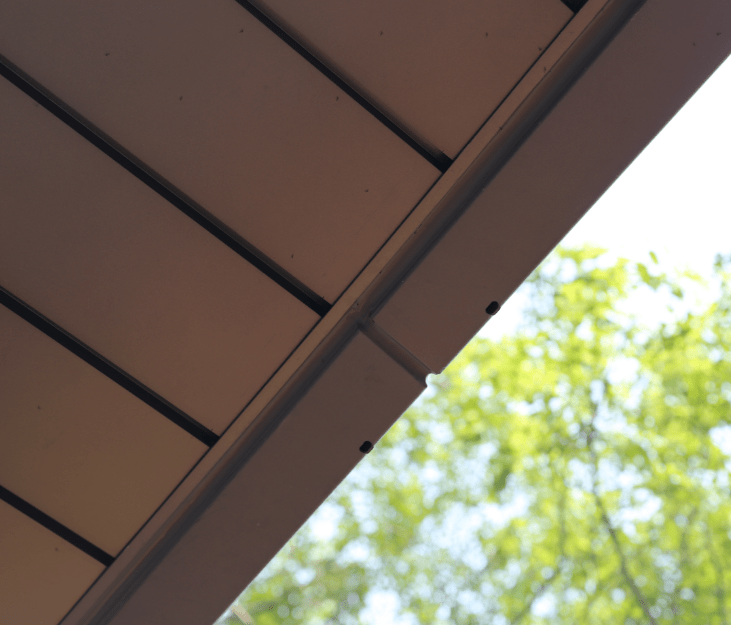

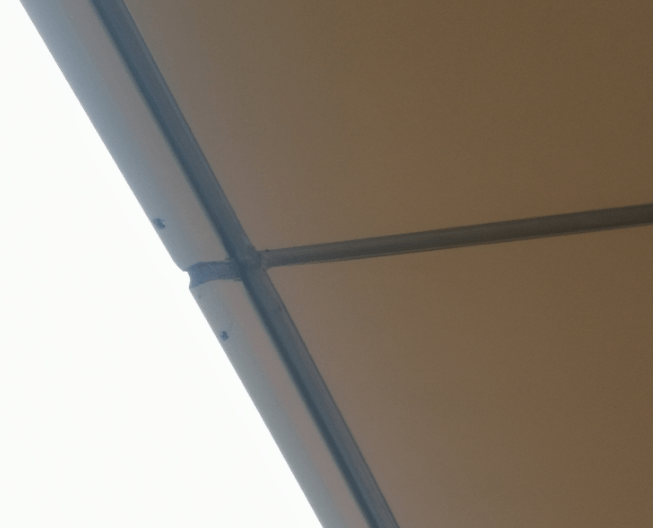

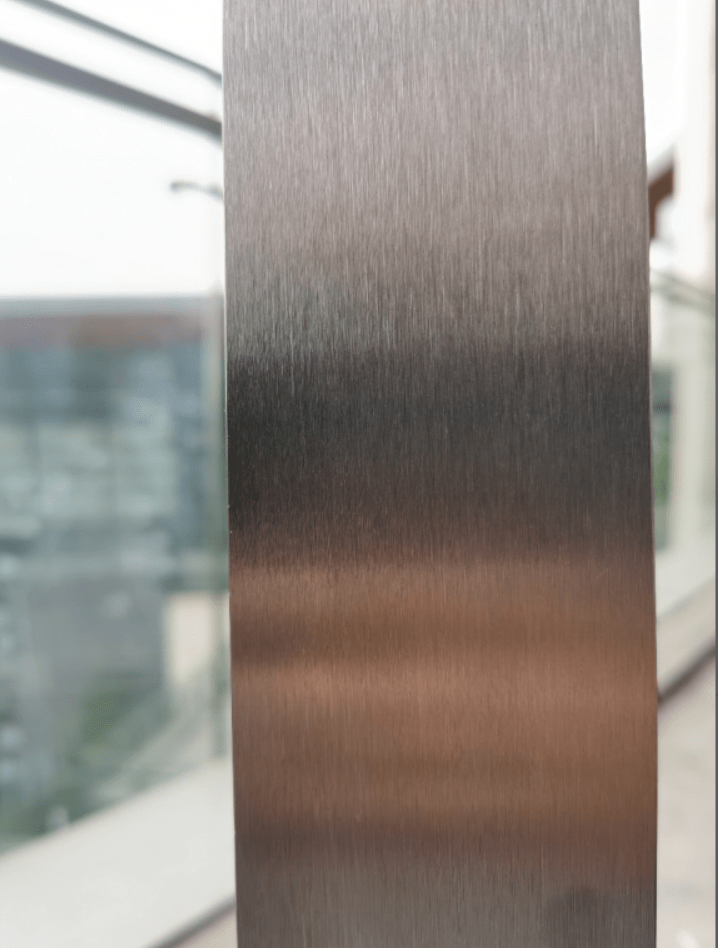

铝板吊顶泄水孔
鹰嘴8*16mm椭圆形泄水孔
距边50mm
便于雨水自然流出
防止铝板内部积水
09381649wqeyl8yremuftg
093816t5wcljifpbtjze3z

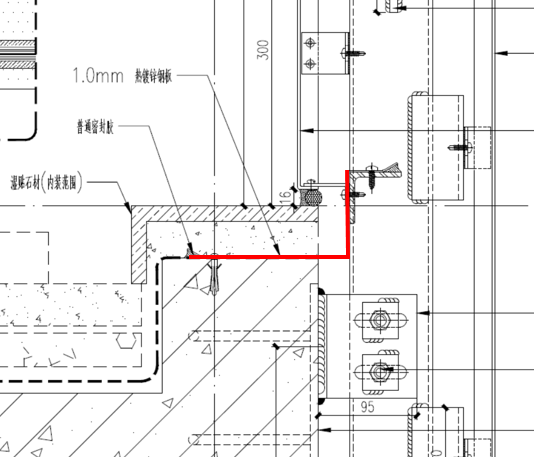

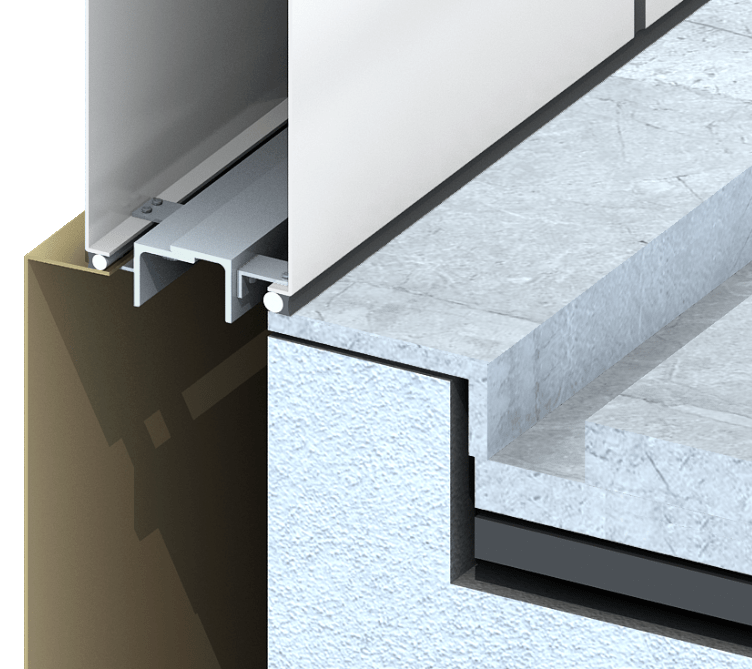

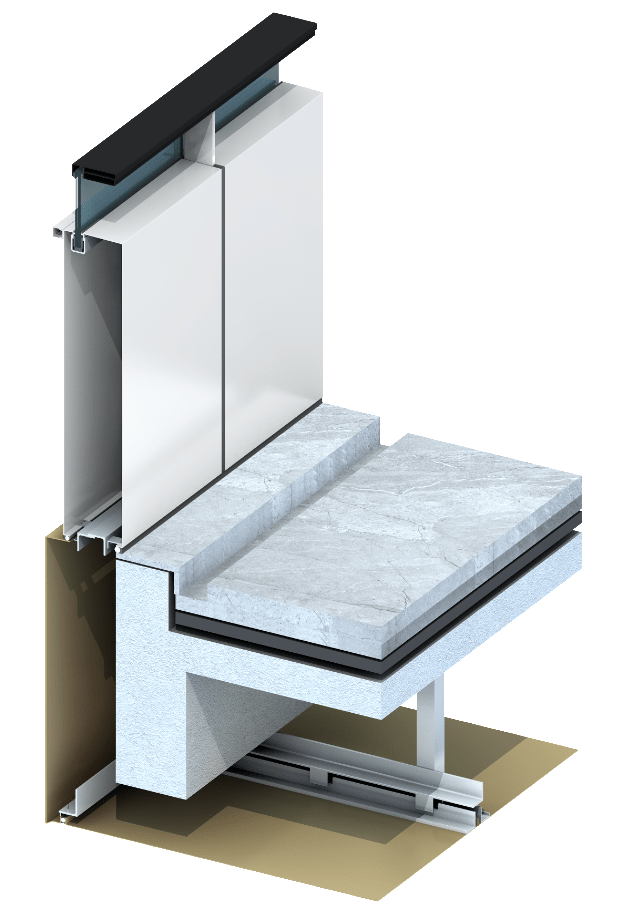

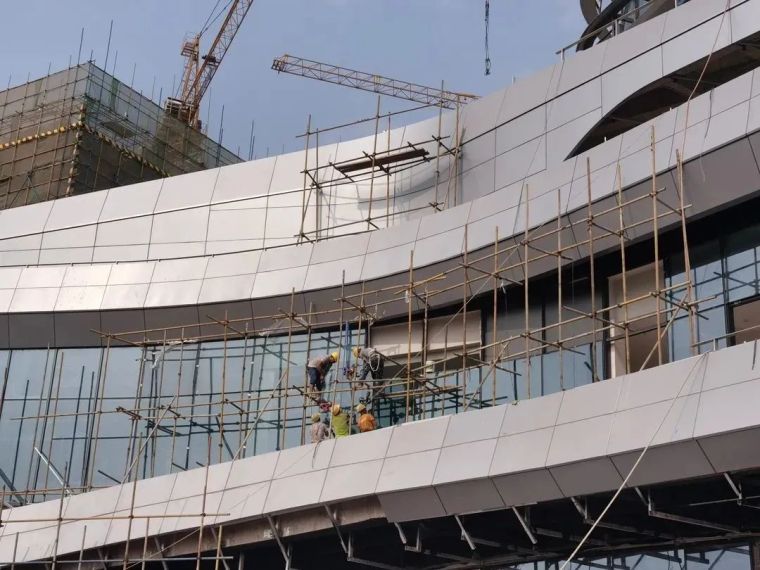

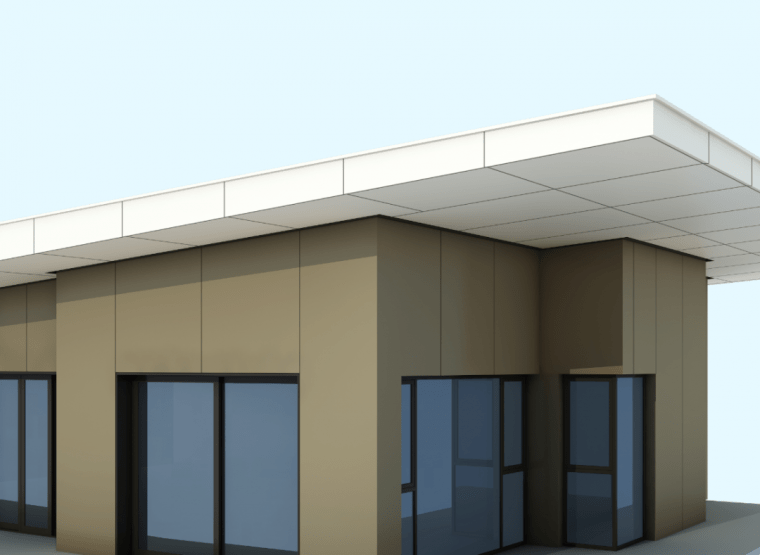

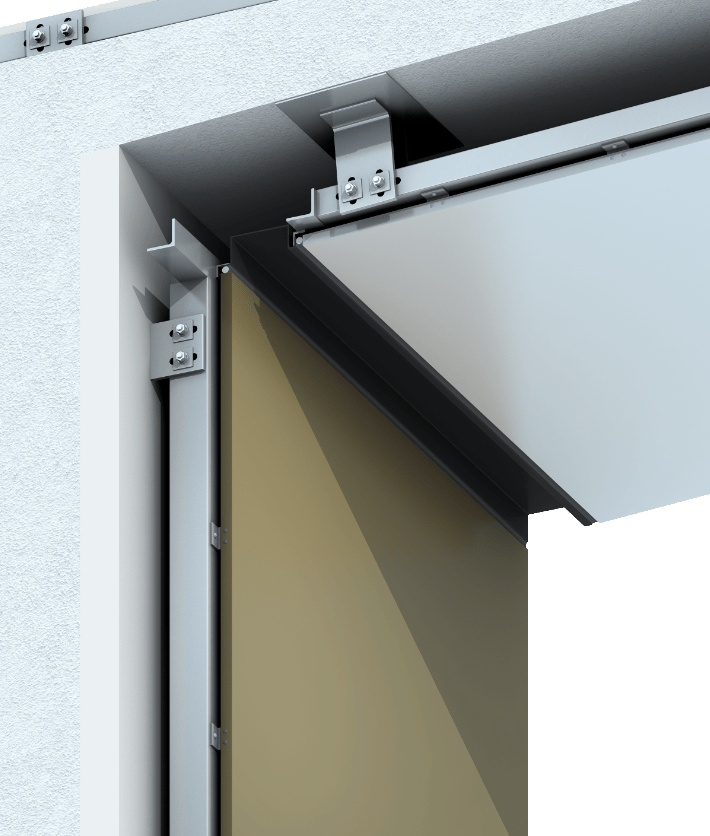

结构梁之外加装阳台栏板
反坎和龙骨之间设置
1.0mm厚通长铁皮密封
升级防水效果
093817ia5sagfrliwrcq66
093818lbfj7tf5adf9nirl
093818f2p4r861vrdcbqbq
093819dxigdxej4nwppsqo.png.thumb_
093821blwgvvttstg4uiaf
09382296y6nomvpeadsjqm
093823lbess34znn8npm8l
0938235qnromqgdirpjw3c
093824j6xubposfhhmcmgg
093825qgtvyimgcv2djjeo
093825s8jt7e2yw4nvfg6k
093826nk09f0uvlshkeuzw
