异形花坛施工图如何做?

在方案还是后期施工图,或者是别人落地的项目中可以看到很多这种异形花坛。不仅在平面上有弯曲,在竖向上也有这种往里往外凸的。要实现这种视觉效果,有很多种表现方法,正常情况下用的比较多,不过也有用混凝土的,表面处理也有很多方法。

640
这种则是镂空的,基本上用钢板做的,一般难在接口,石材切割要求比较高,切割工艺不好的话,会留很多空隙。

640-1
/异形花坛绘制/

640-4

像这种异形花坛,首先平面上有宽有窄,高度也不同。

640-3
这是一个坐标定位。坐标定位一般标上下关键点。当你的坐标和每个交接点的标高都清楚了,就可以大概推出来,后期切割钢板,根据平立面的角度切割你需要的钢板。

640-2
这是一张台阶的立面图,平面和立面的走向都是不规则的,画的图也需要表现各个方面的标高。一般在钢板里面需要考虑排水,做个很小的排水缝,草地做出来肯定是低于钢板的。

640-5
像做这种异形花坛的时候,要特别注意台阶交接处,不能做成下图这样,不能切割到台阶,这样施工员没法施工,就算施工出来也不美观。需要结合周边环境切割高差。平面定的标高和长度都要通过立面分析,完了再去确认标高。确认标高和尺寸是一个反复的过程。

640-6
/异形花坛剖面图绘制要点/

640-4
①砖砌体上面搭钢管,最上面用的混凝土,才能埋预埋件。②③直接用不锈钢或者是镀锌方钢,直接包在混凝土上面。

④⑤石材交接口都是不锈钢包水槽,钢板和地面的交叉口会留一个小水槽。

⑥左侧是激光切割营造树叶的感觉,可参考①做法。

右侧没有镂空可以用②的做法,直接混凝土包在上面。

640-7
下面①②是激光切割的放大图,矩形钢和方钢都可以。图做的有些不完美的地方,龙骨和激光切割的孔重叠了,一般要避免出现在龙骨上面。移动位置或者调整激光切割的走向和图案。一般在工程上面会进行调节。

640-8
640-9

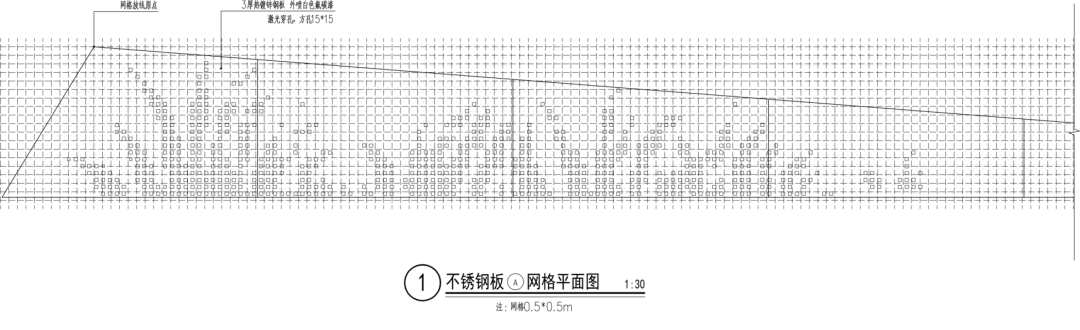

图案要进行大概的放样。每个小孔的类型和尺寸大小都要进行标注,切割孔的间距也是一样。

640-10
640-11
像这种立面图不像亭子和花坛只要画一个标准段。因为每个面不一样,异形要画至少四个面来表现,剖面要比较有代表性的。和地面基本齐平的画一个。

640-12
斜度上来的画一个。

640-13
遇到有台阶的地方,在台阶的地方会有一个剖面来展示交接口。

640-14
在正常的平面,里面的结构也不一样。

640-15

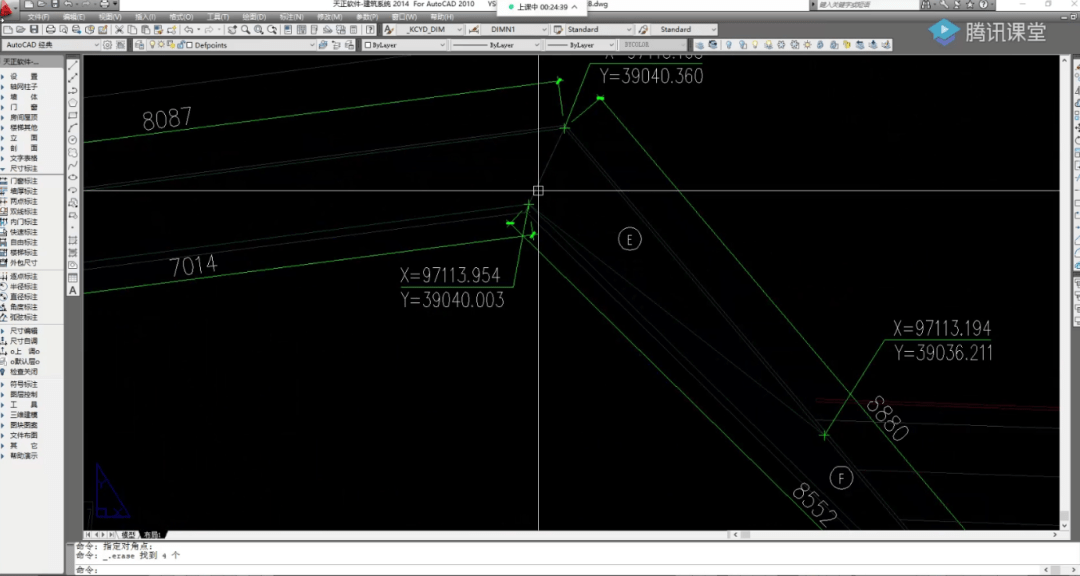

每个点都要有坐标,标出每条线的长度。下面这条线的长度是不用标的,有高差关系和平面自然就推出来了。你标的是平行面的尺寸,在真正施工的时候是没有意义的。

640-16
每个面都有符号表示,到时候放大详图。

640-17
立面都标有符号,全都要放大样的。这个立面还是比较简单,只要把高度和宽度定出来直接拉线。难得是台阶的部分,不能切割到台阶。

640-18
640-19
/异形花坛钢结构做法/

640-4
这种则是和地面齐平,只是不锈钢收了一层边。

640-20
高的画面积会比较大,一般考虑美观会激光切割一些图案在上面。下面和我们做花坛的结构是一样的。

640-21

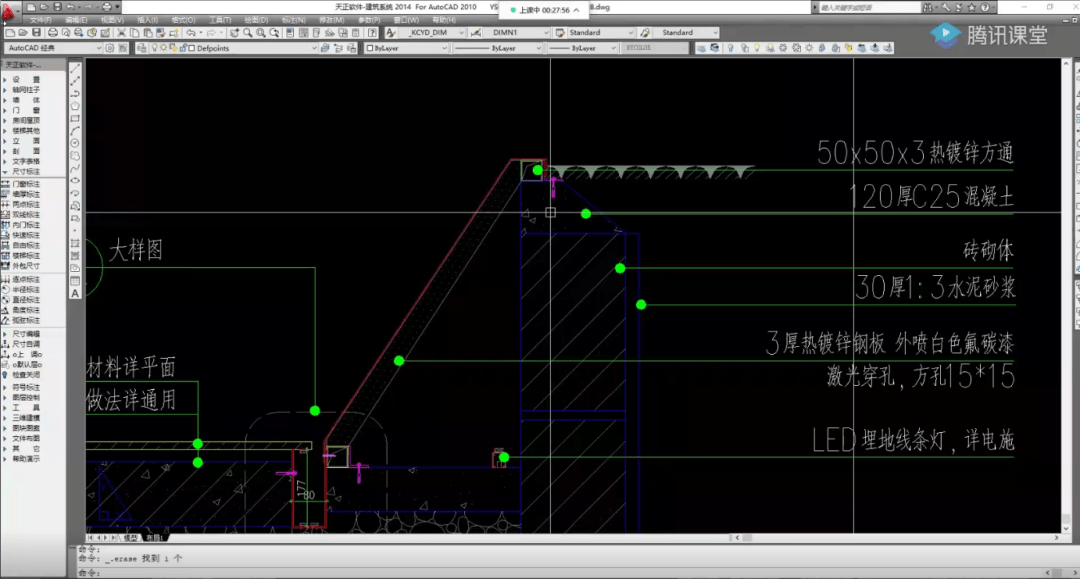

不过要注意上面要垫一块混凝土,钢结构通过L角钢用膨胀螺丝固定在混凝土上面,砖是不能直接用膨胀螺丝直接打。

640-22

这里是方钢,先做完一块混凝土后,L角钢用膨胀螺丝固定,固定完后把方钢焊接到L角钢上面。

640-23
龙骨支撑:上面是和方钢焊接固定,下面做法和上面一样,也是L角钢焊接方钢,和竖向的龙骨焊接固定,外面再包上钢板。有可能是不锈钢或者镀锌钢板。包完后用螺丝或者钉子焊接固定在几个点。

640-24
640-25
640-26
640-27
在这边铺装交接口有一个排水口,像这个铺装面比较大,考虑到铺装往这边排水。做了排水还可以做灯带。

640-28
在交接处这里,右侧是钢结构,左侧是实心的。

640-29
混凝土外包钢板或者是不锈钢板。

640-30
和台阶交接处,都要放大样。

640-31
/异形花坛/

640-4
直面的异形花坛好做,弧形的比较难。板子和弧形要贴合,两个面交接不完整/不圆滑。弧形不好切割,为了弥补和地面相接不平的缺陷,离地面铺装会留一点距离,放置一些。直接和地面相接的对切割的位置大小要求比较高。工艺要求达不到的话,会留一条缝,弥补很多缺陷。做好之后,每块板是焊接的,在接口处打磨,打磨完后再喷漆。

640-32

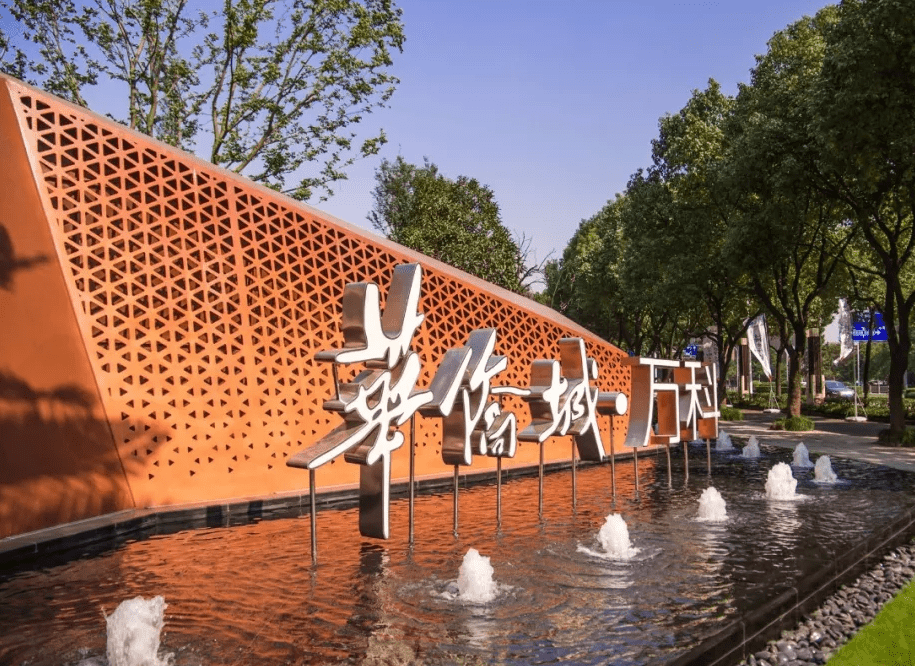

里面也会出现大型的钢结构,也是激光切割的板子,表面焊接完,然后打磨喷漆。

640-33
这种锈石板,它也是钢板,只是通过某种微量元素处理后有这种锈蚀的感觉。刚做出来是这样的浅黄色,过几年后颜色会越来越深。

640-34
这种是用混凝土做完之后,在上面用橡胶(EPDM)去做出这种效果。用钢板是很难做出来。一般这种材料用在儿童游乐场或者橡胶跑道,很少用到异形的座凳上。比喷大理石漆或者坐上去要舒服很多。

640-35
