01图纸信息完整
以建筑施工图为例
一套优秀的施工图

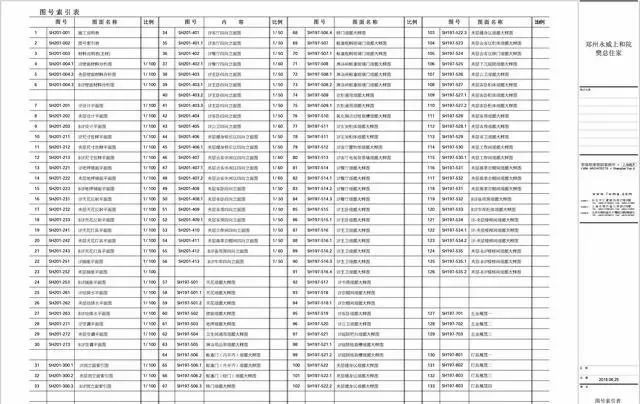

往往在画图前就提前规划好图纸目录和索引
在画图前做到“心中有数”
空投“施工图急救包”！拯救你所有的焦虑！_5

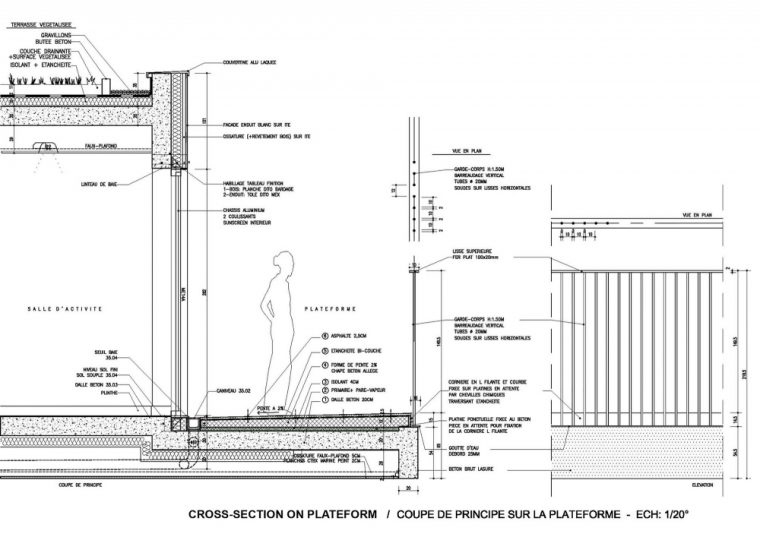

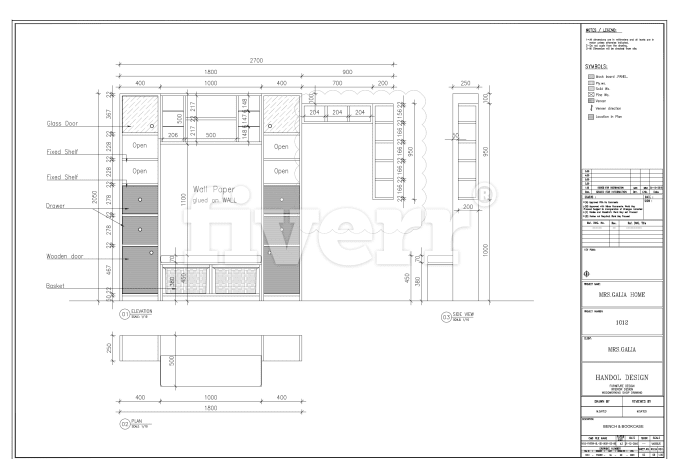

除了平面、立面、节点图外
一套完整的施工图纸还包括

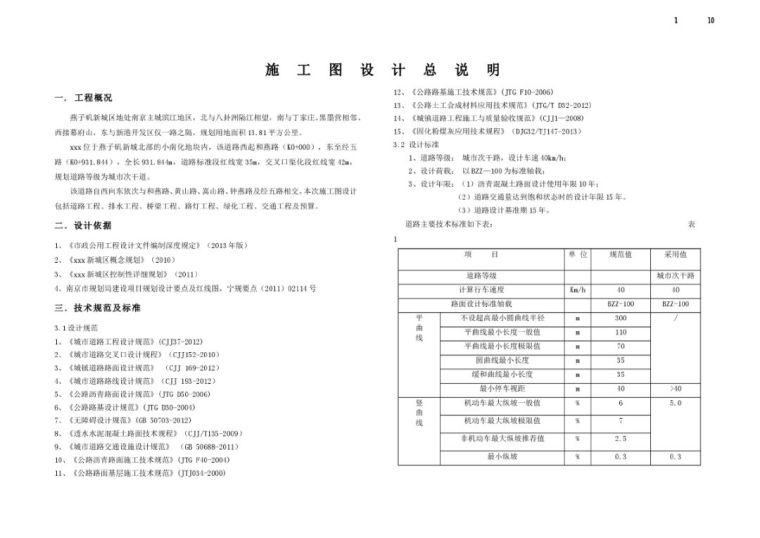

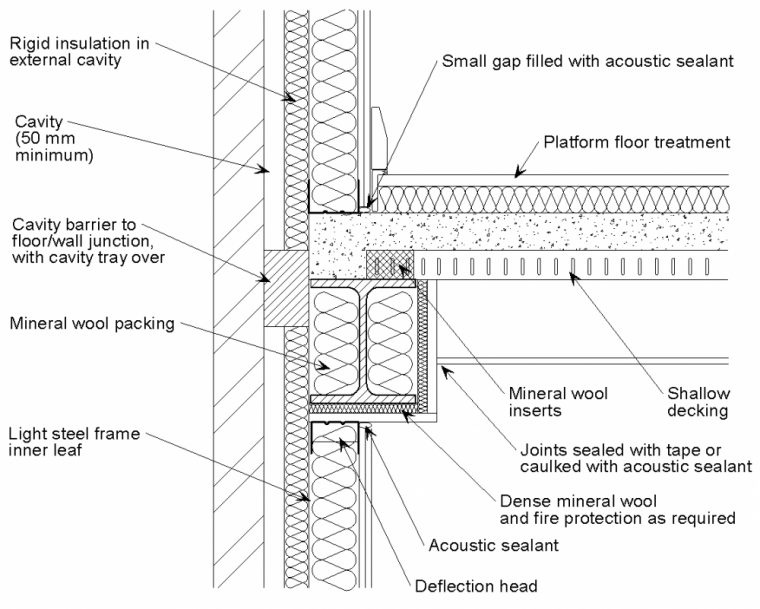

施工材料表、设计说明、细节放大图等等
这也是施工图中不能忽略的组成
空投“施工图急救包”！拯救你所有的焦虑！_6
但这绝不代表信息越多越好
结合你所做项目的具体类型
表达出设计所需要的信息就可以了
空投“施工图急救包”！拯救你所有的焦虑！_7
02 图纸表达清晰

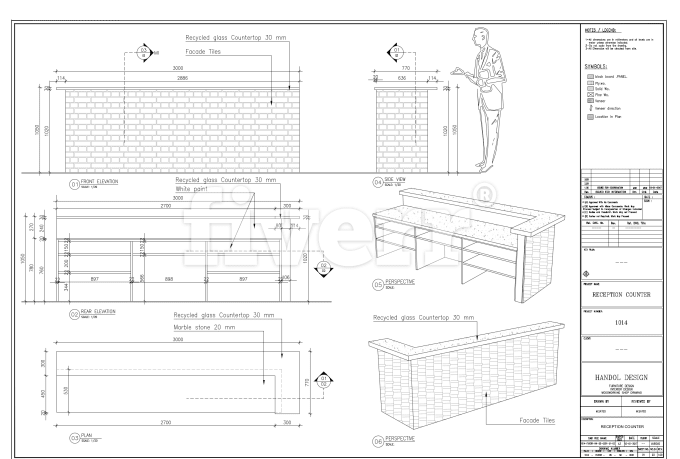

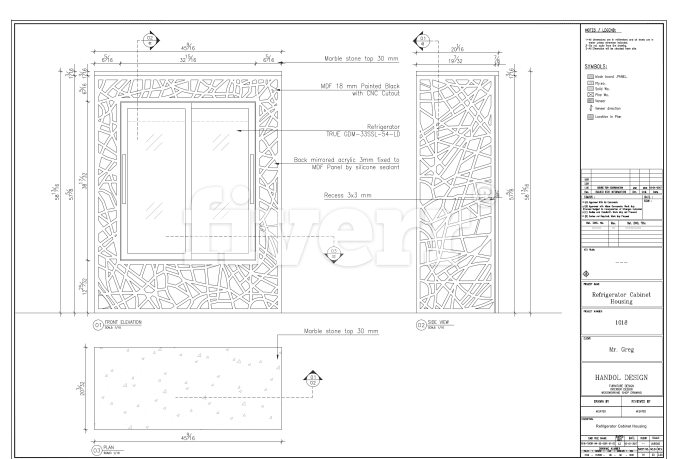

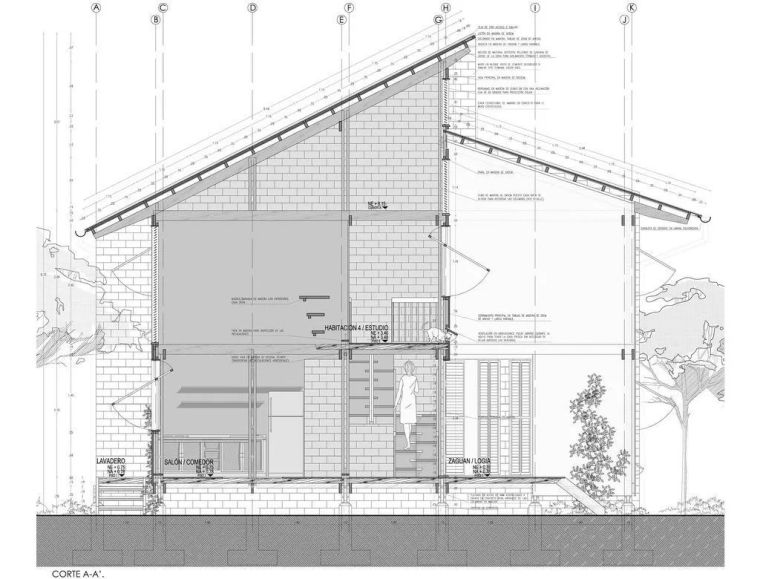

优秀的施工图一定可以准确传达设计师的意图
可以让别人一目了然的读取重要信息
空投“施工图急救包”！拯救你所有的焦虑！_8
符合各项国家标准
具有落地实施的可行性
空投“施工图急救包”！拯救你所有的焦虑！_9
如果对设计理解不到位或者搞错标准
很容易导致施工图出错
空投“施工图急救包”！拯救你所有的焦虑！_10
03 图纸细节美观

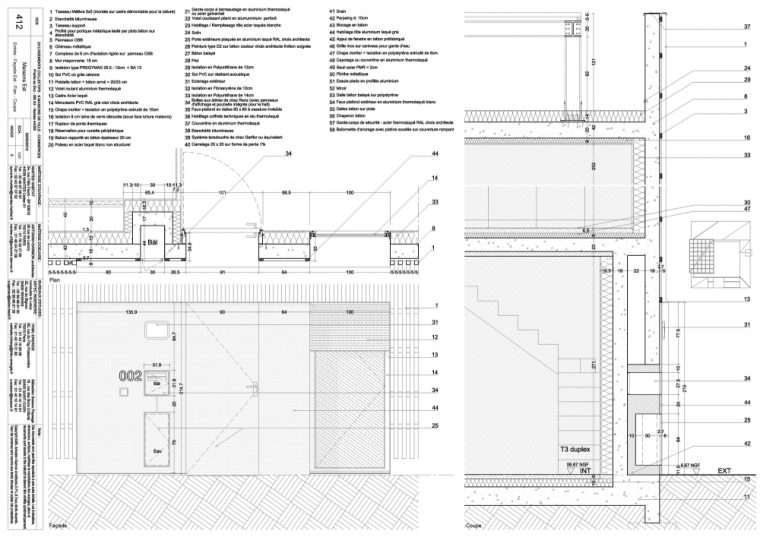

在信息完整和表达清晰的基础上
图面的细节也不容忽视
空投“施工图急救包”！拯救你所有的焦虑！_11
线型和线条粗细

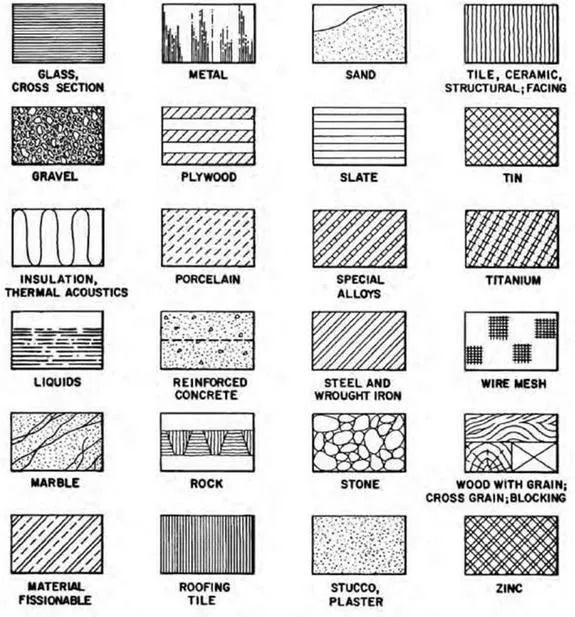

填充图案的疏密
标注和文字信息
空投“施工图急救包”！拯救你所有的焦虑！_12
这些看似不重要的小细节
却是决定图纸美观的重要因素
空投“施工图急救包”！拯救你所有的焦虑！_13

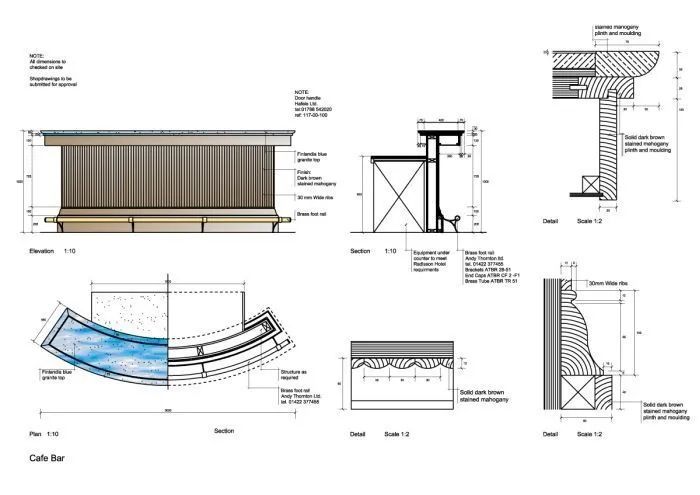

细节做好了
画面才干净清晰、层次分明
才称得上是一张优秀的施工图纸
空投“施工图急救包”！拯救你所有的焦虑！_14
空投“施工图急救包”！拯救你所有的焦虑！_15
所以说
做好一套施工图有很多要学的东西
从整体把控到各种细节
都需要在经验中慢慢沉淀
