无障碍通行设施的设计元素及图解分享

无障碍通行类设施包括缘石坡道、盲道、无障碍通道、门、轮椅坡道、无障碍电梯与楼梯和台阶。

缘石坡道

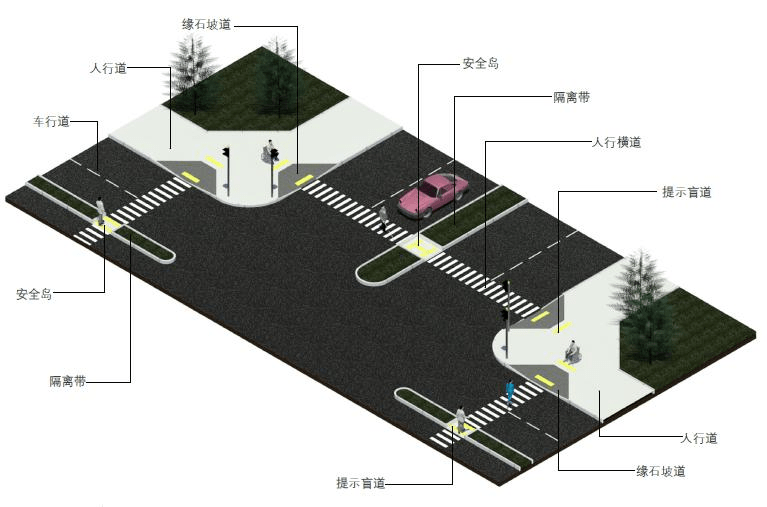

十字路口处设置缘石坡道示意图（注：图选自《北京2022年冬奥会和冬残奥会无障碍指南技术指标图册》）

一、缘石坡道应符合下列规定∶

• 缘石坡道的坡面应平整、防滑；
• 缘石坡道的坡口与车行道之间应没有高差；
• 宜优先选用全宽式单面坡缘石坡道；
• 人行横道边设置的缘石坡道，应全部包含在专为行人使用的区域里；
• 条件允许情况下，应优先选用全宽式单面坡缘石坡道；
• 缘石坡道应清晰可辨，无障碍物；缘石坡道上不得设置灯杆、交通标识等。

二、缘石坡道的坡度应符合下列规定∶

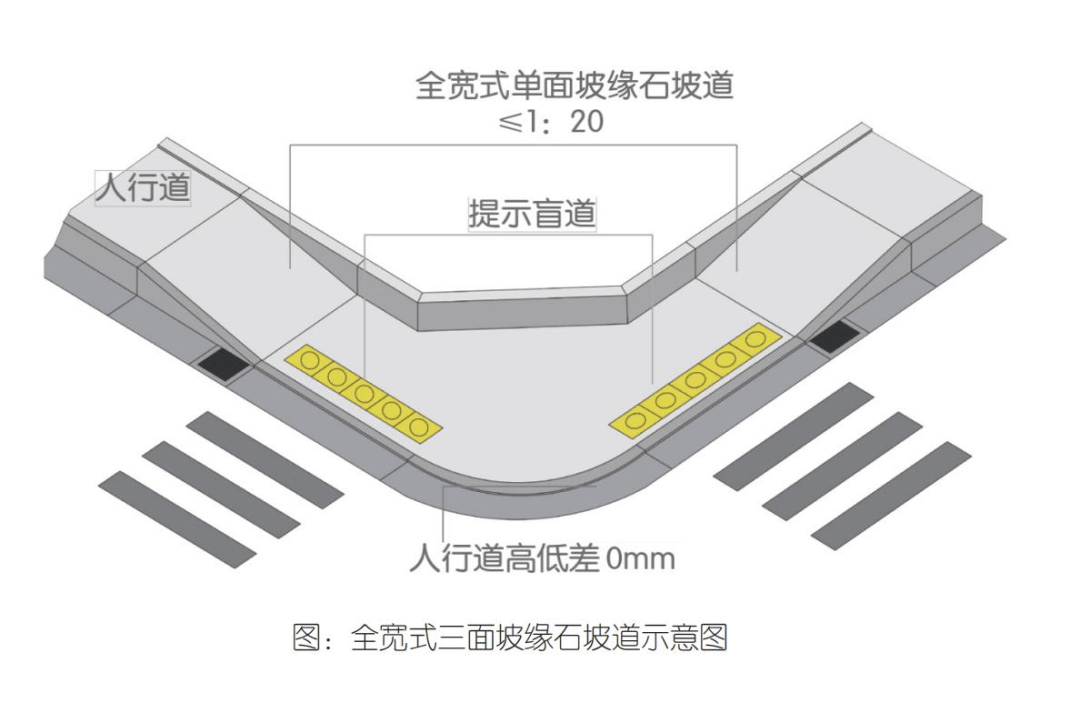

• 全宽式单面坡缘石坡道的坡度不应大于1∶20；

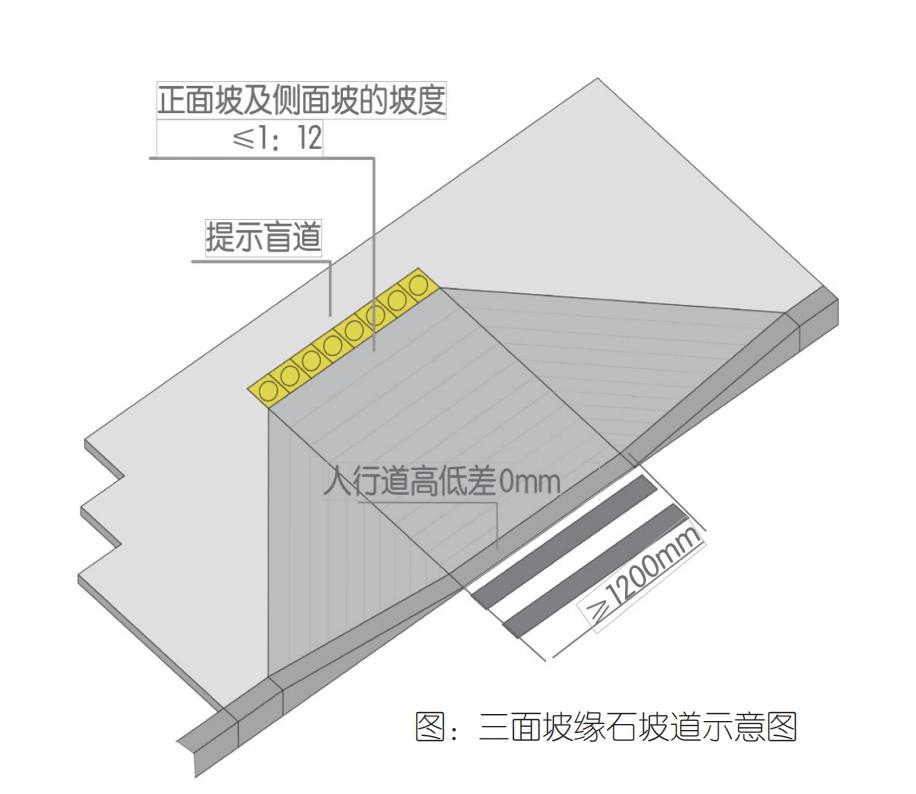

• 三面坡缘石坡道正面及侧面的坡度不应大于1∶12；
• 其他形式的缘石坡道的坡度均不应大于1∶12。

三、缘石坡道的宽度应符合下列规定∶

• 全宽式单面坡缘石坡道的宽度应与人行道宽度相同；
• 三面坡缘石坡道的正面坡道宽度不应小于1.20m；
• 其他形式的缘石坡道的坡口宽度均不应小于1.50m；
• 转角处缘石坡道的坡口宽度不宜小于 2.00m。



盲道

一、盲道应符合下列规定∶

• 盲道按其使用功能可分为行进盲道和提示盲道；
• 盲道的纹路应凸出路面 4mm 高；
• 盲道铺设应连续，应避开树木（穴）、电线杆、拉线等障碍物，其他设施不得占用盲道；
• 盲道的颜色宜与相邻的人行道铺面的颜色形成对比，并与周围景观相协调，宜采用中黄色；
• 盲道型材表面应防滑。



二、行进盲道应符合下列规定∶

• 行进盲道应与人行道的走向一致；
• 行进盲道的宽度宜为 250mm~500mm；

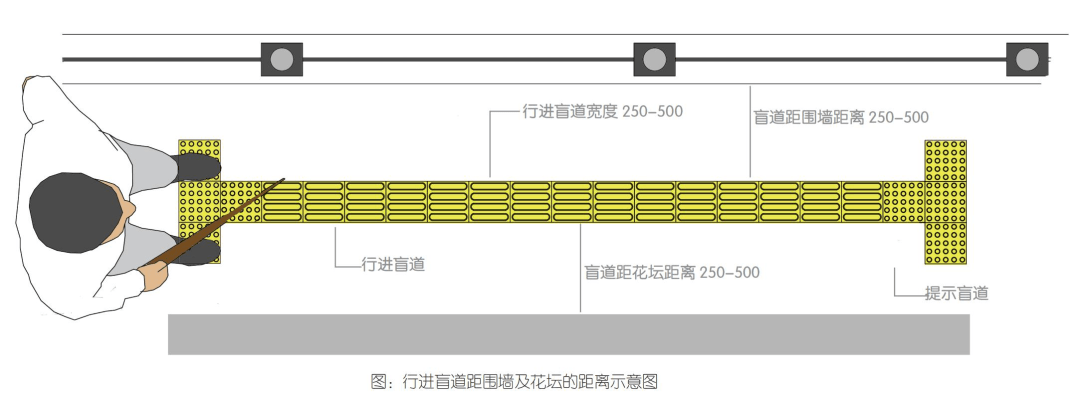

• 行 进 盲 道 宜 在 距 围 墙 、 花 台 、 绿 化 带250mm～500mm 处设置；
• 行进盲道宜在距树池边缘250mm~500mm处设置；如无树也，行进盲道与路缘石上沿在同一水平面时，距路缘石不应小于 500mm，行进盲道 比 路 缘 石 上 沿 低 时 ， 距 路 缘 石 不 应 小 于250mm；盲道应避开非机动车停放的位置。

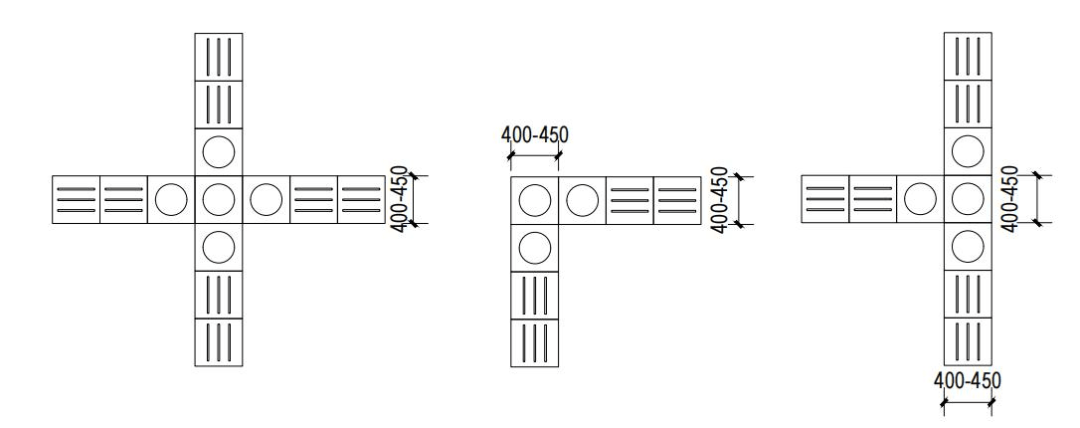

图：400-450mm宽盲道交叉处设置的提示盲道（mm）

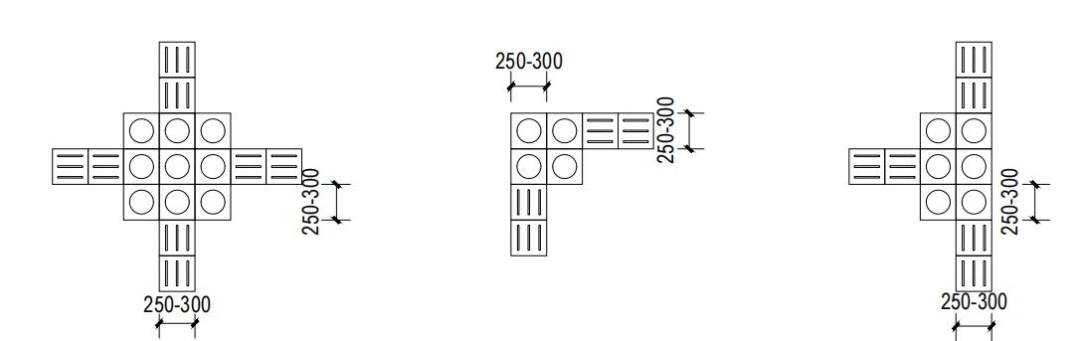

图：250-300mm宽盲道交叉处设置的提示盲道（mm）
