﹃ 景观水景 ﹄
俯水枕石 游鱼出听
无水不成园
每次营造都是一次匠心之旅
用灵魂感受境遇的诗意栖居
中国园林有“无水不成园”的传统，水景在园林中占据相当重要的地位，其表现形式不同可以起到组织空间、营造不同氛围的作用，因此根据水的形态一般可分为静水、流水、落水、压力水。静水主要起到净化环境、划分空间、丰富环境色彩、增加环境气氛等作用，再加之受空间大小、场地高差、以及水声等影响，静水在目前园林当中运用相对广泛。
??????
|
壹
静面水 / 常规石材做法
|
|||
 干货来啦！景观水景施工工艺总结_5  干货来啦！景观水景施工工艺总结_6 |
|||
|

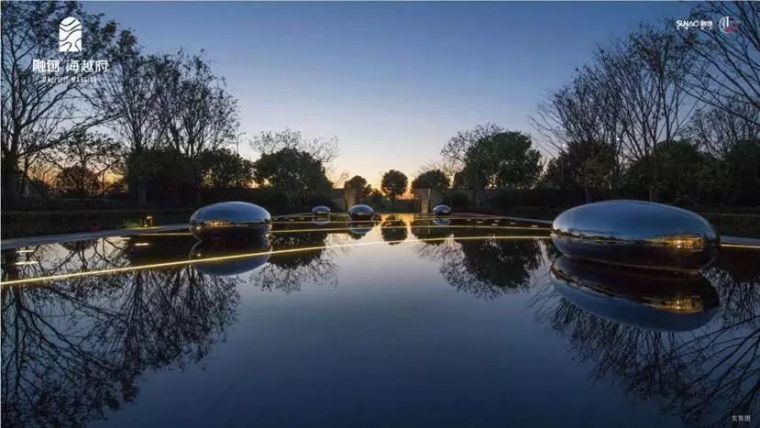

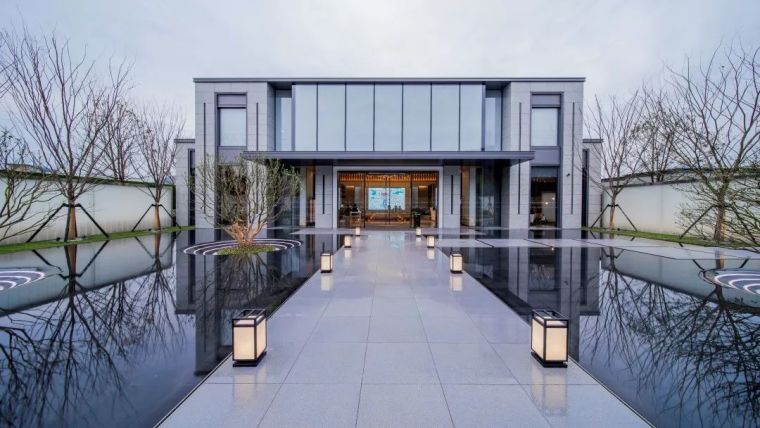

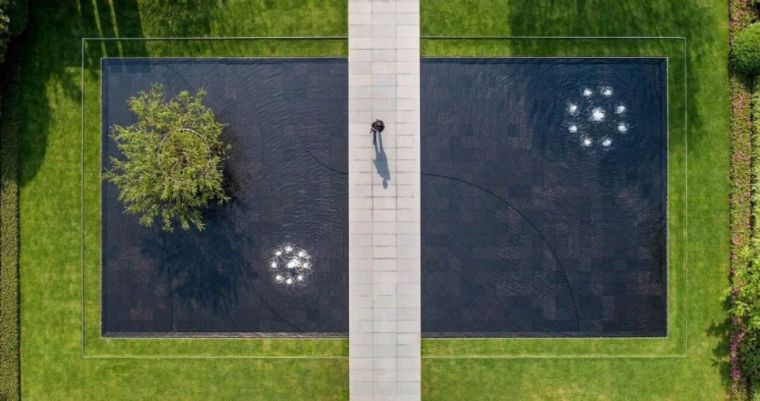

上：海越府示范区实景图
下：湖州府示范区实景图
|
|||

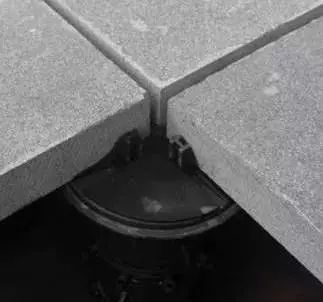

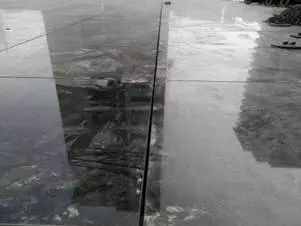

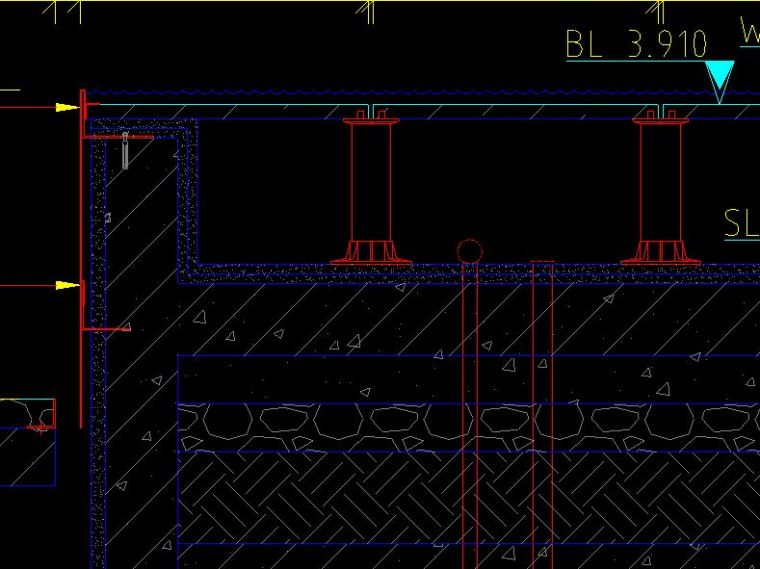

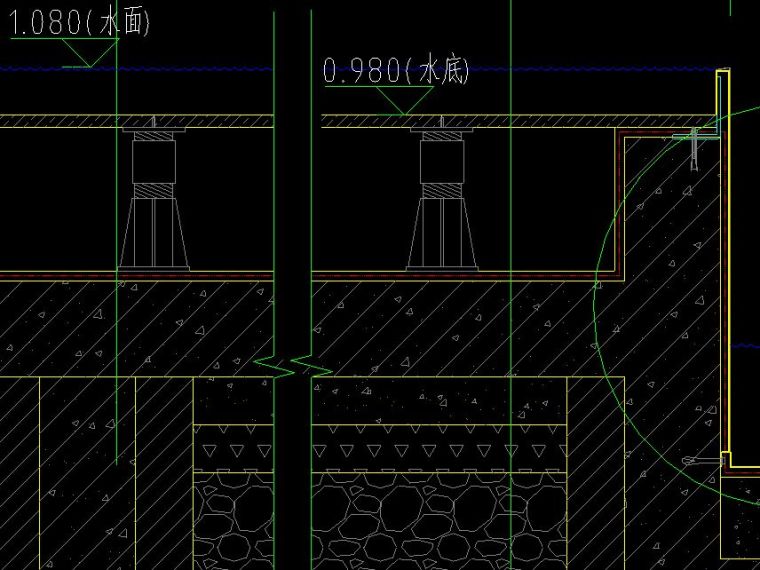

静面水一般以石材为主，用万能支撑器架空，板与板之间留均匀缝隙，水景边用整石压顶，或密拼或打胶留缝。
干货来啦！景观水景施工工艺总结_7
干货来啦！景观水景施工工艺总结_8
干货来啦！景观水景施工工艺总结_9
工艺要点：

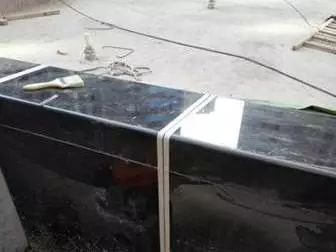

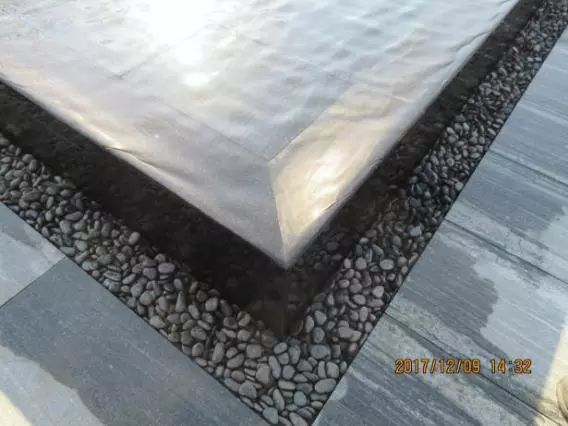

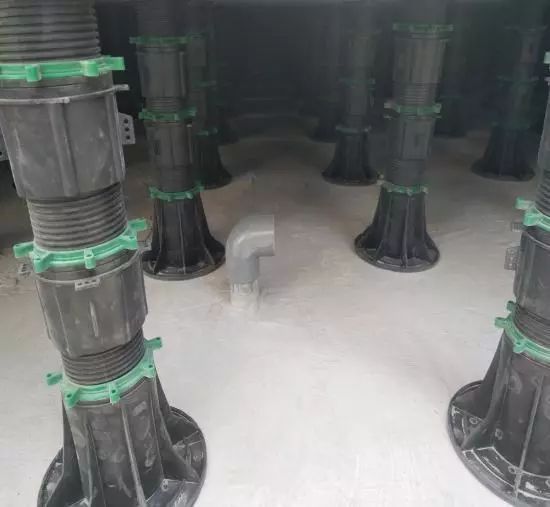

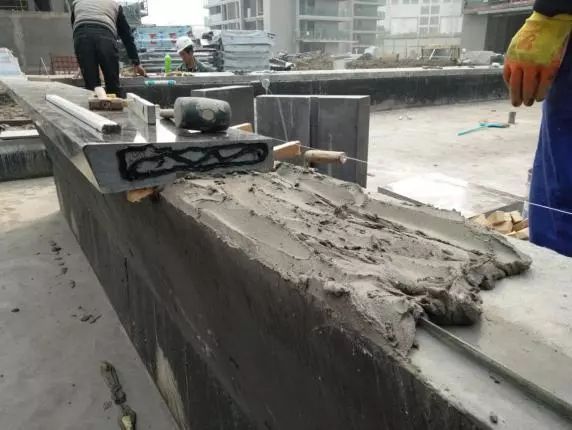

支撑器上面用十字卡件和橡胶垫片保证缝宽均匀和板面不松动、安装支撑器保证池底干净整洁，压顶板挤胶均匀、减少泛碱用胶泥、防漏水增设止水钢板、留缝打胶需用美纹纸。
干货来啦！景观水景施工工艺总结_10
干货来啦！景观水景施工工艺总结_11
干货来啦！景观水景施工工艺总结_12
干货来啦！景观水景施工工艺总结_13
??????
|
贰
静面水/ 不锈钢探索
|
|||
 干货来啦！景观水景施工工艺总结_16 |
|||
|

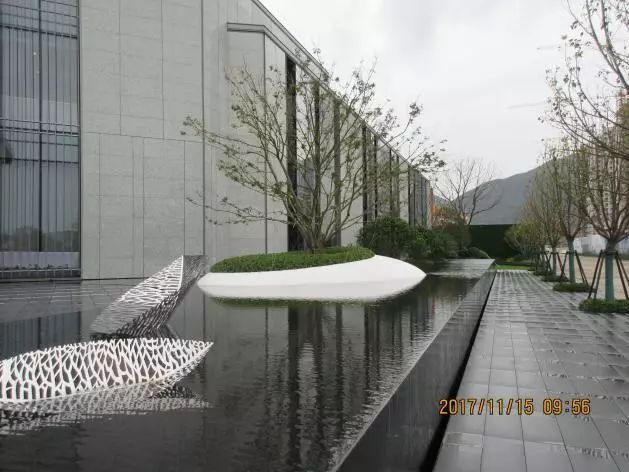

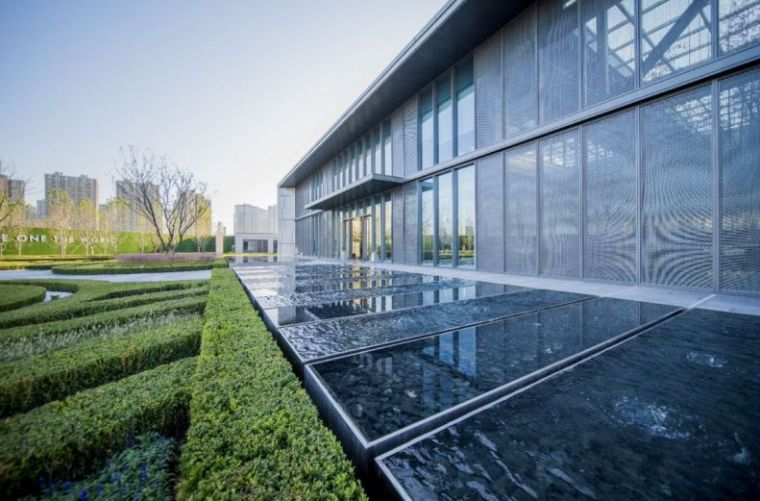

芸麓大观示范区实景图
|
|||
随着石材静面水景的大面应用和呈现，弊端也不断出现，压顶胶缝脱落、石材打磨误差、泛碱、石材腐蚀风化褪色等；静面水景的另一种材料“不锈钢”开始出现在景观人的慧眼中，不锈钢不易产生腐蚀、点蚀、锈蚀或磨损，含铬不锈钢还集机械强度和高延伸性于一身，易于部件的加工制造，且不锈钢更轻盈、本色与水更能融为一体，在极简现代风格的园林景观中相得益彰。
干货来啦！景观水景施工工艺总结_9
工艺工法的不断锤炼：

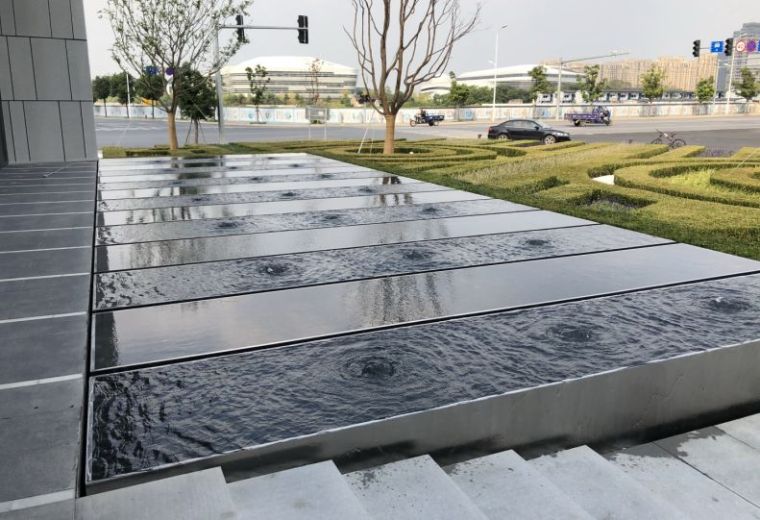

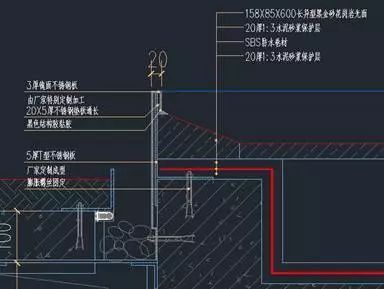

融创东南区域集团景观团队也在不断探索不锈钢在水景中的应用；为了替代石材压顶和侧板，将几十厘米的石材压顶宽度精减至3厘米，选取止水钢板、衬板、面板结合的方式进行施工；从涌清府、山海大观、大同府、兰溪大观再到璞樾大观，融创东南项目景观团队不断探索进取铸造完美的静面水。
工艺工法的过程探索：
干货来啦！景观水景施工工艺总结_18
涌清府
5厚T型止水钢板
3厚光面板
点焊连接
干货来啦！景观水景施工工艺总结_19
干货来啦！景观水景施工工艺总结_20
5厚L型止水钢板
3厚黑色亚光面板
3毫缝打胶连接
干货来啦！景观水景施工工艺总结_21
干货来啦！景观水景施工工艺总结_22
大
同
府

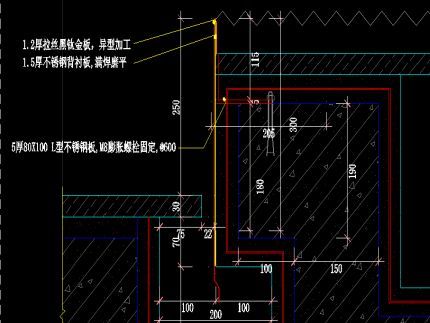

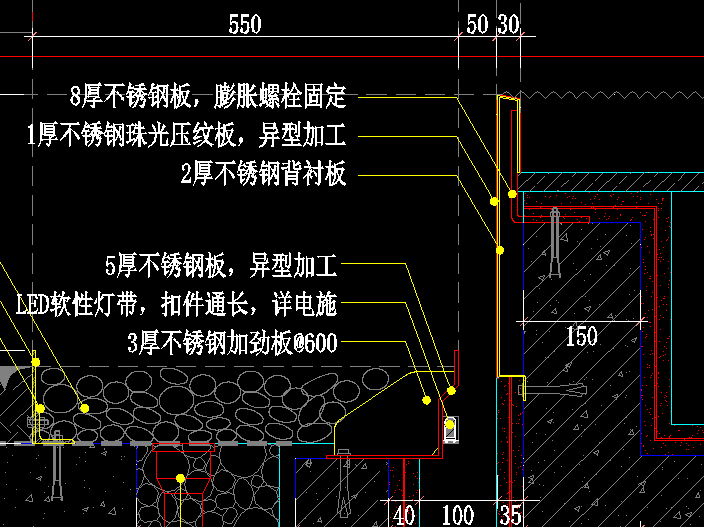

8厚L型止水钢板、2厚衬板
1.5厚黑钛拉丝面板
满焊连接
干货来啦！景观水景施工工艺总结_23
干货来啦！景观水景施工工艺总结_24
兰溪大观
8厚L型止水钢板、2厚衬板
1厚珠光压纹面板
满焊连接
干货来啦！景观水景施工工艺总结_25
干货来啦！景观水景施工工艺总结_26

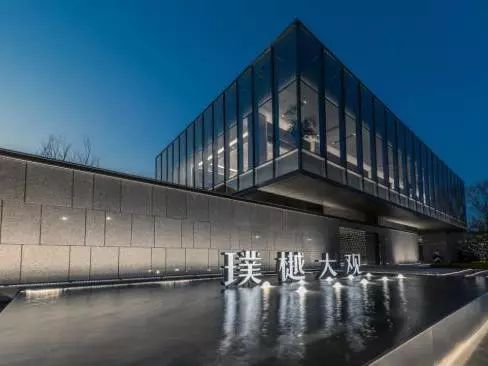

璞樾大观
5厚L型止水钢板、2厚衬板
1.5厚珠光压纹板
点焊连接
干货来啦！景观水景施工工艺总结_27
??????
|
叁
绍兴壹号院 / 技法升华
|
|||
 干货来啦！景观水景施工工艺总结_30 |
|||
|

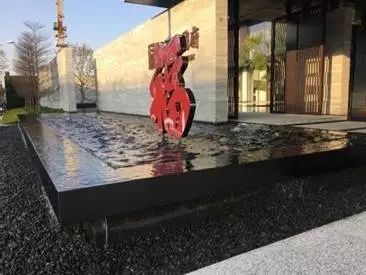

绍兴壹号院示范区实景图
|
|||
2年的潜心研究和实践，融创东南景观人对不锈钢在静面水景中的应用不再陌生，并且有自己独到的见解，使用起来游刃有余；但是对产品的执着、对自己的严格要求远不止此，在绍兴壹号院项目中我们要把静面水与不锈钢用到极致。
干货来啦！景观水景施工工艺总结_9
挑战升级：
绍兴壹号院的静面水景材料要求仅有不锈钢，且面层要求内镜面外拉丝面；没有混凝土结构壁、没有背衬板、没有万能支撑器、没有石材盖板、没有拼接缝，只有3毫米厚不锈钢，最长跨度有17米并且设计要求抗击45厘米水压，这是前所未有的挑战。
干货来啦！景观水景施工工艺总结_32
干货来啦！景观水景施工工艺总结_33
设计要求效果
干货来啦！景观水景施工工艺总结_9
如何达到高标准？
干货来啦！景观水景施工工艺总结_35

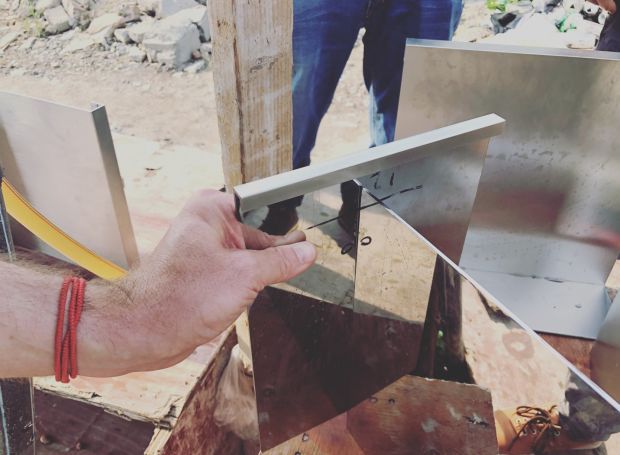

1、打样确认正反面不同面层效果
干货来啦！景观水景施工工艺总结_36
干货来啦！景观水景施工工艺总结_37
干货来啦！景观水景施工工艺总结_38

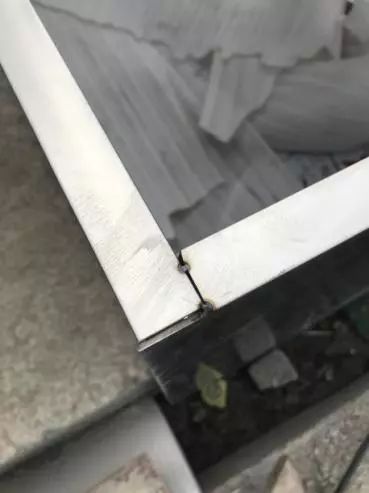

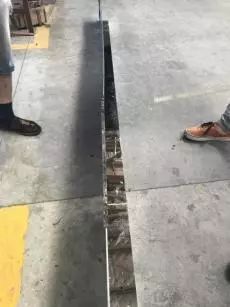

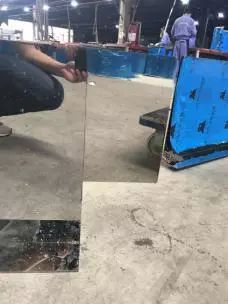

加工厂拼接实验
2、由于单片镜面不锈钢只有2.4米最长做到3.5米，而水景通长有6米，必然要切割和拼接，只能厂内满焊拼接、抛光完成后现场安装
干货来啦！景观水景施工工艺总结_39
干货来啦！景观水景施工工艺总结_40
干货来啦！景观水景施工工艺总结_41

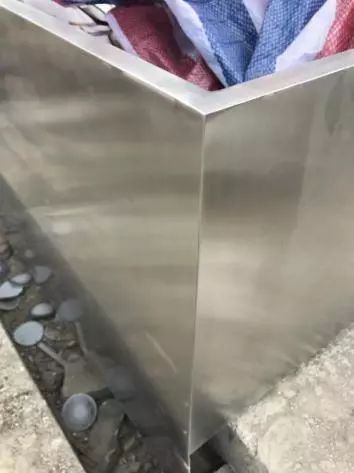

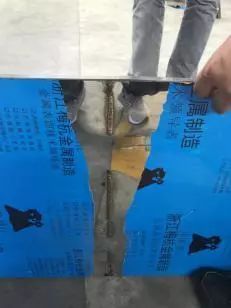

3、现场安装，外部拉丝面焊接处理确保无任何拼接痕迹
干货来啦！景观水景施工工艺总结_42
干货来啦！景观水景施工工艺总结_43
干货来啦！景观水景施工工艺总结_44

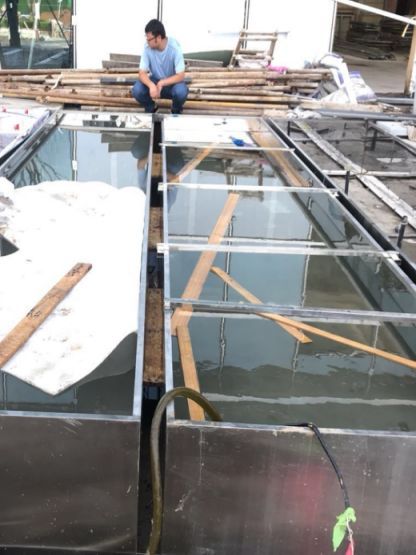

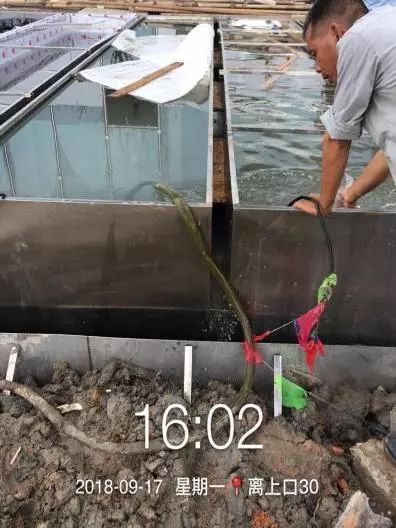

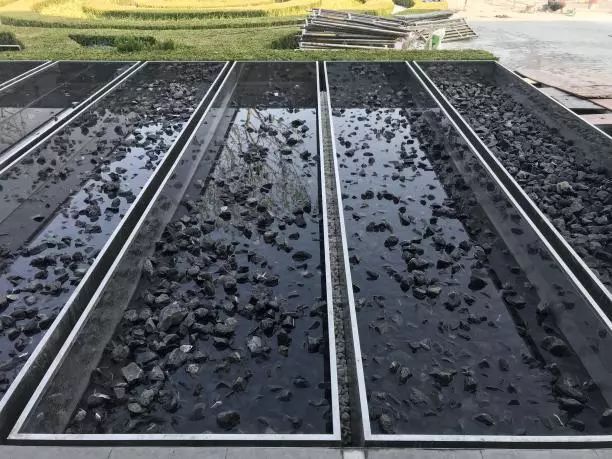

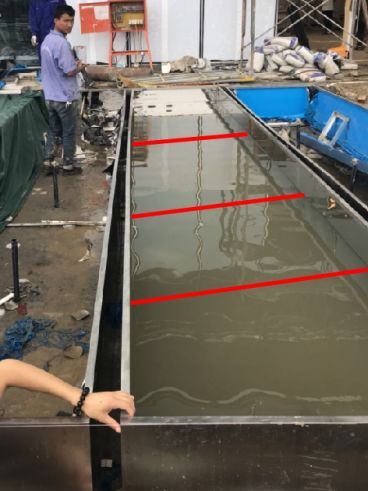

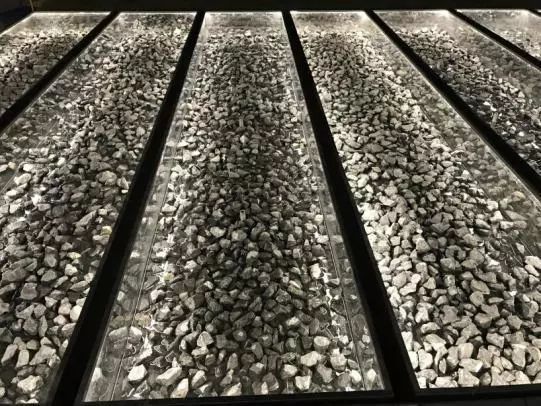

4、养水实验从10厘米、20厘米最后到45厘米水深，记录变形尺寸，最终决定在池底碎石覆盖面加5根拉梁，并抬升回水沟高度在单个水池之间做支撑解决变形问题
干货来啦！景观水景施工工艺总结_45
干货来啦！景观水景施工工艺总结_46
干货来啦！景观水景施工工艺总结_47
干货来啦！景观水景施工工艺总结_48

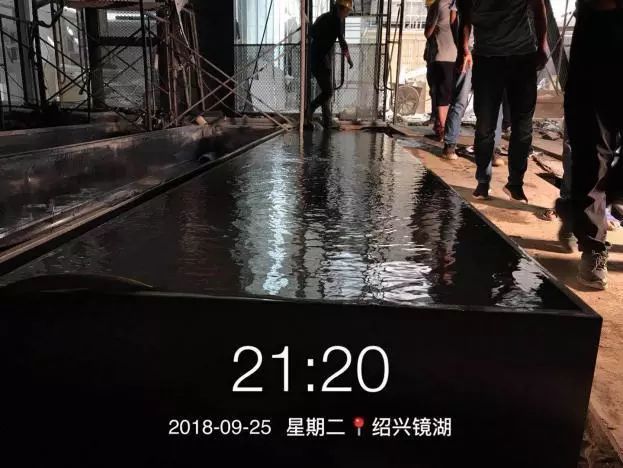

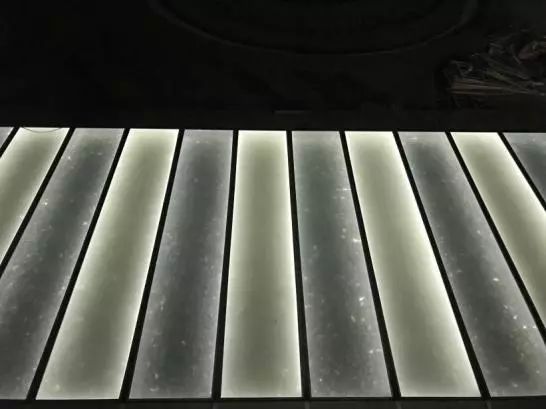

5、放水调试灯光
水的柔，水的静，钢柔的完美结合
境遇/ 镜湖/ 静水
干货来啦！景观水景施工工艺总结_49

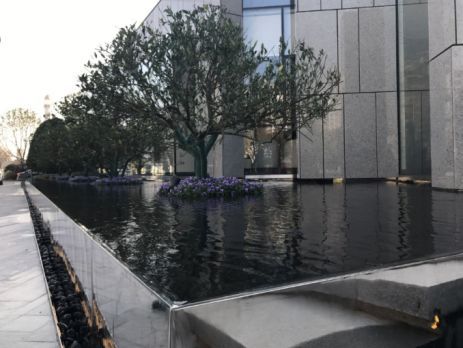

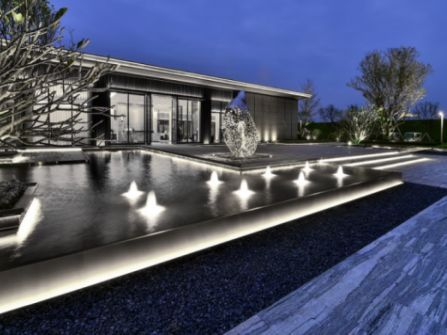

绍兴壹号院示范区实景图
