法式别墅外立面设计的十大控制要点

为体现纯粹古典、悠远、奢华的建筑风情,港中旅青岛海泉湾四区别墅采用了

别墅线条鲜明,凹凸有致,老虎窗、山花、烟囱、廊柱、浮雕、栏杆、窗套和线脚的精致程度给施工带来了严峻挑战。大坡度屋面盎然其上、层层退台的、宝瓶栏杆错落有致、拱廊遍布其中、线脚层层分隔以及八种材质打造尊贵外观,立面复杂程度可见一斑(图1)。现就施工中存在的问题、控制进行探讨。

095119cb4aubdk1igcabik

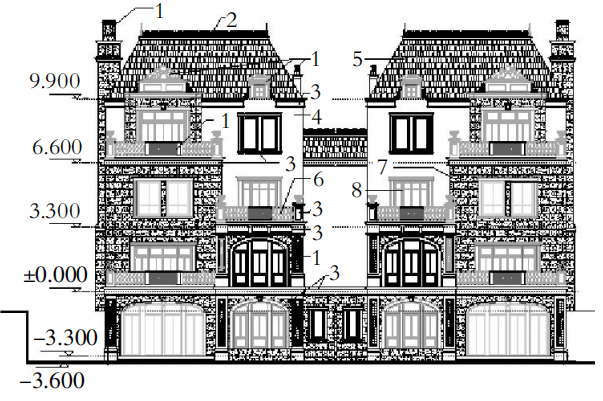

图1法式别墅外立面材质编号

1-GRC造型、浮雕曰2-金属栏杆;3-EPS线脚、窗套曰4-涂料曰5-水泥平板瓦曰6-GRC宝瓶栏杆曰7-曰8-铝合金门窗

1   露台栏杆高度小于1.05m

露台详图中未按实际厚度绘制面层厚度,露台结构板上应考虑找平、保温、防水及找坡厚度,尤其长达6m的露台找坡总厚度更大,从而导致实际施工后栏杆高度小于1.05m的规范要求。设计时应严格按照比例、找坡厚度绘图,并使露台门坎的高度高于面层厚度,并满足防水收口要求。

2   预埋件与防水反起冲突

设计时露台的反梁正好作为预埋件的锚固体,这就与防水反起冲突,造成渗漏隐患。最终采用了对拉螺栓加锚固端板的方式提高预埋件锚到加气块砌体内。设计时应在有石材的露台上方500mm处增设圈梁,作为锚固体用。

3   EPS拱窗套和石材收口节点设计

原设计石材与窗套拼接,因是弧形,使拼缝难度较大,改进的设计应该是窗套压接石材收口。设计时应详细考虑节点做法。

4   散水下沉

散水与石材设计也为拼接,优化为压接,以避免散水后期可能的下沉和施工误差。

5   厚度超过EPS线脚厚度

设计绘制线脚时未考虑干挂石材厚度。考虑龙骨和石材厚度后干挂石材实际厚度达200mm,而石材厚度仅为120mm,导致施工时需加厚所有EPS线脚、窗套厚度以满足建筑效果要求。GRC山花安装后也存在厚度小的问题,达不到设计效果。设计时应严格按实际厚度绘图(图2~4)。

0951198csmefcfuxrum5eq

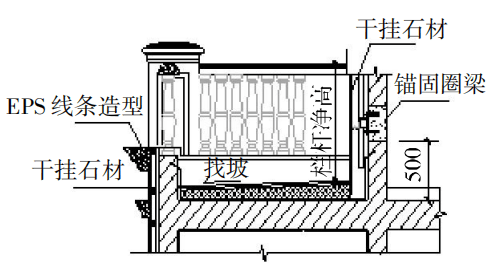

图2   干挂石材、露台节点示意
095119pcj9z8n8foqh3lsf
图3   石材与耘孕杂圆弧门套收口节点示意
095119pva3r5i97zesaye5

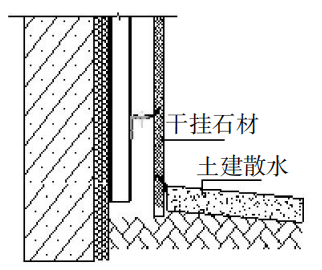

图4   石材与散水收口节点示意

6   山花、老虎窗两侧的耳朵造型

因屋面考虑保温、持钉层等做法后实际面层厚度达200mm,而绘制图纸时屋面厚度仅为120mm,这导致耳朵造型只能靠上安装。设计时应严格按实际厚度绘图。

7   烟囱的结构设计

烟囱的结构设计是由楼层出挑板支托,承载力没有问题,但在干挂石材时安装预埋件则比较困难,实际施工时烟囱顶部未设圈梁压顶,导致此处预埋件无法安装。最终采用增加一圈闭合角钢套住烟囱的加强措施。设计时应详细考虑节点做法。

8   石材压墙

因设计时未考虑石材厚度,造成石材施工后超过窗垛,出现压窗的问题。

9   铝合金门窗与土建洞口的吻合

鉴于别墅拱形门窗较多,土建洞口难免会有误差,这就需要门窗单位对每个洞口进行实际测量,并作出测量台账,洞口与外窗才能准确吻合。

10   装修面层厚度

铝合金门下门框需提高3cm,以满足业主装修面层的厚度需要。

在当代设计分工越来越细化的今天,如果对节点大样缺乏推敲,对干挂石材、玻璃幕墙的构造做法不甚了解,就会给工程管理带来额外风险。“按图施工”已是落后观念,“看图、深化、审核后施工”才是正确的理念,大量的深化设计和协调需在工程实践中不断总结改进,使工程管理迈向更高水平。
