1
装配式夹心保温系统是将保温材料至于结构墙体的内腔中或附着在结构墙体外侧,同时在保温材料外侧在设置1道具有一定强度的结构保护层,已达到将保温材料与结构墙体合二为一的目的。
装配式夹心保温板优点如下:(1)质量稳定,精度高;(2)保温材料封闭在结构墙体内,结构层起到了防火作用,对保温材料自身的耐火性要求较低;(3)可代替传统砌块作为填充结构,解决砌块在施工过程中存在的抹灰易空鼓、起壳和裂缝等问题;(4)对保温材料自身的耐火性要求较低,可选用A级或B级保温材料;(5)预制夹心保温体系经过多年的应用推广后,构件制作工艺、现场施工技术相对比较成熟,可供货预制构件厂家较多;(6)对于外立面较为平整的,所有外墙线脚可通过PC预制构件一次性成型,无需现场二次施工,外立面平整可做到免抹灰;(7)可做到免外架,采用PC构件外挂架的施工形式。
装配式夹心保温板缺点如下:(1)外叶板厚度一般在60 mm,增加了外墙的总厚度,影响得房率,对建筑面积影响较大;(2)采用FRP连接件连接内外层混凝土板会明显降低连接件的热桥效应,在长期荷载作用下会产生蠕变、开裂,且FRP连接件对构件加工工艺要求高,连接处不好处理;(3)采用不锈钢连接件连接内外层混凝土板,虽然连接件的强度和耐久度较好,但不锈钢连接件存在热桥;(4)保温层和外饰面与结构能否同寿命有待考验;(5)预制夹心保温墙体自重大,对塔式起重机影响比较明显;同时增加楼面荷载,导致结构荷载加大,结构配筋含量增加;(6)预制构件成本相对较高;(7)若外立面凹凸不平较多,立面较为复杂,则PC开模成本较高,且后期施工难度大、施工进度慢;(8)PC水平与竖向缝无法采用刚性材料覆盖,建筑方案外立面分格时需考虑PC分缝位置。
2 硅墨烯保温反打
SW硅墨烯保温与结构一体化体系是以工厂化生产的SW硅墨烯免拆模保温板作为建筑外墙保温板,建设过程中将其作为现浇混凝土结构外模板使用,也可在保温结构一体化的PC墙板、楼板制作时作为底模板应用。一次浇筑成型,永久性免拆,形成保温与结构主体的一体化;外表面由抹面层、饰面层构成的外墙保温系统的总称。
硅墨烯反打优点:(1)系统材料强度和耐久性高,可实现与建筑长期安全预期;(2)可优化建筑使用面积,相对夹心保温可增加得房率;(3)A级保温材料,防火性能好;(4)材料自重轻;(5)PC水平与竖向缝可采用刚性材料覆盖,对建筑方案外立面分割无影响。
硅墨烯反打缺点:(1)采用不锈钢连接件连接内外层混凝土板虽然连接件的强度和耐久度较好,但不锈钢连接件存在的热桥;(2)相比夹心保温外叶板,无法做构造企口形式,导致防水形式主要靠材料进行预制外墙部位的防水处理;(3)无法根据预制墙体的外形定制保温形状,导致预制构件加工过程中出现大量切割保温的情况,造成材料损耗的增加;(4)构件在加工、运输、吊装过程中成品保护要求高,一旦有破损修补困难;(5)新材料、新工艺,预制构件加工制作及现场施工技术待完善、提高;(6)所有外墙线脚无法通过PC预制构件一次性成型,需现场二次施工;(7)由于硅墨烯反打无法做到保温板过程悬挑,导致现浇边缘构件处均需要现场采用免拆模工艺,现场支模工作量大,施工效率相对低;(8)涉及专利问题,对于部分公司招采系统流程影响较大。
3 制作工艺流程

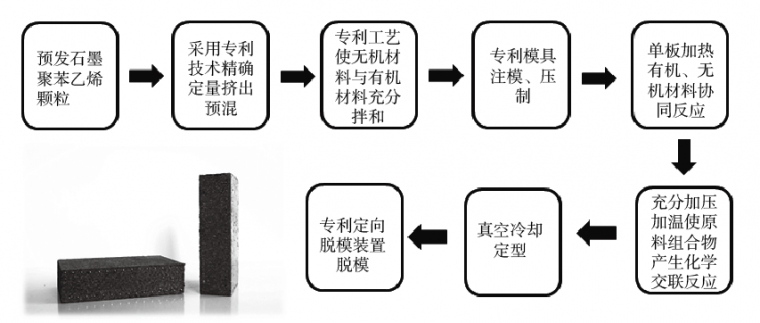

制作工艺流程,如图1所示。
4 保温装饰一体化板
预保温装饰一体化板系统是由粘结层、保温装饰成品板、锚固件、密封材料等组成,置于建筑物墙体表面的保温及装饰系统保温效果优秀并且长期,热桥作用少,节能保温效果好。保温装饰一体化板作为装饰、节能与建筑一体化的主要组成部分,通过相似相容的粘贴体系和与凹凸式固定体系的主体固定方式相互配合,并在空气层处理体系和防水体系的长期协同下,形成与节能、装饰与建筑的一体化整体美观效果。
保温装饰一体化板优点:(1)多功能一体化,一次施工即可解决保温装饰两项功能要求,综合成本低;(2)质轻抗震、防火阻燃、保温节能、隔音隔热、抗裂防水、节能率比较高;(3)系统地解决了外墙保温、装饰施工长期存在的开裂、渗水、耗时等问题;(4)减少幕墙与墙体之间的空腔,降低了风压对幕墙影响,增大了安全系数;(5)外立面无需进行二次抹灰;(6)构件自重轻,对塔吊影响小。
保温装饰一体化板缺点:(1)产品生产工序多、产能低,涂装周期和复合周期长,颜色定制、厚度定制对生产管理要求高,供货周期长;(2)分格预定,尺寸难以调整,板材存储、下料和安装中损耗大,废料多,垃圾处理费用大,特别是分格复杂、颜色众多、异形墙体的工程项目损耗极大;(3)施工精度要求很高;(4)保温装饰一体化板分格规格,对建筑方案外立面影响较大,需结合一体化板进行确定外立面方案。
5 结论及成本对比
(1)表1为200mm厚墙体的3种装配式外保温的单价计算表。

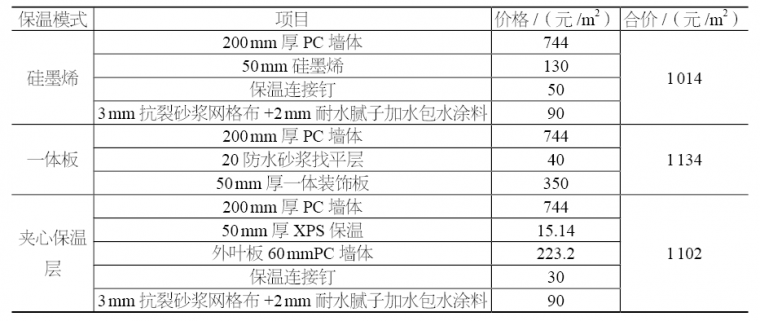

表1 200 mm厚墙体的3种装配式外保温单价计算表

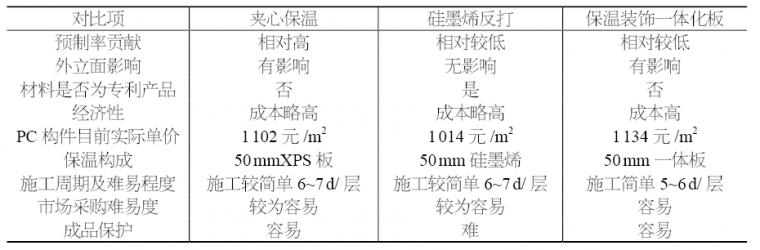

表2 3种装配式外保温对比分析
