市政横断面设计全攻略：机动车道/非机动车道/人行道宽度标准及海绵城市要点解析

这里对常见的各功能带宽度做以下梳理。

1.行车道宽度设置

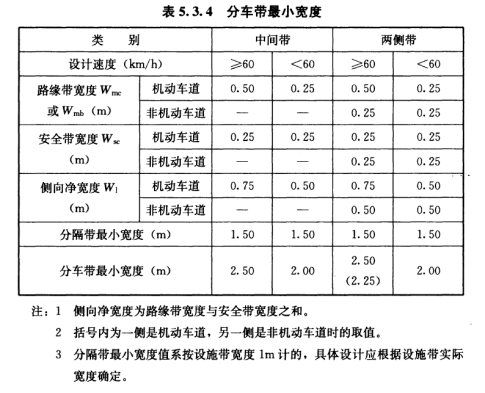

2.分车带宽度设置

3.非机动车道宽度设置

这里提一下，设计时常遇到问题有非机动车道布设在哪个位置，最小宽度做多少，要不要做机非隔离设施等。

位置：一般按规划断面（收集相关规划）设计，如果没有的话参考周边道路，设计过程中再征询相关部门意见。

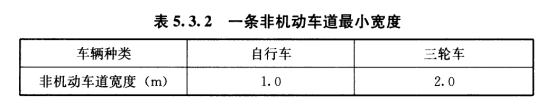

宽度：单条非机动车道宽度为1m，加上两侧安全距离为1.5m，即最小宽度为1.5m。如果非机动车道与机动车共板，还应考虑机非隔离宽度0.5m，即2m。有条件做2条非机动车道，多一条加1m。

机非隔离设施：在《城市道路交通设施设计规范（2019年版）》7.6.1有条文明确。“双向四车道及以上的道路，机动车道和非机动车道为一幅路设计,应在机动车道和非机动车道之间设置分隔栏杆”。

4.人行道宽度设置

人行道宽度尽量取一般值3m，条件受限下按最小值2m。如果现状条件实在没法满足，宽度要再小找依据：在《城镇化地区公路工程技术标准》4.2条：人行道宽度不应小于1.5m，局部路段空间受限时，不得小于1.2m。在《广州市城市道路标准横断面设计指引（试行）》4.3.3条：当人行道树池上铺设有与人行道共面的透水材料时，行道树设施带的1/2宽度可计入人行道宽。

5.绿化带宽度设置

分车绿带：根据《城市道路绿化设计标准（CJJ/T75-2023）》4.2.1，中分带种绿化净宽度小于1.5m时，宜种植灌木和地被植物；净宽度大于或等于1.5m时，宜种植乔木。采取自然式群落配置的分车绿带净宽度不宜小于4.0m。

行道树：净宽度不宜小于1.5m，表面根系发达不宜小于2.0m。（规范同上，条文4.3.4）。

注：做设计时树池净宽如果不够，建议灵活调整其他功能带宽度，或者树池缘石与人行道齐平，保证各最小宽度。

6.交通隔离栏宽度设置

机动车隔离栏：

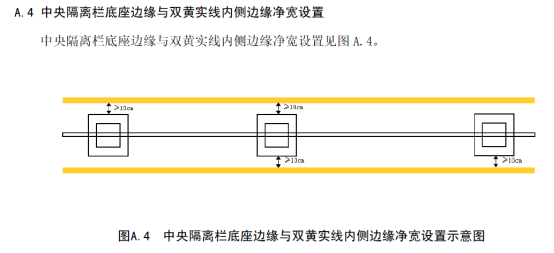

根据城市道路交通隔离栏设置指南（GA/T 1567-2019）附录A：双黄线最小宽度应≥h底座宽度+20cm（一般按0.5m向上取整）。

机非隔离栏：

如需设置机非隔离栏，其宽度一般纳入非机动车道宽度，非机动车道已考虑左右摆幅安全净宽，故机非隔离栏按≥h底座宽度（一般0.5m已满足）。

提到安全净宽，后面有空再写下侧向余宽的应用。

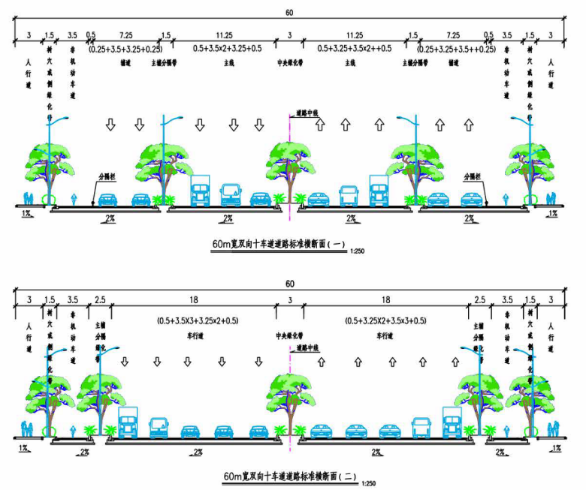

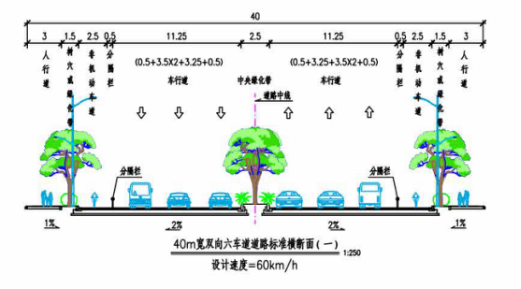

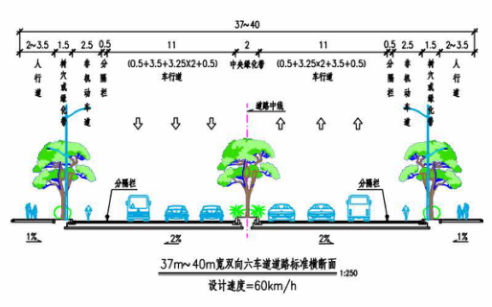

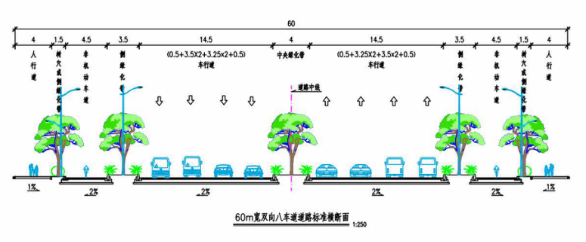

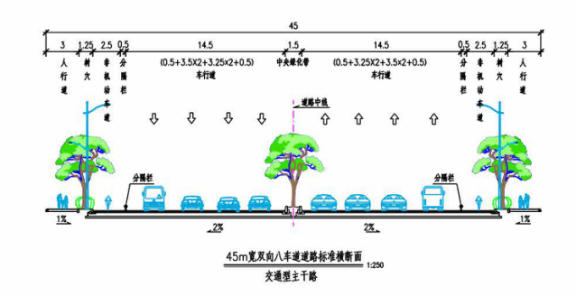

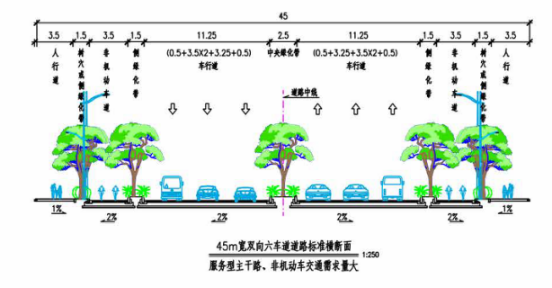

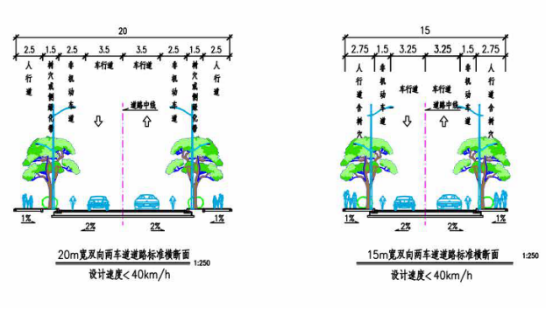

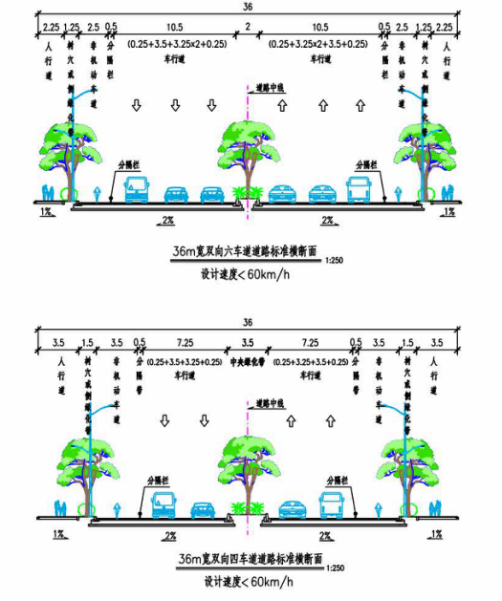

7.市政标准横断面

市政标准横断面可以参考《广州市城市道路标准横断面设计指引（试行）》。
