挡土墙设计施工全攻略：6大类型对比+20个技术要点+景观案例解析

1. 排水通用要求
   • 墙后设 反滤层（30cm厚碎石+土工布）
   • 泄水孔坡度≥4%，出口高出地面20cm
2. 材料选择
   • 混凝土挡土墙：抗冻等级≥F150（寒冷地区）
   • 加筋土筋材：极限抗拉强度≥50kN/m
3. 变形控制标准
   • 水平位移≤0.3%H（H为墙高）
   • 沉降差≤1/500L（L为墙长）

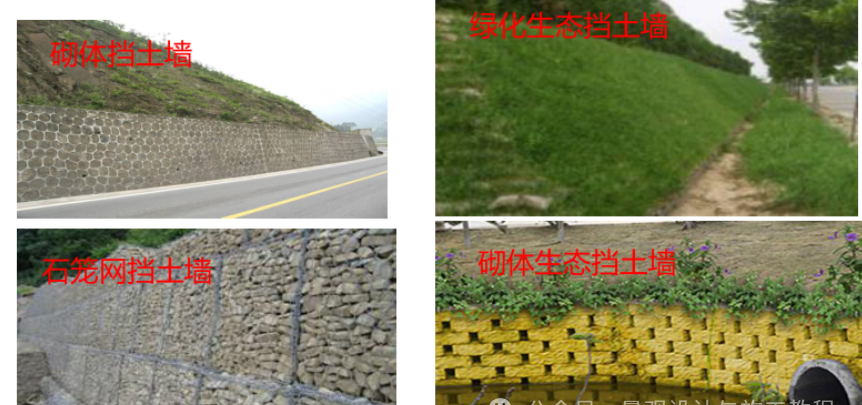

• 成本优先：高度＜4m选重力式，4-8m选加筋土式

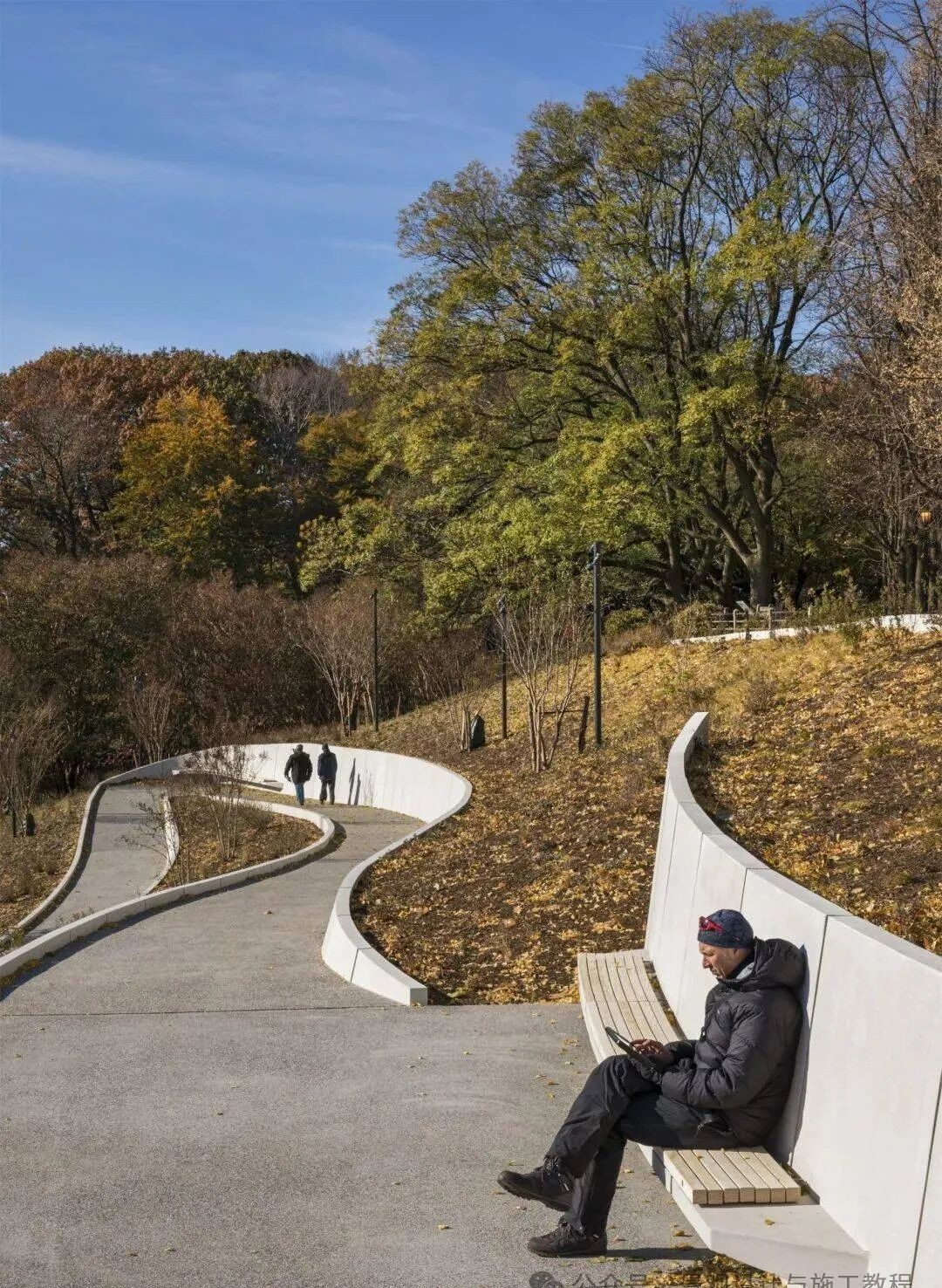

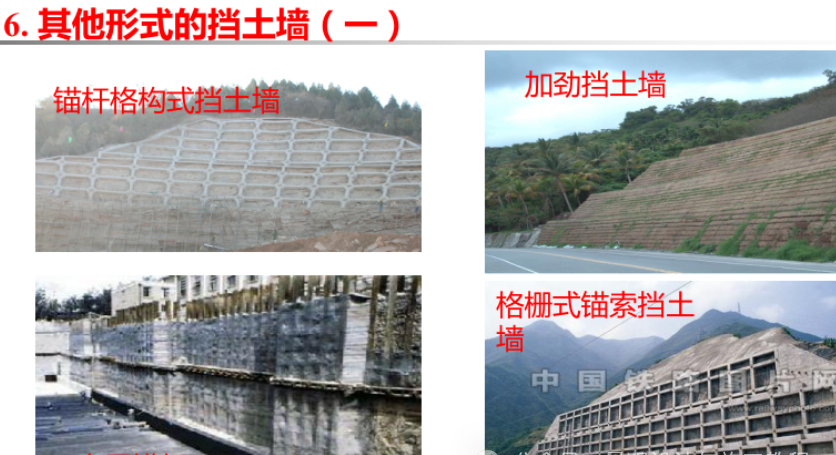

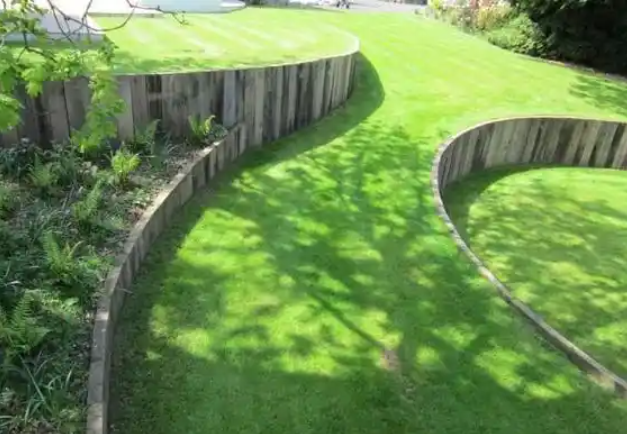

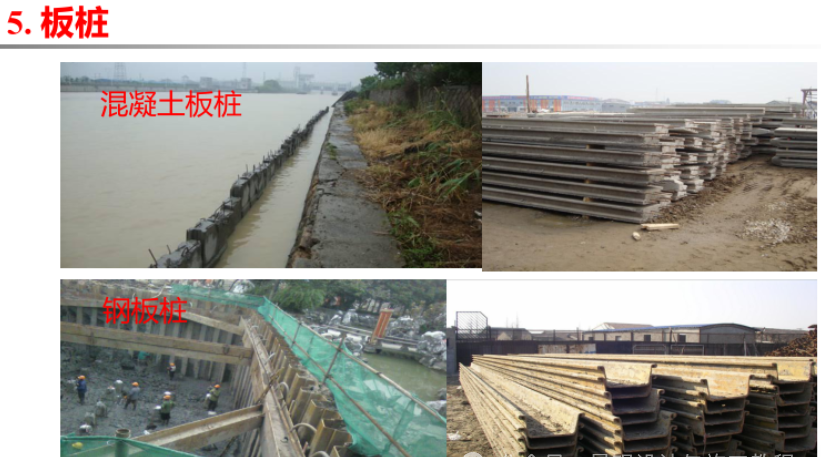

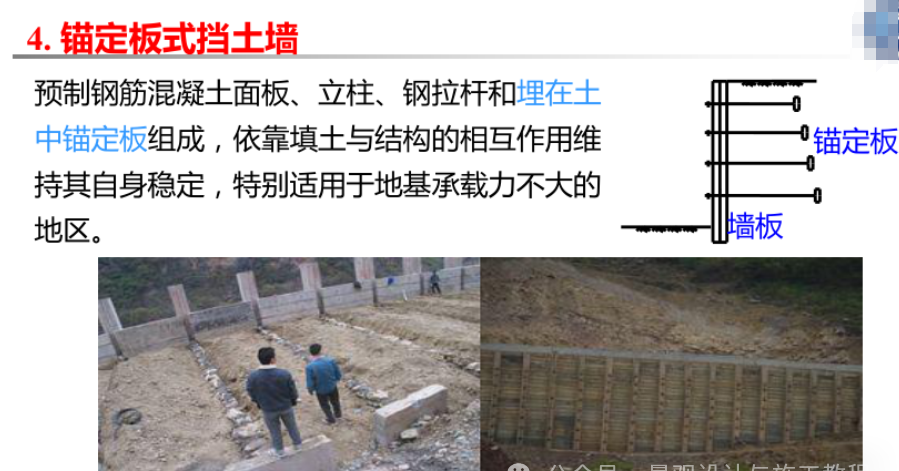

• 空间受限：锚杆式/板桩式

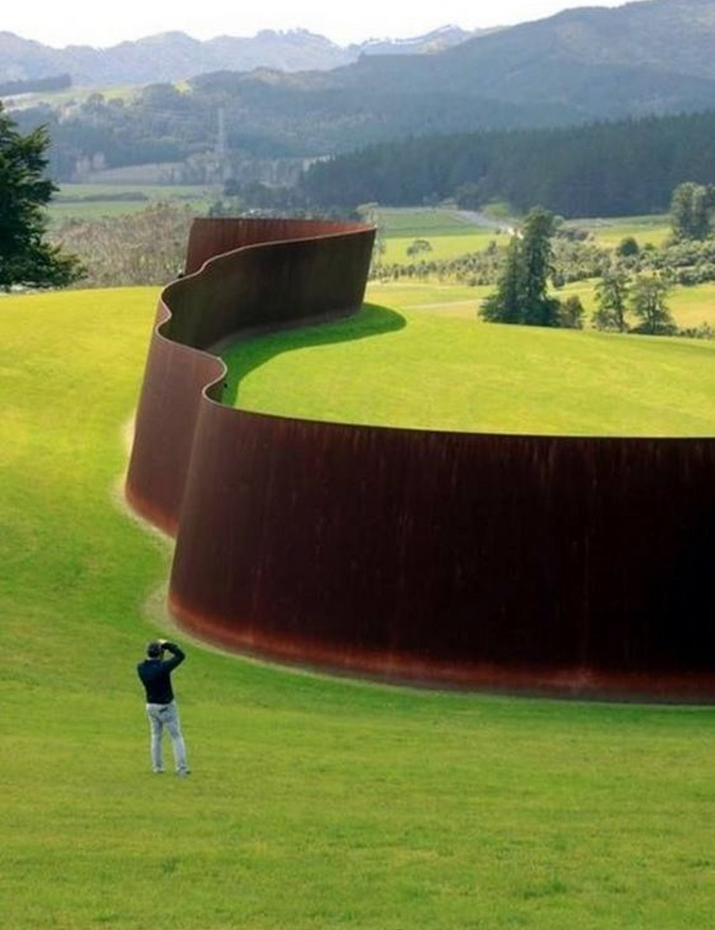

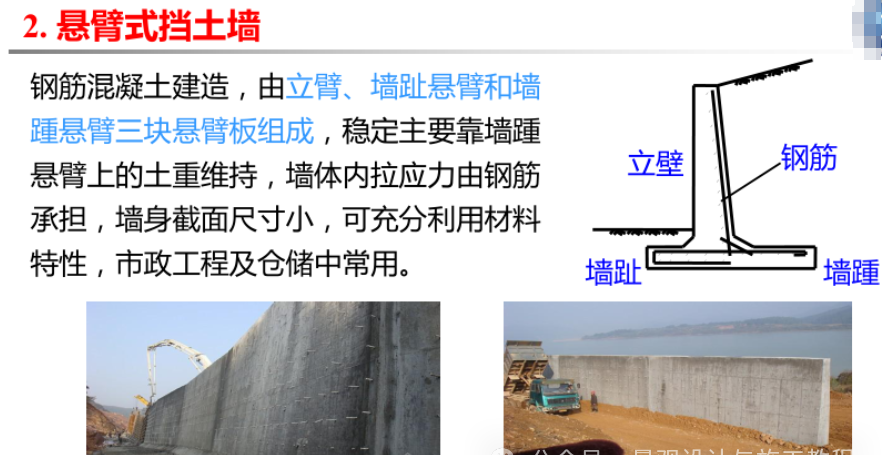

• 抗震需求：加筋土式/扶壁式

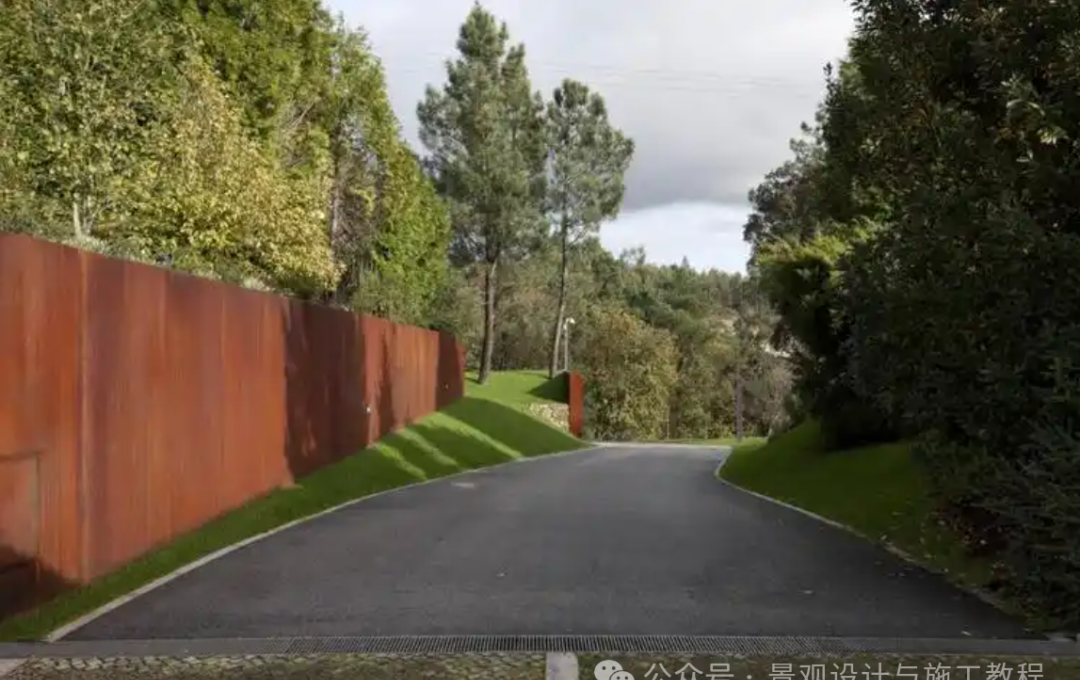

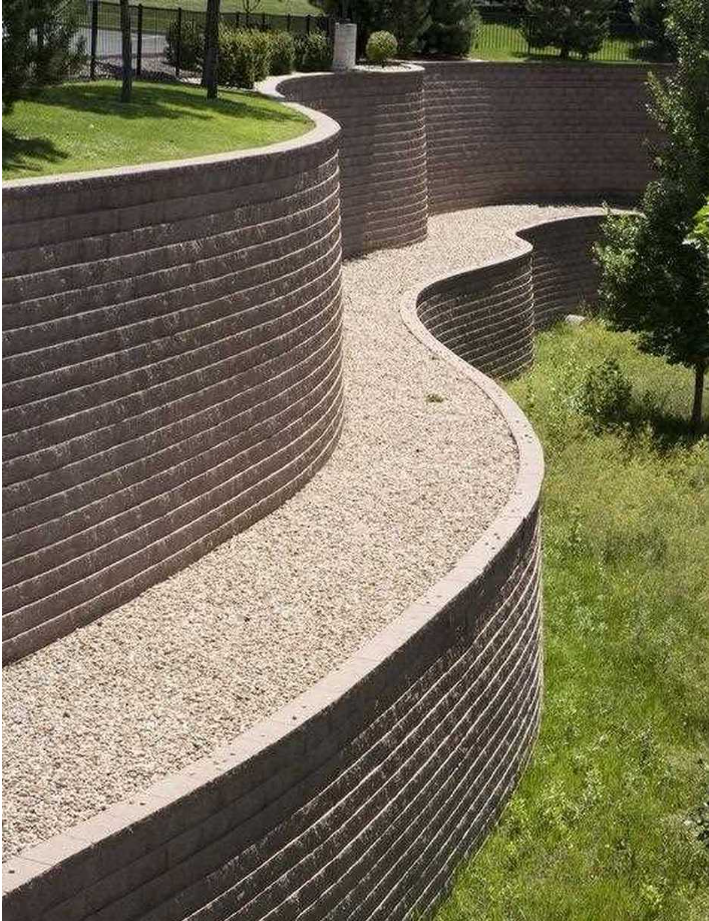

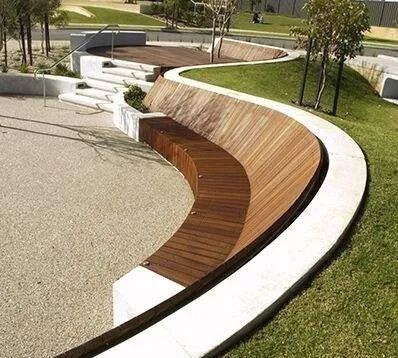

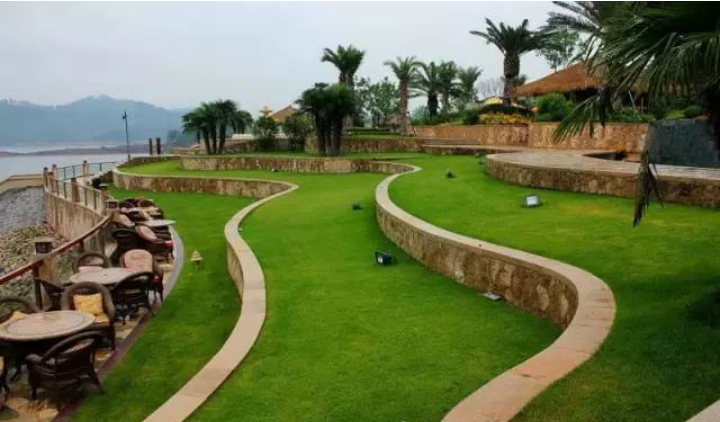

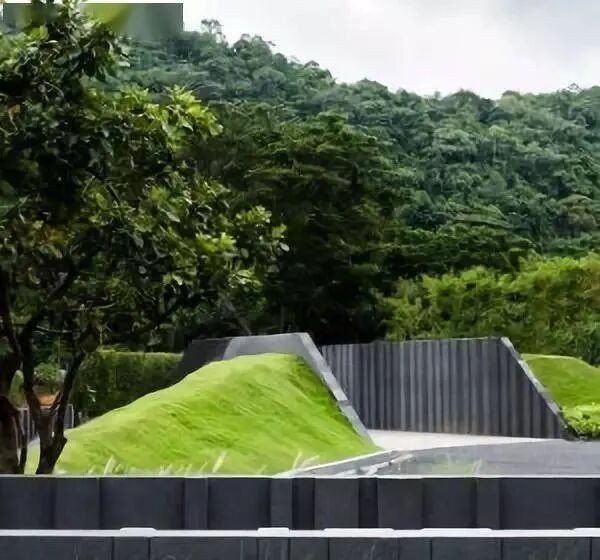

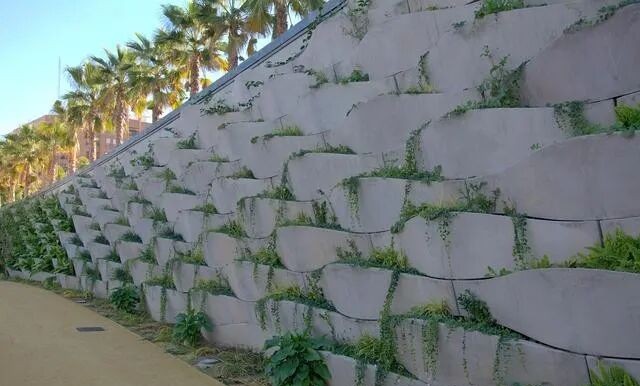

• 景观融合：重力式（毛石饰面）/加筋土式（植生面板）

挡土墙排水设计是确保其稳定性、耐久性和功能性的关键。

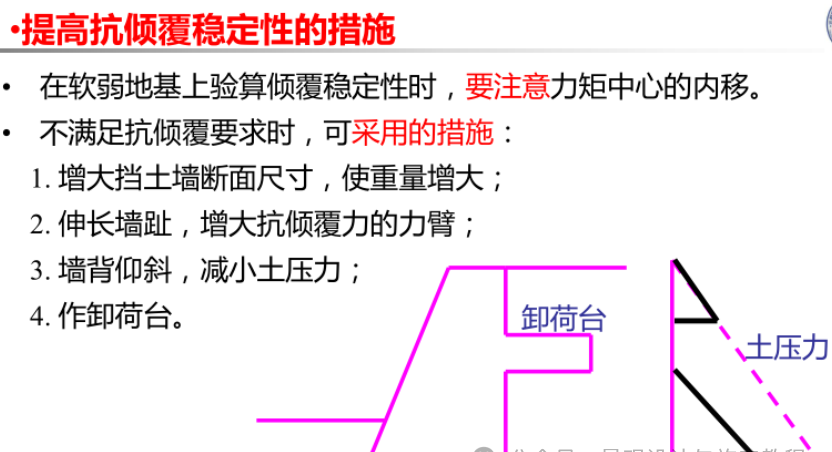

墙后积水会增加 静水压力，显著增大对挡土墙的侧向推力，可能导致墙体倾覆或滑移。有效排水可减少土体饱和，降低主动土压力，提高墙体稳定性。积水渗入地基会降低土体强度，导致地基承载力下降，可能引发不均匀沉降。在寒冷地区，墙后积水结冰会膨胀，对墙体产生冻胀力，导致开裂或变形。

挡土墙排水措施：

1. 墙后排水系统
   • 反滤层：在墙后设置透水性材料（如碎石、砂砾）以防止土壤颗粒堵塞排水系统。
   • 排水管/盲沟：在墙后底部铺设透水管（PVC穿孔管或砾石盲沟），将水引导至集水井或排水口。

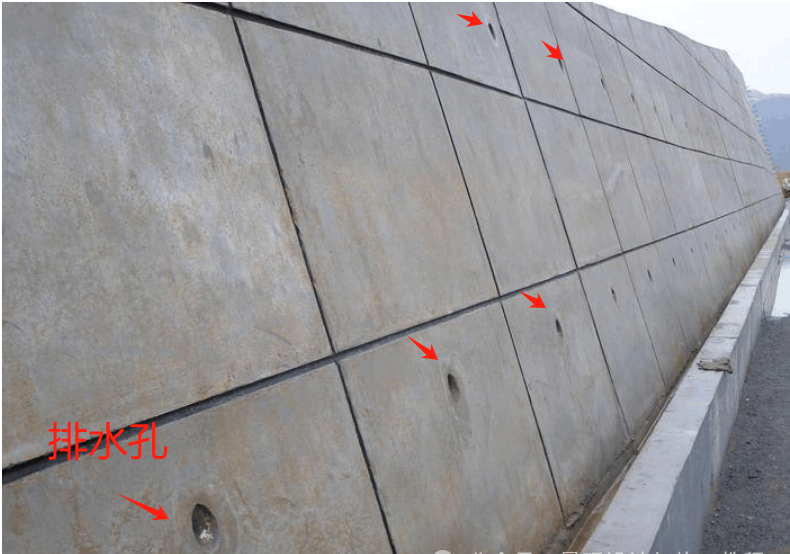

2.  泄水孔
   • 设置位置：沿墙身水平间距2-3m，垂直间距1-2m，呈梅花形布置。
   • 孔径与坡度：直径5-10cm，坡度≥4%，确保水流顺畅。
3.  截水沟
   • 位置：墙顶或墙后坡顶设置V形/梯形截水沟，拦截地表径流。
   • 尺寸：宽度≥30cm，深度≥20cm，坡度≥2%。
4. 墙前排水系统
   • 明沟排水：在墙前设置排水沟，收集墙脚渗水并排至市政管网或自然水体。
   • 散水坡：墙前地面设置向外倾斜的散水坡（坡度≥2%），防止积水。
5.  防水层
   • 墙背防水：在墙背涂刷防水涂料或铺设防水卷材，减少渗水对墙体的侵蚀。

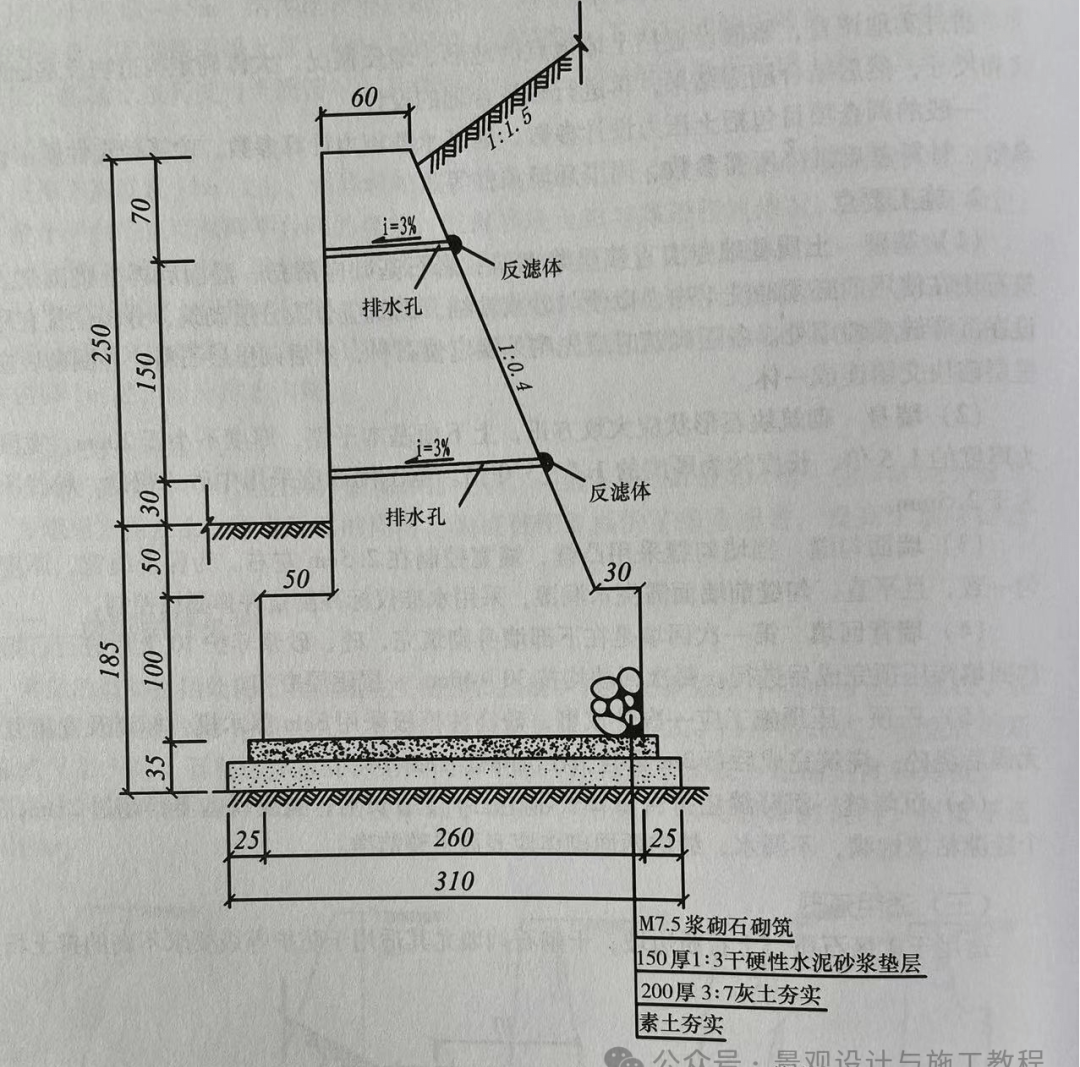

排水见示意图：

1. 1. 道路护坡挡土墙
   • · 墙底标高：路面标高 – 1.5m（基础埋深）。
   • · 墙顶标高：路面标高 – 0.15m（路缘石高度）。
2. 2. 景观分隔挡土墙
   • · 墙底标高：设计地面标高 – 1m。
   • · 墙顶标高：设计地面标高 + 0.2m（防积水）。
3. 3. 高填方挡土墙
   • · 墙底标高：原地形标高 – 2m（深基础）。
   • · 墙顶标高：填方后地面标高 + 0.3m（分级平台设计）。
